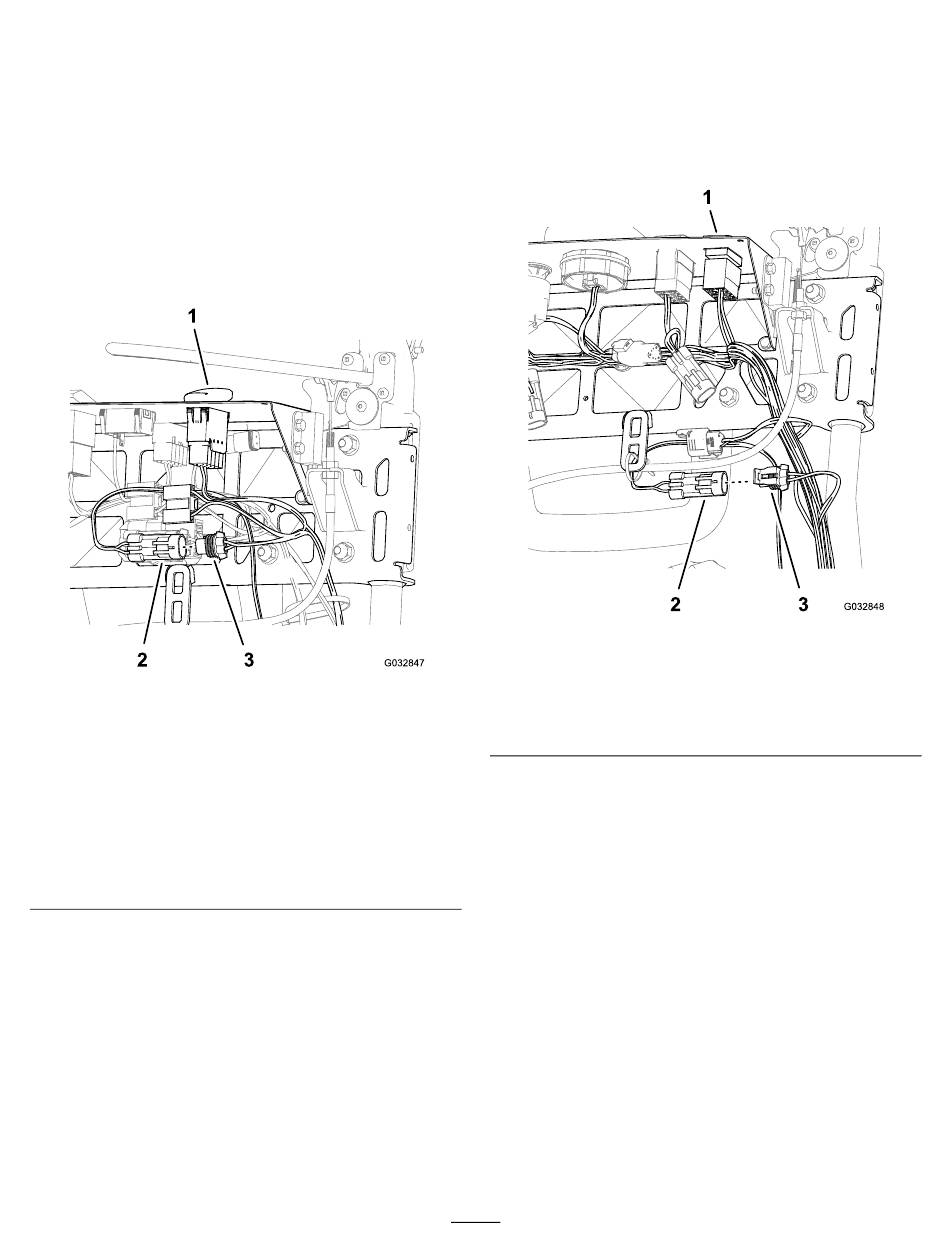

Anschließen des Kabelbaums am
Kabelbaum der LED-Lampe und des
drahtlosen Betriebsstundenzählers
Maschinen der Serie Flex 1800 und 2100
Hinweis: Der Kippschalter mit zwei Stellungen und einem
10-Stift-Stecker wird am Kabelbaum der LED-Lampe und
des drahtlosen Betriebsstundenzählers befestigt.
1. Fluchten Sie den 2-Buchsen-Stecker des Kabelbaums
für die LED-Lampe und dem Kabelbaum für
den drahtlosen Betriebsstundenzähler mit dem
2-Stift-Stecker des Kabelbaums der LED-Lampe aus
(Bild
11).
1. Kippschalter mit
zwei Stellungen:
10-Stift-Stecker
(am Kabelbaum
der LED-Lampe
und des drahtlosen
Betriebsstundenzählers
befestigt)
2. 2-Stift-Stecker
(Kabelbaum:
LED-Lampen)
2. Schließen Sie den 2-Buchsen-Stecker des
Lampenkabelbaums am 2-Stift-Stecker des
Kabelbaums der LED-Lampe und des drahtlosen
Betriebsstundenzählers an
Hinweis: Stellen Sie sicher, dass die Verbindungen
fest sind und der Riegel der Anschlüsse eingerastet ist.
Bild 11
3. 2-Buchsen-Stecker
(Kabelbaum der
LED-Lampe und
des drahtlosen
Betriebsstundenzählers)
(Bild
11).
Anschließen des Kabelbaums am
Kabelbaum der Maschine
Maschinen der Serie eFlex 1800 und 2100
1. Fluchten Sie den 2-Buchsen-Stecker des
Maschinenkabelbaums für die Maschine mit
dem 2-Stift-Stecker des Lampenkabelbaums aus
12).
1. Stecker
2. 2-Stift-Stecker
(Lampenkabelbaum)
2. Schließen Sie den 2-Buchsen-Stecker des
Maschinenkabelbaums für die Maschine am
2-Stift-Stecker des Lampenkabelbaums an
Hinweis: Stellen Sie sicher, dass die Verbindungen
fest sind und der Riegel der Anschlüsse eingerastet ist.
7
Bild 12
3.
2-Buchsenstecker
(Kabelbaum der
Maschine)
(Bild
(Bild
12).
