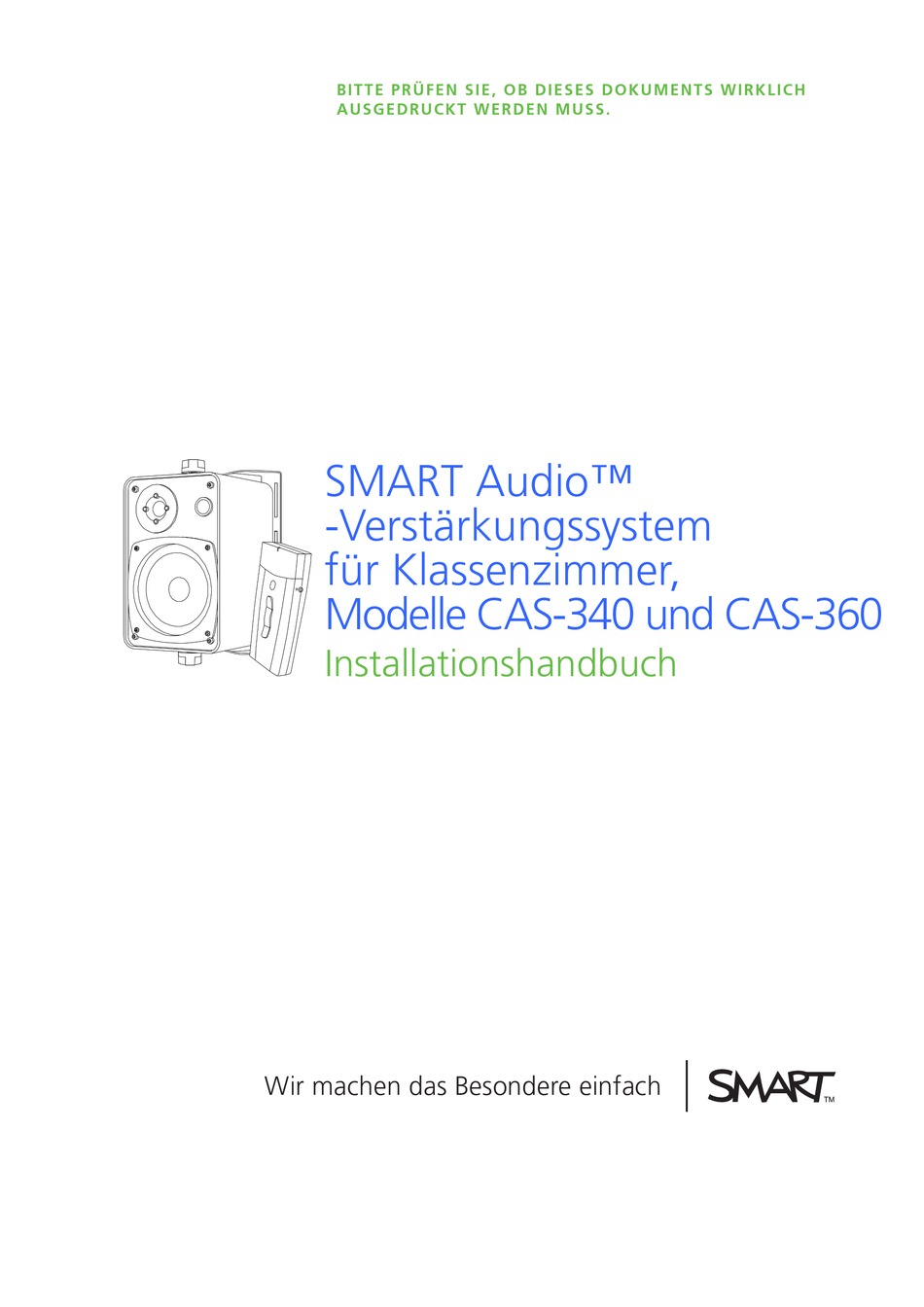

- Seite 1 B I T T E P R Ü F E N S I E , O B D I E S E S D O K U M E N T S W I R K L I C H A U S G E D R U C K T W E R D E N M U S S . SMART Audio™ -Verstärkungssystem für Klassenzimmer, Modelle CAS-340 und CAS-360 Installationshandbuch Wir machen das Besondere einfach...
-
Seite 2: Produktregistrierung
Markenhinweis SMART Board, SMART Notebook, SMART Audio, smarttech, das SMART-Logo und sämtliche SMART-Slogans sind Marken oder eingetragene Marken von SMART Technologies ULC in den USA und/oder anderen Ländern. Alle Produkt- und Firmennamen von Dritten können Marken ihrer jeweiligen Inhaber sein. -
Seite 3: Inhaltsverzeichnis
Montieren des Raummoduls ................. 10 Montieren des Steuergeräts................13 Montieren der Mikrofonladestation..............17 Integrieren Ihres SMART-Audiosystems in Ihr SMART Board Interactive Whiteboard-System ..19 Compliance der Hardware-Umgebung......................21 Richtlinien für die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE- Richtlinie) ...................... 21 Einschränkungen für bestimmte gesundheitsgefährdende Stoffe (RoHS-Richtlinie)21... - Seite 4 IN HA L T...
-
Seite 5: Planen Ihrer Installation
– Halterung für Wandmontage • Netzgerät – Montageplatte – Abdeckung – Netzkabel • Infrarotmikrofon und Mikrofonladestation – Montageplatte • CDs zur Installation der SMART Audio-Software • Montageschrauben und Dübel für Trockenbauwände • USB-Kabel, RCA-Kabel, 3,5 mm/3,5 mm-Kabel und 3,5 mm/RCA-Kabel... -
Seite 6: Erforderliche Werkzeuge Und Materialien
KA PI TE L 1 Planen Ihrer Installation Erforderliche Werkzeuge und Materialien Für die Montage Ihrs SMART-Audiosystems benötigen Sie die folgenden Werkzeuge und Materialien: • Säge für Trockenbauwände • Markierungsbleistift • Kreuzschlitz-Schraubendreher, Größe 2 von Phillips® • Bohrer • Leiter ACHTUNG Ergreifen Sie bei der Arbeit in Deckenhöhe die entsprechenden Sicherheitsmaßnahmen... -
Seite 7: Auswählen Eines Montageortes Für Das Steuergerät
Das Raummodul arbeitet am besten in der Mitte eines Raumes mit den Maßen: Breite 9,1 m × Länge 9,1 m (30' W × 30' L). Schließen Sie bei größeren Räumen Expansionssensoren am Raummodul an. Bestelldaten erhalten Sie unter SMART Audio - Technische Daten (smarttech.com/kb/155323). -
Seite 8: Wandlautsprecher X
KA PI TE L 1 Planen Ihrer Installation Kabeldiagramm für das SMART Audio-System Lautsprecherkabel Raummodul (siehe Seite 5) (siehe Seite 10) Ex pa n sio n S en sors N.C . C OM N.O. P A G I NG... -
Seite 9: Installieren Ihres Smart-Audiosystems
Kapitel 2 Installieren Ihres SMART-Audiosystems Verlegen und Anschließen von Lautsprecherkabeln und Cat 5e-Kabeln Führen Sie vor Installationsbeginn die Lautsprecherkabel zu den Lautsprechern und verlegen Sie das Cat 5e-Kabel zwischen dem Steuergerät und dem Raummodul. Wenn Sie die Leitungen und Kabel verdeckt verlegen wollen, verlegen Sie sie in den Wänden und in der Decke. - Seite 10 2. Führen Sie ein RCA-Kabel vom Raummodul-Installationsort zu jedem Expansionssensor- Montageort. So verlegen Sie Audiokabel von Ihrem SMART Board Interactive Whiteboard System: Wenn Sie über ein SMART Board Interactive Whiteboard-System verfügen, führen Sie die Audiokabel aus dem Audio Out-Anschluss an Ihrem Projektor bis zum Steuergerät-Montageort.
-
Seite 11: Montieren Der Deckenlautsprecher
KA PI TE L 2 Installieren Ihres SMART-Audiosystems Montieren der Deckenlautsprecher Verwenden Sie für jeden der vier Lautsprecher die Ausschnitt-Vorlage für Deckenlautsprecher, um ein Loch in das jeweilige Deckenpaneel zu schneiden. Montieren Sie dann den Zwischensteg, befestigen Sie den Lautsprecher am Deckenpaneel und bringen Sie das Deckenpaneel wieder an. - Seite 12 KA PI TE L 2 Installieren Ihres SMART-Audiosystems 3. Schieben Sie das Deckenpaneel und den Deckenpaneel-Zwischensteg auf den Lautsprecher. 4. Drehen Sie die Deckenlautsprecherklemmen, sodass sie sich im rechten Winkel zum ...
-
Seite 13: Montieren Der Wandlautsprecher
KA PI TE L 2 Installieren Ihres SMART-Audiosystems Montieren der Wandlautsprecher Montieren Sie für jeden der vier Lautsprecher die Halterung für Wandlautsprecher an der Wand. Befestigen Sie den jeweiligen Lautsprecher dann an der Halterung. So montieren Sie die Wandhalterung an der Wand: 1. -
Seite 14: Montieren Des Raummoduls
KA PI TE L 2 Installieren Ihres SMART-Audiosystems Montieren des Raummoduls Montieren Sie die Raummodul-Montageplatte an der Decke oder an einem Deckenpaneel und befestigen Sie dann das Raummodul und die Kabelabdeckung an der Montageplatte. ACHTUNG Ergreifen Sie bei der Arbeit in Deckenhöhe die entsprechenden Sicherheitsmaßnahmen und verwenden Sie eine tragfähige, stabile Leiter, um das Risiko von Verletzungen ... -
Seite 15: Montieren Des Raummoduls An Der Montageplatte
KA PI TE L 2 Installieren Ihres SMART-Audiosystems So montieren Sie die Montageplatte an der Decke: 1. Halten Sie die Raummodul-Montageplatte vor die Stelle an der Decke, an der Sie sie montieren wollen. Markieren Sie die Schraublöcher dann mit einem Bleistift. -
Seite 16: Anschließen Von Kabeln Am Raummodul
KA PI TE L 2 Installieren Ihres SMART-Audiosystems Anschließen von Kabeln am Raummodul Weitere Informationen dazu finden Sie unter Kabeldiagramm für das SMART Audio-System auf Seite 4. Raummodul-Steckverbinder Expansionssensoren-Steckverbinder Paging-Eingang 6-12 VDC-Mehrzweckeingang Lautsprecher-Kabelstecker Relais-Ausgang Cat 5e-Steckverbinder Expansion Se nsors N .C. -
Seite 17: Montieren Des Steuergeräts
KA PI TE L 2 Installieren Ihres SMART-Audiosystems Montieren des Steuergeräts Montieren Sie die Montageplatte und bringen Sie dann das Steuergerät und die Kabelabdeckung an der Montageplatte an. Wählen Sie eine Position an der Wand, die sich innerhalb einer Entfernung von 2,4 m (8') von einer Netzsteckdose befindet. -
Seite 18: Anbringen Von Kabeln Am Steuergerät
3. Führen Sie das mitgelieferte USB-Kabel vom Steuergerät zu Ihrem Computer und schließen Sie es dort an. 4. Wenn Sie über ein SMART Board Interactive Whiteboard-System verfügen, führen Sie das RCA-Kabel (mit den Steckern an beiden Enden) von Ihrem Projektor zu den ... - Seite 19 KA PI TE L 2 Installieren Ihres SMART-Audiosystems So montieren Sie das Netzgerät: 1. Halten Sie die Netzgerät-Montageplatte vor die Stelle an der Wand, an der Sie sie montieren wollen. Markieren Sie die Dübellöcher dann mit einem Bleistift an der Wand.
- Seite 20 KA PI TE L 2 Installieren Ihres SMART-Audiosystems 6. Drücken Sie die Kabel in die Kabelschlitze Kabelschlitz der Montagehalterung. Kabelschlitz 7. Bringen Sie die Abdeckung des Netzgerätes an der Halterung an.
-
Seite 21: Montieren Der Mikrofonladestation
KA PI TE L 2 Installieren Ihres SMART-Audiosystems Montieren der Mikrofonladestation Sie können die Mikrofonladestation an der Wand montieren oder sie auf einem Tisch aufstellen. Wenn Sie die Ladestation an der Wand montieren, befestigen Sie zunächst die Montageplatte und bringen Sie dann die Ladestation an der Montageplatte an. Wählen Sie eine Position, die sich innerhalb einer Entfernung von 1,5 m (5') von einer Netzsteckdose befindet. - Seite 22 KA PI TE L 2 Installieren Ihres SMART-Audiosystems...
-
Seite 23: Integrieren Ihres
2. Ziehen Sie das 3,5-mm-Stereokabel von der erweiterten Systemsteuerung Ihres interaktiven Whiteboard-Systems ab. SMART-Software Ihr SMART Audio-Verstärkungssystem für Klassenzimmer funktioniert ohne zusätzliche Software. Durch die Installation der SMART Audio Software Suite haben Sie jedoch folgende Möglichkeiten: • Sie können über die kollaborative SMART Notebook™-Lernsoftware oder ein Desktopsymbol auf die SMART Audio-Lautstärkeregelung zugreifen. - Seite 24 3. Befolgen Sie zur Installation der SMART Audio-Konfigurationssoftware die Anweisungen am Bildschirm. 4. Wenn die SMART Notebook Software nicht auf Ihrem Computer installiert ist, legen Sie die mitgelieferte SMART Notebook Software-CD in Ihren Computer ein. 5. Installieren Sie die SMART Notebook Software gemäß den Anweisungen am Bildschirm.
-
Seite 25: A Compliance Der Hardware-Umgebung
Es gibt spezielle Bestimmungen, die beim Versand eines Produkts, bei dem eine Lithium- Ionen-Batterie mitgeliefert wird, bzw. die beim Versand einer Lithium-Ionen-Batterie beachtet und erfüllt werden müssen. Wenn Sie ein SMART Technologies-Produkt, das eine Lithium- Ionen-Batterie enthält, oder nur eine Lithium-Ionen-Batterie zurücksenden wollen, wenden Sie... -
Seite 26: Verpackung
Die Europäische Union hat die EU REACH-Richtlinie erlassen, die die Verwendung bestimmter Chemikalien in Produkten einschränkt. SMART Technologies erfüllt diese Vorgaben. Versand- und Reparaturstatus Kontaktieren Sie das RMA-Team (Return of Merchandise Authorization) von SMART, Option 4, +1-866-518-6791, bei Versandschäden, fehlenden Teilen und Fragen zum Reparaturstatus. - Seite 28 Gebührenfrei 1.866.518.6791 (Kanada/USA) oder +1-403-228-5940 www.smarttech.com www.smarttech.com/contactsupport...
