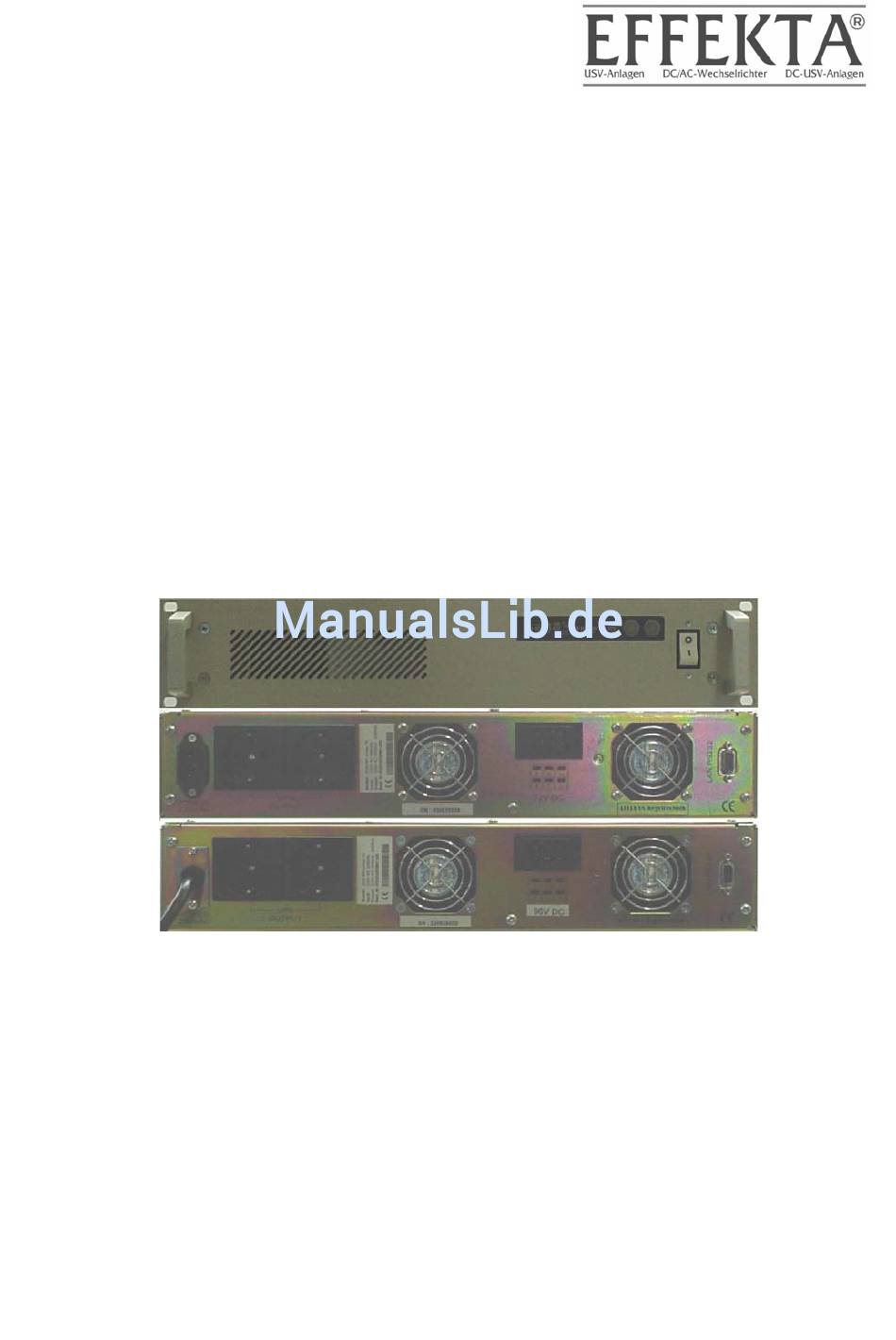

- Seite 1 Unterbrechungsfreie Stromversorgung RMH 2000/3000 Handbuch Artikelnummer: R30 / 02000MH-000 R30 / 03000MH-000 Oktober 2007...
-
Seite 2: Inhaltsverzeichnis
USV RMH2000/3000 Handbuch Inhalt Darstellung Garantiebedingungen Haftpflichtbeschränkung Sicherheit Allgemeine Sicherheitshinweise Transport und Lagerung Aufstellung Anschluss Betrieb Umgang mit Akkumulatoren Wartung, Service und Störungen Einleitung Systembeschreibung Gerätebeschreibung RMH2000/3000 Anzeige- und Bedienelemente an der Front 6.1.1 Bedienelemente der USV 6.1.2 Anzeigeelemente der USV Geräteelemente an der Rückwand Akustische Warnmeldungen der USV Lagerung und Auspacken... - Seite 3 USV RMH2000/3000 Handbuch Fehlerbeseitigung Software Wartung und Service 13.1 Messung der Überbrückungszeit (Stützzeit) 13.2 Service- Protokoll 13.3 Service - Hotline: 13.4 Wartung und Serviceverträge Technische Daten 14.1 Gerätespezifikation 14.2 Zubehör 14.3 Verschleißteilliste Anforderungen der Konformitätserklärung Seite 3 von 37 Serie RMH...
-
Seite 4: Darstellung
USV RMH2000/3000 Handbuch 1 Darstellung Die Abkürzung USV steht in diesem Handbuch für unterbrechungsfreie Stromversorgung. In diesem Handbuch werden folgende Piktogramme verwendet: Kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit, die Funktionsfähigkeit oder die Sicherheit gefährdet ist. Warnung im Umgang mit Akkumulatoren. Warnung vor gefährlicher elektrischer Spannung. -
Seite 5: Garantiebedingungen
USV RMH2000/3000 Handbuch 2 Garantiebedingungen Die Empfangsquittung gilt als Beleg für den Erstkauf und sollte gut aufbewahrt werden. Sie wird für die Inanspruchnahme von Garantieleistungen benötigt. Wird das Produkt an einen anderen Benutzer weitergegeben, so hat dieser für den Rest der Garantiezeit Anspruch auf Garantieleistungen. Der Kaufbeleg sowie diese Erklärung sollten bei der Weitergabe in seinen Besitz übergehen. -
Seite 6: Haftpflichtbeschränkung
USV RMH2000/3000 Handbuch Die EFFEKTA GmbH gibt weder explizite noch implizite Garantien in Bezug auf dieses Gerät und seine Qualität, Leistung, Verkäuflichkeit, oder Eignung für einen bestimmten Zweck. In einigen Ländern ist der Ausschluss impliziter Garantien gesetzlich nicht zulässig. In diesem Falle ist die Gültigkeit aller ausdrücklichen und impliziten Garantien auf die Garantieperiode beschränkt. -
Seite 7: Sicherheit
USV RMH2000/3000 Handbuch 3 Sicherheit 3.1 Allgemeine Sicherheitshinweise Lesen und beachten Sie das Benutzerhandbuch und die in diesem Kapitel aufgeführten Sicherheitshinweise aufmerksam, bevor Sie weitere Schritte (Transport, Lagerung, Anschluss, Inbetriebnahme, usw.) durchführen. Da die USV- Anlagen mit Netzspannung arbeiten und entsprechende Energiespeicher (Akkumulatoren mit großer Kapazität) entweder geräteintern oder extern umfassen, sind die Hinweise in diesem Kapitel für alle Anwender und das gesamte Personal von Bedeutung. -
Seite 8: Anschluss
USV RMH2000/3000 Handbuch Wird die USV starken und schnellen Temperaturwechseln unterworfen besteht die Gefahr der Betauung. Bevor weitere Schritte unternommen werden, ist eine Akklimatisationszeit von mindestens 2 Stunden einzuhalten. Das Gerät niemals in feuchter Umgebung aufstellen bzw. betreiben. Flüssigkeiten ebenfalls von dem Gerät fernhalten. Die USV darf nicht in der Nähe von Wärmequellen aufgestellt werden. -
Seite 9: Betrieb
USV RMH2000/3000 Handbuch 3.5 Betrieb Niemals darf die Netzzuleitung während des Betriebs der USV abgekoppelt werden, da sonst die Schutzerdung der USV bzw. auch die Schutzerdung der angeschlossenen Verbraucher aufgehoben wird. Die USV- Anlage umfasst einen Energiespeicher (Akkumulatoren). Dadurch kann der Ausgang stromführend sein, selbst wenn die USV netzeingangsseitig nicht angeschlossen ist. - Seite 10 USV RMH2000/3000 Handbuch durchzuführen und zu überwachen. Lesen Sie hierzu unbedingt das Handbuch der verwendeten Akkumulatorbank. Unbefugte Personen sind von Akkumulatoren fern zu halten. Bei Arbeiten an der USV sind folgende Vorsichtsmaßregeln zu beachten: Armbanduhren, Ringe und andere Metallgegenstände sind zu entfernen;...
-
Seite 11: Einleitung
USV RMH2000/3000 Handbuch 4 Einleitung Dieses Handbuch soll grundlegende Informationen über einphasige USV Online- Anlagen vermitteln, nämlich über das Funktionsprinzip, die Anwendung der verschiedenen Funktionen und darüber, was bei Betriebsstörungen zu tun ist. Weiterhin enthält dieses Handbuch Hinweise zum Transport und zur Lagerung sowie zur Handhabung und Installation der USV- Anlagen. -
Seite 12: Systembeschreibung
USV RMH2000/3000 Handbuch 5 Systembeschreibung Die USV arbeitet im Dauerbetrieb nach dem Doppelwandlerprinzip. Sie sorgt für die Aufbereitung des Netzstroms und liefert eine unterbrechungs- und störungsfreie, einphasige Spannung für die betriebskritischen Verbraucher. Neben der Versorgung des Verbrauchers hält das Gerät auch die externe Akkubank in geladenem Zustand. - Seite 13 USV RMH2000/3000 Handbuch eingangsseitige „Power Faktor“ Korrektur (>0,95); hoher Wirkungsgrad des Wechselrichters (Inverters) >90% DC / AC; leistungsfähige Kommunikationsschnittstelle (RS232- Interface); externe Akkumulatorenbank, dadurch leichter Tausch des Energiespeichers möglich; Seite 13 von 37 Serie RMH...
-
Seite 14: Gerätebeschreibung Rmh2000/3000

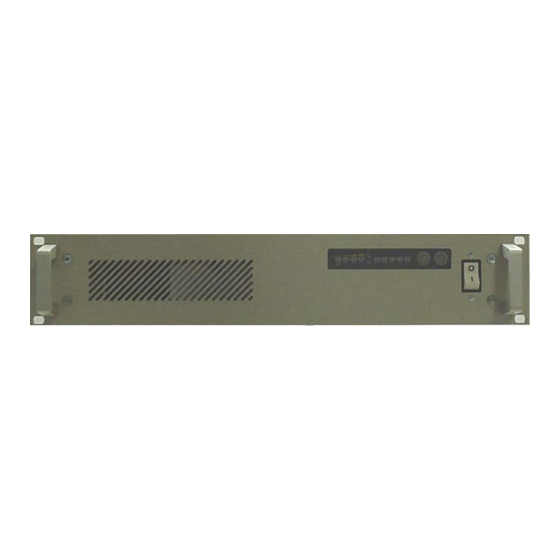

USV RMH2000/3000 Handbuch 6 Gerätebeschreibung RMH2000/3000 In diesem Kapitel werden Sie mit den entsprechenden Geräteelementen konfrontiert, erhalten die Instruktionen zur Bedienung sowie alle Angaben zu den Geräteanschlüssen. 6.1 Anzeige- und Bedienelemente an der Front Abb. 2: Frontansicht RMH2000/3000 Auf der Gerätefront sind alle, für den Normalbetrieb notwendigen Bedien- und Anzeigeelemente positioniert. -
Seite 15: Anzeigeelemente Der Usv
USV RMH2000/3000 Handbuch Abb. 3: Anzeige- und Bedienfeld RMH2000/3000 USV „EIN“- Taster: (2-fach funktional) durch betätigen des Tasters (ca. 2 s gedrückt halten) wird die USV eingeschaltet. Ist die USV bereits gestartet und wird der Taster erneut betätigt schaltet die USV in den „Test“- Betrieb. - Seite 16 USV RMH2000/3000 Handbuch Bypass- Betrieb: die USV arbeitet im Umgehungsbetrieb. Der USV- Ausgang wird direkt mit dem Eingangsnetz verbunden (siehe Abb. 1). Diese Funktion ist im Wesentlichen während des Startvorgangs der USV aktiv. Eine Schädigung der USV durch hohe Einschaltströme eines Verbrauchers wird hierdurch vermieden. Die Start-Prozedur der USV ist erst abgeschlossen, wenn die Umgehungsfunktion nach ca.
-
Seite 17: Geräteelemente An Der Rückwand
USV RMH2000/3000 Handbuch 6.2 Geräteelemente an der Rückwand Abb. 4: Rückwand- Ansicht RMH2000/3000 Gefahr ! Alle an der Rückwand befindlichen Steckverbindungen (Ausnahmen: RS232- Interface) sind im angeschlossenen Zustand auf Netzpotential. Auch im abgekoppelten Zustand können durch geräteintern geladene Kapazitäten gefährlich hohe Spannungen an den Steckverbindungen anliegen. a) Netz- Eingang Bei RMH2000: Kaltgerätestecker 10 A für Netzspannung. -
Seite 18: Akustische Warnmeldungen Der Usv
USV RMH2000/3000 Handbuch c) Kommunikation Über die serielle Schnittstelle werden alle relevanten (Buchse D-Sub 9- USV- Daten an eine entsprechende Leitzentrale (z. B. polig) PC) übermittelt. Zudem kann ein definiertes Ausschaltsignal (shut down) an die USV gesendet werden. Hierzu stehen entsprechende Softwarepakete zur Verfügung (siehe Kapitel Software). -
Seite 19: Lagerung Und Auspacken
USV RMH2000/3000 Handbuch 7 Lagerung und Auspacken 7.1 Lagerung der USV Wenn das Gerät nicht sofort installiert wird, sollte man folgendes beachten: Das Gerät und Zubehör immer in der Originalverpackung belassen und einlagern. Empfohlene Umgebungstemperaturen für die Lagerung sind: +5°C...+30°C. Das Gerät und die Verpackung sind vor Feuchtigkeit zu schützen. -
Seite 20: Installation Und Anschluss Der Usv
USV RMH2000/3000 Handbuch 8 Installation und Anschluss der USV Alle in den technischen Daten aufgeführten Anforderungen an die Umgebungs- und Betriebsbedingungen sind einzuhalten, um die einwandfreie Funktions- weise der USV zu gewährleisten. Beim Aufstellen / Einbauen der USV- Anlage ist dabei folgendes zu beachten: Vermeiden Sie extreme Temperaturen und Luftfeuchtigkeit. -
Seite 21: Anschluss Der Usv
USV RMH2000/3000 Handbuch 8.1 Anschluss der USV Die Modelle der Serie RMH sind mit Steckanschlüssen ausgerüstet. Hierbei sind das Anschlussschema (Abb. 6) sowie die nachfolgenden Informationen zu beachten: Abb. 6: Anschluss der USV und Verbraucher MH2000/ 3000 16 A 1: 1,5 mm² Achtung ! Die USV- Anlage umfasst Bauteile mit hoher Spannung und Stromstärke. -
Seite 22: Kommunikationsanschluss Der Usv
USV RMH2000/3000 Handbuch 8.2 Kommunikationsanschluss der USV Zum Datenaustausch mit der USV steht eine komfortable Kommunikations- Schnittstelle zur Verfügung. Verwenden Sie zum Anschluss nur das im Kapitel „Zubehör“ aufgeführte Verbindungskabel. Bei Einsatz eines SNMP-Adapters ist die Kommunikationsschnittstelle abgeschaltet. Pin: Belegung: Abb. -
Seite 23: Verbindung Von Usv Und Akkubank
USV RMH2000/3000 Handbuch 8.3 Verbindung von USV und Akkubank Vor der Kopplung der USV mit der Akkubank ist sicherzustellen, dass beide Einheiten ausgeschaltet sind. Verwenden Sie ausschließlich die im Zubehör aufgeführten Artikel. Hierzu gehören die kompatible Akkubank und das entsprechende Verbindungskabel. Stellen Sie sicher, dass die Ausgangsspannung der Akkubank identisch ist mit der DC- Eingangsspannung Ihrer USV. -
Seite 24: Gerätebetrieb Und Bedienung
USV RMH2000/3000 Handbuch 9 Gerätebetrieb und Bedienung 9.1 Gerätebetrieb der USV Der Gerätebetrieb dieser Anlage ist durch verschiedene Betriebsarten und Meldungen gekennzeichnet. 9.1.1 Betriebsarten und Meldungen Die wichtigsten Betriebsarten der USV können wie folgt beschrieben werden: Lade- Betrieb: ist das Netz vorhanden und der Sicherungsautomat eingeschaltet, befindet sich die USV im Ladebetrieb. - Seite 25 USV RMH2000/3000 Handbuch Netz- Betrieb: ist das Netz vorhanden und hat die USV den Startvorgang vollständig abgeschlossen, befindet sich die USV automatisch im Netzbetrieb. -> Auch in dieser Betriebsart wird die Akkubank je nach Bedarf geladen. Anzeige/Warnmeldung: der Netzbetrieb ist gekennzeichnet durch das Leuchten der Inverter- und Line- Anzeige sowie dem momentanen Wert der Ausgangslast (hier 50 %).
- Seite 26 USV RMH2000/3000 Handbuch Test- Betrieb: befindet sich die USV im Netzbetrieb, kann durch das Betätigen des „EIN“- Tasters der Testbetrieb ausgeführt werden. Anzeige/Warnmeldung: die Anzeige inklusive der Warnmeldung entsprechen der des Stützbetriebs, obwohl das Netz vorhanden ist. Fehler- Betrieb: liegt ein Gerätefehler vor, schaltet die USV sofort in den Fehlerbetrieb. Anzeige/Warnmeldung: der Fehlerbetrieb ist gekennzeichnet durch das Leuchten der Fault-, und Bypass- Anzeige.
-
Seite 27: Bedienungsanleitung Der Usv
USV RMH2000/3000 Handbuch 9.2 Bedienungsanleitung der USV Der Bediener dieser USV- Anlage muss sich stets an die Anweisungen dieses Handbuchs halten. Der Bediener darf nur die nachfolgend aufgeführten Maßnahmen vornehmen und auch dies nur mit besonderer Sorgfalt: Benutzen der Bedienelemente: Einschalten, Starten und Ausschalten der USV. -
Seite 28: Auslösen Des Testbetriebs
USV RMH2000/3000 Handbuch 9.2.3 Auslösen des Testbetriebs Bevor Sie den Testbetrieb auslösen, sollten Sie folgende Punkte beachten: Informieren Sie beteiligte Mitarbeiter von Ihrer Aktion. Vorsichtshalber sichern Sie bitte alle Daten Ihrer angeschlossenen Verbraucher. Lassen Sie alle Verbraucher eingeschaltet, damit das Lastverhalten bestehen bleibt. -
Seite 29: Inbetriebnahme Der Usv- Anlage
USV RMH2000/3000 Handbuch 10 Inbetriebnahme der USV- Anlage Um eine fehlerfreie Inbetriebnahme zu garantieren, sind die nachfolgenden Aktionspunkte einzuhalten: 1. Schalten Sie die Akkubank am Sicherungsautomaten ein. 2. Schalten Sie die USV am Sicherungsautomaten ein. 3. Starten Sie die USV (EIN- Taster). 4. - Seite 30 USV RMH2000/3000 Handbuch Problem Mögliche Ursache: Abhilfe: Die USV kann nicht Das Netz und die Stellen Sie sicher, dass alle gestartet werden, keine Akkubank sind für die Verbindungen hergestellt Warnmeldung. USV nicht vorhanden sind und bestätigen Sie dies oder eingeschaltet. durch entsprechende Spannungsmessungen.
-
Seite 31: Software
USV RMH2000/3000 Handbuch 12 Software Durch ein geeignetes Softwarepaket können Einstellungen und Betriebs- zustände der USV über die Kommunikationsschnittstelle ermittelt und weiterverarbeitet werden. Die Softwarepakete sind beim Hersteller / Händler oder unter der angegebenen Service-Hotline (Kapitel „Service“) erhältlich. Dort bekommen Sie nützliche Informationen über geeignete Softwarepakete bezüglich Ihrer Anwendung und USV. -
Seite 32: Wartung Und Service
USV RMH2000/3000 Handbuch 13 Wartung und Service Sie können bei Ihrer USV- Anlage eine lange Lebensdauer und einen störungsfreien Betrieb bei einem Minimum an Wartung voraussetzen. Die Zuverlässigkeit der USV und der Akkubank wird jedoch wesentlich durch die Umgebungsbedingungen bestimmt. Temperatur und Luftfeuchte in der Anlagenumgebung müssen sich innerhalb der Grenzen halten. -
Seite 33: Service- Protokoll
USV RMH2000/3000 Handbuch 13.2 Service- Protokoll Tragen Sie stets alle Wartungs- und Servicearbeiten, die an der USV- Anlage durchgeführt wurden in das Service- Protokoll ein. Datum: Durchgeführten Arbeiten: Durchgeführt von: Seite 33 von 37 Serie RMH... -
Seite 34: Service - Hotline
USV RMH2000/3000 Handbuch 13.3 Service - Hotline: Sollten wider erwarten Probleme mit der USV auftreten oder benötigen Sie sicherheitsrelevante Informationen, kontaktieren Sie bitte unsere Service Hotline unter der Telefon- oder Fax- Nummer: Tel.-Nr.: 0049 / (0) 741–17451-0 Fax Nr.: 0049 / (0) 741–17451-29 Sollte es nicht möglich sein eine telefonische Verbindung herzustellen, haben wir für Sie einen E- Mail Kontakt eingerichtet: ups@effekta.com... -
Seite 35: Technische Daten
USV RMH2000/3000 Handbuch 14 Technische Daten 14.1 Gerätespezifikation Modell: RMH2000 RMH3000 Leistung: 2000 VA / 1400 W 3000 VA / 2100 W Netzeingang: Phasen 1 Außenleiter + Neutralleiter Eingangsbereich 160 – 275 V AC Nennfrequenz 50 / 60 Hz Synchronbereich 45 –... -
Seite 36: Zubehör
USV RMH2000/3000 Handbuch 14.2 Zubehör Nachfolgen finden Sie eine Komponentenliste, die speziell für diese USV durch die EFFEKTA Regeltechnik GmbH zugelassen und getestet sind: Zubehör: Funktion: Artikelnummer: Akkubank 19“ Energiespeicher für die USV BR0/0072007-000 72V DC RMH2000. Akkubank 19“ Energiespeicher für die USV BR0/0096007-000 96V DC RMH3000. -
Seite 37: Anforderungen Der Konformitätserklärung
USV RMH2000/3000 Handbuch 15 Anforderungen der Konformitätserklärung Die CE- gekennzeichneten USV Einrichtungen entsprechen den folgenden harmonisierten Normen und EU- Richtlinien: EU- Richtlinie: 73/23/EEC (für Geräte, die in einem begrenzten Spannungsbereich arbeiten) 93/&(EEC als Ergänzung zur Richtlinie 73/23/EEC 89/336/EEC als Richtlinie zur elektromagnetischen Verträglichkeit 92/31/EEC als Ergänzung zur EMV- Richtlinie 89/336/EEC Normen:...
