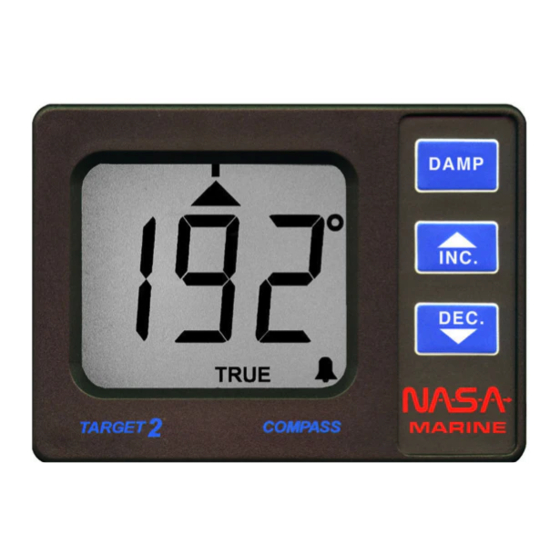

NASA Target2 Installations- Und Bedienungsanleitung
Fluxgate kompass
Vorschau ausblenden
Andere Handbücher für Target2:
- Installations- und bedienungsanleitung (4 Seiten) ,
- Installations- und bedienungsanleitung (4 Seiten)
Verwandte Anleitungen für NASA Target2
Inhaltszusammenfassung für NASA Target2

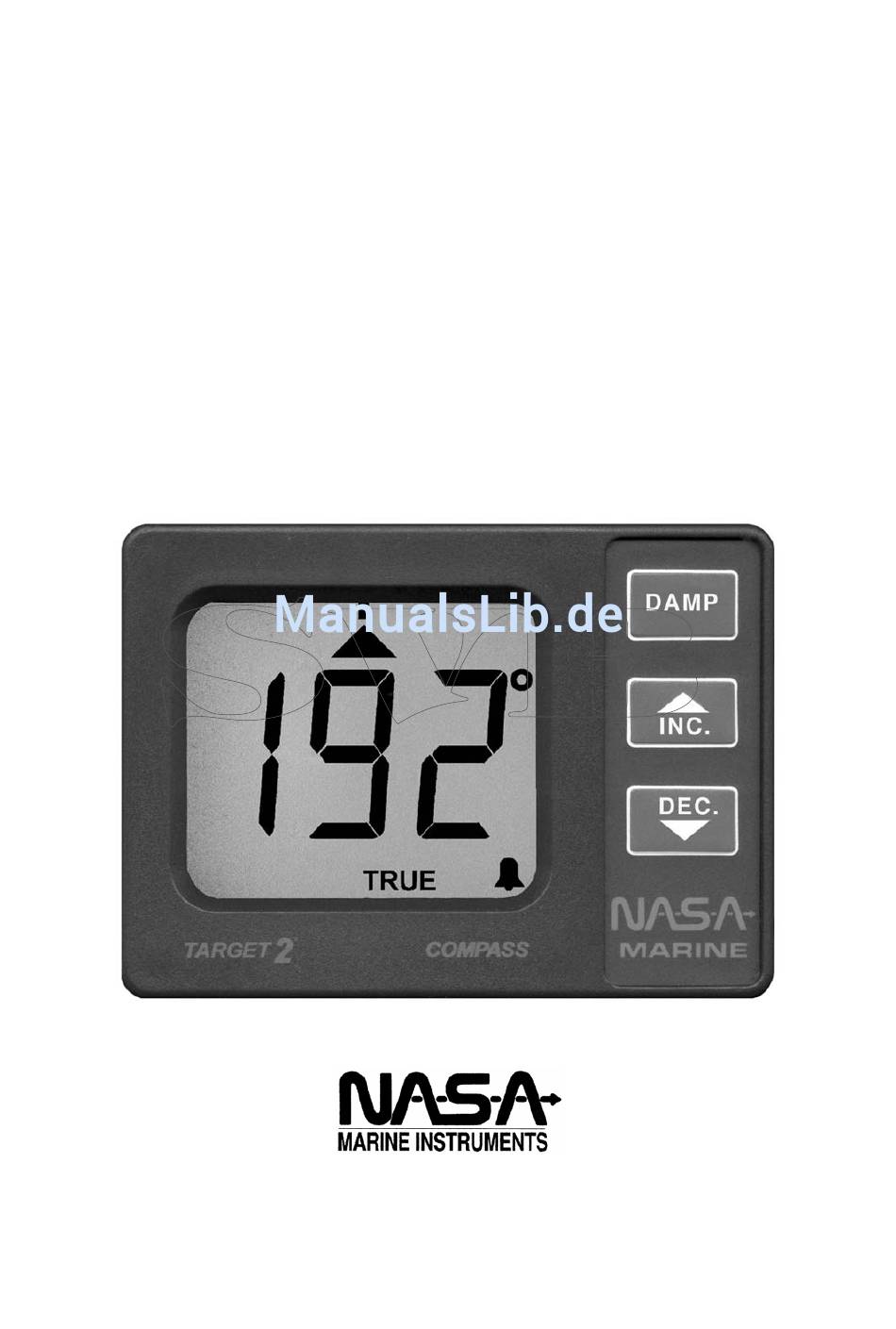

- Seite 1 Installations- und Bedienungsanleitung für TARGET2 Fluxgate Kompass NASA MARINE LTD BOULTON ROAD STEVENAGE HERTS, SG1 4QG (01438)354033 - 1 -...
-
Seite 2: Einführung
1: Einführung Die Nasa Marine Target2 Instrumente sind für den Betrieb am 12 Volt Bordnetz entworfen worden. Die Anlagen werden komplett mit Geber, Display und Display-Montagesatz geliefert. Vor dem Auspacken des Instruments lesen Sie bitte diese Installations- und Bedienungsanleitung aufmerksam durch. Beginnen Sie nur mit der Installation, wenn Sie aufgrund lhres Fachwissens hierzu in der Lage sind. -
Seite 3: Anschluss Des Anzeigegerätes
Der Sensor ist wasserdicht nach CFR-46 Standard. Stellen Sie sicher, dass der Sensor nicht in Wasser eingetaucht wird. Der Sensor muss so montiert werden, dass die Markierungspfeile parallel zur Schiffslängsachse nach vorne zeigen. Positionieren Sie den Sensor, markieren und bohren Sie die Befestigungslöcher so, dass eine nachträgliche Ausrichtung des Sensors zur Schiffslängsachse möglich ist. - Seite 4 Steuerhilfe: Als Steuerhilfe kann der Target2 Kompass Abweichungen von einem eingestellten Sollkurs, sowie die Richtung einer erforderlichen Kurskorrektur anzeigen. Der Sollkurs wird hierbei immer durch die Kurslinie im Display angezeigt. Wenn der Kurs des Schiffes innerhalb der vorgegebenen Grenzen bewegt wird dieses durch einen Pfeil unterhalb der Kurslinie angezeigt (Abbildung 3).
- Seite 5 Die Einstellung der Alarmgrenzen kann während des Betriebs jederzeit verändert werden. Drücken Sie die INC.▲ -Taste zum Erhöhen, bzw. die DEC.▼ -Taste zum Senken des eingestellten Wertes. Die Alarmgrenzwerte werden nach Loslassen der Taste, wie in Abbildung 5, für 2 Sekunden angezeigt. Danach schaltet das Gerät auf das Steuerdisplay um.
- Seite 6 Bei Auslieferung des Gerätes sind keine Korrekturwerte gespeichert. Sollten nach Einbau des Gerätes fehlerhafte Kurse angezeigt werden, ist die Kompensierung durchzuführen. Der Kompensierungsvorgang des Target2 Kompasses hat zwei Phasen: - Eine konstante Drehgeschwindigkeit festlegen - Zur Erfassung der Werte mit dieser Geschwindigkeit fortfahren Die Kompensierung ist eine Funktion im Einstellungsmodus.
- Seite 7 Sollte die Drehbewegung zu schnell sein, wird dieses durch Pfeile nach links angezeigt. Erfolgt die Drehung zu langsam, wird durch Pfeile nach rechts zur Erhöhung der Drehgeschwindigkeit ermahnt. Wird eine Drehgeschwindigkeit zwischen 0,5° und 2° / Sekunde erreicht, wandern die Pfeile in ihre Ruheposition. Bei einer Drehgeschwindigkeit von 0,5°...
