IVT 200033 Gebrauchsanweisung

SOLAR-LADE-REGLER 12/24V 8/8A
- mit automatischer 12/24 V-Umschaltung
- Tiefentladeschutz
Gasungsregelung
-
- Temperaturkompensation
Sehr geehrter Kunde,
vielen Dank für Ihr Vertrauen. Sie haben einen der leistungsstärksten, kompaktesten und zuverlässigsten Solar-Lade-Regler dieser
Klasse erworben. Bitte lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie Ihre Solaranlage in Betrieb nehmen.
ACHTUNG!!! Wichtige Sicherheitshinweise!!!
- Der Betrieb unter widrigen Umgebungsbedingungen ist unter allen Umständen zu vermeiden. Widrige Umgebungsbedingungen
sind: Umgebungstemperaturen über 50° C, brennbare Gase, Lösungsmittel, Dämpfe, Staub, Luftfeuchtigkeit über 80% rel. sowie
Nässe.
- Das Gerät darf nur in trockenen und geschlossenen Räumen betrieben werden.
- Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät unverzüglich außer Betrieb zu setzen
und gegen unbeabsichtigten Betrieb zu sichern. Ein gefahrloser Betrieb ist nicht mehr anzunehmen, wenn das Gerät sichtbare
Beschädigungen aufweist, bei Transportbeschädigungen, nach Lagerung unter ungünstigen Verhältnissen.
- Beim Ausfall des Überladeschutzes kann es in der Umgebung der Batterie zu Entwicklung von gefährlichem Knallgas kommen.
Achten Sie deshalb darauf, dass die Batterie in einem gut belüfteten Ort installiert ist.
Werden Gel-Batterien geladen, muss die Gasungsregelung außer Betrieb gesetzt werden (siehe Voreinstellungen).
-
Als Stromquelle dürfen nur Solarzellen verwendet werden.
-
- Die Reihenfolge beim Anschließen bitte beachten! Das Abklemmen erfolgt in umgekehrter Reihenfolge (siehe Installation).
- Um Kurzschlüsse auf der Leitung zwischen Solar-Lade-Regler und Batterie zu vermeiden, muss am Pluspol zusätzlich eine
Sicherung installiert werden.
- Verbraucher, die bedingt durch die Funktion nicht über die Lastabschaltung vom Akku getrennt werden dürfen, müssen über eine
Sicherung direkt am Akku angeschlossen werden.
In photovoltaischen Solaranlagen werden in der Regel Bleibatterien zur Speicherung der Energie verwendet. Bleibatterien müssen vor
Tiefentladung und Überladung geschützt werden. Dieser Solarregler erfüllt beide Anforderungen. Über die automatische 12/24V-
Umschaltung wird der Solar-Lade-Regler dem installierten System angepasst.
12/24 V-Umschaltung:
Systemabgleich erfolgt automatisch.
Tiefentladeschutz:
kommt. Der Solar-Lade-Regler schützt die Batterien zuverlässig vor Tiefentladung indem er die Last bei Erreichen der
Entladeschlussspannung abschaltet. Sobald die Batterien über die Solarzellen ausreichend nachgeladen werden, erfolgt die
Lastzuschaltung automatisch.
Überladeschutz:
jedoch die Batterie. Außerdem ist das Gasungsverhalten von Batterien temperaturabhängig. Dur den eingebauten Temperatur-Sensor
wird die Ladeendspannung der Umgebungstemperatur automatisch angepasst. Wird die Ladeendspannung erreicht, ist die Batterie
noch nicht vollständig geladen. Der Ladestrom soll deshalb nicht völlig abgeschaltet, sonder nur soweit reduziert werden, dass die
Ladeendspannung gerade nicht überschritten wird. Diese Aufgabe übernimmt der Solar-Lade-Regler.
Dieses Ladeverfahren wird "IU-Laden" genannt und lädt die Batterie besonders schonend und schnell. Das "IU-Laden" wird durch
kurzzeitiges Kurzschließen der Solarzelle erreicht - auch pulsweitenmoduliertes Shuntverfahren genannt!
Gasungsregelung:
Säureschichten bilden. Der Solar-Lade-Regler beseitigt bzw. verhindert die Bildung dieser Säureschichten durch "kontrolliertes Gasen".
Dieses Verhalten ist ebenfalls temperaturabhängig und wird durch den eingebauten Temperaturfühler kompensiert.
Achtung!! Zum Laden von Blei-Gel-Akkus sowie Betrieb von Solarsystemen auf Booten muss die Gasungsregelung ausgeschaltet
werden (siehe Voreinstellungen).
Temperaturkompensation: Der eingebaute Temperaturfühler sorgt für optimale Anpassung der Ladeendspannung und
Gasungsendspannung an die Batterie-Umgebungstemperatur.

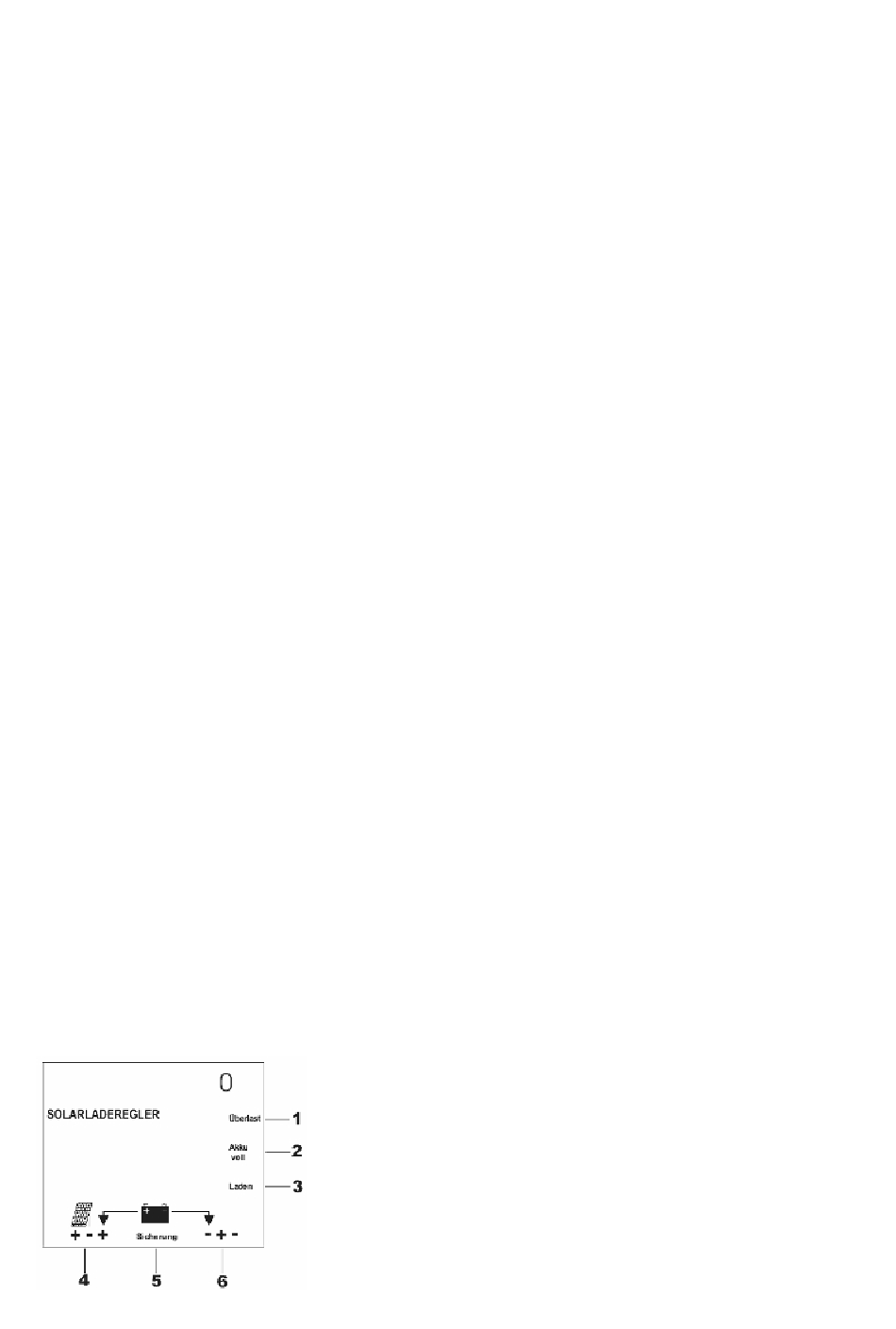

Anschluss- und Bedienelemente
GEBRAUCHSANWEISUNG
12/24V 6/6A
Der Solarregler kann sowohl in 12 V als auch 24 V Photovoltaik-Solaranlagen betrieben werden. Der
Bleibatterien müssen vor Tiefentladung geschützt werden, da es sonst zu Beschädigungen in den Zellen
Bei Überschreiten der Ladeendspannung beginnt die Batterie zu gasen. Starkes Gasen beschädigt
Wird eine Bleibatterie längere Zeit ohne kontrollierte Gasentwicklung betrieben, können sich schädliche
1. Überlast – Verbraucher; rote LED; leuchtet bei Überlastung.
2. Akku voll; grüne LED; leuchtet bei vollem Akku.
3. Laden; rote LED; leuchtet beim Laden.
4. Anschluss Solar-Panel
5. Anschluss Batterie
6. Anschluss Verbraucher
b/n 200033
b/n 200032
