3B SCIENTIFIC PHYSICS E 1006809 Bedienungsanleitung

3B SCIENTIFIC ® PHYSICS
Bedienungsanleitung
11/14 SD/UD
Das Digital-Multimeter E ist zur Anzeige elektri-
scher Messwerte in den Wertebereichen und
Messumgebungen vorgesehen, die in den tech-
nischen Daten angegeben sind.
Es entspricht den Sicherheitsbestimmungen für
elektrische Mess-, Steuer-, Regel- und Laborge-
räte nach DIN EN 61010-1, Schutzklasse 2 und
der Überspannungskategorie CAT I bis 1000 V.
Es ist für Messungen an Experimental- und La-
boraufbauten bestimmt. Es ist nicht für Messun-
gen an der Niederspannungsverteilung wie
Steckdosen, Sicherungen usw. zugelassen!
CAT I: Signalebene, Telekommunikation, elekt-
ronische Geräte mit geringen transienten Über-
spannungen
CAT II: Hausgeräte, Netzsteckdosen, portable
Instrumente usw.
CAT III: Versorgung durch ein unterirdisches
Kabel; fest installierte Schalter, Sicherungsau-
tomaten, Steckdosen oder Schütze
CAT IV: Geräte und Einrichtungen, welche z.B.
über Freileitungen versorgt werden und damit
einer stärkeren Blitzbeeinflussung ausgesetzt
sind. Hierunter fallen z.B. Hauptschalter am
Stromeingang, Überspannungsableiter, Strom-
verbrauchszähler und Rundsteuerempfänger.

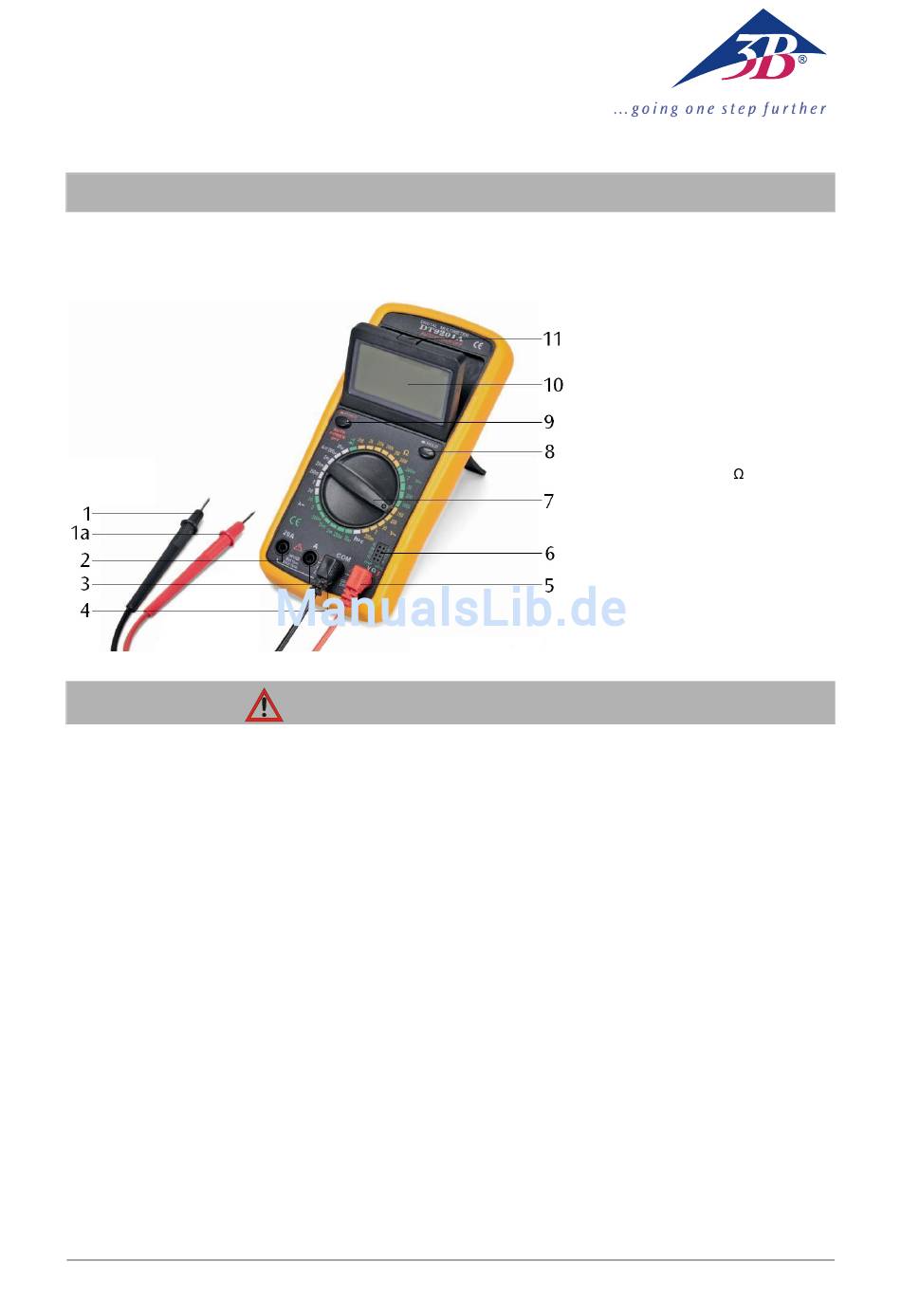

Digital-Multimeter E 1006809
1. Sicherheitshinweise und sicherer Gebrauch
1 Messleitungen
1a Fingerschutz
2 Messbuchse „20 A" für
3 Messbuchse „A" für Strom-
4 Messbuchse „COM" (Minus)
5 Messbuchse „V/ " für Span-
6 Transistor-Testsockel
7 Messbereichschalter
8 Taste Hold-Funktion
9 Ein-/Ausschalter
10 Anzeige
11 Entriegelungstaste
Bei bestimmungsgemäßem Gebrauch ist der
sichere Betrieb des Multimeters gewährleistet.
Die Sicherheit ist jedoch nicht garantiert, wenn
das Multimeter unsachgemäß bedient oder un-
achtsam behandelt wird. Zur Vermeidung von
schweren Verletzungen durch Strom- oder Span-
nungsüberschläge sind die nachfolgenden Si-
cherheitshinweise unbedingt zu beachten:
Vor Benutzung des Multimeters Bedie-
•
nungsanleitung sorgfältig durchlesen und
die Anweisungen befolgen!
Das Multimeter darf nur von Personen be-
•
dient werden, die in der Lage sind, Berüh-
rungsgefahren zu erkennen und entspre-
chende Sicherheitsvorkehrungen zu treffen.
Das Multimeter ist kein Spielzeug, es gehört
nicht in Kinderhände.
Nicht im Zugriffsbereich von Kindern aufstel-
•
len, lagern oder betreiben.
Bei Nutzung des Multimeters durch Jugend-
•
liche, Auszubildende usw. ist der sichere
Umgang durch eine fachlich geeignete Per-
son zu überwachen.
Wenn Messungen durchgeführt werden, bei
•
denen Berührungsgefahr besteht, eine zwei-
te Person informieren.
1
Strommessung 20 A-Bereich
(Plus)
messung bis 2 A (Plus)
nungs- und Widerstandsmes-
sung (Plus)
