BRHun
Kundendienst Elektronik
Serviceunterlagen

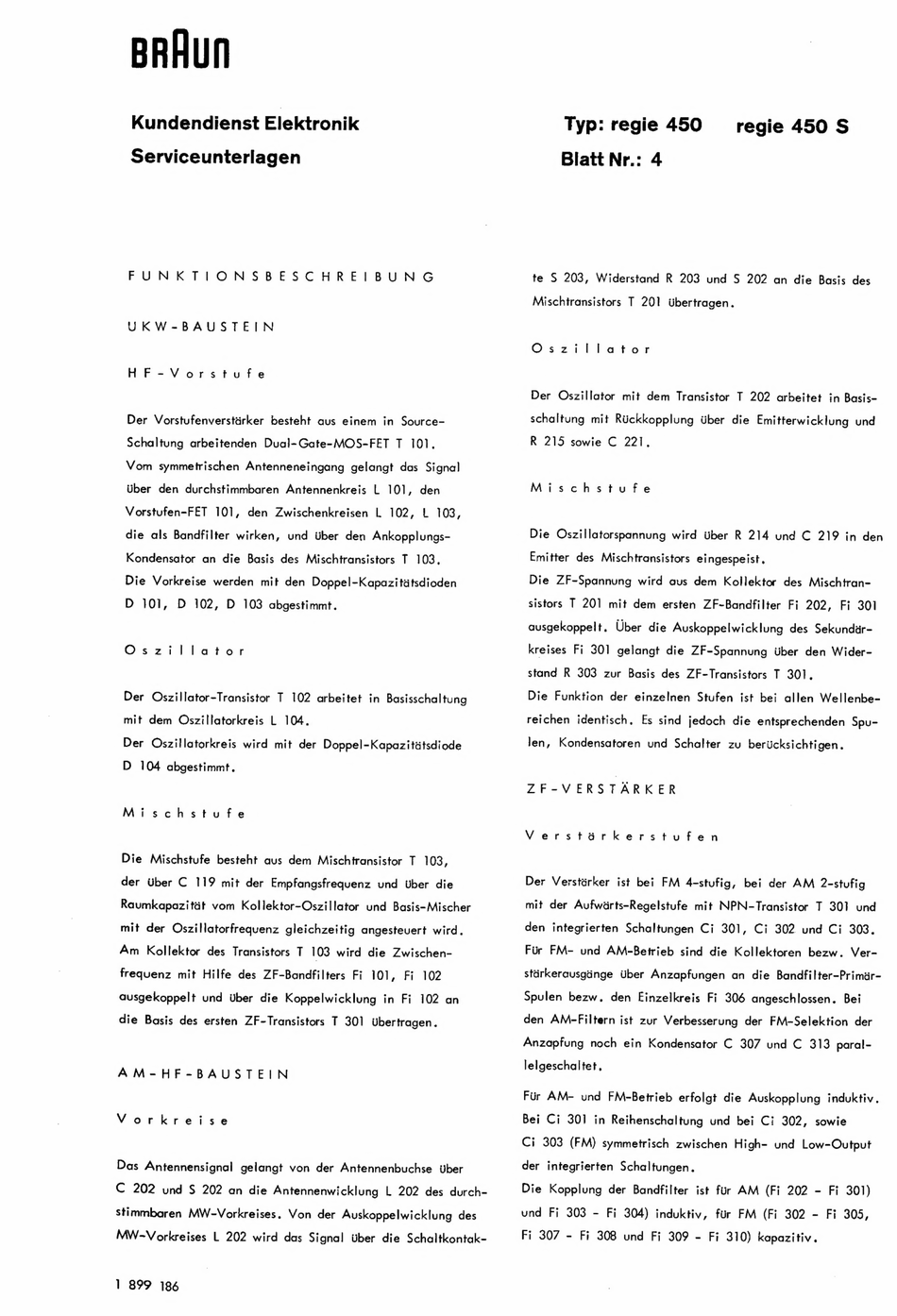

FUNKTIONSBESCHREIBUNG
UKW-BAUSTEIN
HF
-Vorstufe
Der Vorstufenverstarker besteht aus einem in Source-
Schaltung arbeitenden Dual-Gate-MOS-FET T 101.
Vom
symmetrischen Antenneneingang
gelangt das Signal
Uber den durchstimmbaren
Antennenkreis
L 101, den
Vorstufen-FET
101, den Zwischenkreisen
L 102,
L 103,
die als Bandfilter wirken, und Uber den Ankopplungs-
Kondensator an die Basis des Mischtransistors T 103,
Die Vorkreise werden mit den Doppel-Kapazititsdioden
D 101,
D 102, D 103 abgestimmt.
Oszillator
Der Oszillator-Transistor
T 102 arbeitet in Basisschaltung
mit dem QOszillatorkreis L 104.
Mischstufe
Die Mischstufe besteht aus dem Mischtransistor T 103,
der Uber C 119 mit der Empfangsfrequenz und Uber die
Raumkapazitat vom Kollektor-Oszillator und Basis-Mischer
mit der Oszillatorfrequenz gleichzeitig angestevert wird.
Am Kollektor des Transistors T 103 wird die Zwischen-
frequenz mit Hilfe des ZF-Bandfilters
Fi 101, Fi 102
ausgekoppelt und Uber die Koppelwicklung in Fi 102 an
AM-HF-BAUSTEIN
Vorkreise
1 899 186
Typ: regie 450
Blatt Nr.: 4
regie 450 S
te S 203, Widerstand
R 203 und S 202 an die Basis des
Mischiransistors T 201 Ubertragen.
Oszillator
Mischstufe
Die Oszillatorspannung wird Uber R 214 und C 219 in den
Emitter des Mischtransistors eingespeist.
Die ZF-Spannung wird aus dem Kollektor des Mischtran-
sistors T 201 mit dem ersten ZF-Bandfilter
Fi 202,
Fi 301
ausgekoppelt.
Uber die Auskoppelwicklung des Sekundar-
kreises Fi 301 gelangt die ZF-Spannung
Uber den Wider-
stand R 303 zur Basis des ZF-Transistors T 301.
Die Funktion der einzelnen Stufen ist bei allen Wellenbe-
reichen identisch.
Es sind jedoch die entsprechenden Spu-
len, Kondensatoren
und Schalter zu berticksichtigen.
ZF-VERSTARKER
Verstarkerstufen
Der Verstarker
ist bei FM 4-stufig,
bei der AM
2-stufig
mit der Aufwarts-Regelstufe mit NPN-Transistor T 301 und
den integrierten Schaltungen Ci 301, Ci 302 und Ci 303.
Fur FM- und AM-Betrieb sind die Kollektoren bezw. Ver-
stirkerausgtinge
Uber Anzapfungen
an die Bandfilter-Primar-
Spulen bezw. den Einzelkreis Fi 306 angeschlossen. Bei
den AM-Filtern ist zur Verbesserung der FM-Selektion der
Anzapfung noch ein Kondensator C 307 und C 313 paral-
lelgeschaltet.
Fur AM- und FM-Betrieb erfolgt die Auskopplung induktiv.
Bei Ci 30] in Reihenschaltung und bei Ci 302, sowie
Ci 303 (FM) symmetrisch zwischen High- und Low-Output
der integrierten Schaltungen.
Die Kopplung der Bandfilter ist fiir AM (Fi 202 - Fi 301)
und Fi 303 - Fi 304) induktiv, fur FM (Fi 302 - Fi 305,
Fi 307 - Fi 308 und Fi 309 - Fi 310) kapazitiv.
