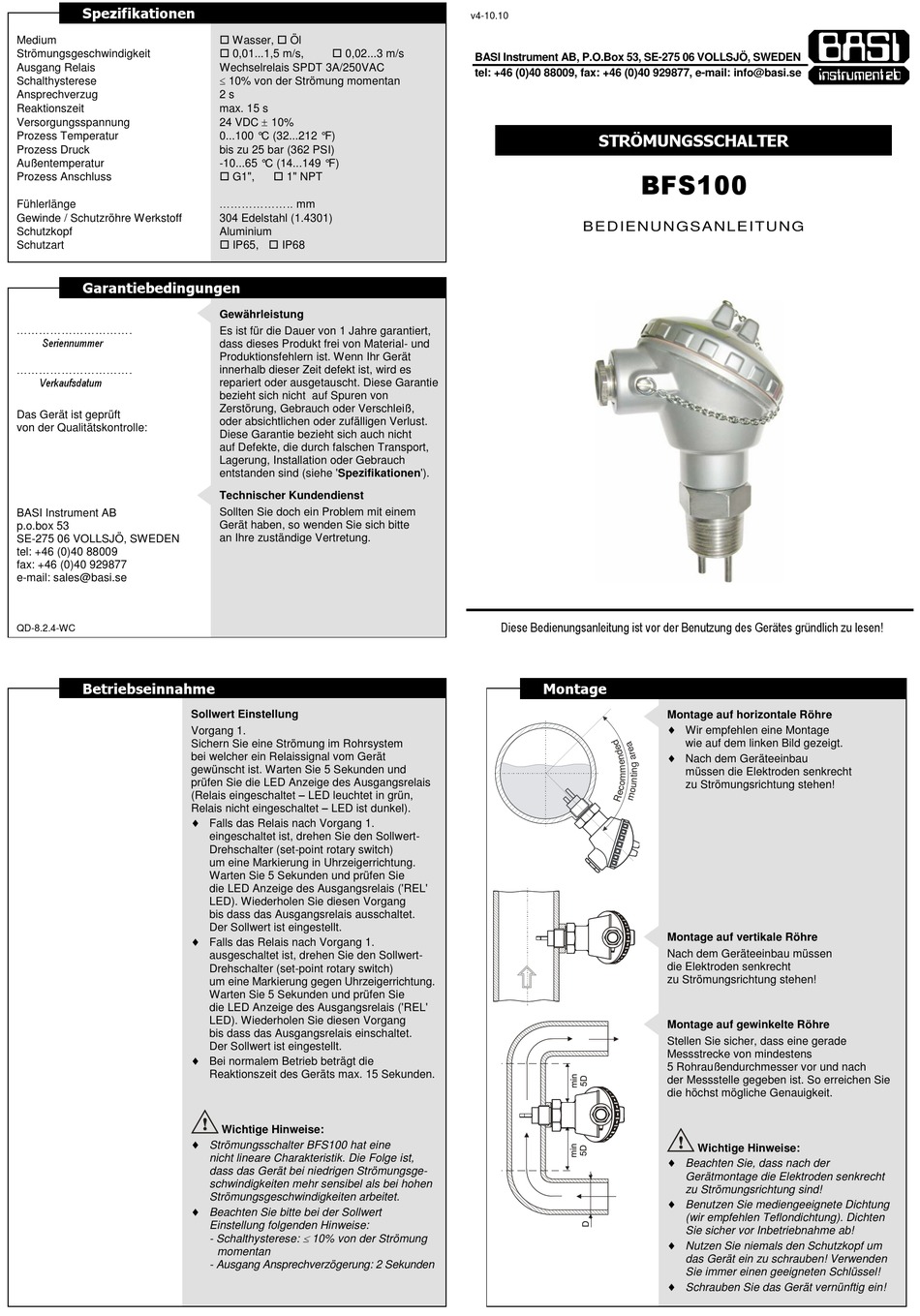

BASI BFS100 Bedienungsanleitung

Spezifikationen
Medium
Strömungsgeschwindigkeit
Ausgang Relais
Schalthysterese
Ansprechverzug
Reaktionszeit
Versorgungsspannung
Prozess Temperatur
Prozess Druck
Außentemperatur
Prozess Anschluss
Fühlerlänge
Gewinde / Schutzröhre Werkstoff
Schutzkopf
Schutzart
Garantiebedingungen
...............................
Seriennummer
...............................
Verkaufsdatum
Das Gerät ist geprüft
von der Qualitätskontrolle:
BASI Instrument AB
p.o.box 53
SE-275 06 VOLLSJÖ, SWEDEN
tel: +46 (0)40 88009
fax: +46 (0)40 929877
e-mail: sales@basi.se
QD-8.2.4-WC
Betriebseinnahme
 Wasser,  Öl
 0,01...1,5 m/s,  0,02...3 m/s
Wechselrelais SPDT 3A/250VAC
 10% von der Strömung momentan
2 s
max. 15 s
24 VDC  10%
0...100 °C (32...212 °F)
bis zu 25 bar (362 PSI)
-10...65 °C (14...149 °F)
 G1",  1" NPT
.................... mm
304 Edelstahl (1.4301)
Aluminium
 IP65,  IP68
Gewährleistung
Es ist für die Dauer von 1 Jahre garantiert,
dass dieses Produkt frei von Material- und
Produktionsfehlern ist. Wenn Ihr Gerät
innerhalb dieser Zeit defekt ist, wird es
repariert oder ausgetauscht. Diese Garantie
bezieht sich nicht auf Spuren von
Zerstörung, Gebrauch oder Verschleiß,
oder absichtlichen oder zufälligen Verlust.
Diese Garantie bezieht sich auch nicht
auf Defekte, die durch falschen Transport,
Lagerung, Installation oder Gebrauch
entstanden sind (siehe 'Spezifikationen').
Technischer Kundendienst
Sollten Sie doch ein Problem mit einem
Gerät haben, so wenden Sie sich bitte
an Ihre zuständige Vertretung.
Sollwert Einstellung
Vorgang 1.
Sichern Sie eine Strömung im Rohrsystem
bei welcher ein Relaissignal vom Gerät
gewünscht ist. Warten Sie 5 Sekunden und
prüfen Sie die LED Anzeige des Ausgangsrelais
(Relais eingeschaltet – LED leuchtet in grün,
Relais nicht eingeschaltet – LED ist dunkel).

Falls das Relais nach Vorgang 1.
eingeschaltet ist, drehen Sie den Sollwert-
Drehschalter (set-point rotary switch)
um eine Markierung in Uhrzeigerrichtung.
Warten Sie 5 Sekunden und prüfen Sie
die LED Anzeige des Ausgangsrelais ('REL'
LED). Wiederholen Sie diesen Vorgang
bis dass das Ausgangsrelais ausschaltet.
Der Sollwert ist eingestellt.

Falls das Relais nach Vorgang 1.
ausgeschaltet ist, drehen Sie den Sollwert-
Drehschalter (set-point rotary switch)
um eine Markierung gegen Uhrzeigerrichtung.
Warten Sie 5 Sekunden und prüfen Sie
die LED Anzeige des Ausgangsrelais ('REL'
LED). Wiederholen Sie diesen Vorgang
bis dass das Ausgangsrelais einschaltet.
Der Sollwert ist eingestellt.

Bei normalem Betrieb beträgt die
Reaktionszeit des Geräts max. 15 Sekunden.
Wichtige Hinweise:

Strömungsschalter BFS100 hat eine
nicht lineare Charakteristik. Die Folge ist,
dass das Gerät bei niedrigen Strömungsge-
schwindigkeiten mehr sensibel als bei hohen
Strömungsgeschwindigkeiten arbeitet.

Beachten Sie bitte bei der Sollwert
Einstellung folgenden Hinweise:

- Schalthysterese: 10% von der Strömung
momentan
- Ausgang Ansprechverzögerung: 2 Sekunden
v4-10.10
BASI Instrument AB, P.O.Box 53, SE-275 06 VOLLSJÖ, SWEDEN
tel: +46 (0)40 88009, fax: +46 (0)40 929877, e-mail: info@basi.se
STRÖMUNGSSCHALTER
BFS100
B E D IE N U N GS A N L E I TU N G
Diese Bedienungsanleitung ist vor der Benutzung des Gerätes gründlich zu lesen!
Montage
Montage auf horizontale Röhre

Wir empfehlen eine Montage
wie auf dem linken Bild gezeigt.

Nach dem Geräteeinbau
müssen die Elektroden senkrecht
zu Strömungsrichtung stehen!
Montage auf vertikale Röhre
Nach dem Geräteeinbau müssen
die Elektroden senkrecht
zu Strömungsrichtung stehen!
Montage auf gewinkelte Röhre
Stellen Sie sicher, dass eine gerade
Messstrecke von mindestens
5 Rohraußendurchmesser vor und nach
der Messstelle gegeben ist. So erreichen Sie
die höchst mögliche Genauigkeit.
Wichtige Hinweise:

Beachten Sie, dass nach der
Gerätmontage die Elektroden senkrecht
zu Strömungsrichtung sind!

Benutzen Sie mediengeeignete Dichtung
(wir empfehlen Teflondichtung). Dichten
Sie sicher vor Inbetriebnahme ab!

Nutzen Sie niemals den Schutzkopf um
das Gerät ein zu schrauben! Verwenden
Sie immer einen geeigneten Schlüssel!

Schrauben Sie das Gerät vernünftig ein!
