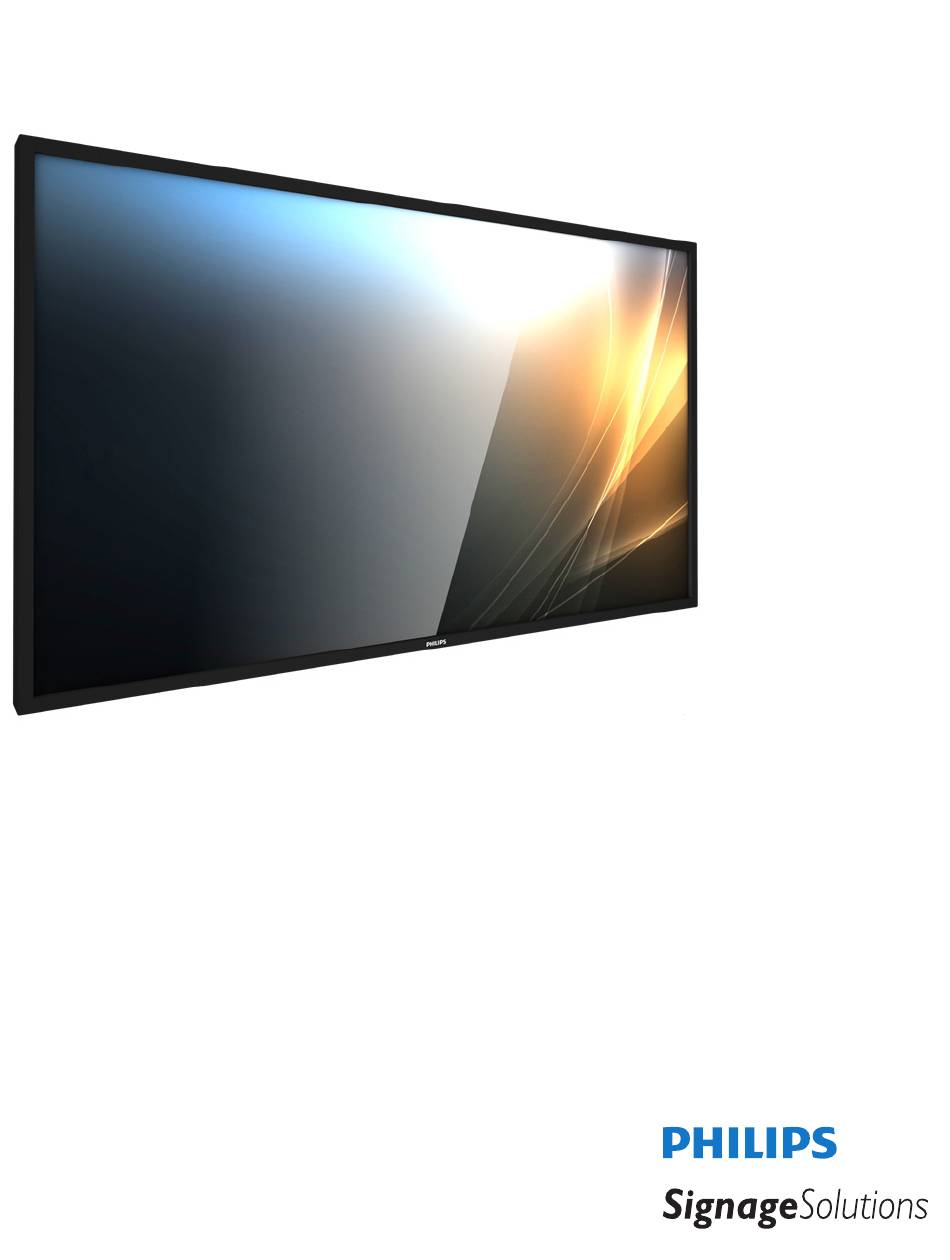

- Seite 1 86BDL3012T V1.01 www.philips.com/welcome Bedienungsanleitung (Deutsch)
- Seite 2 • Entfernen Sie alle Gegenstände, die ggf. in die Belüftungsöffnungen fallen oder die adäquate Kühlung der Displayelektronik behindern könnten. • Die Belüftungsöffnungen des Gehäuses dürfen niemals abgedeckt werden. • Vergewissern Sie sich bei der Aufstellung des Anzeigegerätes, dass Netzstecker und Steckdose leicht erreichbar sind. • Wenn Sie das Anzeigegerät durch Ziehen des Netzkabels abschalten, warten Sie 6 Sekunden, bevor Sie das Netzkabel zum Normalbetrieb wieder anschließen. • Achten Sie darauf, stets ein zugelassenes Netzkabel von Philips zu verwenden. Wenn Ihr Netzkabel fehlt, nehmen Sie bitte Kontakt mit Ihrem örtlichen Kundencenter auf. • Setzen Sie das Display im Betrieb keinen starken Vibrationen und Erschütterungen aus. • Das Display darf während des Betriebs oder Transports keinen Stößen oder Schlägen ausgesetzt und nicht fallen gelassen werden. • Die Ringschraube dient der kurzfristigen Wartung und Installation. Sie sollten die Ringschraube nicht länger als 1 Stunde verwenden. Eine längere Benutzung ist untersagt. Bitte halten Sie bei Verwendung der Ringschraube einen Sicherheitsbereich unter dem Display ein.
- Seite 3 86BDL3012T Vor dem Anschließen und Benutzen des Displays die folgenden Anweisungen lesen und befolgen: • Ziehen Sie das Netzkabel, wenn Sie das Anzeigegerät längere Zeit nicht benutzen. • Ziehen Sie das Netzkabel, wenn Sie das Anzeigegerät mit einem leicht angefeuchteten Tuch reinigen. Wenn der Bildschirm ausgeschaltet ist, kann er mit einem trockenen Tuch abgewischt werden. Verwenden Sie jedoch niemals Flüssigkeiten auf Alkohol-, Lösungsmittel- oder Ammoniakbasis. • Wenden Sie sich an einen Servicetechniker, falls das Anzeigegerät nicht normal funktioniert, obwohl Sie die Anweisungen in dieser Anleitung befolgen. • Das Gehäuse darf nur von qualifizierten Service-Technikern geöffnet werden. • Achten Sie darauf, dass das Anzeigegerät weder direkter Sonneneinstrahlung noch einer anderen Wärmequelle (z. B. einer Heizung) ausgesetzt ist.
- Seite 4 86BDL3012T Hinweis vom polnischen Zentrum für Prüfungen und Zertifizierungen Das Gerät sollte mit Strom aus einer Steckdose mit angeschlossener Schutzschaltung (dreipolige Steckdose) gespeist werden. Alle Geräte, die zusammenarbeiten (Computer, Anzeigegerät, Drucker etc.), sollten dieselbe Stromversorgung nutzen. Der Außenleiter der elektrischen Installation des Zimmers sollte über eine Reserve-Kurzschluss-Schutzvorrichtung in Form einer Sicherung mit einem Nominalwert von maximal 16 Ampere (A) verfügen. Zur vollständigen Abschaltung des Gerätes muss das Netzkabel aus der Steckdose gezogen werden; diese sollte sich in der Nähe des Gerätes befinden und leicht zugänglich sein. Eine Schutzkennzeichnung „B“ bestätigt, dass das Gerät mit den Schutzgebrauchsanforderungen der Standards PN-93/T-42107 und PN-89/E-06251 übereinstimmt. Elektrische, magnetische und elektromagnetische Felder („EMF“) 1. Wir produzieren und verkaufen zahlreiche Produkte an Verbraucher, die – wie jedes andere elektronische Gerät – die Fähigkeit haben, elektromagnetische Signale auszusenden und zu empfangen.
- Seite 5 86BDL3012T Informationen ausschließlich für Großbritannien Warnung – dieses Gerät muss geerdet sein. Wichtig: Dieses Gerät wird mit einem geprüften angegossenen 13-A-Stecker geliefert. Gehen Sie zum Austauschen einer Sicherung bei diesem Steckertyp wie folgt vor: 1. Entfernen Sie die Abdeckung des Sicherungsfachs und die Sicherung. 2. Bringen Sie eine neue Sicherung an BS 1362 5A, A.S.T.A. oder BSI-geprüfter Typ. 3. Setzen Sie die Abdeckung des Sicherungsfachs wieder auf. Falls der Stecker nicht in Ihre Steckdose passt, sollte er abgeschnitten und durch einen geeigneten 3-poligen Stecker ersetzt werden. Falls der Netzstecker eine Sicherung enthält, sollte diese einen Wert von 5 A haben. Falls der Stecker keine Sicherung nutzt, sollte die Sicherung am Verteiler nicht mehr als 5 A aufweisen.
- Seite 6 86BDL3012T China-RoHS 根据中国大陆《电子电气产品有害物质限制使用标识要求》，以下部分列出了本产品中可能包含的有害 物质的名称和含量。 有害物质 部件名称 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (Cr (VI)) (PBB) (PBDE) 外壳 ○ ○ ○ ○ ○ ○ 液晶显示屏 × ○ ○ ○ ○ ○ 电路板组件* × ○ ○ ○ ○ ○...
- Seite 7 86BDL3012T 《废弃电器电子产品回收处理管理条例》提示性说明 为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品 回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。 限用物質及其化學符號 單元 鉛 汞 鎘 六價鉻 多溴聯苯 多溴二苯醚 (Pb) (Hg) (Cd) (PBB) (PBDE) 塑料外框 ○ ○ ○ ○ ○ ○ 後殼 ○ ○ ○ ○ ○ ○ 液晶面板 － ○ ○ ○ ○ ○ 電路板組件 －...
- Seite 8 Ihr neues Public Information Display enthält Materialien, die recycelt und wiederverwertet werden können. Spezialisierte Unternehmen können Ihr Produkt zur Erhöhung der Menge an wiederverwertbaren Materialien und zur Minimierung der Entsorgungsmenge recyceln. Bitte informieren Sie sich bei Ihrem örtlichen Philips-Händler über die örtlichen Richtlinien zur Entsorgung Ihres alten Anzeigegerätes. (Für Kunden in Kanada und den Vereinigten Staaten) Dieses Produkt kann Blei und/oder Quecksilber enthalten.
- Seite 9 86BDL3012T Batterien EU: Die durchgestrichene Abfalltonne auf Rädern zeigt an, dass verbrauchte Batterien und Akkumulatoren nicht über den Hausmüll entsorgt werden dürfen! Es gibt ein separates Sammelsystem für verbrauchte Batterien und Akkumulatoren, die sachgemäße Handhabung und Recycling entsprechend der Gesetzgebung erlauben. Einzelheiten zu Sammel- und Recyclingsystemen erhalten Sie von Ihrer Stadtverwaltung. Schweiz: Alte Batterien und Akkumulatoren müssen an die Verkaufsstelle zurückgebracht werden. Andere Nicht-EU-Länder: Bitte erkundigen Sie sich bei Ihrer Stadtverwaltung nach der richtigen Methode zur Entsorgung alter Batterien und Akkumulatoren. Entsprechend der EU-Richtlinie 2006/66/EG dürfen Batterien/Akkumulatoren nicht unsachgemäß entsorgt werden. Der Akku muss zur Sammlung durch lokale Entsorgungsdienste getrennt werden. Após o uso, as pilhas e/ou baterias deverão ser entregues ao...
- Seite 10 86BDL3012T Inhalt 4.3.1. Musikdateien wiedergeben ......16 4.3.2. Filme wiedergeben ..........16 4.3.3. Fotodateien wiedergeben ........ 16 Auspacken und installieren .............xi 4.4. So verwenden Sie den Opera-Browser (HTML5) 17 1.1. Transportieren und auspacken ...........xi OSD-Menü ................18 1.2. Lieferumfang ...................1 5.1. Durch das OSD-Menü navigieren ........18 1.3. Installationshinweise ..............1 5.1.1. Mit der Fernbedienung durch das OSD- 1.4. An einer Wand montieren .............2 Menü navigieren .............18 1.4.1.
- Seite 11 86BDL3012T Auspacken und installieren 1.1. Transportieren und auspacken Hinweis zum Transport • Halten Sie den Karton immer in vertikaler Ausrichtung. Platzieren Sie den Karton NICHT in anderer Ausrichtung. • Platzieren Sie KEIN Objekt auf dem Karton. • Wenden Sie KEINE Erschütterungen/Stöße auf das Produkt an. • Bewegen Sie den Karton mit einem Stapler. • Lassen Sie das Produkt NICHT fallen. Starke Erschütterungen könnten Komponenten im Inneren beschädigen. • Bewegen Sie einen einzelnen Karton mit einer kleinen Palette mittels Stapler. Karton Kleine Palette Große Palette...
- Seite 12 86BDL3012T Hinweis zum Transport 1. Entfernen Sie das Band rund um den Karton. 2. Schneiden Sie das Band an der Oberseite mit einer Klinge durch und öffnen Sie den Karton. 3. Nehmen Sie die Polster vorsichtig heraus. 4. Entfernen Sie die Kunststoff-Kartonriegel und den oberen Karton.
- Seite 13 86BDL3012T 5. Das Display muss von zwei Erwachsenen mit beiden Händen aus dem Karton genommen werden. • Berühren Sie den Bildschirm zur Vermeidung möglicher • Halten Sie das Display beim Transportieren vertikal. Kratzer nicht. Transportieren Sie das Display an den Griffen. 90° 90° • Platzieren Sie das Display vertikal und so, dass das Gewicht gleichmäßig auf die Oberfläche verteilt ist. xiii...
- Seite 14 86BDL3012T Vor Installation des Displays • Dieses Produkt ist gemeinsam mit dem Standardzubehör in einem Karton verpackt. • Jegliches optionales Zubehör wird separat verpackt. • Das Display muss von mindestens zwei (2) Erwachsenen transportiert werden. • Stellen Sie nach dem Öffnen des Kartons sicher, dass der Lieferumfang vollständig und unbeschädigt ist. 1.2. Lieferumfang Bitte prüfen Sie, ob Ihr Lieferumfang folgende Artikel enthält: • LC-Display • Kurzanleitung NORMAL • Fernbedeinung mit AAA-Batterien SOURCE FORMAT • Netzkabel LIST INFO ADJUST OPTIONS • RS232-Kabel • RS232-Daisy-Chain-Kabel ID SET ENTER • IR-Sensorkabel...
- Seite 15 86BDL3012T 1.4. An einer Wand montieren Zur Montage dieses Anzeigegerätes an einer Wand wird ein herkömmliches Wandmontageset (handelsüblich) benötigt. Es wird empfohlen, eine mit TÜV- GS und/oder UL1678 in Nordamerika konforme Montageschnittstelle zu verwenden. Schutzabdeckung VESA-Gitter Tisch 1. Bereiten Sie einen flachen, horizontalen Untergrund vor, der größer als das Display ist. Durch Ausbreiten einer dicken Schutzfolie können Sie Ihre Arbeit vereinfachen, ohne den Bildschirm zu verkratzen. 2. Achten Sie darauf, dass sämtliches Zubehör zur Montage dieses Gerätes griffbereit ist (Wandhalterung, Deckenhalterung, Standfüße etc.). 3. Befolgen Sie die mit dem Basismontageset gelieferten Anweisungen. Fehler bei der Befolgung des Montageverfahrens können das Gerät beschädigen oder Verletzungen des Benutzers oder Installateurs zur Folge haben.
- Seite 16 86BDL3012T Teile und Funktionen 2.1. Bedienfeld MUTE INPUT MENU [ ]-Taste Fernbedienungssensor und Betriebsstatusanzeige Zum Einschalten des Anzeigegerätes bzw. zum Versetzen in den • Empfängt die Befehlssignale von der Fernbedienung. Bereitschaftsmodus. • Zeigt den Betriebsstatus des Anzeigegerätes ohne OPS: - Leuchtet grün, wenn das Anzeigegerät eingeschaltet ist [Stumm]-Taste - Leuchtet rot, wenn sich das Anzeigegerät im Zum De-/Aktivieren der Stummschaltung. Bereitschaftsmodus befindet [Eingabe]-Taste - Wenn {Zeitplan} aktiviert ist, blinkt die Leuchte grün und rot Zur Auswahl einer Eingangsquelle. - Wenn die Leuchte rot blinkt, weist dies darauf hin, dass ein...
- Seite 17 86BDL3012T 2.2. Eingabe/Ausgänge TOUCH Service Port EXT. SPK TERMINAL SPEAKER SWITCH AUDIO OUT AUDIO IN SPDIF IR-OUT IR-IN VGA IN DP OUT DP IN RS232 RS232 Y/CVBS AUDIO L AUDIO R 100-240V DVI IN RJ45 HDMI1 IN HDMI2 IN HDMI3 IN 50-60Hz 2.5A...
- Seite 18 86BDL3012T 2.2.1. Batterien in die Fernbedienung einlegen Die Fernbedienung wird durch zwei AAA-Batterien (1,5 V) mit Strom versorgt. So installieren oder ersetzen Sie die Batterien: 1. Schieben Sie die Abdeckung zum Öffnen ab. 2. Legen Sie die Batterien richtig herum (+ und -) ein. 3. Bringen Sie die Abdeckung wieder an. Vorsicht: Durch falsche Verwendung von Batterien könnten diese auslaufen oder explodieren. Achten Sie darauf, die nachstehenden Anweisungen zu befolgen: • Legen Sie die AAA-Batterien richtig herum (+ und -) ein. • Kombinieren Sie nicht verschiedene Batterietypen. • Kombinieren Sie nicht neue und alte Batterien. Andernfalls könnten die Batterien auslaufen oder es könnte sich die Lebenszeit der Batterien verringern. • Entfernen Sie erschöpfte Batterien umgehend, damit kein Elektrolyt in das Batteriefach ausläuft. Berühren Sie kein Elektrolyt, da andernfalls Ihre Haut verletzt werden könnte.
- Seite 19 86BDL3012T 2.3. Remote Control (Fernbedienung) ] Liste-Taste Reserviert. 2.3.1. Allgemeine Funktionen Navigationstasten Root-Menü: Ruft das OSD von Smart picture auf. Hauptmenü: Navigieren Sie das ausgewählte Element zur Anpassung nach oben. IR-Daisy-Chain-Menü: Zum Erhöhen der ID-Nummer der Steuerungsgruppe. Root-Menü: Ruft das Audioquelle-OSD auf. Hauptmenü: Navigieren Sie die ausgewählte Leiste zur Anpassung nach unten. IR-Daisy-Chain-Menü: Zum Verringern der ID-Nummer der Steuerungsgruppe. Hauptmenü: Zum Aufrufen der vorherigen Menüebene. Eingangsmenü: Zum Ausblenden des Eingangsmenüs.
- Seite 20 86BDL3012T 2.3.2. ID-Fernbedienung Drücken Sie [ID] und die rote LED blinkt zweimal. 1. Drücken Sie die [ID Einstellen]-Taste zum Aufrufen des ID-Modus Stellen Sie bei Verwendung mehrerer Anzeigegeräte die länger als 1 Sekunde. Die rote LED leuchtet auf. Fernbedienungsnummer ein. Durch erneutes Drücken der [ID Einstellen]-Taste verlassen Sie den ID-Modus. Die rote LED erlischt. Drücken Sie zur Auswahl des Anzeigegerätes, das Sie steuern möchten, die Zifferntasten [0] – [9]. Beispiel:Drücken Sie für Anzeigenummer 1 [0] und [1] und für Anzeigenummer 11 [1] und [1]. Die verfügbaren Kennungen reichen von [01] bis [255]. 2. Falls innerhalb von 10 Sekunden keine Taste gedrückt wird, wird der ID-Modus beendet. 3. Falls eine falsche Taste gedrückt wird, warten Sie 1 Sekunde, bis die roten LED-Leuchten erlöschen und sich wieder einschalten. Drücken Sie dann die richtigen Ziffern. 4. Drücken Sie zum Bestätigen der Auswahl die [Eingabe]-Taste. Die rote LED blinkt zweimal und erlischt dann.
- Seite 21 86BDL3012T 2.4. Gummiabdeckung ■ Bitte lassen Sie die Gummiecken immer am Display, sofern das Display nicht an der Wand montiert wird. ■ Bitte bewahren Sie Gummiecken und Rändelschrauben angemessen auf und verwenden Sie diese zum Schutz des Displays, wenn sich dieses nicht an der Wand befindet.
- Seite 22 86BDL3012T Externes Gerät anschließen 3.1. Externes Gerät anschließen (DVD/VCR/VCD) 3.1.1. Component-Videoeingang verwenden RS232 RS232 Y/CVBS AUDIO L AUDIO R DVD / VCR / VCD HDMI1 IN HDMI2 IN HDMI3 IN DVI IN [Audio-Eingang] Audioausgang Component-Ausgang (YPbPr) [Component-Eingang] (YPbPr) 3.1.2. Videoquelleneingang verwenden...
- Seite 23 86BDL3012T 3.2. PC anschließen 3.2.1. VGA-Eingang verwenden [VGA-Audio-Eingang] Audioausgang AUDIO OUT AUDIO IN SPDIF IR-OUT VGA-Ausgang, IR-IN D-Sub, 15-polig VGA IN [VGA-Eingang] 3.2.2. DVI-Eingang verwenden [VGA-Audio-Eingang] Audioausgang AUDIO OUT AUDIO IN SPDIF IR-OUT DVI-Ausgang IR-IN DVI IN VGA IN [DVI-Eingang]...
- Seite 24 86BDL3012T 3.2.4. DisplayPort-Eingang verwenden [DisplayPort-Eingang] DisplayPort-Ausgang DP IN 3.3. Audiogerät anschließen 3.3.1. Externe Lautsprecher anschließen EXT. SPK TERMINAL Externe Lautsprecher 3.3.2. Externes Audiogerät anschließen Audioeingang [Audio-Ausgang] SPEAKER SWITCH AUDIO OUT Stereoverstärker AUDIO IN SPDIF [SPDIF-Ausgang] 3.4. Mehrere Anzeigegeräte in einer Daisy Chain-Konfiguration anschließen Sie können mehrere Anzeigegeräte zur Erzeugung einer Daisy-Chain-Konfiguration miteinander verbinden (z.
- Seite 25 86BDL3012T 3.4.2. Digitale Videoverbindung Verbinden Sie den Anschluss [DP-Ausgang] von Anzeigegerät 1 mit dem Anschluss [DP-Eingang] von Anzeigegerät 2. ANZEIGE 1 ANZEIGE 2 [DP] [DP-Eingang] [DP-Ausgang] [DP-Eingang] 3.5. IR-Verbindung Externer Infrarotempfänger ANZEIGE ANZEIGE [IR-Eingang] [IR-Ausgang] [IR-Eingang] Hinweis: Dieser Infrarotempfänger dieses Displays wird abgeschaltet, wenn etwas an den [IR-Eingang] angeschlossen wird. 3.6. Infrarotsignal durchschleifen [IR-Ausgang] DVD / VCR / VCD [IR-Eingang] (DVD / VCR / VCD)
- Seite 26 86BDL3012T 3.7. Kabelnetzwerkverbindung Internet Router [RJ-45] [RJ-45]...
- Seite 27 86BDL3012T 3.8. Sensorbedienung Vergrößern Berühren Sie das Ziel am Bildschirm mit zwei Fingerkuppen, bewegen Dieses Anzeigegerät ist mit einem berührungsempfindlichen Bildschirm Sie die Finger dann zum Vergrößern des Bildschirminhaltes auseinander. ausgestattet und unterstützt Windows Touch-Funktionen durch Singletouch- oder Multitouch-Bedienung. Sie können die Bilder oder Wörter am Bildschirm sanft mit Ihren Fingern berühren und Ihr Computer reagiert. Folgende Beschreibung stellt einige typische Gesten dar. Weitere Einzelheiten zur Sensorbedienung entnehmen Sie bitte der Windows- Bedienungsanleitung. Einmal antippen Berühren Sie das Ziel am Bildschirm kurz mit einer Fingerkuppe, dann loslassen. Verkleinern Berühren Sie das Ziel am Bildschirm mit zwei Fingerkuppen, bewegen Sie die Finger dann zum Verkleinern des Bildschirminhaltes zueinander. Bitte beachten Sie, dass ein Touchscreen auf eine leichte Berührung mit Ihrer Fingerspitze beim Tippen innerhalb einer Entfernung von 4 mm über dem Touchscreen reagiert. Doppelt antippen Berühren Sie das Ziel am Bildschirm zweimal kurz mit einer Fingerkuppe, Berühren und halten...
- Seite 28 Service Port EXT. SPK TERMINAL SPEAKER SWITCH AUDIO OUT AUDIO IN SPDIF IR-OUT IR-IN VGA IN DP OUT DP IN 5. SDK, erhältlich auf der Webseite www.philips.com/signagesolutions-support, für Entwicklung von 20-Punkt-Anwendungen für Windows und Linux. 6. Bei Mac OS 10.10 sollten Sie die Berührungsposition über das Werkzeug „TouchService“ neu definieren und die Mausbedienung simulieren (einzelne Berührung). Installieren Sie zunächst das Tool „TouchService“ unter Mac OS, befolgen Sie dann die Anweisungen in der Touch-Serviceanleitung im Softwarepaket „TouchService“, das über die Webseite www.philips.com/signagesolutions-support erhältlich ist. 7. Aktuellste Informationen über Mac-OS-X-Modusunterstützung finden Sie unter www.philips.com/signagesolutions-support.
- Seite 29 86BDL3012T Bedienung 4.3. Wiedergabeoptionen HINWEIS: B ei den in diesem Abschnitt erwähnten Steuertasten 4.3.1. Musikdateien wiedergeben handelt es sich um Fernbedienungstasten, sofern Musik 1. Wählen Sie aus der Titelleiste. nicht anders angegeben. Music 4.1. Angeschlossene Videoquelle anschauen 2. Wählen Sie einen Audiotitel, drücken Sie dann die Taste [ ]. Hinweise zum Anschluss externer Geräte finden Sie auf Seite 9. • Wählen Sie zur Wiedergabe aller Titel in einem Ordner 1. Drücken Sie die SOURCE-Taste [ Alle einen Musikordner. Drücken Sie dann die Taste [...
- Seite 30 86BDL3012T 4.4. So verwenden Sie den Opera-Browser Hinweise: (HTML5) • Der Opera-Browser unterstützt kein Flash-Format. • Der Browser ist keine Videoquelle. Bei einem Neustart des Displays BROWSER 1. Drücken Sie die Taste [ ] SOURCE, wählen Sie bleibt der Browser-Bildschirm nicht erhalten. aus, und drücken Sie die Taste [ ]. 2. Bewegen Sie den Cursor auf die URL-Adresszeile. Drücken Sie die Taste [ ], eine virtuelle Tastatur erscheint. Sie können den Cursor zur Eingabe der URL-Adresse bewegen. Wählen Sie nach...
- Seite 31 86BDL3012T OSD-Menü 5.2. OSD-Menü in der Übersicht Im Folgenden wird eine Übersicht der OSD-Struktur (On-Screen- 5.2.1. Menü “Bild” Display-Struktur) dargestellt. Sie können diese als Referenz für die weitere Anpassung Ihres Displays verwenden. Helligkeit Bild 5.1. Durch das OSD-Menü navigieren Kontrast Schärfe Bildschirm Schwarzwert 5.1.1. Mit der Fernbedienung durch das OSD- Tönung Menü navigieren Audio Farbe SOURCE FORMAT...
- Seite 32 86BDL3012T Farbtemperatur Horizontale Bildlage Wählen Sie eine Farbtemperatur für das Bild aus. Eine niedrigere Drücken Sie die Taste [ ], um das Bild nach rechts zu bewegen, oder Farbtemperatur verleiht dem Bild eine rötliche Tönung, eine höhere drücken Sie die Taste [ ], um das Bild nach links zu bewegen. Farbtemperatur eine bläuliche Tönung. HINWEISE: Die Optionen sind: {3000K}/{4000K}/{5000K}/{6500K}/{7500K}/ • Die Anpassung der horizontalen Bildlage ist nur für den VGA- {9300K}/{10000K}/{Nativ}/{Benutzer 1}/{Benutzer 2}. Eingang aktiv. Farbsteuerung • Die horizontale Bildlage kann nicht angepasst werden, wenn {Pixel shift} aktiviert ist. Sie können die Farbtöne des Bildes genau einstellen, indem Sie die Einstellungen User-R (Rot), User-G (Grün) und User-B (Blau) einzeln...
- Seite 33 86BDL3012T Freier Zoom Maximallautstärke Mit dieser Funktion können Sie die Zoom-Einstellungen detaillierter auf Stellen Sie den eigenen Grenzwert für die Maximallautstärke ein. das anzuzeigende Bild anpassen. So wird verhindert, dass der Ton zu laut wiedergegeben wird. HINWEIS: D ieses Element ist nur aktiv, wenn für den {Zoom- Minimallautstärke Modus} die Einstellung {Benutzerdefiniert} gilt. Stellen Sie den eigenen Grenzwert für die Minimallautstärke ein. Zoom Stumm Erweitert gleichzeitig die Horizontale und Schalten Sie die Stummschaltung ein/aus. Vertikale des Bildes. Audio-Rücksetzung Setzen Sie alle Einstellungen im Menü „Audio“ auf die Werkseinstellungen H Zoom zurück. Erweitert nur die Horizontale des Bildes. 5.2.4. Menü “Bild im Bild” V Zoom Untermodus Bild Erweitert nur die Vertikale des Bildes. PIP-Größe...
- Seite 34 86BDL3012T Bild-im-Bild-Position • {Ein erzwingen} – Das Display schaltet sich ein, wenn das Netzkabel an eine Steckdose angeschlossen wird. Wählen Sie die Position des Nebenbildes im PIP-Modus (Bild-im-Bild- Modus) aus. • {Letzter Zustand} – Das Display kehrt zu dem Betriebszustand (Ein/Aus/Standby) zurück, den es zuletzt vor dem Entfernen und Die Optionen sind: {Unten rechts}/{Unten links}/{Oben rechts}/{Oben Wiederanschließen des Netzkabels hatte. links}. Autom. Einstellung PIP ändern Mit dieser Funktion wird die Anzeige des VGA-Eingangsbildes Wechseln Sie das Eingangssignal von Haupt- und Unterfenster für den automatisch optimiert. PIP/POP/Schnelltauschmodus. HINWEIS: D ieses Element ist nur für den VGA-Eingang aktiv. PIP-Rücksetzung Energiesparen Setzen Sie alle Einstellungen im Menü „PIP“ auf die Werkseinstellungen zurück. Mit dieser Einstellung können Sie den Energieverbrauch automatisch reduzieren.
- Seite 35 86BDL3012T 5.2.6. Menü “Konfiguration 2” Netzwerkeinstell OSD anzeigedauer Netzwerk-Host-Name Konfiguration 2 OSD horizontale bildlage DHCP Deaktivieren IP-Adresse OSD vertikale bildlage Erw. Einst. Subnetzmaske Informations-OSD 10 Sec. Standard Gateway Logo DNS1 Eingabe OSD-Rotation Querformat DNS2 Monitor-ID Aktion MAC-Adresse Anmeldename a d m Überhitzungsstatus...
- Seite 36 86BDL3012T Betrieb-LED-Leuchte Der Zahlenbereich der Neigung liegt zwischen 1 und 15. Die Standardeinstellung ist 1. Mit der Einrichtungsfunktion {Auto-ID} Zur Steuerung der Betrieb-LED wählen. können Sie die {Monitor-ID} des angeschlossenen Geräts gemäß Die Optionen sind: {Aus} / {Ein} (Standard). den Einstellungen für {Neigung} einrichten. Konfiguration rücksetzen Beispiel: Für die Neigung ist 4 eingestellt. Setzen Sie alle Einstellungen im Menü „Konfiguration 2“ auf die Werkseinstellungen zurück. 5.2.7. Menü “Erw. Einst.” Eingangsauflösung Autom Konfiguration 2 IR-steuerung Aktion Tastatur kontrolle Aktion Erw. Einst. Kacheln Aktion Datum & zeit...
- Seite 37 86BDL3012T Wert von {Control Group ID} (Gruppen-ID steuern) anzupassen. • {Switch on delay} (Einschaltverzögerung) – Stellen Sie die Zeit für die Einschaltverzögerung ein (in Sekunden). Bei der Standardoption Tastatur-Kontrolle {Autom} werden die Displays gemäß ihrer ID-Nummer der Reihe Aktivieren oder deaktivieren Sie die Tastatur des Displays (Steuertasten). nach eingeschaltet. Die Optionen sind: {Aus/Autom/2 - 255} • {Entsperren} – Aktivieren Sie die Tastaturfunktion. • {Helligkeit}: {Normal}/{ACS} {Normal}: Zur Übernahme des OSD-Helligkeitswertes • {Alles sperren}/{Sperre (außer Lautst.)}/{Sperre (außer Ein/Aus)} – Deaktivieren Sie die Tastaturfunktion. (Hintergrundbeleuchtung) {ACS}: Wenden Sie den über das Farbkalibrierung-Werkzeug...
- Seite 38 86BDL3012T Die Optionen sind: {Aus, 1 - 24} Stunden nach der aktuellen Uhrzeit. Datumszeitplan: Drücken Sie die Taste [ ], um den Wochentag auszuwählen, an dem dieses Zeitplanelement gültig HINWEIS: W enn der Abschalt-Timer aktiviert ist, werden die ist, und drücken Sie dann die [OK]-Taste. Einstellungen unter „Zeitplan“ deaktiviert. 4. Um weitere Einstellungen für den Zeitplan aufzurufen, drücken Sie Zeitplan ], und wiederholen Sie die oben angegebenen Schritte. Ein Mit dieser Funktion können Sie bis zu 7 (sieben) verschiedene Häkchen im Feld neben der Nummer des Zeitplanelements gibt an, Zeitintervalle festsetzen, zu denen das Display aktiviert wird. dass der ausgewählte Zeitplan in Kraft ist. Folgende Optionen können ausgewählt werden: HINWEISE: • Die Uhrzeit, zu der sich das Display ein- und ausschalten soll.
- Seite 39 86BDL3012T • {Nur Video-Qu}: HDMI1/HDMI2/HDMI3/Component. Die Optionen sind: {Displayport}/{DVI-D}/{VGA}/{HDMI1}/{HDMI2}/ {HDMI3}/{Component}/{Video}/{USB}/{BROWSER}/{SmartCMS}/ • {Failover} {Card OPS}. - Failover 1-12: Benutzerdefinierte Einstellung. Standard: HDMI. Unterfenster 2 OPS-Einstellungen Wählen Sie das Eingangssignal für das Bild in Unterfenster Win2 aus. Setzen Sie die OPS-Konfiguration für jeden Betriebszustand fest. Die Optionen sind: {Displayport}/{DVI-D}/{VGA}/{HDMI1}/{HDMI2}/ • {Autom} – Wenn Sie {Card OPS} als Videoquellen-Eingang ausgewählt {HDMI3}/{Component}/{Video}/{USB}/{BROWSER}/{SmartCMS}/ haben, wird OPS auf „Aus“ gestellt, wenn der Gerätebetrieb auf {Card OPS}. „Aus“ gestellt wird. Entsprechend wird OPS auf „Ein“ gestellt, wenn Unterfenster 3 der Gerätebetrieb auf „Ein“ gestellt wird.
- Seite 40 86BDL3012T USB-Gerätekompatibilität USB-Videountertitelformate (bei Sprachuntertiteln etc.) Max. Dateiendungen Container Videocodec Max. Auflösung Bildwiederholfrequenz Max. Bitrate (Mb/s) Audiocodec (Bilder/s) MPEG-1 1920x1080 25p, 30p, 50i, 60i MPEG-1 (L1&L2), .mpg MPEG-2 1920x1080 25p, 30p, 50i, 60i MPEG-1,2, 2,5 L3,...
- Seite 41 86BDL3012T USB-Multimediaformate Frequenz Max. Bitrate Dateiendungen Container Videocodec Max. Auflösung Audiocodec (kHz) (Mb/s) .mp3 – – MPEG-1,2, 2,5 L3 .wma – – .asf (V2 bis V9.2) .wma WMA Pro – – WMA, WMA Pro .wav (PC) LPCM – – LPCM .aif (mac) LPCM –...
- Seite 42 86BDL3012T Eingangsmodus Element Auflösung H.Freq. (KHz) V.Freq. (Hz) BW (MHz) 1400x1050 64,744 59,948 Aktueller FHD-Modus (unterstützt VGA/DVI-Timing): 1440x1050 65,3 60,000 121,750 Element Auflösung H.Freq. (KHz) V.Freq. (Hz) BW (MHz) 1400x1050 82,278 74,867 640x350 31,469 70,086 25,175 1600x900 55,54...
- Seite 43 86BDL3012T Richtlinie zu Pixelfehlern Wir sind stets darum bemüht, Produkte von höchster Qualität anzubieten, und verwenden einige der branchenweit fortschrittlichsten Herstellungsverfahren, während wir zudem strenge Qualitätskontrollen durchführen. Dennoch sind die bei PDP- / TFT-Bildschirmen für Plasma- & LCD- Anzeigegeräte eingesetzten Pixel- oder Subpixeldefekte manchmal unvermeidlich. Kein Hersteller kann eine Gewährleistung für vollkommen fehlerfreie Bildschirme abgeben; dennoch garantiert Philips, dass alle Plasma- & LCD-Anzeigegeräte mit einer inakzeptablen Anzahl an Defekten innerhalb der Garantiedauer gemäß Ihren örtlichen Garantiebedingungen repariert werden. In diesem Hinweis werden die verschiedenen Arten von Pixelfehlern erläutert und akzeptable Defektstufen für den LCD-Bildschirm definiert. Damit das Gerät im Rahmen der Garantie repariert wird, muss die Anzahl an Pixelfehlern einen bestimmten Wert überschreiten (vgl. Referenztabelle). Falls der LCD- Bildschirm die Spezifikationen erfüllt, werden ein Austausch im Rahmen der Garantie sowie Rückgabeforderungen zurückgewiesen. Da einige Arten oder Kombinationen von Pixelfehlern zudem auffälliger sind als andere, legt Philips bei diesen noch höhere Qualitätsstandards fest.
- Seite 44 Ständig schwarze Pixel erscheinen als Pixel oder Subpixel, die immer dunkel „ausgeschaltet“ sind. Diese Beispiele von Black-Dot-Fehlern kommen vor: Ein dunkler Punkt Zwei anliegende dunkle Punkte = 1 Paar Zwei dunkle Punkte, Spezifikationen definieren dunkler Punkte den Mindestabstand zwischen dunklen Punkten 8.5. Abstände zwischen den Pixeldefekten Da Pixel- und Subpixeldefekte derselben Art, die sich in geringem Abstand zueinander befinden, leichter bemerkt werden können, spezifiziert Philips auch den zulässigen Abstand zwischen Pixeldefekten. In der nachstehenden Tabelle finden Sie Spezifikationen über: • Erlaubte Anzahl an anliegenden dunklen Punkten = (anliegende Dunkle Punkte = 1 Paar dunkler Punkte) • Mindestabstand zwischen dunklen Punkten • Gesamtanzahl an defekten Punkten 8.6. Toleranzen bei Pixeldefekten Damit Sie während der Gewährleistungsdauer Anspruch auf Reparatur infolge von Pixeldefekten haben, muss ein PDP-/ TFT-Bildschirm in einem Plasma- / LCD-Bildschirm von Philips Pixel oder Subpixel aufweisen, die die in der nachstehenden Tabelle aufgeführten Toleranzen überschreiten.
- Seite 45 86BDL3012T Reinigung und Problemlösung 9.1. Reinigung Vorsicht bei Verwendung des Anzeigegerätes • Halten Sie Hände, Gesicht und Gegenstände von den Belüftungsöffnungen des Anzeigegerätes fern. Die Oberseite des Anzeigegerätes wird durch die hohe Temperatur der Abluft, die durch die Belüftungsöffnungen austritt, üblicherweise sehr heiß. Wenn Sie Körperteile zu nah an diese Stellen bringen, können Verbrennungen und Verletzungen auftreten. Die Platzierung von Gegenständen in der Nähe der Oberseite des Anzeigegerätes kann Hitze-bedingte Schäden an den Gegenständen sowie Beschädigungen des Anzeigegerätes selbst zur Folge haben. • Achten Sie darauf, vor dem Transport des Anzeigegerätes alle Kabel zu trennen. Wenn Sie das Gerät mit angeschlossenen Kabel transportieren, können die Kabel beschädigt werden; dadurch bestehen Brand- und Stromschlaggefahr. • Ziehen Sie das Netzkabel zur Sicherheit aus der Steckdose, bevor Sie jegliche Reinigungs- oder Wartungsarbeiten durchführen.
- Seite 46 86BDL3012T 9.2. Problemlösung Symptom Mögliche Ursache Lösung Es wird kein Bild angezeigt 1. Das Netzkabel ist nicht angeschlossen. 1. Schließen Sie das Netzkabel an. 2. Der Netzschalter an der Rückseite des 2. Stellen Sie sicher, dass der Netzschalter Anzeigegerätes ist nicht eingeschaltet. eingeschaltet ist. 3. Der ausgewählte Eingang ist nicht 3. Stellen Sie eine Signalverbindung mit dem angeschlossen. Anzeigegerät her. 4. Das Anzeigegerät befindet sich im Bereitschaftsmodus. Es treten Bildstörungen oder akustisches Dies wird durch umliegende elektrische Geräte...
- Seite 47 86BDL3012T Wie richte ich die Einstellungen im Menü zur Daisy-Chain-Verbindung per RS232 und kein IR- 1. Das erste Anzeigegerät wird im Bildschirmmenü Steuerung aller Monitore auf einmal und einzeln Kabel (Advanced option (Erweiterte einstellungen)/ per Fernbedienung ein? IR control (IR-steuerung)) als „Primary (Primär)“ festgelegt, die anderen als „Secondary (Sekundär)“. 2. Das Einrichtungsmenü erscheint am Anzeigegerät oben links. (Wechselmenü erscheint erneut, falls ausgeblendet) 3. Standardeinstellungen: IR NO (ID-Nr.): 0, GP NO (GP-Nr.): 0, diese Einstellung kann alle...
- Seite 48 86BDL3012T Technische Daten Anzeige: Element Technische Daten Bildschirmgröße (Aktivbereich) 85,6" (217,4 cm) LCD Seitenverhältnis 16:9 Pixelanzahl 3840 (H) x 2160 (B) Pixelabstand 0,4935 x 0,4935 mm Farbtiefe 1073,7 Mio. Farben Helligkeit 410 Nit (typisch) Kontrastverhältnis 1200:1 (typisch) Betrachtungswinkel 178 Grad Ein-/Ausgänge: Element Technische Daten Lautsprecherausgang Interne Lautsprecher 10W (L) + 10W (R) [RMS]/8Ω Externe Lautsprecher 82 dB/W/M/160 Hz – 13 KHz SPDIF-Ausgang SPDIF-Port Serieller digitaler Audioausgang , wenn Eingang über HDMI Audioausgang Stereo-Klinke (3,5 mm) x 1 0,5 V [RMS] (normal)/2 Kanäle (L+R)
- Seite 49 86BDL3012T Allgemein: Element Technische Daten Netzeingang 100 – 240 V Wechselspannung, 50 – 60 Hz, 7,5A Netzausgang 100 – 240 V Wechselspannung, 50 – 60 Hz, 2,5A Stromverbrauch (max.) 471 W Stromverbrauch (typ.) 317 W Stromverbrauch (Bereitschaftsmodus & ausgeschaltet) < 0,5 W Abmessungen (ohne Ständer) [B x H x T] 1957 x 1128 x 104,9 mm Gewicht (ohne Ständer) 96,21 Kg Bruttogewicht (ohne Ständer) 121,5 kg (mit dem Gewicht der kleinen Palette) Energieeffizienzklasse Darstellbare Bildschirmgröße 217,4 cm / 85,6 Zoll Stromverbrauch Betriebsmodus (W) 317 W Jährlicher Stromverbrauch (kWh) 463 kWh Stromverbrauch Bereitschaftsmodus (W) 0,50 W Stromverbrauch ausgeschaltet (W) 0,50 W Anzeigeauflösung (Pixel)
- Seite 50 2015 © Koninklijke Philips N.V. Alle Rechte vorbehalten. Philips und der Philips-Schild sind eingetragene Marken der Koninklijke Philips N. V. und werden unter Lizenz der Koninklijke Philips N.V. Technischen Daten können sich ohne Vorankündigung ändern.
