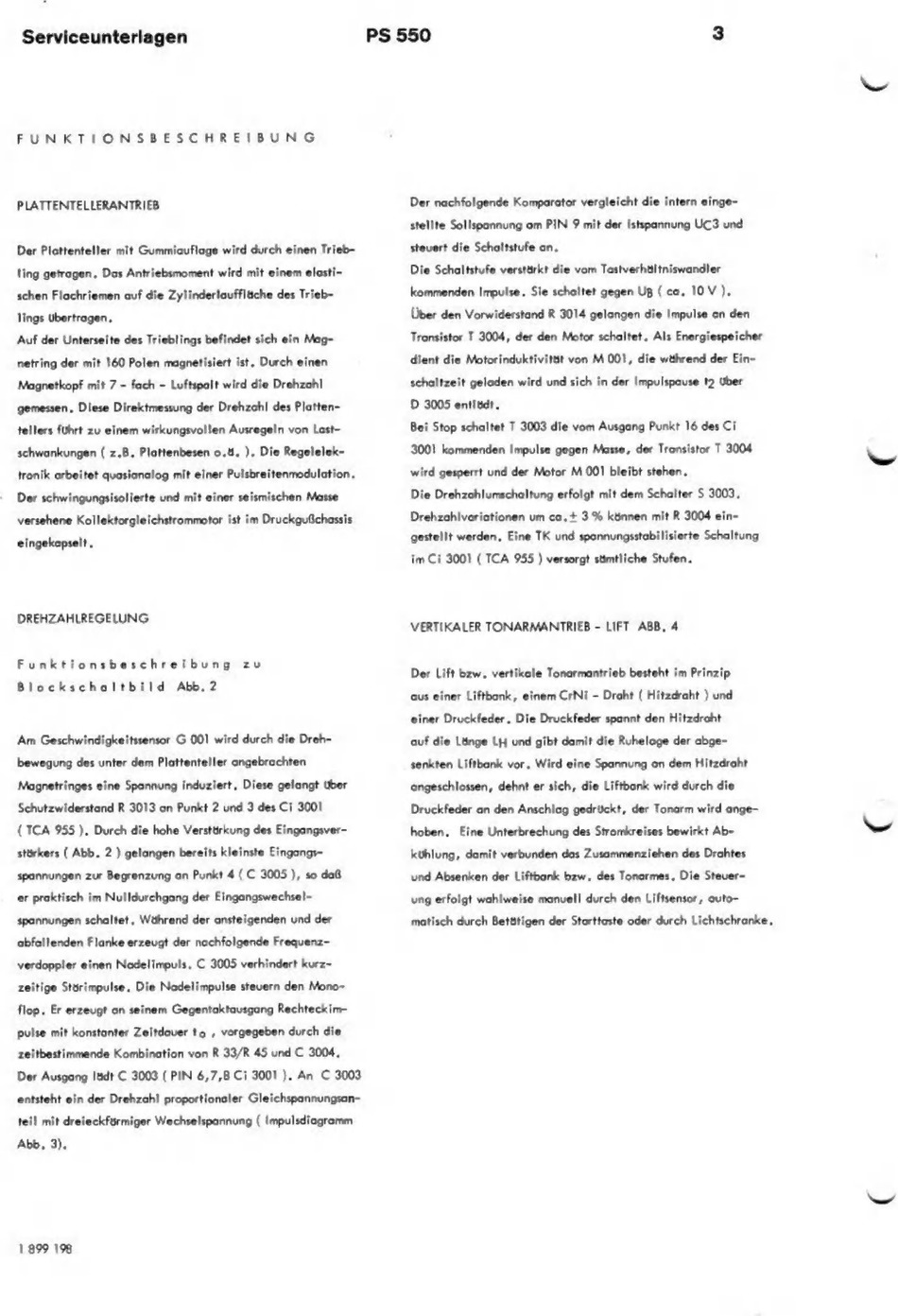

PLATTENTELLERANTRIEB
DREHZAHLREGELUNG
{ TCA 955 ). Durch die hohe Verstärkung des Eingangsver-
störkers ( Abb. 2 ) gelangen bereits kleinste Eingangs-
spannungen zur Begrenzung an Punkt 4 ( C 3005 ), so daß
er praktisch im Nulldurchgang der Eingangswechsel-
spannungen schaltet. Während der ansteigenden und der
abfallenden Flanke erzeugt der nachfolgende Frequenz-
verdoppler einen Nadelimpuls. С 3005 verhindert kurz-
zeitige Störimpulse. Die Nodelimpulse steuern den Mono-
flop. Er erzeugt an seinem Gegentaktausgang Rechteckim-
pulse mit konstanter Zeitdauer to , vorgegeben durch die
zeitbestimmende Kombination von R 33/R 45 und C 3004,
Der Ausgang lädt C 3003 ( PIN 6,7,8 Ci 3001 1. An C 3003
entsteht ein der Drehzahl proportionaler Gleichspannungsan-
teil mit dreieckförmiger Wechselspannung ( Impulsdiagramm
Abb, 3).
1899 198
im Ci 3001 ( TCA 955 ) versorgt stimtliche Stufen.
VERTIKALER TONARMANTRIEB - LIFT ABB, 4
