Deutsch

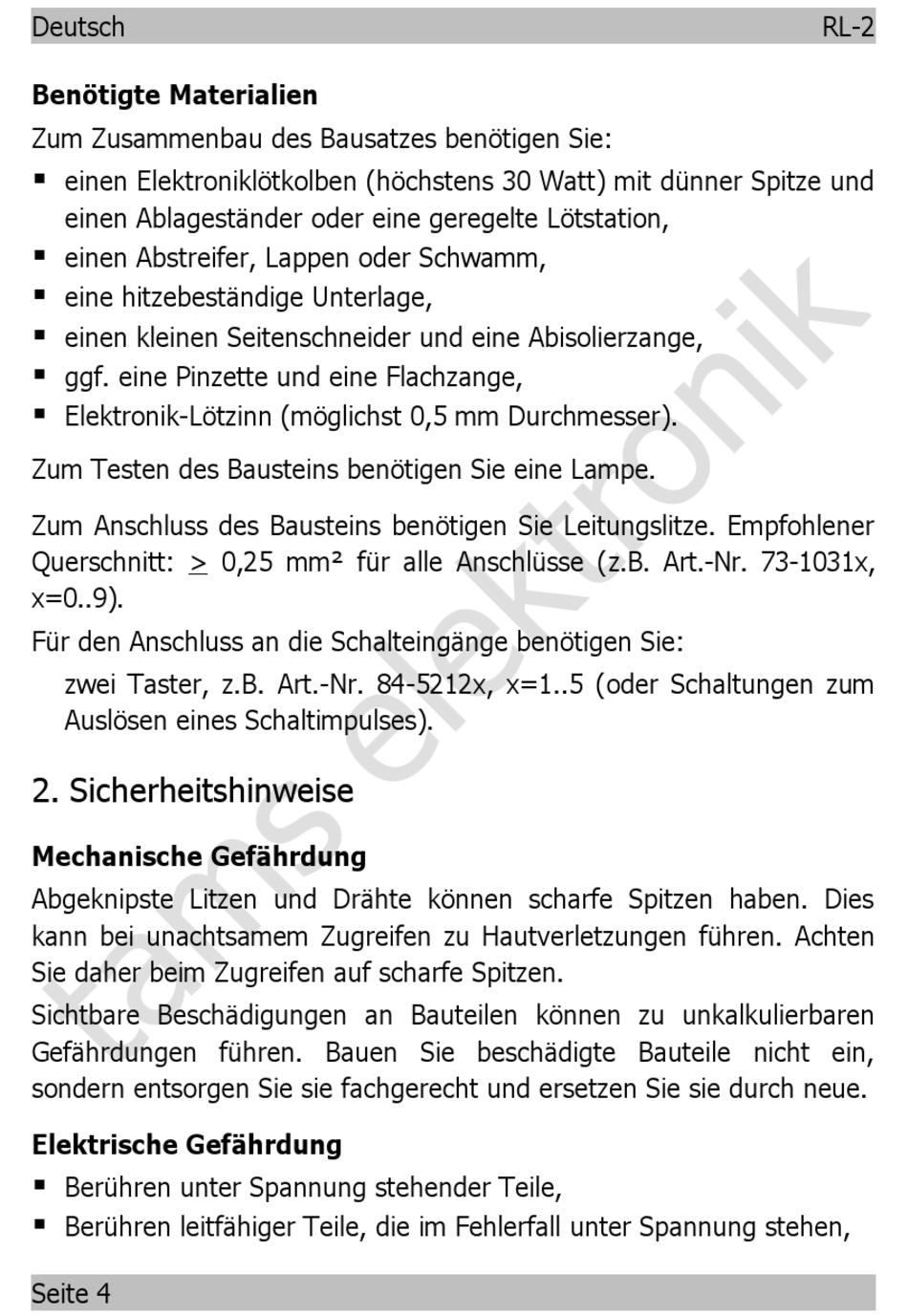

Benötigte Materialien
Zum Zusammenbau des Bausatzes benötigen Sie:
einen Elektroniklötkolben (höchstens 30 Watt) mit dünner Spitze und
einen Ablageständer oder eine geregelte Lötstation,
einen Abstreifer, Lappen oder Schwamm,
eine hitzebeständige Unterlage,
einen kleinen Seitenschneider und eine Abisolierzange,
ggf. eine Pinzette und eine Flachzange,
Elektronik-Lötzinn (möglichst 0,5 mm Durchmesser).
Zum Testen des Bausteins benötigen Sie eine Lampe.
Zum Anschluss des Bausteins benötigen Sie Leitungslitze. Empfohlener
Querschnitt: > 0,25 mm² für alle Anschlüsse (z.B. Art.-Nr. 73-1031x,
x=0..9).
Für den Anschluss an die Schalteingänge benötigen Sie:
zwei Taster, z.B. Art.-Nr. 84-5212x, x=1..5 (oder Schaltungen zum
Auslösen eines Schaltimpulses).
2. Sicherheitshinweise
Mechanische Gefährdung
Abgeknipste Litzen und Drähte können scharfe Spitzen haben. Dies
kann bei unachtsamem Zugreifen zu Hautverletzungen führen. Achten
Sie daher beim Zugreifen auf scharfe Spitzen.
Sichtbare Beschädigungen an Bauteilen können zu unkalkulierbaren
Gefährdungen führen. Bauen Sie beschädigte Bauteile nicht ein,
sondern entsorgen Sie sie fachgerecht und ersetzen Sie sie durch neue.
Elektrische Gefährdung
Berühren unter Spannung stehender Teile,
Berühren leitfähiger Teile, die im Fehlerfall unter Spannung stehen,
Seite 4
RL-2
