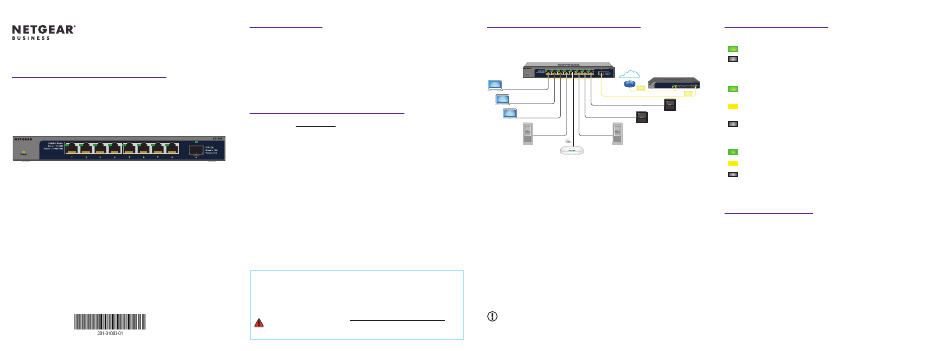

NETGEAR GS108X Installationsanleitung

Installationsanleitung
8-Port Gigabit Ethernet Unmanaged Switch
mit 1 dediziertem 10G-SFP+-Anschluss
Modell GS108X
Oktober 2023
Lieferumfang
• NETGEAR 8-Port Gigabit Ethernet Unmanaged Switch mit 1 dediziertem
10G-SFP+-Anschluss (Modell GS108X)
• Netzteil (Netzstecker je nach Region unterschiedlich)
• Befestigungsset für Wandbefestigung
• Gummifüße
• Installationsanleitung
1. Registrieren des Switches
1. Besuchen Sie my.netgear.com mit einem Computer oder Mobilgerät, der/das mit
dem Internet verbunden ist.
2. Melden Sie sich bei Ihrem NETGEAR Konto an.
HINWEIS: Wenn Sie kein kostenloses NETGEAR Konto haben, können Sie eines
erstellen.
Die Seite „Your Registered Products" (Ihre registrierten Produkte) wird angezeigt.
Klicken Sie auf die Schaltfläche REGISTER NEW PRODUCT (Neues Produkt
3.
registrieren).
4. Geben Sie im Feld SERIAL NUMBER (Seriennummer) die Seriennummer Ihres
Switches ein.
Die Seriennummer umfasst 13 Ziffern. Sie befindet sich auf dem Etikett des
Switches.
Wählen Sie im Menü PURCHASE DATE (Kaufdatum) das Datum aus, an dem Sie
5.
den Switch gekauft haben.
6. Klicken Sie auf die Schaltfläche REGISTER (Registrieren).
Der Switch wurde für Ihr NETGEAR Konto registriert.
Eine Bestätigungs-E-Mail wird an die E-Mail-Adresse Ihres NETGEAR Kontos
gesendet.
Dieser Switch ist ausschließlich für den Einsatz in Innenräumen gedacht. Wenn Sie
eine Verbindung zu einem Gerät im Außenbereich herstellen möchten, muss das
Gerät im Freien ordnungsgemäß geerdet und gegen Überspannung geschützt
sein. Außerdem müssen Sie ein Netzwerküberspannungsschutzgerät zwischen dem
Switch und dem Gerät im Außenbereich installieren. Andernfalls kann der Switch
beschädigt werden.
WARNUNG: Lesen Sie sich unter https://kb.netgear.com/de/000057103 die
Informationen zur Sicherheit und Garantie durch, bevor Sie diesen Switch an
Kabel oder Geräte in Außenbereichen anschließen.
2. Anschließen des Switches
GS108X-Beispielverbindungen
GS108X
Internet XS508M mit 10G-
Glasfaserverbindung
10G
Computer
Storage
Server
WAX610PA
HINWEIS: Wir empfehlen für 10-Gigabit-Netzwerk-Verbindungen Kabel
der Kategorie 6a (Kat. 6a) oder höher zu verwenden, und für andere
Gigabit-Netzwerk-Verbindungen ein Kabel der Kategorie 5e (Kat. 5e)
oder höher zu verwenden.
LED-Informationen
Power-LED
An
Aus
Gigabit-Ethernet-Port-LEDs für die Ports 1 bis 8
1G-Verbindung Die Anschluss-LED leuchtet grün. Eine blinkende LED
10G zeigt die Datenverkehrsaktivität an.
100Mbit/s / 10Mbit/s Verbindungs-LED leuchtet gelb. Eine blinkende
LED zeigt die Datenverkehrsaktivität an.
Keine Verbindung Anschluss-LED aus
SFP + -LED für Port 9
10G-Verbindung (LED leuchtet grün).
1G-Verbindung (LED leuchtet gelb).
Keine Verbindung Anschluss-LED aus
3. Befestigung des Switches an einer
Wand (optional)
Wir empfehlen, die im Lieferumfang des Switches enthaltenen Schrauben für die
Wandbefestigung zu verwenden. Die Schrauben haben einen Durchmesser von 3 mm
und eine Länge von 20 mm.
1. Suchen Sie die zwei Befestigungsöffnungen an der Unterseite des Switches.
2. Zeichnen Sie an der Wand, an der Sie den Switch befestigen möchten, zwei
Bohrlöcher mit 108 mm Abstand (Mitte zu Mitte) an und bohren Sie diese in die Wand.
Verwenden Sie dafür einen 4,7-mm-Bohrer.
Der Switch muss horizontal mit den Anschlüssen an der Unterseite angebracht werden.
3. Setzen Sie die mitgelieferten Dübel in die Wand ein, und ziehen Sie die
Schrauben mit einem Kreuzschlitzschraubendreher an.
Lassen Sie ca. 4 mm jeder Schraube aus der Wand hervorstehen, sodass die
Schrauben in die Öffnungen an der Unterseite passen.
4. Positionieren Sie den Switch so, dass sich die Schraublöcher direkt über den
Schrauben befinden. Schieben Sie den Switch nach unten, bis die obere Kante jedes
Schraublochs direkt auf der Schraube sitzt, sodass der Switch sicher befestigt ist.
