BEDIENUNGSANLEITUNG

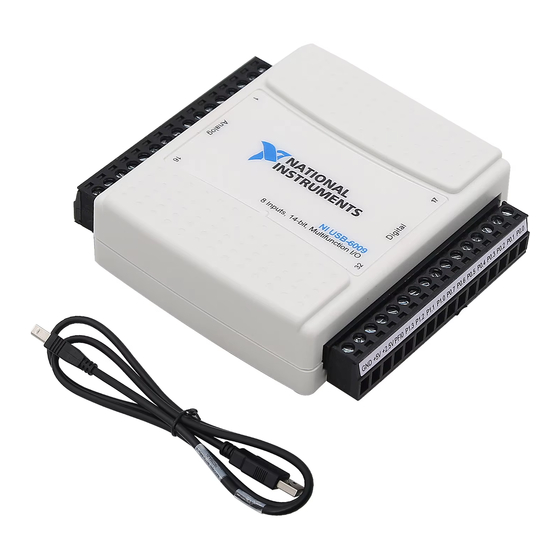

NI USB-6008/6009
Busversorgtes multifunktionales USB-Datenerfassungsgerät
Français
Die Geräte NI USB-6008 und NI USB-6009 sind mit acht Analogeingängen für die Schaltung
gegenüber einem Bezugspotential, zwei Analogausgängen (AO) und 12 Digitalanschlüssen
(DIO) sowie einem 32-Bit-Zähler mit Full-Speed-USB-Anschluss ausgestattet. In der
vorliegenden Anleitung finden Sie Bedienungshinweise zu diesen Geräten.
Spezifikationen finden Sie in den Dokumenten Gerätespezifikationen zum NI USB-6008 und
Gerätespezifikationen zum NI USB-6009 auf
In der folgenden Tabelle werden die Geräte NI USB-6008 und NI USB-6009 einander
gegenübergestellt.
Tabelle 1. Vergleich zwischen NI USB-6008 und NI USB-6009
Komponente
Auflösung für analoge
Erfassung
Maximale Sample-Rate für
analoge Erfassung, ein
1
Kanal
Maximale Sample-Rate für
analoge Erfassung, mehrere
Kanäle (insgesamt)
DIO-Konfiguration
1
systemabhängig
2
Dieses Dokument folgt den NI-DAQmx-Namenskonventionen. "Open Drain" wird dabei als
"offener Kollektor" bezeichnet und "Push-Pull" als "aktive Ausgabe".
Deutsch
ni.com/manuals
NI USB-6008
12 Bit bei differentieller
Schaltung, 11 Bit bei
Schaltung gegen
Bezugspotential
10 kS/s
10 kS/s
1
Offener Kollektor
日本語
한국어
ni.com/manuals
14 Bit bei differentieller
Schaltung, 13 Bit bei Schaltung
gegen Bezugspotential
48 kS/s
48 kS/s
2
Jeder Kanal kann
programmatisch als offener
Kollektor oder für die aktive
Ausgabe konfiguriert werden.
简体中文
.
NI USB-6009
2

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für NI USB 6008

  • Seite 1 Français Deutsch ni.com/manuals Die Geräte NI USB-6008 und NI USB-6009 sind mit acht Analogeingängen für die Schaltung gegenüber einem Bezugspotential, zwei Analogausgängen (AO) und 12 Digitalanschlüssen (DIO) sowie einem 32-Bit-Zähler mit Full-Speed-USB-Anschluss ausgestattet. In der vorliegenden Anleitung finden Sie Bedienungshinweise zu diesen Geräten.

  • Seite 2: Sicherheitsrichtlinien

    In der nachfolgenden Abbildung ist der Aufbau von Geräten des Typs NI USB-6008/6009 dargestellt. Abbildung 1. Blockschaltbild des NI USB-6008/6009 Externe Vbus +5 V/200 mA Stromversorgung PFI 0 USB-Mikrocontroller P1.<0..3> P0.<0..7> +2,5 V/CAL A/D-Wandler 8 Kanäle 12/14 Bit AI <0..7>...

  • Seite 3: Elektromagnetische Verträglichkeit

    Gesetzgebung Ihre Betriebserlaubnis für das Gerät erlöschen. Auspacken des Geräts Achtung Erden Sie sich mit einem Erdungsband oder berühren Sie einen geerdeten Gegenstand, z. B. ein Computergehäuse, um das Gerät beim Auspacken vor elektrostatischen Entladungen zu schützen. NI USB-6008/6009 Bedienungsanleitung | © National Instruments | 3...
  • Seite 4 Gehen Sie zur Inbetriebnahme des NI USB-6008/6009 wie folgt vor: Hinweis Informationen dazu, welche anderen Betriebssysteme außer Windows unterstützt werden, erfahren Sie im Dokument Getting Started with NI-DAQmx Base ni.com/manuals Installieren Sie die Entwicklungsumgebung (sofern zutreffend) entsprechend der dazugehörigen Installationsanleitung.
  • Seite 5 Kleben Sie ihn dann entsprechend der vorherigen Abbildung auf die Schrägseite der Schraubklemmleiste. Befestigen Sie die Beschriftung auf der anderen Seite ebenso. Abbildung 3. Beschriftungsaufkleber für das NI USB-6008/6009 AO0 AO1 GND oder GND AI0 AI4 GND AI1 AI5 GND AI 2 AI6 GND AI3 AI7 GND AO0 AO1 GND...
  • Seite 6 IEEE 1451.4 entsprechen) sind auf beschrieben. ni.com/teds 10. Klicken Sie zum Testen des Geräts im MAX mit der rechten Maustaste auf NI USB-6008 oder NI USB-6009 und wählen Sie Testpanels. Klicken Sie zum Testen der Gerätefunktionen auf Start. Hinweise zur Bedienung des Testpanels erhalten Sie unter Hilfe.
  • Seite 7 Weiterführende Informationen finden Sie Angaben zu Programmierbeispielen für NI-DAQmx und NI-DAQmx Base. Bestandteile Das NI USB-6008/6009 ist mit einer USB-Buchse, einer Zugentlastungsöse, zwei Schraubklemmleisten und einer LED-Anzeige ausgestattet (vgl. Abbildung). Abbildung 4. NI USB-6008/6009 - Draufsicht und Hinteransicht NI USB-6009 8 Inputs, 14-bit, Multifunction I/O 1.

  • Seite 8: Usb-Buchse Und Zugentlastungsöse

    Abbildung 5. Zugentlastungsöse des NI USB-6008/6009 LED-Anzeige Das NI USB-6008/6009 hat eine grüne LED-Anzeige für den Gerätestatus (vgl. nachfolgende Tabelle). Wenn das Gerät mit dem USB-Anschluss des Computers verbunden ist, blinkt die LED fortlaufend. Dadurch wird angezeigt, dass das Gerät initialisiert ist und über die Verbindung mit Strom versorgt wird.

  • Seite 9: Kabel Und Zubehörteile

    Version auf das Gerät. Die Firmware-Version kann sich mit neuen NI-DAQmx-Versionen ändern. Kabel und Zubehörteile In der folgenden Tabelle sehen Sie, welche Kabel und Zubehörteile für das NI USB-6008/6009 verfügbar sind. Eine vollständige Liste der Zubehörteile mit Bestellinformationen finden Sie auf der -Produktseite des NI USB-6008 und NI USB-6009 auf der Registerkarte ni.com...

  • Seite 10: Pinbelegung Und Signalbeschreibungen

    Pinbelegung und Signalbeschreibungen In der nachfolgenden Abbildung ist die Pinbelegung des NI USB-6008/6009 dargestellt. Analogeingänge, die mit einem Bezugspotential arbeiten, sind als "AI x" gekennzeichnet und differentielle Analogeingänge als "AI x+/-". In der folgenden Tabelle finden Sie eine detaillierte Beschreibung für jedes Signal.
  • Seite 11 Informationen finden Sie im Abschnitt Digital-I/O. P1.<0..3> Ein- oder Digital-I/O-Kanäle 0 bis 3 (Port 1)—Jeder Ausgang dieser Anschlüsse kann als Ein- oder Ausgang konfiguriert werden. Weitere Informationen finden Sie im Abschnitt Digital-I/O. NI USB-6008/6009 Bedienungsanleitung | © National Instruments | 11...

  • Seite 12: Analoge Erfassung

    Weitere Informationen finden Sie im Abschnitt +5-Volt-Spannungsversorgung. Analoge Erfassung Das NI USB-6008/6009 ist mit acht Analogeingängen ausgestattet, mit denen vier Messungen in differentieller Schaltung oder acht Messungen gegenüber einem Bezugspotential durchgeführt werden können. In der nachfolgenden Abbildung ist die Beschaltung eines Analogeingangs des NI USB-6008/6009 dargestellt.

  • Seite 13: Schaltungsarten Und Signalquellen Der Analogeingänge

    Die Beschaltung des Analogeingangs des NI USB-6008/6009 setzt sich hauptsächlich aus folgenden Blöcken zusammen: • MUX—Das NI USB-6008/6009 ist mit einem integrierten A/D-Wandler ausgestattet. Der Multiplexer (MUX) führt jeweils einen Analogeingangskanal durch den Programmable- Gain-Verstärker (PGA). • PGA—Der PGA arbeitet bei der Schaltung gegen ein Bezugspotential mit dem Verstärkungsfaktor 1.

  • Seite 14: Erdfreie Signalquellen

    Isolatoren und Isolationsverstärker. Ein Gerät mit isoliertem Ausgang ist eine erdfreie Signalquelle. Weitere Informationen finden Sie im Artikel Field Wiring and Noise Considerations for Analog Signals. Zum Öffnen dieses Artikels besuchen Sie und geben Sie den ni.com/info Infocode ein. rdfwn3 14 | ni.com | NI USB-6008/6009 Bedienungsanleitung...
  • Seite 15 Bezugspunkt mit dem Gerät – vorausgesetzt, der Computer ist an dasselbe Stromnetz wie die Signalquelle angeschlossen. In diese Kategorie fallen z. B. nicht isolierte Ausgänge von (Mess-)Geräten, die mit dem Stromnetz des Gebäudes verbunden sind. NI USB-6008/6009 Bedienungsanleitung | © National Instruments | 15...

  • Seite 16: Durchführen Von Differentiellen Messungen

    Wie in der Tabelle im Abschnitt Schaltungsarten und Signalquellen der Analogeingänge dargestellt, kann zwischen dem GND-Anschluss des NI-USB 6008/6009 und dem Bezugspotential der Signalquelle eine Potentialdifferenz vorliegen. Durch diese Potentialdifferenz werden bei dieser Schaltungsart Messfehler verursacht.
  • Seite 17 Wenn Sie ein Signal größer als ±10 V an einen der Eingänge anschließen, wird das Ausgangssignal abgeschnitten. Abbildung 10. Abgeschnittenes Signal bei Überschreitung von ±10 V AI 1 AI 5 Ergebnis –5 –10 –15 –20 NI USB-6008/6009 Bedienungsanleitung | © National Instruments | 17...

  • Seite 18: Durchführen Von Messungen Gegenüber Erde

    Durchführen von Messungen gegenüber Erde Zum Anschließen von Signalen des NI USB-6008/6009 gegenüber Erde verbinden Sie die positive Ader mit dem gewünschten Analogeingang und die negative Ader mit dem GND- Anschluss, wie in der folgenden Abbildung dargestellt. Abbildung 11. Anschließen von Signalen gegenüber Erde...

  • Seite 19: Anschließen Von Lasten An Den Analogausgang

    REF(+) REF(–) 50 Ω 12-Bit- D/A-Wandler Das Kernstück der Schaltung für den Analogausgang des NI USB-6008/6009 ist der D/A-Wandler, der digitale Signaldaten in analoge Spannungen umwandelt. Jedem Analogausgang ist ein D/A-Wandler vorgeschaltet. Anschließen von Lasten an den Analogausgang Zum Anschließen von Lasten an das NI USB-6008/6009 verbinden Sie entsprechend der folgenden Abbildung die positive Ader der Last mit dem Analogausgang und die Ader mit GND.
  • Seite 20 Digital-I/O Das NI USB-6008/6009 enthält zwei Ports mit insgesamt 12 Digitalanschlüssen. Port 0 umfasst acht Anschlüsse (P0.0..7) und Port 1 vier Anschlüsse (P1.0..3). GND ist der Masseanschluss für die digitalen Ports. Alle Anschlüsse können entweder als Ein- oder Ausgänge konfiguriert werden.

  • Seite 21: Ermitteln Des Werts Des Pull-Up-Widerstands

    Anschlussblock Last Die Anschlüsse des NI USB-6009 können mit Hilfe der NI-DAQmx-API auch als aktive Ein- und Ausgänge konfiguriert werden, die eine Spannung von 3,3 Volt und einen Strom von ±8,5 mA zulassen. Weitere Informationen zum Konfigurieren der Digitalanschlüsse finden Sie im KnowledgeBase-Artikel How Do I Configure My NI Device to be Open-Drain (Open Collector) or Push-Pull (Active Drive)? Zum Öffnen dieses Artikels besuchen Sie...

  • Seite 22: Schutz Der Anschlüsse Vor Spannungsspitzen Und Überströmen

    Pull-Up-Widerstand verbunden. Statische Leitungen Jeder Digitalanschluss des NI USB-6008/6009 kann als Ein- oder Ausgang für die statische Digital-I/O genutzt werden. Mit den statischen Digitalleitungen können Digitalsignale überwacht und gesteuert werden. Alle statischen Ein- und Ausgänge arbeiten mit Software- Timing.

  • Seite 23: Externe Bezugs- Und Versorgungsspannung

    +2,5-Volt-Bezugsspannung kann für Selbsttests des Geräts verwendet werden. +5-Volt-Spannungsversorgung Das NI USB-6008/6009 gibt eine Versorgungsspannung von 5 V mit einem Strom von 200 mA aus. Mit der Versorgungsspannung können angeschlossene Geräte betrieben werden. Hinweis Wenn sich das Gerät im USB-Suspend-Modus befindet, sind alle Ausgänge deaktiviert.

  • Seite 24: Literaturhinweise

    NI-DAQmx Die Readme zu NI-DAQ kann über das Windows-Startmenü aufgerufen werden und listet auf, welche Anwendungssoftware, Geräte und Entwicklungsumgebungen von dieser Version von NI-DAQmx unterstützt werden. Die Hilfe zu NI-DAQmx kann über das Windows-Startmenü aufgerufen werden und enthält API-Übersichten, allgemeine Begriffsdefinitionen zur Messtechnik, eine Einführung in NI-...
  • Seite 25 Die NI-DAQmx Base VI Reference Help enthält eine Übersicht über die NI-DAQmx-VIs und allgemeine Erklärungen zur Messtechnik. Zum Öffnen der Hilfe klicken Sie in LabVIEW auf Hilfe»NI-DAQmx Base VI Reference Help. Die NI-DAQmx Base C Function Reference Help enthält eine Übersicht über die C-Funktionen für NI-DAQmx und allgemeine Erklärungen zur Messtechnik.

  • Seite 26: Ansi C Ohne Entwicklungsumgebung Von National Instruments

    Help auf Library Reference»NI-DAQmx Library. Measurement Studio Wenn Sie Ihr von NI-DAQmx unterstütztes Gerät in Measurement Studio mit Hilfe von Visual C# oder Visual Basic .NET programmieren, können Sie interaktiv Kanäle und Tasks erstellen, indem Sie den DAQ-Assistenten vom MAX oder Visual Studio aus starten. Sie können den Konfigurationscode auf Grundlage Ihres Tasks oder Kanals in Measurement Studio erzeugen.

  • Seite 27: Net-Sprachen Ohne Entwicklungsumgebung Von National Instruments

    Mit dem Microsoft .NET Framework haben Sie die Möglichkeit, NI-DAQmx-Anwendungen in Visual C# und Visual Basic .NET zu erstellen, ohne dass Sie dazu Measurement Studio brauchen. In der Readme zu NI-DAQmx finden Sie eine Liste der unterstützten Versionen. Kurse National Instruments bietet Softwareschulungen an, in denen Sie Ihre Kenntnisse über die Arbeit mit NI-Produkten vertiefen können.
  • Seite 28 Telefonnummern des technischen Supports, E-Mail-Adressen sowie Informationen zu Veranstaltungen. Weitere Informationen zu Marken von National Instruments finden Sie in den NI Trademarks and Logo Guidelines auf ni.com/ . Sonstige hierin erwähnte Produkt- und Firmenbezeichnungen sind Marken oder Handelsnamen der jeweiligen trademarks Unternehmen.
