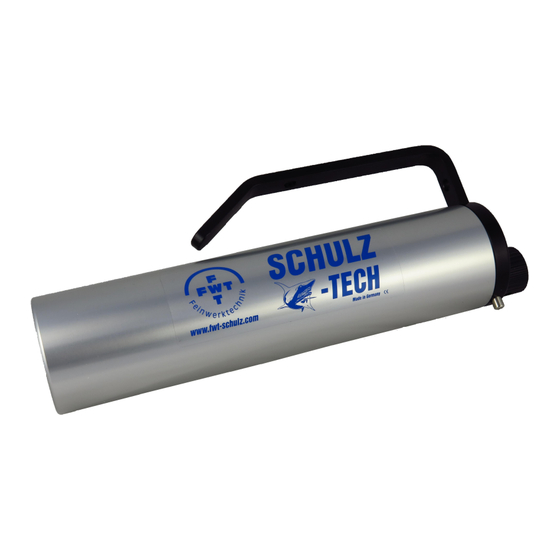

- Seite 1 GSW-LI-60 Modell 2014 Bedienungsanleitung Kompakte Handlampe aus hochwertigen Materialien. Maximale Haltbarkeit durch ein Gehäuse aus Aluminium • Maximaler Nutzen durch die Möglichkeit den Lampenkopf zu wechseln • Maximale Brennzeit durch Lithium-Ionen-Akkus • Maximale Mobilität durch Mehrbereichs-Netz-Lader • Made in Germany...
-
Seite 2: Inhaltsverzeichnis
GSW-LI-60 Modell 2014 Inhaltsverzeichnis 1 Einleitung..........3 7 Pflege, Lagerung, Wartung ....10 2 Sicherheitshinweise.......3 7.1 Reinigung........10 2.1 Ausrichtung der Lampe....3 7.2 O-Ringe........10 2.2 Ladung..........3 7.3 Akkupflege........11 2.3 Wartung und Reparaturen....3 7.4 Technische Wartung.....11 3 Geräte-Eigenschaften......4 7.5 Wartungs-Tipps für technisch versierte Benutzer.......12 3.1 Warum Aluminium-Gehäuse? ..4... -
Seite 3: Einleitung
HINWEISE können Sie die Gebrauchsdauer der Unterwasserlampen erheblich steigern. Diese Anleitung soll Sie mit den nötigen Informationen versorgen. HINWEIS: Bitte lesen Sie diese Anleitung vor der ersten Benutzung der GSW-LI-60 komplett durch, um über alle Aspekte von Bedienung, Wartung und vor allem der Fehler-Erkennung informiert zu sein. -
Seite 4: Geräte-Eigenschaften
GSW-LI-60 Modell 2014 3 Geräte-Eigenschaften Die FWT-GSW-LI-60 ist eine Weiterentwicklung der bewährten GSW-60. Sie ist als High-End- Handlampe mit neuesten Akku-Typen, LED-Köpfen und mit schlichtem Design kombiniert, um das Optimum an Haltbarkeit, Nutzwert und Mobilität zu erreichen. Lampengehäuse aus Seewasser-beständigem Aluminium •... -
Seite 5: Warum Wechsel-Kopf-System
GSW-LI-60 Modell 2014 3.5 Warum Wechsel-Kopf-System? Feste Lampen-Köpfe legen den Nutzungszweck einer Lampe auf einen bestimmten Bereich fest. Durch den Einsatz eines Wechsel-Kopf-Systems kann die Lampe jederzeit optimal auf den bevorstehenden Tauchgang angepasst werden. Der Wechsel von einer Lampe mit einer maximalen Brennzeit und schmalem Spot, kann vor dem Tauchgang binnen weniger Minuten zu einer Lampe mit maximaler Helligkeit und vollen Beleuchtungswinkel für Video-Aufnahmen... -
Seite 6: Generelle Bedienung
(maximal 5 min – bitte die Temperatur der Lampe kontrollieren). 4.2 Aktivierung Die GSW-LI-60 wird durch Drehen des Knopfes auf der Rückseite ein- und ausgeschaltet, sowie in der Helligkeit geregelt. Ein Drehen im Uhrzeigersinn schaltet die Lampe ein und erhöht dann die Helligkeit, Drehen gegen den Uhrzeigersinn verringert die Helligkeit und... -
Seite 7: Anzeigen Und Sondernutzung
5 Anzeigen und Sondernutzung 5.1 Rückwärtige LED Die GSW-LI-60 verfügt über eine weiße LED auf der Rückseite. Wenn Sie nach Betätigung des Sicherungsbolzens den Regler-Knopf nur leicht drehen, leuchtet die LED als Funktions- Test auf. Drehen Sie den Knopf weiter, geht der Lampenkopf an und die LED erlischt wieder. -
Seite 8: Ladevorgang
GSW-LI-60 Modell 2014 6 Ladevorgang Der Ladevorgang darf ausschließlich mit dem mitgelieferten Ladegerät erfolgen, welches auf den Akku-Typ optimal angepasst ist. Bei Verwendung eines Ladegerätes, welches nicht auf den Akku angepasst ist, oder aber bei Nutzung anderer Akkus, als der original eingesetzten, kann es zu einer Schädigung des Akkus kommen. -
Seite 9: Ladezeiten
GSW-LI-60 Modell 2014 6.2 Ladezeiten Die Ladezeit ist von der Restladung des Akkus abhängig. Eine vollständige Ladung ist nach ca. 3 Stunden beendet. Nach vollendeter Ladung schaltet das Ladegerät in den Messmodus. Wenn die Akku- Kapazität aufgrund natürlicher Selbstentladung auf einen Wert zwischen 80% und 95% sinkt, wird das von Ladegerät erkannt und es beginnt ein neuer Ladezyklus. -
Seite 10: Pflege, Lagerung, Wartung
GSW-LI-60 Modell 2014 7 Pflege, Lagerung, Wartung 7.1 Reinigung Nach jedem Tauchgang in Salzwasser sollte die Lampe nach Möglichkeit mit Süßwasser gespült werden. Am Ende eines Tauchtages und besonders vor einer längeren Lagerung muss dieses dringend getan werden. Betätigen Sie dazu den Sicherungsbolzen der Einschalt-Sicherung mehrfach, um eventuelle Bildung von Ablagerungen durch Salzreste zu vermeiden. -
Seite 11: Akkupflege
GSW-LI-60 Modell 2014 7.3 Akkupflege Der in der GSW-LI-60 eingesetzte Akku unterscheidet sich von den sonst üblichen NiMh- Akkus in einem entscheidenden Punkt. Ein Lithium-Ionen-Akku sollte nicht über einen längeren Zeitraum vollgeladen gelagert werden und niemals auf Dauer am Ladegerät verbleiben. -
Seite 12: Wartungs-Tipps Für Technisch Versierte Benutzer
GSW-LI-60 Modell 2014 7.5 Wartungs-Tipps für technisch versierte Benutzer Lesen Sie die nachfolgenden Beschreibungen komplett durch und führen sie die Schritte nur dann aus, wenn Sie die Beschreibungen vollständig verstanden haben und sich die Tätigkeit komplett zutrauen. Sollte der Sicherungsbolzen mit der Zeit schwergängiger werden, so kann dieser zur Reinigung vollständig entfernt werden. -
Seite 13: Wechsel Der Lampen-Köpfe
Besonderheiten der Bedienung der kombinierten Köpfe sind unter „12. Lampen-Kopf- Details“ aufgeführt. Informieren Sie sich gelegentlich auf unserer Webseite zu Neuerungen in der Verfügbarkeit neuer Lampen-Köpfe zu Ihrer GSW-LI-60. Stand: Oktober 2014 – Rev. 01 Seite 13 / 28 technische Änderungen vorbehalten... -
Seite 14: Alternative-Transportsicherung
9 Alternative-Transportsicherung Als zusätzliche Sicherung gegen unerwünschte Aktivierung (z.B. auf Flugreisen) besitzt die GSW-LI-60 eine zusätzliche Transportsicherung in Form eines kleinen Schiebe-Schalters auf der Steuerplatine im Innenraum der Lampe. Öffnen Sie hierzu die Lampe wie im Abschnitt „8. Wechsel der Lampen-Köpfe“... -
Seite 15: Fehler-Suche
GSW-LI-60 Modell 2014 10 Fehler-Suche Problem Ursache Lösung Akku ist leer Akku laden [→ 6. Ladevorgang] Akku im Werks-Service ersetzen Akku ist defekt lassen [→ 7.4. Technische Wartung] Tauschen des Lampen-Kopfes Lampen-Kopf ist defekt Lampe lässt sich nicht [→ 8. Wechsel der Lampen-Köpfe]... -
Seite 16: Technische Daten
Zubehör / Ersatzteile Art-Nr.: 0012-000-0005 Spiral-Kabel mit Karabiner Art-Nr.: 0602-000-0006 O-Ring-Satz (3 Stück) Art-Nr.: 0602-000-0016 Mascot-Ladegerät für GSW-LI-60 Technische Daten zum Zeitpunkt der Drucklegung gültig. Änderungen sind vorbehalten. Stand: Oktober 2014 – Rev. 01 Seite 16 / 28 technische Änderungen vorbehalten... -
Seite 17: Lampen-Köpfe
GSW-LI-60 Modell 2014 11.2 Lampen-Köpfe GSW-LI-60 – Lampen-Köpfe Öffnungs- Bezeichnung Beleuchtungsstärke Lichtstrom/-Farbe Brennzeit (ca.) Beschreibung / Einsatzbereich Winkel 3-fach LED Der kleine, schwächere Bruder der Beamer2, 1.530 lm / 12.500 Lux 10° - 15° 405 min deutlicher Spot mit Corona Art.: 0600-003-1530... -
Seite 18: Lampen-Kopf-Details
GSW-LI-60 Modell 2014 12 Lampen-Kopf-Details Im folgenden finden Sie Beschreibungen zu den verschiedenen Lampen-Köpfen. Um die Lichtwirkung der verschiedenen Lampen-Köpfe miteinander vergleichen zu können, haben wir zu jedem Kopf Bilder der Ausleuchtung angefertigt (sofern sinnvoll auch mehrere). Die Bilder zu den Ausleuchtungen wurden unter identischen Bedingungen erstellt: 0,5m Entfernung vom Lampenkopf zur Messplatte ab Leuchtmittel. -
Seite 19: Übersicht
GSW-LI-60 Modell 2014 12.1 Übersicht Nachfolgende Tabelle stellt eine Vergleichs-Übersicht der Köpfe gemäß identischer Kamera- Einstellungen der vorherigen Seite dar. Die Köpfe sind im einzelnen auf den Folgeseiten beschrieben. 3-fach LED Beamer II, warm Beamer II, kalt Blau und weiß... -
Seite 20: 3-Fach Led
GSW-LI-60 Modell 2014 12.2 3-fach LED Art.: 0600-003-1530 LED-Lichtquelle mit geringer Leistung. Kleiner Spot (10-15°) mit Corona. Als Standard-Kopf für normale Tauchgänge. Extrem lange Brennzeit von ca. 405 Minuten. 12.3 3-fach LED, Beamer II, warm Art.: 0600-103-2340 Leistungsstarke LED- Lichtquelle mit Warmton und großem... -
Seite 21: 3-Fach Led, Beamer Ii, Kalt
GSW-LI-60 Modell 2014 12.4 3-fach LED, Beamer II, kalt Art.: 0600-003-3120 Leistungsstarke LED- Lichtquelle mit Kaltton. Öffnungswinkel ähnlich dem kleinen 3-fach-Kopf mit kleinem Spot (10-15°) und Corona. Als Standard-Kopf für normale Tauchgänge mit hohem Lichtbedarf. Lange Brennzeit von ca. 210 Minuten. -
Seite 22: Blau- Und Weiß-Licht
GSW-LI-60 Modell 2014 12.6 Blau- und Weiß-Licht Art.: 0600-003-0460 Zwei-mal blaue und eine weiße LED, ähnlich dem 3- fach LED-Kopf. Getrennt und gemeinsam zuschaltbar. Blaues Licht (460nm) zur Darstellung von Fluoreszenz-Effekten unter Wasser Bedienung: geringes Drehen des Regler- Knopfes schaltet zuerst die einzelne weiße LED ein. -
Seite 23: Bigeye
GSW-LI-60 Modell 2014 12.7 BIGEYE Art.: 0600-101-7960 Breitstrahler mit großem Öffnungswinkel (>110°) und Warmton. Ideal für Foto- und Film- Aufnahmen. Extrem lange Brennzeit von über 420 Minuten. minimale Helligkeit maximale Helligkeit Stand: Oktober 2014 – Rev. 01 Seite 23 / 28... -
Seite 24: Lieferumfang
GSW-LI-60 Modell 2014 13 Lieferumfang GSW-LI-60 Lampen-Kopf nach Wahl Bild 13.2: LED-Kopf Ersatz O-Ringe Bild 13.3: Ersatz-O-Ringe Stand: Oktober 2014 – Rev. 01 Seite 24 / 28 technische Änderungen vorbehalten... -
Seite 25: Bild 13.4: Mascot-Ladegerät
GSW-LI-60 Modell 2014 Mascot-Ladegerät Bild 13.4: Mascot-Ladegerät Transport-Koffer Stand: Oktober 2014 – Rev. 01 Seite 25 / 28 technische Änderungen vorbehalten... -
Seite 26: Garantie/Gewährleistung
GSW-LI-60 Modell 2014 14 Garantie/Gewährleistung Durch den Einsatz hochwertiger Materialien und computergesteuerter Fertigung gewähren wir eine Garantie von 2 Jahren. 6 Monate Garantie gewähren wir auf den Akku. Dichtringe sind Verschleißteile und deshalb von der Garantie ausgeschlossen. Die Garantiezeit beginnt ab Kaufdatum, bitte bewahren Sie den Lieferschein / die Rechnung als Nachweis auf. -
Seite 27: Kontakt-Daten
über Informationssysteme zur Verfügung gestellt werden, weder komplett noch in Auszügen. FWT-Schulz behält sich das Recht vor, die Anleitung ohne Ankündigung zu verändern. • Die in der Anleitung verwendeten Abbildungen können sich von der Lampe oder ihrer •... -
Seite 28: Notizen
GSW-LI-60 Modell 2014 20 Notizen 21 Historie Version Datum Änderungen Korrekturen • Rev. 01 08.10.14 Anpassung der Tabellen-Farben • Stand: Oktober 2014 – Rev. 01 Seite 28 / 28 technische Änderungen vorbehalten...
