Gebrauchsanleitung: Lomo LC-A, Lomo Compact Automat
1. EINLEITUNG

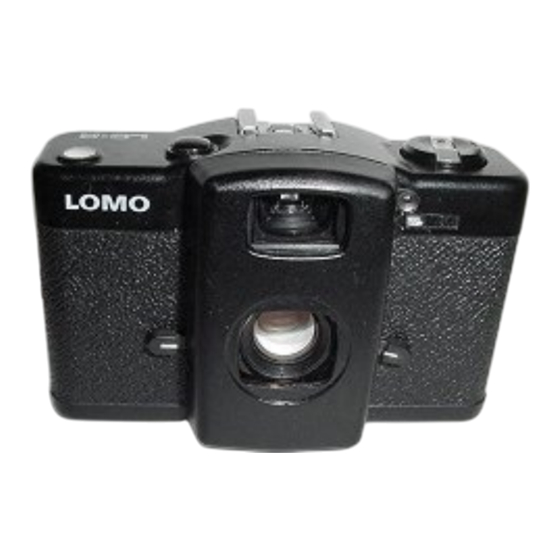

Die LC-A (LOMO COMPACT-AUTOMAT) ist eine Kleinbildsucherkamera mit automatischem Belichtungsprogramm. Die
Kamera arbeitet in einem Temperaturbereich von -15 bis +45°C, direkte Sonnenbestrahlung und Regen ausgeschlossen.
Die Kamera wird von einer Gleichstromquelle, Typ SR-44P versorgt.
A n m e r k u n g. Beim Verwenden einer anderen Stromquelle mit einem kleineren Arbeitstemperaturbereich wird der
Kameraarbeitstemperaturbereich auf den der Stromquelle begrenzt.
Die Kamera LC-A hat einige besondere Merkmale. Sie ist so klein, daß man sie in der Hosentasche oder einer Handtasche
tragen kann. Das automatische Belichtungsprogramm arbeitet in einem großen Objekthelligkeitsbereich. Die Kamera ist mit
einer Vorrichtung versehen, die Objektiv und Sucher vor mechanischen Beschädigungen und Verunreinigungen beim
Aufbewahren schützt.
Die Kamera ist mit einem elektromechanischen Verschluß und einem elektronischen Belichtungsmesser ausgestattet um das
automatisches Belichtungsprogramm zu ermöglichen.
Der Kamerasucher verfügt über eine leuchtende Bildbegrenzung mit Parallaxenmarkierung zum Photographieren bei kurzen
Entfernungen, einen Lichtindikator zur Kontrolle des Batteriestandes und einen Lichtindikator, der vor zu erwartenden
Belichtungßzeiten länger als 1/30 sek. warnt.
Ein Weitwinkelhochleistungsobjektiv "Minitar 1" ist fest in die Kamera eingebaut, was die Möglichkeiten der Kamera
bedeutend erweitert (Photographieren von Architekturobjekten und Landschaften bei kurzen Entfernungen, Photographieren
von Landschaften bei beengten Raumverhältnissen, usw.) In diesem Fall ist etwas Vignettierung (Abnahme der Helligkeit und
Auflösung gegen den Bildrand hin) möglich.
Das Fokusieren wird mit der Entfernungsskala und Symbolen im Sucherblickfeld durchgeführt.
Für Photographieren mit einem Blitz ist manuelle Blendeneinstellung im Bereich von 2,8 bis 16 möglich. Beim Wechseln von
automatischer Blende (A) zu manueller Blendeneinstellung wird eine Verschlußzeit von 1/60 sek. eingestellt.
Ein X-Kontakt wird für die Synchronisation des Verschlusses mit dem Blitz verwendet.
Filmtransport und Verschlußspannen werden gleichzeitung durch einen Handhebel mit 360° Rotationswinkel durchgeführt.
Der Bildzähler zählt die Zahl der gemachten Bilder und wird automatisch zurückgesetzt wenn man die Kamerarückwand
öffnet.
Der Rückspulheben ist vom Meßband-Typ. Um zurückzuspulen muß man den Filmtransportzahnradentkoppelungsknopf in
niedergedrückter Position feststellen.
Ein spezieller Motorwinder kann verwendet werden für automatischen Filmtransport.
2. SPEZIFIKATIONEN
Filmtyp, mm
Bildgröße, mm
Anzahl an Bildern
Photoobjektiv "Minitar 1":
Brennweite, mm
relative Blendenöffnung
Abbildungswinkel
Fokusierbereich, m
1 von 6
Lomo LC-A, Lomo Compact Automat
Gebrauchsanleitung
http://haardt.net/manuals/lomolcamanual_d.htm
35
24x36
36
32
f/2.8
63°
von 0,8 bis oo
14.08.10 13:24
