Inhaltszusammenfassung für NEFF C-Serie Teleskop

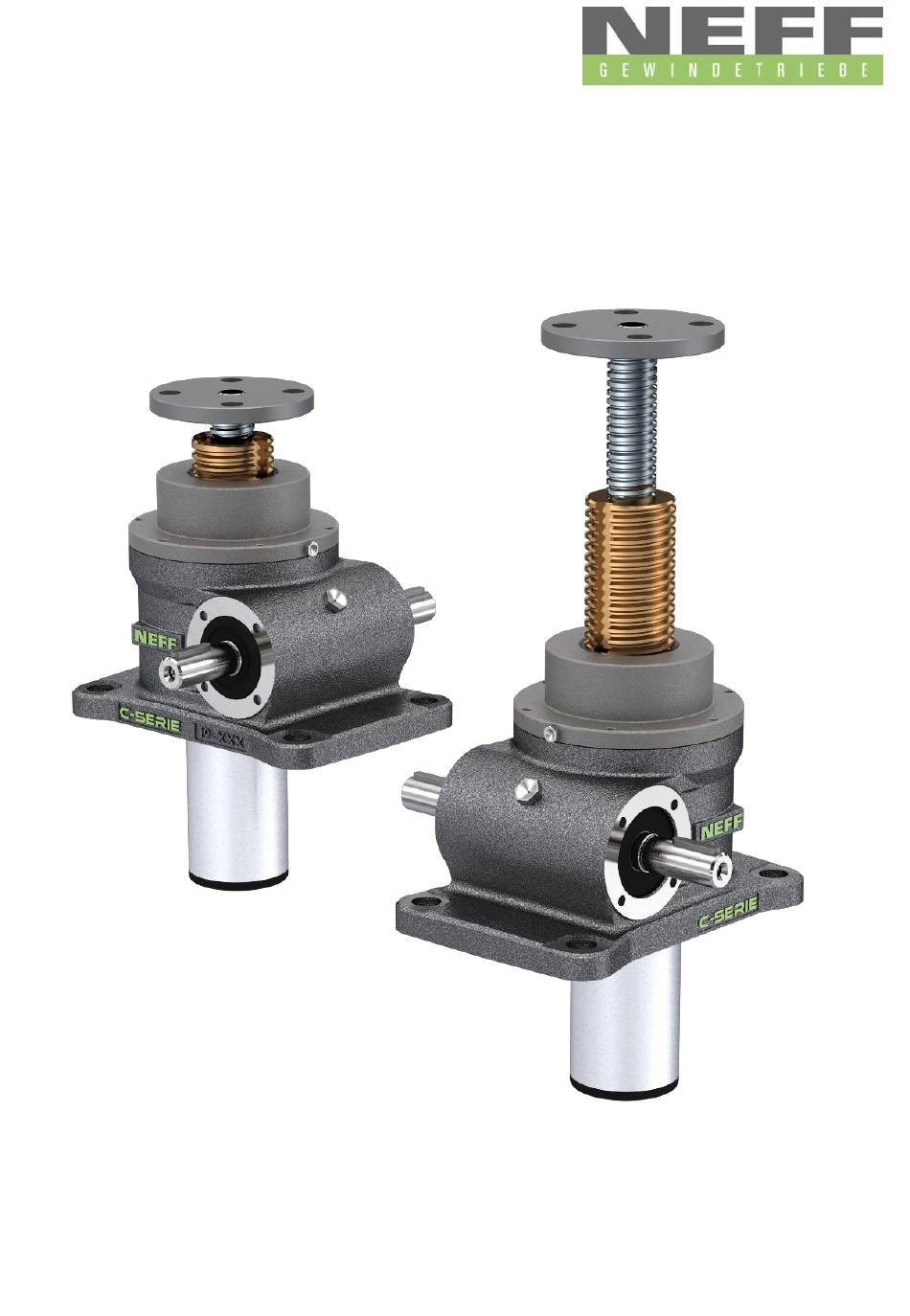

- Seite 1 Spindelhubgetriebe C-Serie Teleskop Standard Betriebsanleitung...
- Seite 2 Spindelhubgetriebe C-Serie Teleskop Wichtige Informationen................. 2 Hinweise zur Dokumentation ............2 Aufbewahrung der Unterlagen ............2 Verwendete Symbole ..............2 Qualifiziertes Personal ..............2 Allgemeine Sicherheitshinweise ............3 Übersicht Spindelhubgetriebe ............... 4 Aufbau Spindelhubgetriebe Bauart N ............ 5 Montage ....................7 Allgemeine Montagehinweise ............
- Seite 3 Spindelhubgetriebe C-Serie Teleskop Wichtige Informationen In diesem Kapitel finden sie wichtige Informationen zum sicheren Umgang mit dem Produkt und zur Betriebsanleitung. Hinweise zur Dokumentation Die folgenden Hinweise sind ein Wegweiser durch die Gesamtdokumentation. Für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen übernehmen wir keine Haftung.
- Seite 4 In diesem Kapitel sind Warnungen und Hinweise zusammengestellt, die für den Umgang mit dem Hubgetriebe allgemein gültig sind. Bestimmungsgemäße Verwendung: Die Spindelhubgetriebe C-Serie Teleskop sind ausschließlich zum Ausführen von Hub-, Senkbewegungen bestimmt. Hubkapazitäten entnehmen sie aus unserem Katalog oder unter www.neff-gewindetriebe.de Eine andere Verwendung gilt als nicht bestimmungsgemäß.
- Seite 5 Übersicht Spindelhubgetriebe Beschreibung eines Spindelhubgetriebes: Neff Spindelhubgetriebe C-Serie Teleskop wird überall dort eingesetzt, wo präzise Hub-, Senkbewegungen erforderlich sind. Das klassische Gehäuse ermöglicht den Anbau von Motor, Getriebe oder Drehgeber. Alle Ausführungen sind sowohl für Druck- als auch für Zugbeanspruchung und lageunabhängige Funktion ausgelegt.
- Seite 6 Spindelhubgetriebe C-Serie Teleskop Aufbau Spindelhubgetriebe Bauart N Ausführung SHG C-Serie Teleskop mit Trapezgewindespindel Bauart N (axial verfahrende Spindel, nicht verdrehgesichert) Position Bezeichnung Gehäuse Schneckenrad Schneckenwelle Trapezgewindespindel Trapezgewindespindel Lagerdeckel Gewindebuchse Schutzrohr Sicherungsring DIN 471 Passscheiben DIN988 Axial-Rillenkugellager Kegelrollenlager Radial-Wellendichtring DIN 3760...
- Seite 7 Spindelhubgetriebe C-Serie Teleskop...
- Seite 8 Spindelhubgetriebe C-Serie Teleskop Montage Allgemeine Montagehinweise Die Befestigungsschrauben des Spindelhubgetriebes erfolgt am Gehäuse. Das Gehäuse wird immer an einer bearbeiteten Fläche (keine gewalzten Stahlprofile o. ä.) angeschraubt, um Fluchtungsfehler oder Geräuschprobleme zu vermeiden. Beim Einbau sind das Spindelhubgetriebe und die Spindel, je nach Anwendungsfall, entweder rechtwinklig oder parallel zum Maschinenteil genau auszurichten und zu verschrauben.
- Seite 9 Spindelhubgetriebe C-Serie Teleskop Parallelmontage mehrerer Spindelhubgetriebe Info: Ein Spindelhubgetriebe ist bereits wie in Kapitel 4 beschrieben, eingebaut und befestigt! Das zweite Spindelhubgetriebe in die vorhergesehene Position bringen, aber noch nicht befestigen. Kupplung oder Gelenkwelle auf die Schneckenwelle des bereits befestigten Spindelhubgetriebes schieben.
- Seite 10 Spindelhubgetriebe C-Serie Teleskop Spindelhubgetriebe mit Endschalter Die Endschalter sind von NEFF voreingestellt. Der Kunde muss die Hubendlagen überprüfen und die Endschalter einstellen!
- Seite 11 Spindelhubgetriebe C-Serie Teleskop Spindelhubgetriebe mit Sicherheitsfangmutter Sicherheitsfangmuttern nach VBG14 oder VBG70 Anforderungen sind nur auf Anfrage verfügbar. Wenn nicht anders angegeben, werden unsere Standard-Sicherheitsfangmuttern versendet. Hierbei müssen die technischen Daten der Sicherheitsfangmutter immer mit den bestehenden Anforderungen überprüft werden. ...
- Seite 12 Bei der Montage des Lagerdeckels auf axiale Spielfreiheit und Leichtgängigkeit achten. • Achtung! Austausch der Spindelmutter vornehmen, wenn das Axialspiel 1/4 der Gewindesteigung übersteigt (Trapezgewinde) Schmierstoffe und Füllmengen Werks-Fettsorten: Spindelhubgetriebe / Trapezgewindetrieb: NEFF GREASE 000 / NEFF GREASE 2...
- Seite 13 Spindelhubgetriebe C-Serie Teleskop Füllmengen: Füll- 1150 2200 mengen Fett (gr.) Neben unseren Werks-Schmierstoffen können auch andere, gleichwertige Markenschmierstoffe verwendet werden. Gilt nur unter Vergleich und Beachtung der Datenblätter, von den oben genannten Herstellern. Zu große Fettmengen erhöhen die Reibung und damit die Temperatur. Genügend Schmierstoff...
- Seite 14 Spindelhubgetriebe C-Serie Teleskop Betriebsstörungen Service: Falls sie während des Betriebes Störungen bemerken sollten, versuchen sie zuerst die Art der Störung anhand unten stehender Übersicht zu identifizieren und zu beheben. Sollte es sich um eine Störung handeln, die von ihnen nicht zu beheben ist, nehmen sie bitte Kontakt mit unserem technischen Service (siehe letzte Seite) auf.
- Seite 15 Spindelhubgetriebe C-Serie Teleskop Einbauerklärung Hiermit erklären wir, dass folgendes Produkt: Spindelhubgetriebe, Baureihe C-Serie mit Trapez- Kugel- oder Gleitgewindespindeln in der Bauart N, VK, VP oder R in den Baugrößen C3, C5, C15, C20, C30, C50 zum Heben und Senken von Lasten im Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anhang II B für unvollständige Maschinen,...
- Seite 16 Spindelhubgetriebe C-Serie Teleskop Notizen:...
