ESA AUTOMATION IT110 Bedienungsanleitung
Quicklinks
IT TERMINALI OPERATORE UNIVERSALI
IT UNIVERSAL OPERATOR TERMINALS
IT TERMINAUX OPERATEURS UNIVERSELS
IT UNIVERSELLE BEDIENTERMINALS
IT TERMINALES DE OPERADOR UNIVERSALES

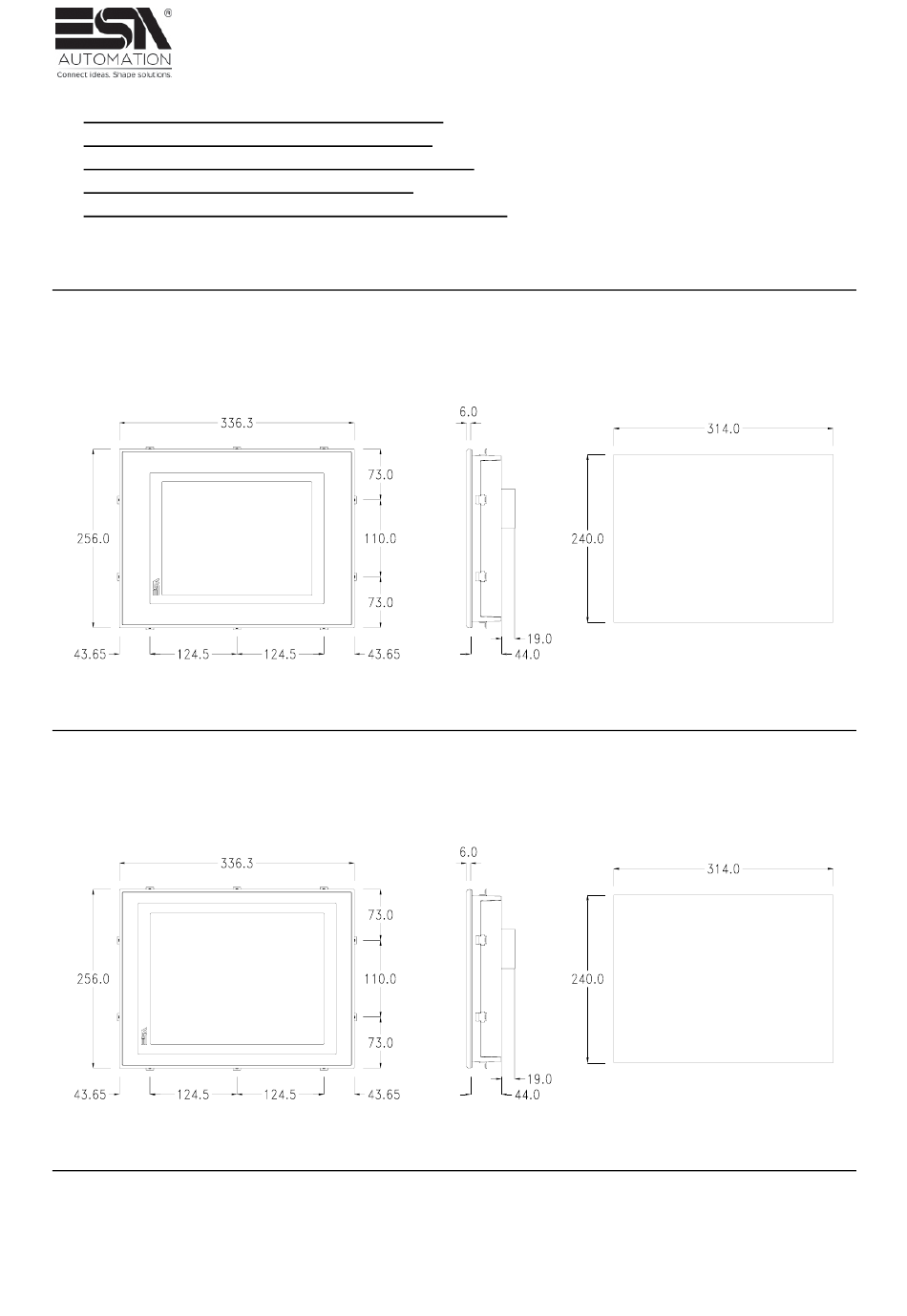

Dimensioni - Forature / Dimensions - Holes / Dimensions - Trous / Abmessungen -
Bohrungen / Dimensiones y perforaciones
Rev. 5
IT110 CAN / PROFIBUS-DP / PROFINET
IT112 CAN / PROFIBUS-DP / PROFINET
Date: 01/02/2016
405.1300.161.0
Verwandte Anleitungen für ESA AUTOMATION IT110
Inhaltszusammenfassung für ESA AUTOMATION IT110
- Seite 1 IT TERMINALES DE OPERADOR UNIVERSALES Dimensioni - Forature / Dimensions - Holes / Dimensions - Trous / Abmessungen - Bohrungen / Dimensiones y perforaciones IT110 CAN / PROFIBUS-DP / PROFINET IT112 CAN / PROFIBUS-DP / PROFINET Rev. 5 Date: 01/02/2016...
- Seite 2 Posteriore / Rear side / Face arriéres / Rückseiten / Posterior IT11x CAN / PROFIBUS-DP / PROFINET A Connettore di alimentazione. G LINE OUT (Stereo - Jack 3,5mm) (opzionale / optional / option Power supply connector. / option / opción) Connecteur d'alimentation.
- Seite 3 Installazione IT / Installing the IT / Installation du IT / IT-Installation / Instalación del IT Coppia serraggio / Tightening Torque / Couples de serrage / Anziehdrehmoment / Fuerza de apriete : 1,24 Nm (11 lbs. in.) +/- 5%...
- Seite 4 Terminazione linea CAN / CAN line termination / Extremité de ligne CAN / CAN- Leitungsende / Extremo de línea CAN Linea terminata (120ohm) / Line termination Linea aperta (default) / Open line (default) / (120 Ohms) / Extremité de ligne (120 Ohm) / Ligne ouverte (défaut) / Offene Leitung Leitungsende (120 Ohm) / Línea extrema (default) / Línea abierta (default)
- Seite 5 Alimentazione / Power supply / Alimentation / Spannungsversorgung / Alimentación Power supply 4 pins connector +L 24 VDC M 0 V Not connected PE Protective ground Attenzione: Queste due configurazioni danneggiano gravemente il IT. +24V Warning: These two configuration will seriously damage components.
- Seite 6 Porte di comunicazione / Communication ports / Portes de comunication / Schnittstellen- Anschlüsse / Puertos de comunicación 2 x ETH10/100 Profibus Db 9 female connector Db 9 female connector RJ45 8 pin female connector Tx Rx485 +IN/OUT Shield RX1 IN N.C.
