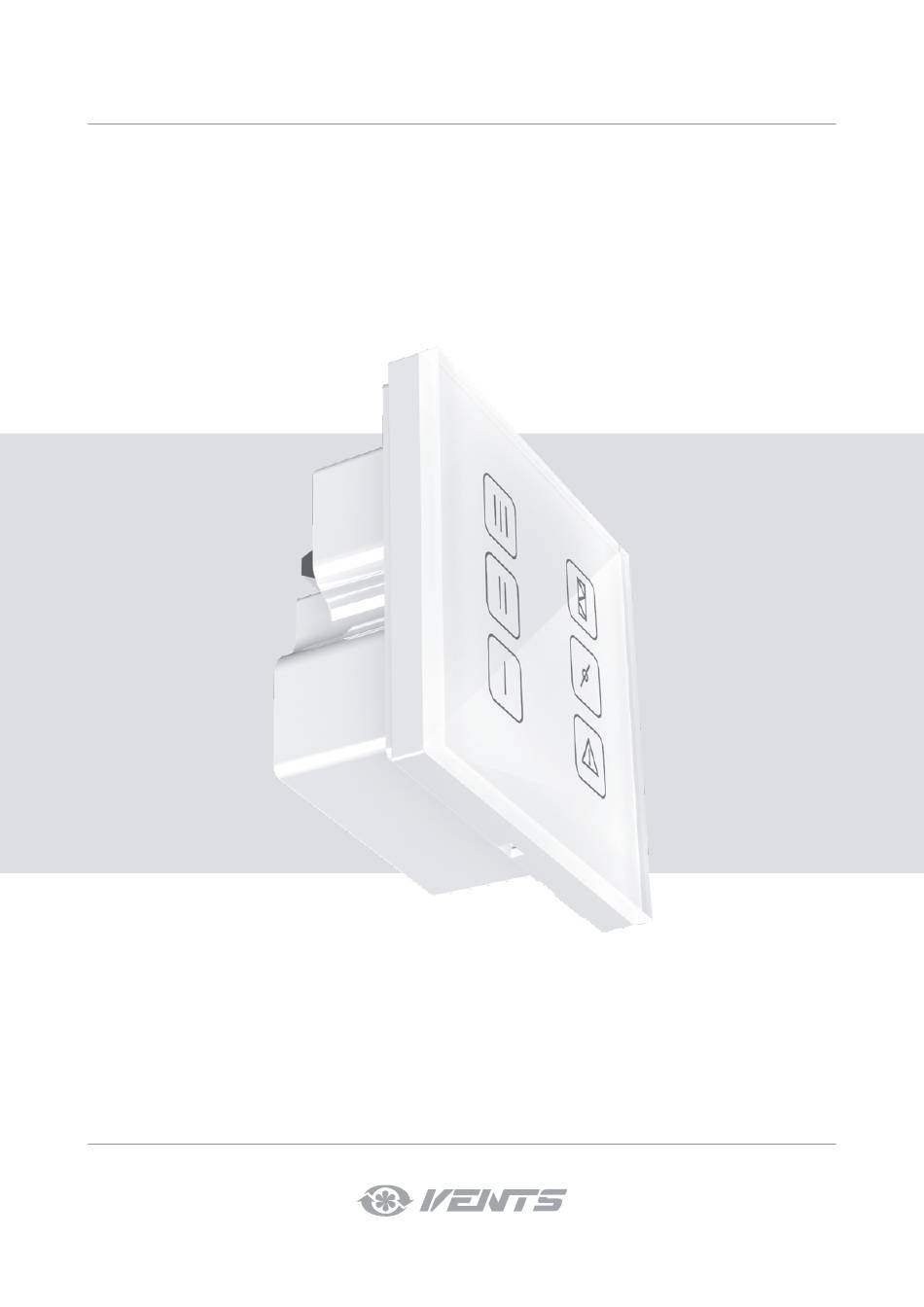

- Seite 1 BETRIEBSANLEITUNG Bedienfeld mit Touchscreen...
-
Seite 2: Inhaltsverzeichnis
Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts A22 und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen. -
Seite 3: Verwendungszweck
• Bei Geräuschen oder Rauchentwicklung • Beim Anschluss an das Stromnetz keine das Gerät sofort von der Stromversorgung beschädigten Komponenten und keine trennen und den Kundendienst beschädigten Stromleitungen verwenden. kontaktieren. • Die Steuereinrichtungen nie mit nassen • Das Gerät nicht mit Wasser reinigen. Händen anfassen! •... -
Seite 4: Technische Daten
TECHNISCHE DATEN 82 mm 42,5 mm 13,5 mm 60 mm Versorgungsspannung , V 24 R 2 mm Max. Laststrom, A 0,025 Kabeltyp 4х0,25 mm Temperaturbereich, ˚С +10...+45 Luftfeuchtebereich, % 10 - 80 (keine Kondensatbildung) Schutzart IP40 Einbaukasten für Aufputz-Wandmontage Einbaukasten für Unterputz-Wandmontage ... - Seite 5 1. Setzen Sie den Einbaukasten ein. Unterputz-Wandmontage: bereiten Sie eine Wandöffnung Aufputz-Wandmontage: verlegen Sie erforderliche vor, verlegen Sie erforderliche Stromleitungen und Kabel zum Stromleitungen und Kabel zum Anbringungsort, bohren Anbringungsort und montieren Sie den Einbaukasten. Sie die Befestigungsöffnungen und verschrauben Sie den Einbaukasten an der Wand (die Schrauben müssen separat besorgt werden).
-
Seite 6: Einstellung Und Steuerung
6. Drücken Sie das Glas-Bedienfeld zum Rahmen bis Einrasten, um dieses zu fixieren. EINSTELLUNG UND STEUERUNG Adressierung und Parameter des Netz RS-485 Das Bedienfeld ist kompatibel mit den folgenden Parametern des Netzes RS-485: • Datenübertragungsrate: 115200 baud • Stoppbits: 2 •... - Seite 7 ANZEIGEN UND FUNKTIONEN DES BEDIENFELDES Lüftungsstufe 3 Filterwartung Lüftungsstufe 2 Betriebsart "Keine Wärmerückgewinnung" Lüftungsstufe 1 Alarmanzeige Einschalten der Lüftungsanlage oder Wechseln der Lüftungsstufe drücken Sie eine der nicht leuchtenden Tasten zur Einstellung der Lüftungsstufe. Nach dem Drücken leuchtet die Taste auf und die Lüftungsanlage läuft in der eingestellten Lüftungsstufe.
