SHX Trading Secutek SBR-301 Bedienungsanleitung
4ch ahd dvr für auto
Inhaltszusammenfassung für SHX Trading Secutek SBR-301

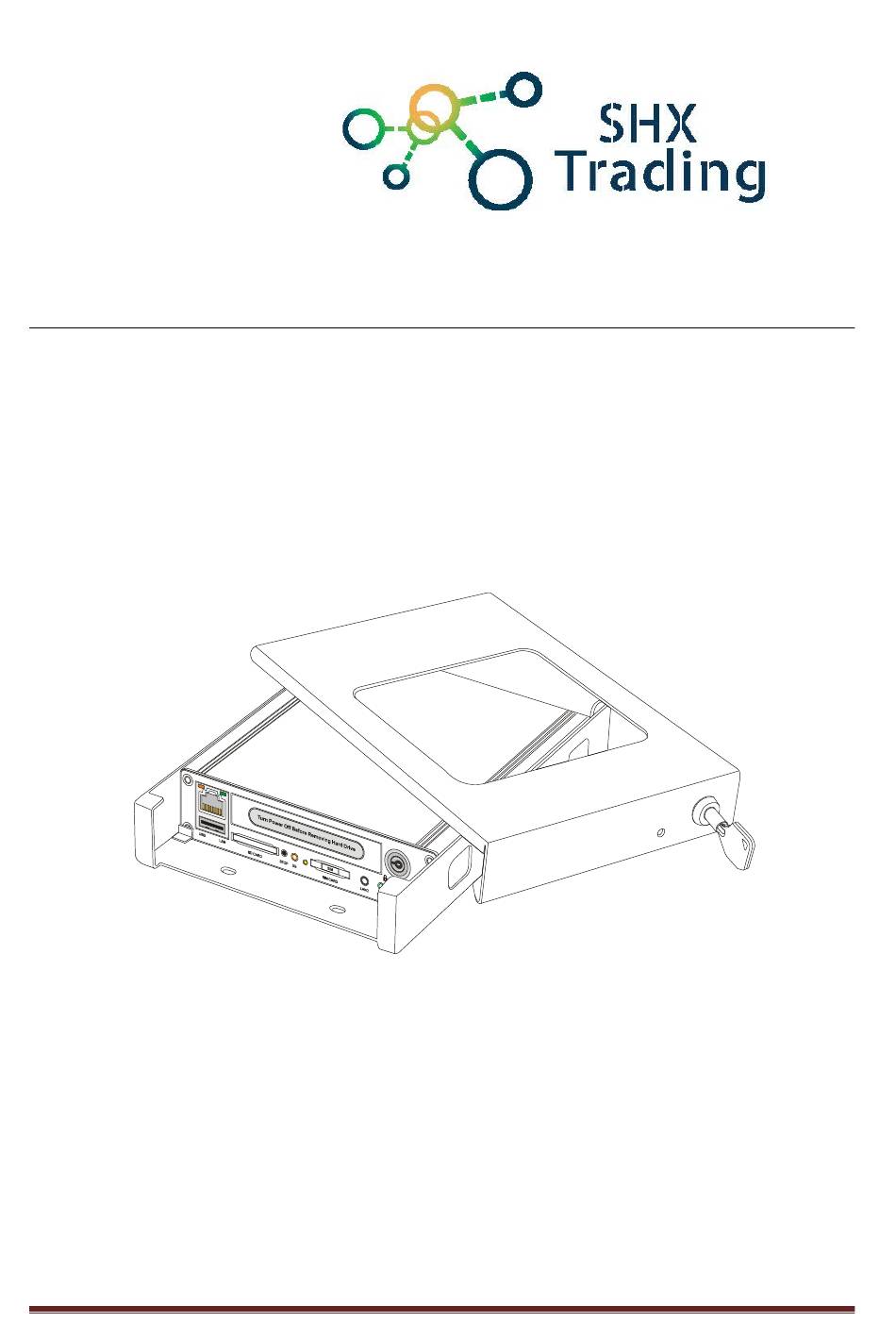

- Seite 1 4CH AHD DVR für Auto Secutek SBR-301 SECU49 Bedienungsanleitung Kontakt zum Lieferanten: SHX Trading s.r.o. Hrusická 2616/3, CZ-141 00 Praha 4 Email: support@spygeschaft.de (Deutsch) SHX Trading s.r.o Seite 1...
-
Seite 2: Einführung
5 – 3 x Sensoren, 1 RS232 (For GPS), 5V DC output, 1 LANC 2.2 Grundlegende Prinzipien für die DVR-Verkabelung Wir empfehlen, die Installation von einer Servicestelle oder einem Fachmann durchführen zu lassen. Andernfalls besteht die Gefahr der Beschädigung des Produkts und der Nichtanerkennung der Garantie. SHX Trading s.r.o Seite 2... - Seite 3 Geräts einzustellen (in diesem Fall wird die letzte Aufnahme nicht gespeichert). Verbinden Sie beim Anschließen das rote und das gelbe Kabel. 3. Beginn Öffnen Sie die Oberseite des Geräts und stecken Sie eine formatierte SIM- Karte, SD-Karte oder Festplatte in den Steckplatz. SHX Trading s.r.o Seite 3...
-
Seite 4: Gps-Anschluss
3) Schließen Sie die Kameras an. Schließen Sie den Digitalrekorder an die Stromversorgung (12 V) an. 5) Dann ist das Gerät automatisch aktiv und beginnt mit der Aufzeichnung. 3.1 GPS-Anschluss 1 - Schließen Sie das GPS-Kabel an den DVR an. SHX Trading s.r.o Seite 4... -
Seite 5: Monitor-Anschluss
Sie können einen Monitor über CVBS an den DVR anschließen. Schließen Sie den CVBS-Monitor an. Verwenden Sie das Videokabel, um den Monitor mit dem DVR zu verbinden. Wenn der DVR eingeschaltet ist, wird der DVR-Ausgang angezeigt. SHX Trading s.r.o Seite 5... - Seite 6 Wählen Sie eine Kamera aus, um einzelne Funktionen einzustellen Video Lost Beep: Warnung mit einem akustischen Signal, wenn das Bild verloren geht Camera Title: Name der ausgewählten Kamera Flip: Vertikale oder horizontale Drehung des Kamerabildes Brightness: Einstellen der Helligkeitsintensität Contrast: Einstellen der Kontrastintensität SHX Trading s.r.o Seite 6...
- Seite 7 Size: Aufzeichnungsgröße (MB/Stunde) Camera Status: Status der ausgewählten Kamera Record Status: Aufnahmestatus der ausgewählten Kamera (Aufnahme / Nicht Aufnahme) Start (All) /Stop (All): Aktivieren/Deaktivieren der Aufzeichnung aller oder einzelner Kameras Using Encryption: Verschlüsselung beim Aufnehmen verwenden SHX Trading s.r.o Seite 7...
- Seite 8 Overwrite Mode: Überschreiben Sie die aufgenommenen Datensätze, wenn der Speicherplatz voll ist. No disk alarm time: Falls die Festplatte (Speicherkarte) nicht gefunden wird, ertönt ein akustisches Signal (Sekunden). Format: Löscht alle Daten auf dem ausgewählten Datenträger und formatiert ihn. SHX Trading s.r.o Seite 8...
- Seite 9 Speed Unit: Einheit der Geschwindigkeit Speed Limit: Geschwindigkeitsbegrenzung Overspeed Record: Aufnahmeeinstellungen bei Übergeschwindigkeit Overspeed OSD: Anzeige einer Warnung auf dem Bildschirm, wenn Sie zu schnell fahren Overspeed Buzzer: Bei Geschwindigkeitsübertretungen durch ein akustisches Signal warnen SHX Trading s.r.o Seite 9...
- Seite 10 3G/4G möglich, Modul gefunden - 3G/4G-Modul gefunden) 3G/4G Dial Setting: Manuelle Verbindungseinstellungen gemäß den Parametern des Anbieters Sie können die SIM-Karte nicht im Betrieb wechseln. Um die SIM-Karte zu wechseln, müssen Sie das Gerät immer neu starten. SHX Trading s.r.o Seite 10...
- Seite 11 Connect: Wenn die Daten korrekt eingegeben werden, wird eine Verbindung mit dem ausgewählten WiFi-Netzwerk hergestellt. AP Mode IP: IP-Adresse des Broadcast-WiFi-Netzwerks des Geräts AP SSID: Broadcast-Name des WiFi-Netzwerks Password: Passwort für die Verbindung mit dem Broadcast-WiFi-Netzwerk. Standard-Passwort:12345678 SHX Trading s.r.o Seite 11...
- Seite 12 Server Status: Verbindungsstatus des Geräts zum Server Client DVR ID: Geräte-ID Server: IP-Adresse oder Domäne des angeschlossenen Servers Server Port: Port des angeschlossenen Servers Channel: Kamera-Kanal Resolution: Auflösung des Videos BitRate: BitRate der Kamera FrameRate: Kamera-Bildrate (fps) SHX Trading s.r.o Seite 12...
- Seite 13 Switch View: Umschalten der Vorschau auf einen anderen Kanal bei einem Alarm Switch View Delay: Verzögerung der Kanalumschaltung bei Alarm Pre-record Time: Aufzeichnungsintervall, bevor der Alarm ausgelöst wird Post-record Time: Aufzeichnungsintervall, nachdem der Alarm bereits ausgelöst wurde SHX Trading s.r.o Seite 13...
- Seite 14 Set Time: DVR-Zeiteinstellung Time Zone: DVR-Zeitzone Time Offset: Zeitverschiebung, nur für einige Länder, z. B. Indien, eingestellt DST Period: DST wird derzeit in den USA/Australien/Neuseeland/UK unterstützt. Sytem – Output Setting Output Device: Einstellung des Ausgangsgeräts (HDMI/CVBS) SHX Trading s.r.o Seite 14...
- Seite 15 Bei der Wiedergabe von Aufnahmen von einer Festplatte wählen Sie "SATA". Während der Wiedergabe kann die Aufnahme zurückgespult, verlangsamt, beschleunigt, angehalten und wiedergegeben werden. System – System Info DVR App Version: DVR-Software-Version DVR MCU Version: Veröffentlichungsdatum der DVR-Software CameraX Version: Kanal-Kamera-Anschlussversion SHX Trading s.r.o Seite 15...
- Seite 16 Gerät nach dem Upgrade immer neu. Wenn Sie Ihre Einstellungen bereits gesichert haben, können Sie sie auf der Registerkarte "Config" importieren oder auf einen externen Speicher exportieren. Die Ergebnisse der durchgeführten Vorgänge können im Ereignisprotokoll überwacht werden. SHX Trading s.r.o Seite 16...
- Seite 17 Der Lieferant trägt keine Verantwortung für die Verwendung des Geräts unter Verstoß gegen diesen Gesetzen. Das Handbuch ist Eigentum von SHX Trading s.r.o. Jede Vervielfältigung oder sonstige Verwendung muss mit Genehmigung dieser Firma erfolgen. Sollten Sie im Handbuch Ungenauigkeiten feststellen, zögern Sie bitte nicht, uns zu kontaktieren.
