inels BPS3-01M Kurzanleitung

BPS3-01M, BPS3-02M
Oddělovač sběrnice od napájecího zdroje
CZ
Charakteristika
• Jednotky BPS3-01M a BPS3-02M slouží k impedančnímu oddělení sběrnice BUS
od zdroje napájecího napětí.
• Oddělovač sběrnice BPS3-01M nebo BPS3-02M je vyžadován ke každé centrální
jednotce typu CU3 a externímu masteru MI3-02M.
• BPS3-01M umožňuje připojení jedné větve sběrnice BUS se zatížením max. 3 A.
• BPS3-02M umožňuje připojení dvou větví sběrnice BUS se zatížením max. 1 A pro
každou větev.
• Výstupy jsou opatřeny nadproudovou a přepěťovou ochranou.
• Indikace výstupního napětí výstupů sběrnice BUS diodami LED.
• BPS3-01M, BPS3-02M v provedení 1-MODUL jsou určeny pro montáž do rozvaděče na
DIN lištu EN60715.
Všeobecné instrukce
PŘIPOJENÍ DO SYSTÉMU, INSTALAČNÍ SBĚRNICE BUS
Periferní jednotky iNELS3 se připojují do systému prostřednictvím instalační sběrnice BUS. Vodiče
instalační sběrnice se připojují na svorkovnice jednotek na svorky BUS+ a BUS-, přičemž vodiče
není možno zaměnit. Pro instalační sběrnici BUS je nutné využít kabel s krouceným párem vodičů
s průměrem žil nejméně 0.8mm, přičemž doporučovaným kabelem je iNELS BUS Cable, jehož
vlastnosti nejlépe odpovídají požadavkům instalační sběrnice BUS. Ve většině případů lze využít
také kabel JYSTY 1x2x0.8 nebo JYSTY 2x2x0.8. V případě kabelu se dvěma páry kroucených vodičů
není možné vzhledem k rychlosti komunikace využít druhý pár pro jiný modulovaný signál, tedy
není možné v rámci jednoho kabelu využít jeden pár pro jeden segment BUS sběrnice a druhý
pár pro druhý segment BUS sběrnice. U instalační sběrnice BUS je nutné zajistit její odstup
od silového vedení ve vzdálenosti alespoň 30 cm a je nutné jej instalovat v souladu s jeho
mechanickými vlastnostmi. Pro zvýšení mechanické odolnosti kabelů doporučujeme vždy kabel
instalovat do elektroinstalační trubky vhodného průměru. Topologie instalační sběrnice BUS je
volná s výjimkou kruhu, přičemž každý konec sběrnice je nutné zakončit na svorkách BUS+ a BUS-
periferní jednotkou. Při dodržení všech výše uvedených požadavků může maximální délka jednoho
segmentu instalační sběrnice dosahovat až 500 m. Z důvodu, že datová komunikace i napájení
jednotek jsou vedeny v jednom páru vodičů, je nutné dodržet průměr vodičů s ohledem na úbytek
napětí na vedení a maximální odebíraný proud. Uvedená maximální délka sběrnice BUS platí za
předpokladu, že jsou dodrženy tolerance napájecího napětí.
KAPACITA A CENTRÁLNÍ JEDNOTKA
K centrální jednotce CU3-01M nebo CU3-02M lze připojit dvě samostatné sběrnice BUS
prostřednictvím svorek BUS1+, BUS1- a BUS2+, BUS2-. Na každou sběrnici lze připojit až 32
jednotek, celkově lze tedy přímo k centrální jednotce připojit až 64 jednotek. Dále je nutné dodržet
požadavek na maximální zatížení jedné větve sběrnice BUS proudem maximálně 1000 mA, který
je dán součtem jmenovitých proudů jednotek připojených na tuto větev sběrnice. Při připojení
jednotek s odběrem větším než 1A lze využít BPS3-01M s odběrem 3A. V případě potřeby je možné
další jednotky připojit pomocí externích masterů MI3-02M, které generují další dvě větve BUS. Tyto
externí mastery se připojují k jednotce CU3 přes systémovou sběrnici EBM a celkem je možno přes
EBM sběrnici k centrální jednotce připojit až 8 jednotek MI3-02M.
NAPÁJENÍ SYSTÉMU
K napájení jednotek systému je doporučeno použít napájecí zdroj společnosti ELKO EP s názvem
PS3-100/iNELS. Doporučujeme systém zálohovat externími akumulátory, připojenými ke zdroji PS3-
100/iNELS (viz vzorové schéma zapojení řídicího systému).
VŠEOBECNÉ INFORMACE
Pro funkci jednotky je nutné, aby jednotka byla napojena na centrální jednotku systému řady
CU3, nebo na systém, který tuto jednotku již obsahuje, jako jeho rozšíření o další funkce systému.
Všechny parametry jednotky se nastavují přes centrální jednotku řady CU3 v software iDM3.
Na základní desce jednotky je LED dioda pro indikaci napájecího napětí a komunikace s centrální
jednotkou řady CU3. V případě, že dioda RUN bliká v pravidelném intervalu, probíhá standardní
komunikace. Jestliže dioda RUN trvale svítí, je jednotka ze sběrnice napájena, ale jednotka na
sběrnici nekomunikuje. V případě, že dioda RUN nesvítí, není na svorkách BUS+ a BUS- přítomno
napájecí napětí.

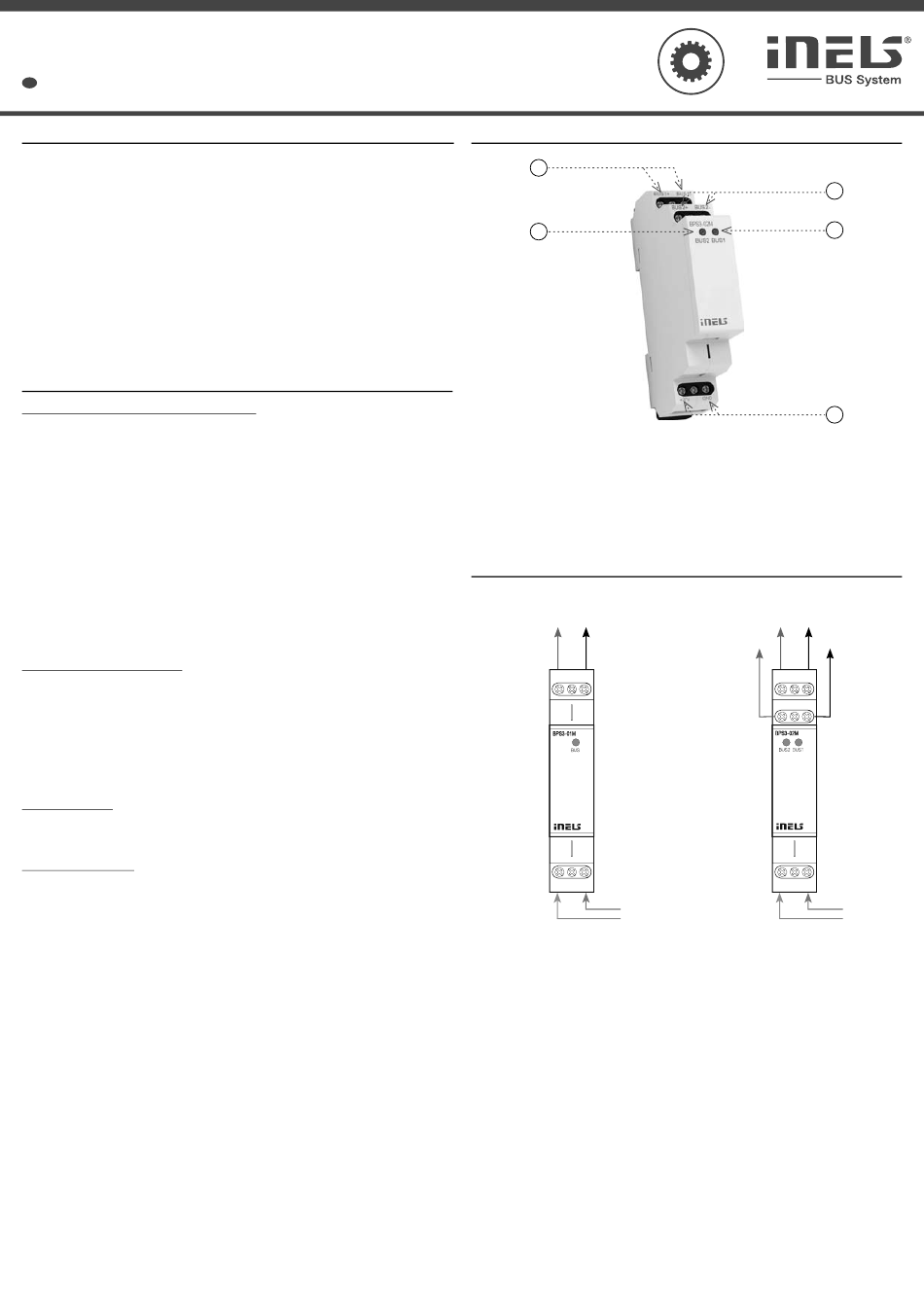

Popis přístroje
1
2
1. Svorky pro připojení sběrnice BUS1
2. Indikace napětí na svorkách BUS2
3. Svorky pro připojení sběrnice BUS2
4. Indikace napětí na svorkách BUS1
5. Svorky pro připojení napájecího napětí
Zapojení
BUS+ BUS-
BUS+ BUS-
+27V GND
GND
+27V
vstupní napájecí napětí
z PS3-100/iNELS
02-77/2017 Rev.2
3
4
5
BUS1+ BUS1-
BUS2+ BUS2-
BUS1+ BUS1-
BUS2+ BUS2-
+27V GND
GND
+27V
vstupní napájecí napětí
z PS3-100/iNELS
1/2
