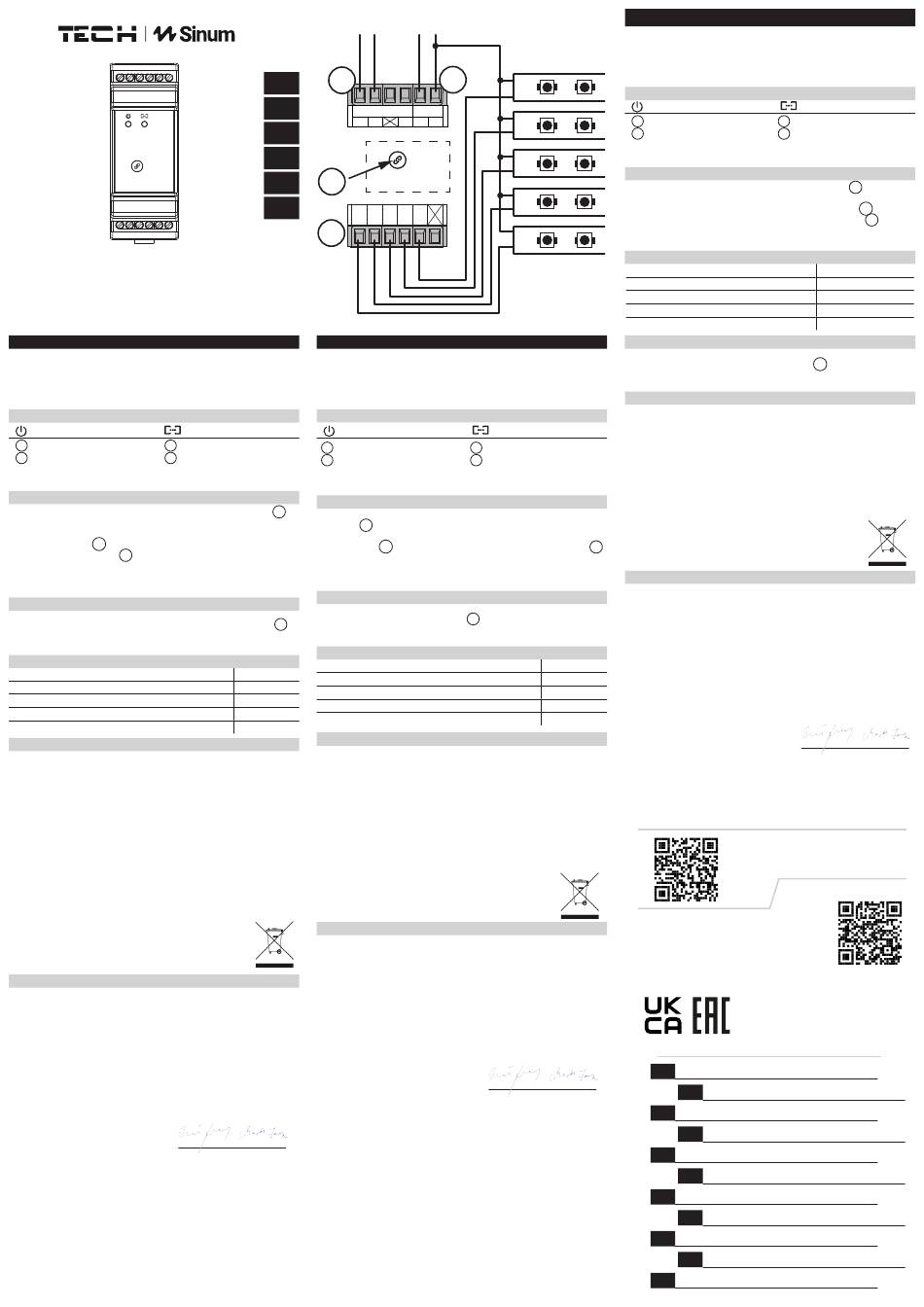

TECH Sinum DIM-S5m Kurzanleitung

DIM-S5m
DIM-S5m
www.sinum.eu
PL
Dimmer LED DIM-S5m umożliwia płynną zmianę natężenia światła taśm LED
w zakresie od 1 do 100% całkowitej mocy oświetlenia. Urządzenie obsługuje 5
taśm LED jednocześnie.
W Centrali Sinum dla dowolnej sceny lub automatyzacji można stworzyć inne
warunki oświetlenia. Komunikacja z Centralą odbywa się przewodowo. Moduł
montowany jest na szynie DIN.
Opis
- Dioda zasilania
- Dioda komunikacji
1 - Przycisk rejestracji 3 - Złącze zasilania
2 - Złącze komunikacji SBUS 4 - Złącze zasilania taśm LED
UWAGA! Napięcie zasilające moduł LED powinno być dostosowane do napięcia
zasilania użytej taśmy LED.
Rejestracja urządzenia do systemu Sinum
Urządzenie należy połączyć z Centralą Sinum za pomocą złącza SBUS
następnie należy wpisać w przeglądarce adres Centrali Sinum i zalogować się do
urządzenia. W panelu głównym kliknąć kolejno zakładki Ustawienia > Urządzenia
+
> Urządzenia SBUS > > Dodaj urządzenie. Następnie na urządzeniu krótko
1
nacisnąć przycisk rejestracji . Po prawidłowo przeprowadzonym procesie
rejestracji na ekranie pojawi się odpowiedni komunikat. Dodatkowo użytkownik
ma możliwość nadania nazwy urządzenia oraz przypisania go do określonego
pomieszczenia.
Identyfikacja urządzenia w systemie Sinum
Aby zidentyfikować urządzenie w Centrali Sinum należy aktywować Tryb
identyfikacji w zakładce Ustawienia > Urządzenia > Urządzenia SBUS >
Tryb identyfikacji oraz przytrzymać przycisk rejestracji na urządzeniu przez 3-4
sekundy. Odpowiednie urządzenie na ekranie zostanie podświetlone.
Dane techniczne
Napięcie zasilania
Maksymalny pobór mocy
Nominalne obciążenie kanału Q1-Q5
Temperatura pracy
Dopuszczalna wilgotność względna otoczenia
Uwagi
Firma Tech Sterowniki nie ponosi odpowiedzialności za szkody powstałe na
skutek niewłaściwego użytkowania systemu. Producent zastrzega sobie prawo
do udoskonalania urządzeń, aktualizowania oprogramowania oraz związaną
z nimi dokumentacją. Grafiki mają charakter poglądowy i mogą nieco odbiegać od
rzeczywistego wyglądu. Schematy są przykładowe. Wszelkie zmiany są na bieżąco
aktualizowane na stronie internetowej producenta.
Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie
poniższe przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń
ciała i uszkodzeń urządzenia. Urządzenie nie może być wykorzystywane niezgodnie
z jego przeznaczeniem. Montażu powinna dokonać osoba posiadająca odpowiednie
kwalifikacje. Urządzenie nie jest przeznaczone do obsługi przez dzieci. Urządzenie
elektryczne pod napięciem. Przed dokonaniem jakichkolwiek czynności związanych
z zasilaniem (podłączanie przewodów, instalacja urządzenia itd.) należy upewnić się,
że urządzenie nie jest podłączone do sieci. Urządzenie nie jest wodoodporne.
Produktu nie wolno wyrzucać do zwykłych pojemników na odpady.
Obowiązkiem użytkownika jest przekazanie zużytego sprzętu
do wyznaczonego punktu zbiórki w celu recyklingu odpadów
powstałych ze sprzętu elektrycznego i elektronicznego.
Deklaracja zgodności UE
Firma Tech Sterowniki II Sp. z o.o., ul. Biała Droga 34, Wieprz (34-122)
deklaruje z pełną odpowiedzialnością, że moduł DIM-S5m
jest zgodny z dyrektywą:
• 2014/35/UE
• 2014/30/UE
• 2009/125/WE
• 2017/2102/UE
Do ocen zgodności zastosowano normy zharmonizowane:
• PN-EN 61347-1:2015-09,
• PN-EN 61347-2-13:2015-04
• PN-EN 61547:2009
• PN-EN 61000-3-3:2013-10
• PN EN 61000-3-2:2019-04
• PN-EN 55015:2019-11,
• PN EN 62384:2021-02
• EN IEC 63000:2018 RoHS
Paweł Jura
Wieprz, 10.10.2023
Pełny tekst deklaracji zgodności UE oraz instrukcja obsługi dostępne po
www.techsterowniki.pl/manuals
zeskanowaniu kodu QR lub na stronie
A B
2
PL
EN
EN
SBUS
A B
CZ
SK
1
DE
HU
Q1 Q2
4
DIM-S5m LED light dimmers enable smooth change of the light intensity of LED
strips in the range from 1 to 100% of the total lighting power. The device support
5 LED strips simultaneously.
In the Sinum Central, you can create different lighting conditions for any scene or
automation. Communication with the Sinum Central device is done by wire.
It is designed to be mounted on a DIN rail.
- Power supply
1 - Registration button
2 - SBUS communication connector
ATTENTION! The supply voltage of the LED module should be adjusted to the
supply voltage of the LED strip used.
How to register the device in the sinum system
2
, a
The device should be connected to the Sinum central device using the SBUS
2
connector , and then enter the address of the Sinum central device in the
browser and log in to the device. In the main panel, click the Settings > Devices >
+
SBUS devices >
on the device. After a properly completed registration process, an appropriate
message will appear on the screen. Additionally, the user can name the device and
assign it to a specific room.
How to identify the device in the Sinum system
To identify the device in the Sinum Central, activate the Identification Mode in
the Settings > Devices > SBUS Devices >
+
>
the registration button on the device for 3-4 seconds. The device used will be
highlighted on the screen.
Power supply
12-24V DC
Max. power consumption
0,2W
Channel Q1-Q5 rated load
2,5A
Operation temperature
5 ÷ 50°C
Acceptable ambient relative humidity
<80% REL.H
TECH Controllers is not responsible for any damages resulting from improper use of
the system. The manufacturer reserves the right to improve devices, update software
and related documentation. The graphics are provided for illustration purposes only
and may differ slightly from the actual look. The diagrams serve as examples. All
changes are updated on an ongoing basis on the manufacturer's website.
Before using the device for the first time, read the following regulations carefully. Not
obeying these instructions may lead to personal injuries or controller damage. The
device should be installed by a qualified person. It is not intended to be operated
by children. It is a live electrical device. Make sure the device is disconnected
from the mains before performing any activities involving the power supply
(plugging cables, installing the device etc.). The device is not water resistant.
The product may not be disposed of to household waste containers.
The user is obliged to transfer their used equipment to a collection
point where all electric and electronic components will be recycled.
Tech Sterowniki II Sp. z o.o. ul. Biała Droga 34, Wieprz (34-122)
Hereby, we declare under our sole responsibility that the DIM-S5m modul
is compliant with Directive :
• 2014/35/UE
• 2014/30/UE
• 2009/125/WE
• 2017/2102/UE
For compliance assessment, harmonized standards were used:
• PN-EN 61347-1:2015-09,
• PN-EN 61347-2-13:2015-04
• PN-EN 61547:2009
• PN-EN 61000-3-3:2013-10
• PN EN 61000-3-2:2019-04
• PN-EN 55015:2019-11,
• PN EN 62384:2021-02
• EN IEC 63000:2018 RoHS
Wieprz, 10.10.2023
The full text of the EU declaration of conformity and the user manual are available
after scanning the QR code or at
Janusz Master
Prezesi firmy
12-24V
- +
3
Zasilanie
- -
+
DIM-S5m
Q3 Q4 Q5
EN
Description
- Communication
3 - Power connector
4 - LED strips power connector
> Add device. Then briefly press the registration button
+
> Identification Mode tab and hold
Technical data
12-24V DC
0,2W
2,5A
5 ÷ 50°C
<80% REL.H
Notes
EU Declaration of conformity
Paweł Jura Janusz Master
Prezesi firmy
www.tech-controllers.com/manuals
CZ
LED stmívač DIM-S5m umožňuje plynule měnit intenzitu jasu LED pásků v rozsahu
od 1 do 100 % celkového výkonu osvětlení. Zařízení podporuje 5 LED pásků
současně.
V ústředně Sinum lze vytvořit různé světelné podmínky pro jakoukoli scénu nebo
automatizaci. Komunikace s ústřednou je drátová. Modul se montuje na DIN liště.
Popis
- Napájení
1 - Registrační tlačítko
2 - Konektor SBUS
POZOR! Napájecí napětí LED modulu by mělo být přizpůsobeno napájecímu
napětí použitého LED pásku.
Registrace zařízení k systému sinum
Zařízení připojte k ústředně Sinum pomocí konektoru SBUS
adresu ústředny Sinum do prohlížeče a přihlaste se k zařízení. Na hlavním panelu
postupně rozklikneme: Nastavení > Zařízení > Zařízení SBUS >
zařízení. Následně na modulu krátce stlačit registrační tlačítko
registrace proběhla úspěšně, pak se na obrazovce objeví odpovídající zpráva. Dále
můžeme změnit název modulu a přiřadit ho k určité místnosti.
Technické údaje
Napájení
Příkon
Jmenovitý proud výstupů Q1–Q5
Provozní teplota
Okolní vlhkost vzduchu
Identifikace zařízení v systému Sinum
Chcete-li identifikovat zařízení v ústředně Sinum, aktivujte režim identifikace
v záložce: Nastavení > Zařízení > Zařízení SBUS >
podržte registrační tlačítko na zařízení po dobu 3-4 sekund. Odpovídající zařízení
se na obrazovce zvýrazní.
Upozornění
Firma Tech Sterowniki nenese žádnou zodpovědnost škody vzniklé v důsledku jiného
užívání zařízení, než je jeho určení vymezené v návodu k použití. Výrobce si vyhrazuje
právo na zlepšování zařízení, aktualizace programu a dokumentace. Všechna grafická
vyobrazení obsažená v dokumentu mají pouze informativní charakter. Schémata jsou
pouze příkladová. Veškeré změny jsou průběžně aktualizovány na internetové stránce
výrobce.
Před uvedením do provozu je nutné se nejdříve seznámit se zde uvedenými pokyny.
Nedodržení těchto ustanovení může vést ke zranění nebo úrazu osob a poškození
zařízení. Montáž a zapojení zařízení může vykonat pouze osoba s odpovídajícím
oprávněním pro elektrická zařízení. Obsluha zařízení není určena dětem. Elektrické
zařízení pod napětím. Před zahájením jakýchkoliv činností spojených s napájením
(připojování vodičů, instalace zařízení apod.) je třeba se ujistit, že zařízení je odpojené
od elektrické sítě. Zařízení není voděodolné.
Produkt se nesmí vyhazovat do běžného komunálního odpadu.
1 Povinností uživatele je odevzdat opotřebené zařízení do určeného
sběrného místa za účelem recyklace elektrického a elektronického
odpadu.
EU Prohlášení o shodě
Tech Sterowniki II Sp. z o.o. ul. Biała Droga 34, Wieprz (34-122), Polsko, tímto
prohlašuje, že modul DIM-S5m je ve shodě s harmonizačními právními předpisy
Evropské unie a splňuje směrnice Evropského parlamentu a Rady:
• 2014/35/UE
• 2014/30/UE
• 2009/125/WE
• 2017/2102/UE
Byly použity následující harmonizované normy a technické specifikace:
• PN-EN 61347-1:2015-09,
• PN-EN 61347-2-13:2015-04
• PN-EN 61547:2009
• PN-EN 61000-3-3:2013-10
• PN EN 61000-3-2:2019-04
• PN-EN 55015:2019-11,
• PN EN 62384:2021-02
• EN IEC 63000:2018 RoHS
Wieprz, 10.10.2023
Úplné znění EU prohlášení o shodě a návod k obsluze jsou k dispozici po
www.tech-controllers.com/manuals
naskenování QR kódu nebo na:
www.techsterowniki.pl/manuals
www.tech-controllers.com/manuals
Made in Poland
Service
tel: +48 33 875 93 80
PL
serwis.sinum@techsterowniki.pl
tel: +48 33 875 93 80 www.tech-controllers.com
EN
support.sinum@techsterowniki.pl
tel: +420 733 180 378 www.tech-controllers.cz
CZ
cs.servis@tech-reg.com
tel: +421 918 943 556 www.tech-reg.sk
SK
sk.servis@tech-reg.com
tel. +48 33 875 93 80 www.tech-controllers.com
DE
support.sinum@techsterowniki.pl
tel. +31 341 371 030 www.tech-controllers.com
NL
e-mail: info@eplucon.nl
tel. +40 785 467 825 www.techsterowniki.pl/ro
RO
contact@tech-controllers.ro
tel. +36-300 919 818, +36 30 321 70 88
HU
www. tech-controllers.hu szerviz@tech-controllers.com
tel. +48 33 875 93 80 www.tech-controllers.com
ES
support.sinum@techsterowniki.pl
tel. +38 096 875 93 80 www.tech-controllers.com
UA
servis.ua@tech-controllers.com
+375 3333 000 38 (WhatsАpp, Viber, Telegram)
RU
service.eac@tech-reg.com (RU)
- Komunikace
3 - Napájecí konektor
4 - Konektor pro napájení LED pásků
3
, poté zadejte
+
> Přidejte
1
. Pokud
12-24V DC
0,2W
2,5W
5°C ÷ 50°C
<80% REL.H
+
> Režim identifikace a
Paweł Jura Janusz Master
Prezesi firmy
Wyprodukowano w Polsce
TECH STEROWNIKI II Sp. z o.o.
ul. Biała Droga 31
34-122 Wieprz
