In die Antennenbuchse
Antenne
Audio/Video-Kabel (nicht mitgeliefert)
Scart- /(RCA-
Kabel (nicht
Y
mitgeliefert)
Scart-Adapter

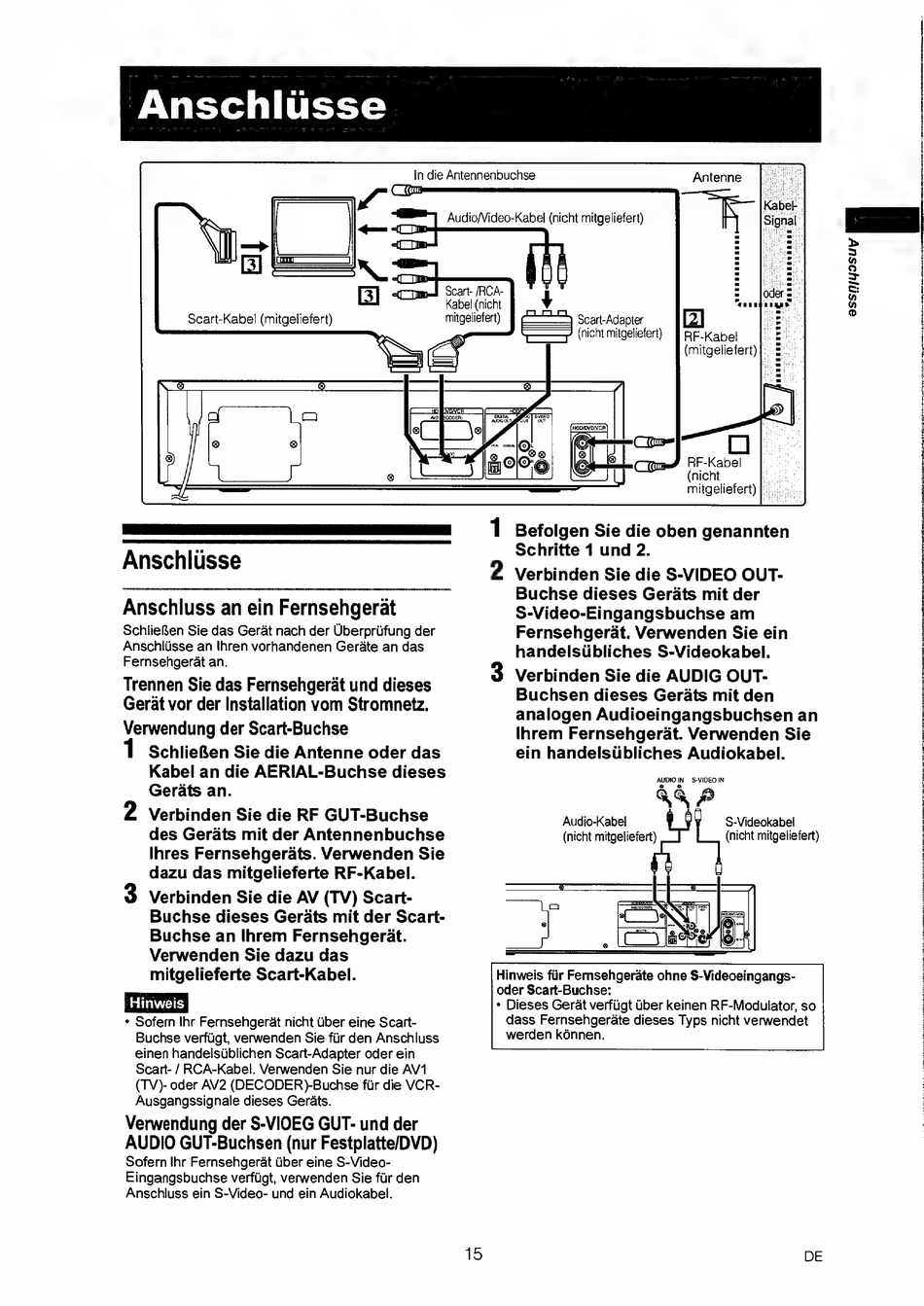

Anschlusse
Anschluss an ein Fernsehgerat
SchlieRen Sie das Gerat nach der Uberpriifung der
Anschliisse an Ihren vorhandenen Gerate an das
Fernsehgerat an.
Trennen Sie das Fernsehgerat und dieses
Gerat vor der Installation vom Stromnetz.
Verwendung der Scart-Buchse
SchlieRen Sie die Antenne oder das
Kabel an die AERIAL-Buchse dieses
Gerats an.
2 Verbinden Sie die RF GUT-Buchse
des Gerdts mit der Antennenbuchse
lhres Fernsehgerats. Verwenden Sie
dazu das mitgelieferte RF-Kabel.
3 Verbinden Sie die AV (TV) Scart-
Buchse dieses Gerats mit der Scart-
Buchse an Ihrem Fernsehgerat.
Verwenden Sie dazu das
mitgelieferte Scart-Kabel.
* Sofern Ihr Fernsehgerat nicht Uber eine Scart-
Buchse verfiigt, verwenden Sie fiir den Anschluss
einen handelsiblichen Scart-Adapter oder ein
Scart- / RCA-Kabel. Verwenden Sie nur die AV1
(TV)- oder AV2 (DECODER)-Buchse fir die VCR-
Ausgangssignale dieses Gerats.
Verwendung der S-VIOEG GUT- und der
AUDIO GUT-Buchsen (nur Festplatte/DVD)
Sofern Ihr Fernsehgerat Uber eine S-Video-
Eingangsbuchse verfigt, verwenden Sie fir den
Anschluss ein S-Video- und ein Audiokabel.
15
ie, a 3
@.
assnjyosuy
i
2 a: Q
.
.
.
.
.
.
.
.
.
.
.
.
.
4
(nicht mitgeliefert)
J RE-Kabel
(mitgeliefert)
RF-Kabel
(nicht
mitgeliefert)
1 Befolgen Sie die oben genannten
Schritte 1 und 2.
2 Verbinden Sie die S-VIDEO OUT-
Buchse dieses Gerats mit der
S-Video-Eingangsbuchse am
Fernsehgerat. Verwenden Sie ein
handelsiibliches S-Videokabel,
3 Verbinden Sie die AUDIG OUT-
Buchsen dieses Gerats mit den
analogen Audioeingangsbuchsen an
Ihrem Fernsehgerat. Verwenden Sie
ein handelstbliches Audiokabel.
AUDIO iN
S-VIDEO IN
Audio-Kabel
S-Videokabel
(nicht mitgeliefert)
(nicht mitgeliefert)
Hinweis fiir Fernsehgerate ohne S-Videceingangs-
oder Scart-Buchse:
* Dieses Gerat verfiigt Gber keinen RF-Modulator, so
dass Fernsehgerate dieses Typs nicht verwendet
werden kénnen.
DE
