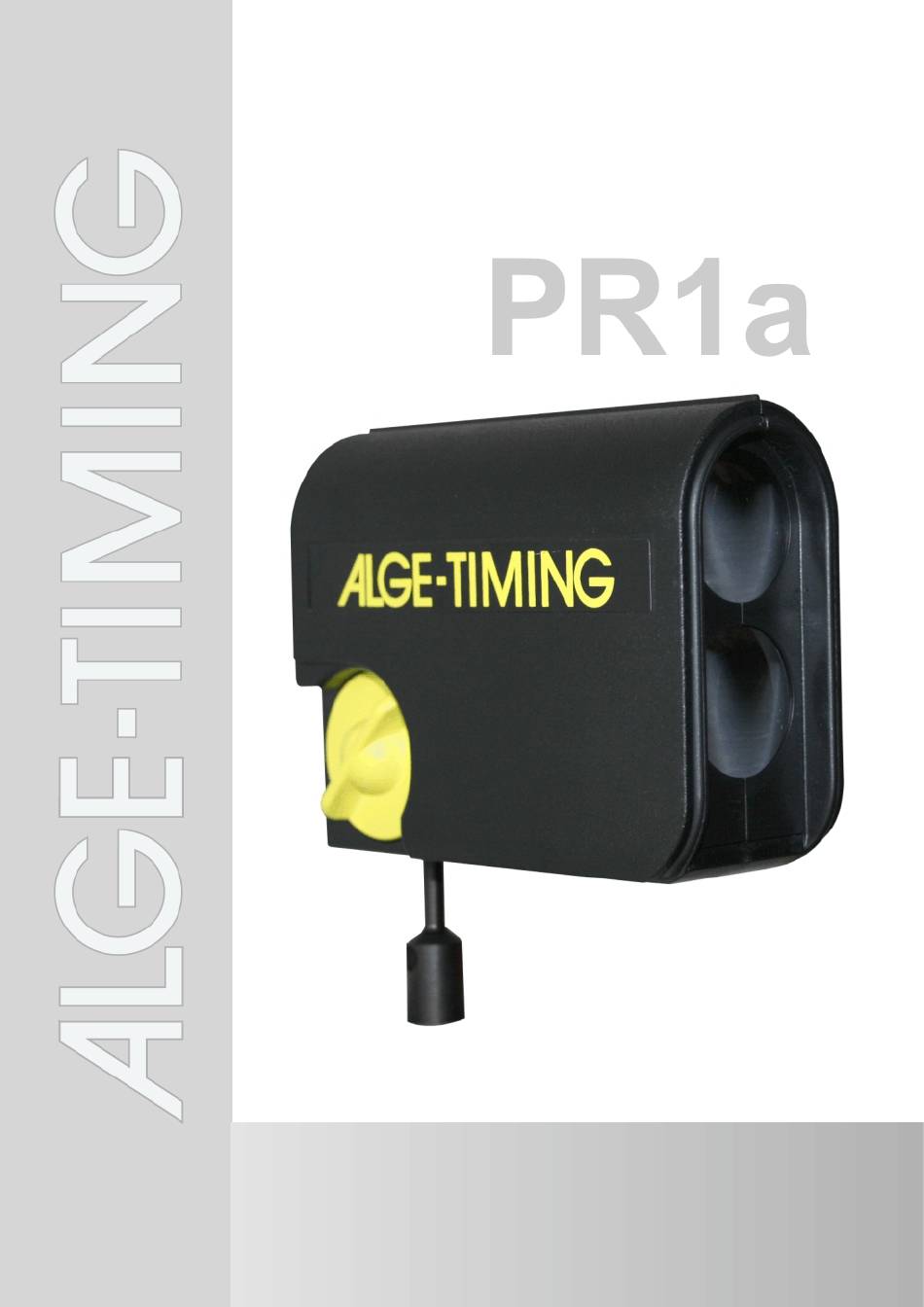

- Seite 1 Version-D23-10-31 Bedienungsanleitung PR1a Lichtschranke Bedienungsanleitung Seite 1...
-
Seite 2: Wichtige Hinweise
Gebrauch des Gerätes. Diese Bedienungsanleitung kann nicht jeden denkba- ren Einsatz berücksichtigen. Für weitere Informationen oder bei Problemen, die in dieser Betriebsan- leitung nicht oder nicht ausführlich genug behandelt werden, wenden Sie sich an Ihre ALGE-TIMING- TIMING Vertretung. Kontaktadressen finden Sie auf unserer Homepage www.alge-timing.com . -
Seite 3: Konformitätserklärung
Wir erklären, dass die folgenden Produkte den unten angegebenen Standards entsprechen. ALGE-TIMING-TIMING GmbH Wir, Rotkreuzstrasse 39 A-6890 Lustenau erklären in alleiniger Verantwortung, dass die Lichtschranke PR1a mit den folgenden Normen/normativen Dokumenten übereinstimmt. Sicherheit: EN 60950-1:2006 + A11:2009 EMC: EN55022:2006+A1:2007 EN55024:1998+A1:2001+A2:2003... - Seite 4 Bedienungsanleitung PR1a Seite 4...
-
Seite 5: Inhaltsverzeichnis
1.3.4 Einweglichtschranke PR1a-dT: ......................7 Betriebsarten ....................... 7 Reflexionslichtschranke – NORM ................. 7 Einweglichtschranke ..................... 8 Speisung ........................8 Externe Speisung vom ALGE-TIMING-Zeitmessgerät ..........8 Externe Speisung ....................8 Interne Batterie ..................... 8 3.3.1 Batterie einlegen ..........................9 3.3.2 Batterielaufzeit ............................ 9 Betriebsanzeige mit LED .................... -
Seite 6: Allgemein
Bedienungsanleitung PR1a Allgemein Die Lichtschranke PR1a vereint höchste Präzision und Leistung bei kleinsten Abmessungen. 1.1 Prinzip Der Sendeteil der Lichtschranke sendet einen modulierten Lichtstrahl im Infrarotbereich aus. Der Lichtstrahl wird vom Empfänger auf Unterbrechungen überwacht. Im Falle einer Unter- brechung des Infrarotstrahls wird vom Empfängerteil ein Impuls ausgelöst. Damit die Licht- schranke universell eingesetzt werden kann, ist es möglich zwischen drei Betriebsarten um-... -
Seite 7: Reflexionslichtschranke Pr1A-R
Der Reflektor funktioniert wie ein Spiegel und reflektiert den Lichtstrahl zurück zum Empfän- ger. Reichweite: ca. 25 m Lichtschrankenset: 1 x PR1a, 1 x PR1a-Ref, 2 x BBG, 1 x 001-10 (10 m) 1.3.2 Reflexionslichtschranke PR1a-RT: Wie Reflexionslichtschranke PR1a-R, jedoch ohne Befestigungsbügel BBG, aber mit Stati- ven und 30 m Lichtschrankenkabel. -
Seite 8: Einweglichtschranke
2.2 Einweglichtschranke Für ein funktionierendes Lichtschrankenset benötigt man die Sendelichtschranke PR1a (Schalter auf Stellung TX) und eine Empfängerlichtschranke PR1a (Schalter auf Stellung RX – s. u.) Der Sender sendet einen Infrarotlichtstrahl zum Empfänger. Die max. Reichweite be- trägt ca. 150 m. -
Seite 9: Batterie Einlegen
NiMH Akku - 2,7 Ah ca. 57 Std. ca. 70 Std. Wird die Lichtschranke PR1a als Sendelichtschranke verwendet, hat sie fast die gleiche Be- triebsdauer wie im Reflexionslichtschranken-Modus; bei einer Empfängerlichtschranke ist sie ca. um den Faktor 3 höher als bei der Reflexionslichtschranke. -
Seite 10: Einstellen Der Lichtschranke
Bedienungsanleitung PR1a Einstellen der Lichtschranke 5.1 Reflexionslichtschranke • Befestigungsbügel BBG an Holzpflock festschrauben bzw. Stative TRI128 aufstellen • Lichtschranke und Reflektor auf Befestigungsbügel oder Stativ aufschrauben • Spiegel des Reflektors gerade zur Lichtschranke ausrichten • Betriebsschalter auf <NORM> stellen •... -
Seite 11: Einstellung Der Totzeit
Bedienungsanleitung PR1a 5.3 Einstellung der Totzeit Wir empfehlen, die Totzeit, wenn möglich, im Zeitmessgerät einzustellen. In der Lichtschran- ke ist werksmäßig die kleinste Totzeit eingestellt (20 ms). Die Totzeit kann mit einem Schraubenzieher zwischen 20 und 2000 ms eingestellt werden. -
Seite 12: Technische Daten
9 - 20 mA Steckerbelegung DIN-Buchse: 1 ..Signalausgang 2 ..Signalausgang 3 ..Masse 4 ..externe Speisung (Eingang 4 bis 18 VDC) 5 ..externe Speisung (+5VDC stabilisiert – z.B. von ALGE-TIMING- Zeitmessgerät) Änderungen vorbehalten ALGE-TIMING GmbH Rotkreuzstraße 39 A-6890 Lustenau...
