WAVE.COM4
SOUND&LIGHT
BEDIENUNGSANLEITUNG
Bestehend aus:

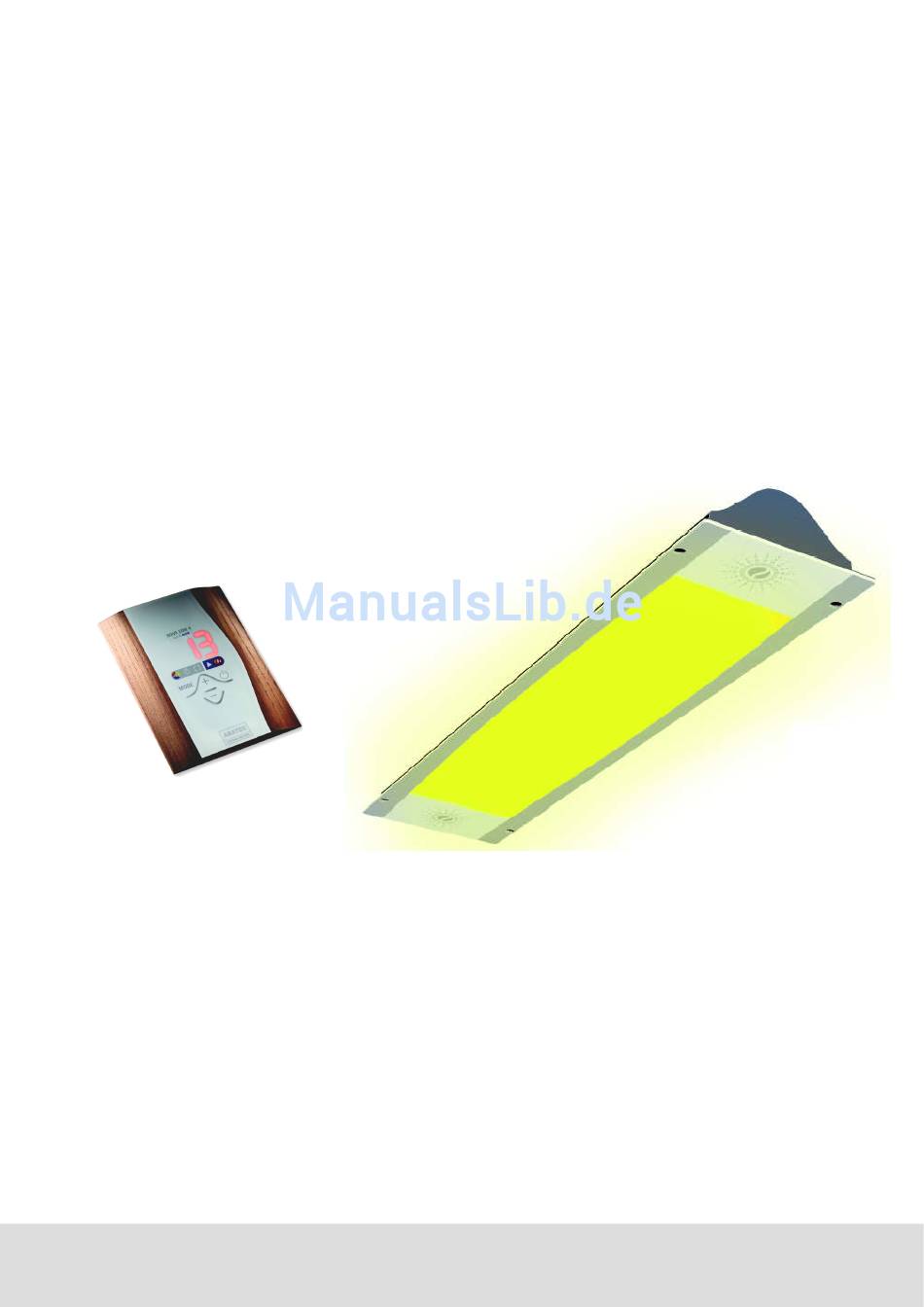

Farblampe und
Bedienteil sound&light
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Wave.com4 sound&light

  • Seite 1 WAVE.COM4 SOUND&LIGHT BEDIENUNGSANLEITUNG Bestehend aus: Farblampe und Bedienteil sound&light...
  • Seite 2: Technische Dokumentation

    TECHNISCHE DOKUMENTATION...
  • Seite 3: Inhaltsverzeichnis

    FARBÜBERGANGSZEIT PROGRAMMIEREN 4.3.3. FARBEN PROGRAMMIEREN 4.3.4. MASTER / SLAVE PROGRAMMIERUNG 4.3.5. FERNSTART AKTIVIEREN/ DEAKTIVIEREN 5.0.0 ANSCHLUSS VON MEHREREN sound&light FARBLAMPEN 6.0.0 ANBINDUNG AN DIE wave.com4 SAUNASTEUERUNG 7.0.0 FEHLER, URSACHEN, LÖSUNGEN 8.0.0 TECHNISCHE DATEN 8.1.0 BEDIENTEIL+ USB DOCK 8.2.0 LED LEISTUNGSTEIL 8.3.0...
  • Seite 4 BEDIENUNGSANLEITUNG 4/25 CONTROLLED BY ABATEC Electronic AG Oberregauer Straße 48 4844 Regau, Austria Tel.: +43 (0) 7672-27720-0 Fax: +43 (0) 7672-27720-401 E-Mail: info@abatec-ag.com www.abatec-ag.com...
  • Seite 5: Allgemeines

    Willkommen zum Benutzerhandbuch für die innovative Hightech-Farblampe sound&light. Dieses Benutzerhandbuch soll Ihnen dabei helfen, die LED-Farblampe in Betrieb zu nehmen und mit den entsprechenden Teilen der Saunasteuerung „wave.com4“ zu verbinden. Sie können die Farblampe in 2 Anschluss-Modi betreiben. a) Single – Bedienteilmaster - Mode Reine Farb- LED- Steuerung, keine Saunafunktion, kann nur mit einem Bedienteil betrieben werden.
  • Seite 6: Herstellererklärung

    6/25 2.0.0 HERSTELLERERKLÄRUNG ® ABATEC Electronic AG Oberregauer Straße 48 A-4844 Regau erklären hiermit für das nachstehende Erzeugnis wave.com4 sound&light Farblampenset AB0210000001 bestehend aus: Farblampe AB0210000101 Farbbedienteil AB0211000101 Steuerteil AB0212000101 die Übereinstimmung mit folgenden Richtlinien Niederspannungsrichtlinie 2006/95/EG EMV-Richtlinie 2004/108/EG Angewandte harmonisierte Normen:...
  • Seite 7: Montageanleitungen

    Saunawand befestigen. Das Bedienteil kann sowohl außerhalb als auch innerhalb der Sau- nakabine montiert werden. 3.2.0 MONTAGE DES STEUERTEILS Wave.com4 Basismodul Das Leistungsteil wird vorzugsweise dort am Kabinendach montiert, wo die Kabel zusammenlaufen. (siehe Abb. 1) Öffnen Sie das Gehäuse.
  • Seite 8: Montage Der Farblampe

    BEDIENUNGSANLEITUNG 8/25 3.3.0 MONTAGE DER FARBLAMPE Abmessungen L x B x T = 780 x 185 x 75 mm Lichtaustrittsfläche = 620 x 150 mm Ausschnittgröße 765 x 158 x 75 mm ~2000 g ohne Kabel und unverpackt Montagevorschlag Montage an Saunadecke nicht direkt über dem Ofen. (Max. 130° C an der Frontscheibe) Montageausschnitt 765 x 158 mm;...
  • Seite 9: Anschlussplan

    BEDIENUNGSANLEITUNG 9/25 3.4.0 ANSCHLUSSPLAN...
  • Seite 10: Gebrauchsanweisung Für Den Endbenutzer

    BEDIENUNGSANLEITUNG 10/25 4.0.0 GEBRAUCHSANWEISUNG FÜR DEN ENDBENUTZER 4.1.0 ALLGEMEINE SICHERHEITSHINWEISE Seien Sie sich bewusst, dass die Komponenten im Gehäuse der Farblampe mit lebensge- fährlicher Netzspannung betrieben werden. Stecken Sie keine Komponenten unter Spannung an oder ab! Trennen Sie zuvor immer die Verbindung zum Netz mit dem entsprechenden Schutzschalter im Installationsnetz des Ge- bäudes.
  • Seite 11: Bedienung

    BEDIENUNGSANLEITUNG 11/25 4.2.0 BEDIENUNG 4.2.1. FUNKTIONSBESCHREIBUNG Die folgende Beschreibung liefert einen Überblick über die Programmfunktionen und Bedien- elemente der Farblampe wave.com4 sound&light. 4.2.2. BEDIENELEMENTE EIN-/AUSSCHALTEN Durch Drücken der Taste wird die Farblampe sowie die Soundfunktion ein- bzw. aus- geschaltet. Die Farbsteuerung wechselt in die zuletzt aktivierte Betriebsart (Automatik oder Manuell) und die normale Innenbeleuchtung geht aus (nur im Sauna –...
  • Seite 12: Betriebsarten

    BEDIENUNGSANLEITUNG 12/25 4.2.4. BETRIEBSARTEN Anzeige Symbole Beschreibung Betriebsart Light Die Farblampe befindet sich im Stand- by Modus. Automatik Farbe Die Farbart wird automatisch nach der programmierten Zeit weiter geschaltet. Die Farbart kann händisch weiter ge- schaltet werden. Nach Ablauf der Far- be 7 wechselt die Steuerung wieder auf Farbe 1 (=Rollover).
  • Seite 13: Programmierfunktionen

    BEDIENUNGSANLEITUNG 13/25 Wird kein USB-Stick an das USB-Dock angeschlossen und die Soundfunktion ist ausgewählt, wird der AUX-Modus aktiviert. Es wird die Musik einer ex- ternen Quelle wiedergegeben. (Ipod, MP3-Player, Radio, etc.) Lautstärke Mit Mode Taste auf Lautstärkemenü. Lautstärke kann schrittweise mit +/- Tasten eingestellt werden (0- 20).
  • Seite 14: Farbübergangszeit Programmieren

    BEDIENUNGSANLEITUNG 14/25 4.3.2. FARBÜBERGANGSZEIT PROGRAMMIEREN Dies ist die Zeit die die LED-Steuerung bei Farbwechsel (manuell oder nach Ablauf der Inter- vallzeit), für den Farbdrift von der aktuellen zur nächsten Farbe aufwendet. 1. Am Bedienteil mit der Taste in Betriebsart „Automatik Farbe“ gehen. 2.
  • Seite 15: Master / Slave Programmierung

    Nach Abschluss aller Eingaben ist die Steuerung wieder in Betriebsart „Manuell“. 4.3.4. MASTER / SLAVE PROGRAMMIERUNG Hier kann eingestellt werden, ob das Bedienteil benutzt wird im Single/Master Betrieb  Auswahl „SIN“ (=Standardeinstellung), ohne Wave.com4 Saunabasisteil Einstellung für reine Farb- LED- Ansteuerung ohne Saunafunktion oder im Slave-Betrieb Auswahl „SAU“, mit Saunabasisteil als Master...
  • Seite 16: Fernstart Aktivieren/ Deaktivieren

    BEDIENUNGSANLEITUNG 16/25 4.3.5. FERNSTART AKTIVIEREN/ DEAKTIVIEREN Im Fernstartmode schaltet sich die Farblampe nach Anlegen der Netzspannung in den zuletzt aktivierten Betriebsmodus. (kein Standby-Betrieb) Die Fernstartfunktion wird wie folgt aktiviert: 1. Nach einstellen und bestätigen der Betriebsart (SIN/SAU) durch drücken der Taste blinkt die Fernstarteinstellung (Po0 bzw.
  • Seite 17: Anschlussschema

    BEDIENUNGSANLEITUNG 17/25 Anschlussschema...
  • Seite 18: Anbindung An Die Wave.com4 Saunasteuerung

    BEDIENUNGSANLEITUNG 18/25 6.0.0 ANBINDUNG AN DIE wave.com4 SAUNASTEUERUNG Anschlussschema: WICHTIGER HINWEIS: Die Anbindung der S&L Farblampe an die wave.com4 Saunasteue- rung funktioniert nur ab wave.com4 Softwarestand V15!
  • Seite 19: Fehler, Ursachen, Lösungen

    BEDIENUNGSANLEITUNG 19/25 7.0.0 FEHLER, URSACHEN, LÖSUNGEN Dieser Auflistung könne sie mögliche Probleme, deren Ursache und die empfohlene Vorge- hensweise zur Lösung entnehmen. Fehler Mögliche Ursache Die Anzeige des Farbmoduls lässt sich Stromversorgung des Leistungsteiles kontrollieren. nicht aktivieren Falls diese in Ordnung aber keines der Symbole auf der Anzeige leuchtet dann die Datenverbin- dung des Farbbedienteils kontrollieren;...
  • Seite 20: Technische Daten

    BEDIENUNGSANLEITUNG 20/25 8.0.0 TECHNISCHE DATEN 8.1.0 BEDIENTEIL Anschluss: 4-polig mit Versorgungs- und Kommunikationsleitun- gen (3m) Stromaufnahme: 5V= / <100 mA Normalbetrieb (<0,5 W) Umgebungsbedingungen: 0° C – 130° C, max. 99 % rel. F euchte, nicht konden- sierend! Gehäuse: Einbaudose; Platine; Lichtleiter für Anzeige; Holzfront mit temperaturbeständiger Folie.
  • Seite 21 NOTIZEN ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………….……………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ………………………………………………………………………………………………………………...
  • Seite 22 ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ………………………………………………………………………………………………………………. ………………………………………………………………………………………………………………...
  • Seite 23 ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………… ……………………………………………………………………………………………………………..
  • Seite 24 ABATEC Electronic AG Oberregauer Straße 48 4844 Regau, Austria T +43 (0) 7672/27720-0 F +43 (0) 7672/27720-401 E info@abatec-ag.com www.abatec-ag.com...
