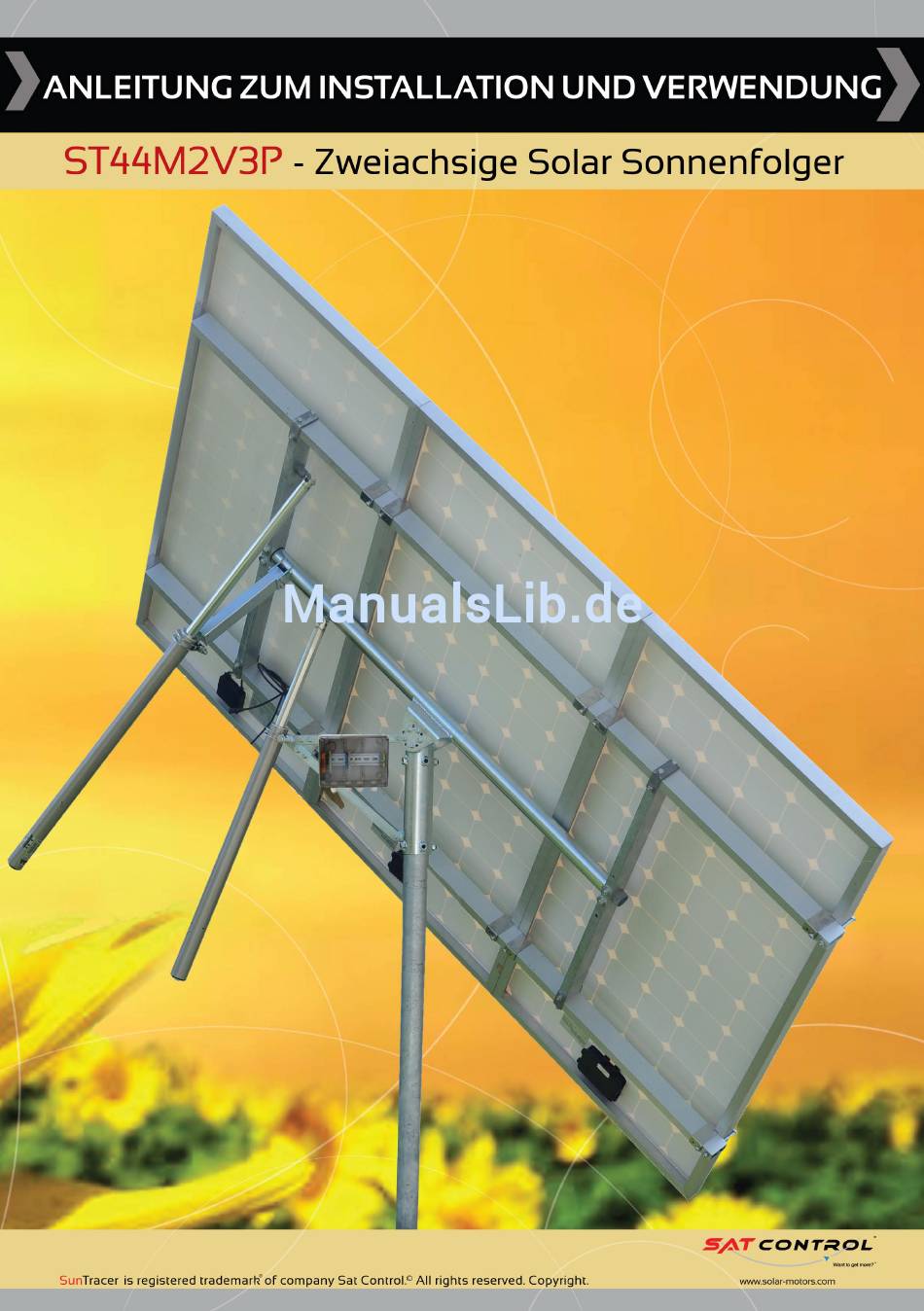

Sat Control ST44M2V3P Anleitung

Zweiachige solar sonnenfolger
Vorschau ausblenden Andere Handbücher für ST44M2V3P:

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

loading

Verwandte Anleitungen für Sat Control ST44M2V3P

Inhaltszusammenfassung für Sat Control ST44M2V3P

  • Seite 2 7 pcs M8 x 110mm 4 pcs M8 x 80mm 2 pcs 4 pcs M8 x 50mm 2 pcs M12 x 90mm 12 pcs 6 pcs M8 x 30mm 1 pcs M10 x 50mm 8 pcs M8 x 16mm 4 pcs 20 pcs M6 x 12mm 8 pcs M12 x 20mm 2 pcs...
  • Seite 3 1 pcs 2 pcs 2 pcs 1 pcs 2 pcs 2 pcs 2 pcs 2 pcs 2 pcs 2 pcs 4 pcs (4,2 x 9,5) 1 pcs 8 pcs 1 pcs...
  • Seite 4 8pcs (M12x20mm) Schrauben Sie die Schraube in das Loch, • wie Sie auf dem Bild sehen können 12pcs for M8 6pcs (M8x30mm) 6pcs M8 2pcs 2pcs...
  • Seite 5 Schrauben Sie die 6 Schrauben (M8x30mm), • 6 Muttern M8 und 12 Unterlegscheiben in die Löscher wie Sie auf dem Bild sehen können...
  • Seite 6 • Bevor Sie die Schrauben festz- iehen, richten Sie die vertikale Achse von der Ost – West Seite und der Nord – Süd Seite aus wie Sie in der Abbildung sehen können...
  • Seite 7 12pcs for M8 2pcs M8x14mm 6pcs M8 1pcs 1pcs 4pcs M8x50mm • Schrauben Sie die 6 Schrauben (M8x50mm), 6 Muttern M8 und 12 Unterlegscheiben in die Löscher wie Sie auf dem Bild sehen können...
  • Seite 8 5pcs M8 5pcs M8x120mm 10pcs for M8...
  • Seite 9 5pcs M8x120mm 5pcs M8 10pcs for M8...
  • Seite 10 4pcs M8 4pcs (D=40mm) 4pcs for M8 2pcs M8 Ø40.5 x 67mm 1pcs 1pcs M10x50mm...
  • Seite 11 2nuts 2nuts 4pcs for M8...
  • Seite 13 Gehen Sie sicher, dass beide Arme komplett parallel zueinander sind •...
  • Seite 14 2pcs 4pcs 8pcs M6x10mm 8pcs for M8 2pcs M8x120mm 4pcs 2pcs M8 8pcs M8 4pcs for M8 4pcs M8 4pcs M8x80mm M8x120mm...
  • Seite 15 2pcs M8x120mm 2pcs M8 4pcs for M8 M8x120mm...
  • Seite 16 4pcs M8 8pcs for M8 8pcs M8 4pcs M8x80mm 1pcs D10x36mm 2pcs 3pcs Ø7mm 2pcs M12 2pcs M12x90mm 4pcs for M12 2pcs (2motors)
  • Seite 17 M12x90mm 1pcs D10x36mm Ø7mm...
  • Seite 18 motor A...
  • Seite 20 Motor A Motor B...
  • Seite 21 4pcs...
  • Seite 23 12pcs (4pcs per solar panel) Motor A Motor B...
  • Seite 24 Verbinden Sie zwei Solarmodule • 12pcs M6 x 10mm Am Ende des Solarmoduls •...
  • Seite 27 Wie die Motor-Box angeschlossen wird! Zwei Schrauben sind bereits im Verbindungsstück integriert...
  • Seite 29 Ziehen Sie die Schrauben wie auf dem Bild gezeigt wird an...
  • Seite 30 Benutzen Sie Kabelbinder wie auf dem Bild gezeigt wird.
  • Seite 31 Beachten Sie, einen großen Radis zu machen.
  • Seite 32 Diese zwei Kabel sind bereits an der Boy angeschlossen. Wie die beiden anderen angeschlossen werden, wird später noch gezeigt!
  • Seite 34 Bevor Sie die Anschlussdose verkabeln, entfernen Sie die transpar- ente Sicherung, sodass sich der Indikator auf der Anschlussplatine ausschaltet. Energie (Strom) versorgung wind sensor motor leitung Bevor Sie die Stromverbindung anschließen, gehen Sie sicher das Plus und Minus richtig angeschlossen sind. Verbinden Sie das Plus Kabel mit dem Plus Anschluss und das Minus Kabel mit dem Minus Anschluss! Durchsichtige Sicherung sollte nicht dort sein!!!
  • Seite 35 Durchsichtige Sicherung sollte nicht dort sein!!! Es sollte wie auf dem Bild aussehen! Der Wind Sensor muss mit dem Wind Sensor Anschluss verbunden warden. Im Falle dass Sie additionaly kaufte Windsensor dann, Sie weiße Leitung im Windterminal verbinden.
  • Seite 36 Verbinden Sie das weiße Kabel mit dem Anschluss für den Wind Sensor. Verbunden Sie das braune Kabel mit dem Plus Pol, wie Sie auf dem Bildd sehen können.
  • Seite 38 Erste Verbindung Ihres Trackers mit Ihrem PC über USB- Treiber Installation. • Befor Sie die Verbindung über ein USB-Kabel herstellen, starten Sie die VCPDriver_V1.1_Setup.exe – Datei, welche Sie in dem Archiv finden können. Klicken Sie auf >>Next<< und dann auf >>Finish<<. Beachten Sie, dass Sie diese Datei als Administrator ausführen müssen um den Treiber zu instal- lieren.
  • Seite 39 • Verbinden Sie nun Ihren PC mit dem Tracker, benutzen Sie dafür das beiliegende USB-Kabel. Benutzen Sie dafür einen USB-Anschluss an Ihrem Computer. • Der PC benötigt nun die vorher abgeschlossene Treiber Installation. • Wenn das nächste Fenster sich öffnet, klicken Sie auf »No, not this time« und dann auf »Install the software automatically«...
  • Seite 41 • Wenn nun das nächste Fenster sich öffnet, klicken Sie auf »Continue Any- way« und am Ende auf »Finish«...
  • Seite 42 • Notieren Sie sich den COM port. Sie werden diesen Benötigen um Ihren Tracker mit Helios Analytics zu verbinden.
  • Seite 43 Wie stelle ich Helios Analytics ein Starten Sie die Helios Analytics.exe aus dem Helios Analytics Ordner. 1. Wählen Sie nun den COM Port und drücken Sie dann auf den “Open” But- ton. Beachten Sie: Sie müssen den USB (VCP) Treiber installiert haben.
  • Seite 44 2. Nun können Sie den “Communication Mode” und die “Link number – welche steigt” einsehen. 3. Deaktivieren (Disable) Sie die Tracker-Kontrolle und drücken Sie den “OK” Butten. 4. Klicken Sie den “Setting Wizard” Button und dann den „OK“ Button.
  • Seite 45 5. Einstellung des Referenzpunktes. WARNUNG: Bevor Sie mit diesem Schritt beginnen, stellen Sie sicher das alle Verbinder, Kabel und Schrauben in der Anschlussdose und am Moter angeschlossen und festgezogen sind! Falls dies nicht der Fall ist, können alle weiteren Schritte zu ernsthaften Schäden am Nachführungssystem führen! Stecken Sie die transparente Sicherung wieder in den vorgesehen Platz, sodass der Indikator auf der Anschlussplatine sich wieder einschaltet.
  • Seite 46 6. Klicken Sie die “H/V aligment” Taste und dann auf “OK”. 5. Click “H/V aligment” button and click “OK” button. Beachten Sie: Falls Sich nichts geändert hat, klicken Sie auf den “Cear” Button. H/V aligment: Justiert die Motore zu der totalen Horizontalen Position. Motor Motor A Motor B...
  • Seite 47 7. Aktivieren Sie die automatische Verfolgung und drücken Sie “OK” Button. In dem Mode-Feld werden Sie die Worte “tracking ok” sehen. 8. Drücken Sie den „Close“ Button.

  • Seite 48: Declaration Of Conformity

    Address: Poženik 10, SI-4207 Cerklje, Slovenia / EU declares under its sole responsibility, that the product Product name: Solar Tracker Model number: ST44M2V4P, ST44M2V3P, ST44M2V2P, ST40M2V3P, ST40M2V2P Product options: (+) All conforms to the following directives and/or standards EN 55013 :97 +A12 :97 +A13 :97 +A14 :00...
  • Seite 50 Sat Control d.o.o., Poženik 10, 4207 Cerklje, SLOVENIA Phone: +386 4 281 62 00, Fax. +386 4 281 62 13, www.solar-motors.com, info@solar-motors.com...
