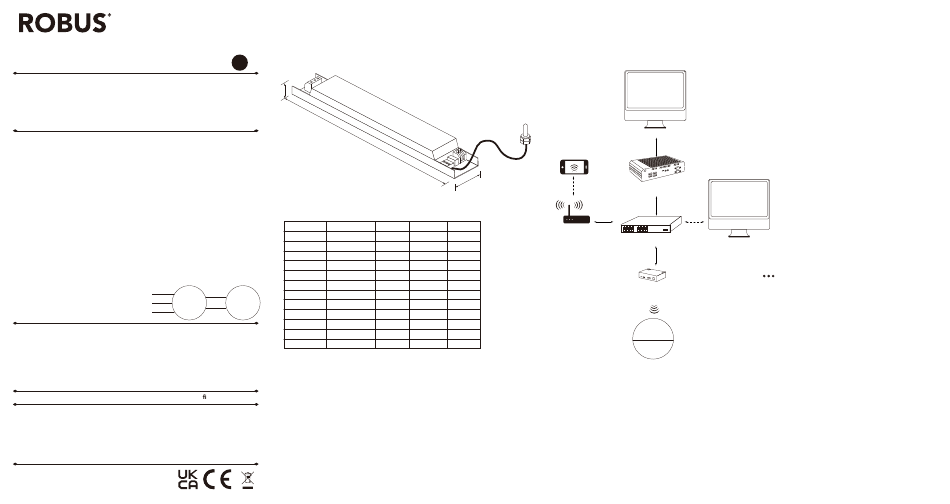

LINX CONDUCTEUR LINÉAIRE ZIGBEE 76W
RXZ76L-PSU
VEUILLEZ LIRE LES INSTRUCTIONS AVANT DE COMMENCER L'INSTALLATION ET CONSERVEZ-LES POUR
TOUTES UTILISATIONS FUTURES.
Les produits électriques peuvent causer la mort, de graves blessures ou des dégâts matériels. Si vous avez
des doutes sur l'installation ou sur l'utilisation de ce produit, veuillez consulter un électricien compétent.
Remarque :
Les informations techniques et caractéristiques peuvent changer au fil du temps sans notification préalable.
Pour rester informé de ces possibles modifications, veuillez consulter le site internet
www.robus.com ou robusdirect.com.
Tension d'entrée :
230-240V~50/60Hz
PF :
Tension de sortie :
18-42V DC
Efficacité :
Courant de sortie :
2100mA Max±5%
Mode veille :
Puissance de sortie max :
76W
Temp. de fonctionnement：
Distance de transmission :
30m
Signal Wi-Fi :
Classe de sécurité :
Classe I
Le driver peut être connecté à une variété de luminaires LED appropriés pour contrôler
la gradation et basculer via le logiciel du serveur Web Robus Linx ou l'application sur
portable.
Installation
1. Vérifier que l'alimentation électrique soit coupée avant de commencer à travailler.
2. Pour sélectionner le courant et la tension appropriés, consulter le tableau et régler les
commutateurs DIP. S'assurer que les paramètres correspondent aux paramètres des LED
connectées. ( fig 2)
3. Connecter les câbles électrique au driver : Marron à L, Neutre à N et Jaune/Vert à Terre.
4. Connecter la sortie au LEDs.
5. Consulter le « Guide de configuration Linx » pour coupler l'appareil au réseau Linx et le
faire fonctionner avec le logiciel Linx. Ne pas connecter l'alimentation secteur avant d'avoir
lu ce document.
L(Marron)
220-240V
RXZ40L
E
~50/60Hz
(Vert/Jaune)
-PSU
N(Bleu)
Informations pour l'utilisateur du produit :
1. Veuillez, s'il vous plait, noter l'importance de disposer des Déchets d'Equipement Electriques et Electroniques
séparément des déchets ménagers (DEEE représenté par une poubelle barrée d'une croix).
2. Veuillez tenir compte de l'importance de votre contribution à la réutilisation et au recyclage de ce produit en
fin de vie en le retournant dans un centre de collecte de déchets des équipements électriques ou dans le
point de vente à partir duquel vous effectuez l'achat du produit de remplacement.
3. Cet équipement peut contenir des substances dangereuses pour la santé et l'environnement s'il est jeté
n'importe où. Il est important de le séparer des ordures ménagères et le recycler dans une consigne DEEE
appropriée.
4. La "poubelle barrée d'une croix" présent sur le produit indique que cet appareil ne doit pas être jeté dans les
ordures ménagères mais doit être éliminé conformément à la réglementation DEEE locale.
L'installation doit être effectuée par un électricien quali é
IT: AVVERTENZA – I dispositivi elettrici possono causare lesioni gravi o la morte o danneggiare l'apparecchio. In
caso di dubbi sull'installazione o sull'utilizzo di questo prodotto, consultare un elettricista competente.
Assicurarsi che l'alimentazione principale sia spenta prima di effettuare interventi.
EST: HOIATUS! Elektritooted võivad põhjustada surma, raskeid vigastusi või varakahjustusi. Kui teil on toote
paigaldamisel või kasutamisel kahtlusi, küsige nõu asjatundlikult elektrikult. Enne töö alustamist veenduge, et
elektrivool oleks välja lülitatud.
SLK: UPOZORNENIE - Elektrické výrobky môžu spôsobiť smrť, vážne zranenie alebo škodu na majetku. Ak
máte akékoľvek pochybnosti o inštalácii tohto výrobku, poraďte sa s kvalifikovaným elektrikárom. Pred začatím
práce skontrolujte, že je hlavný zdroj
L.E.D lighting & Electrical Distribution Group UC
Tel: +353 1 7099000
IRE: Nangor Road, Dublin 12, D12 E7VP, Ireland
Fax: +353 1 7099060
UK: Bracknell Enterprise & Innovation Hub, Ocean
Email: info@robus.com
House, 12th Floor, The Ring, Bracknell,
Website: www.robus.com
Berkshire RG12 1AX, UK
Dimension:
FR
20mm
>0.9
354mm
89% Max.
<0.6W
-20
o
C to 40
o
C
Zigbee 3.0
DIP Switch
DIP Switch Code
P
1
2
3
4
0000
-
-
-
-
0010
-
-
-
ON
0100
-
ON
-
-
0110
-
ON ON
-
1000
ON -
-
-
1001
ON
-
-
ON
V+
1010
ON
-
ON
-
LED
1011
ON
-
ON ON
V-
1100
ON ON
-
-
1101
ON ON
-
ON
1110
ON ON
ON
-
1010
ON
ON
ON
ON
Figure 2
Network connection:
Smart Phone/PC/MAC
30mm
2.4GHz
Rated
V
I
out
out
out
75.6W
18-36Vdc
2100mA
76W
18-38Vdc
2000mA
76W
18-40Vdc
1900mA
75.6W
18-42Vdc
1800mA
71.4W
18-42Vdc
1700mA
67.2W
18-42Vdc
1600mA
63W
18-42Vdc
1500mA
58.8W
18-42Vdc
1400mA
54.6W
18-42Vdc
1300mA
50.4W
18-42Vdc
1200mA
44.1W
18-42Vdc
1050mA
42W
18-42Vdc
1000mA
Monitor
HDMI
Robus Linx Server
Wifi
(RXZSERVER)
RJ45
RJ45
Internet
RJ45
WAP
Network switch
PC/MAC
RJ45
2
nd
Gateway 3
rd
Gateway
1
Zigbee Gateway
st
(RXZGTW)
RXZ76L-PSU
LED LIght
