Imi Heimeier UH8-RF V2 Installationsanleitung Seite 7

X
ON DP
E
1
1 2 3 4 5 6 7 8 9 101112
2
ZONE 6 ZONE 7
1 2 3 1 2 3
L N N L L N N L L N
ZONE 6 ZONE 7
ebe

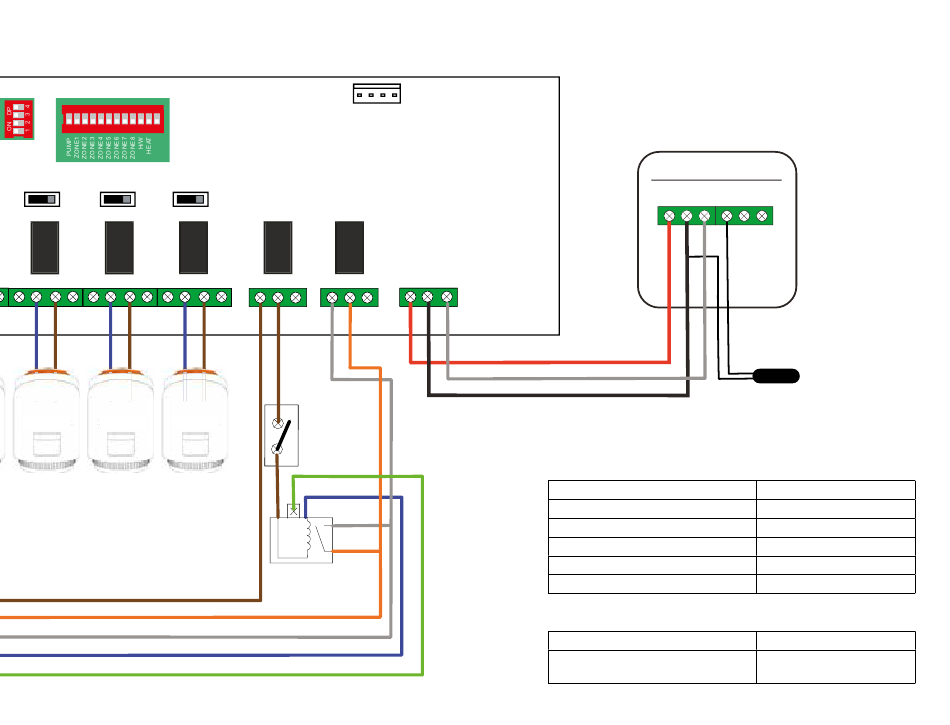

Anschlussplatine
Stecker
(für Abdeckhaube)
ZONE 8
1 2 3
N L L C NO NC C NO
ZONE 8 Warmwasser- Heizen
versorgung
Zeitschalt-
uhr
Warmwasser-
ventil
NC + - SL
Taupunktsensor-
anschluss
Empfohlenes Kabel für Taupunktsensor:
Mehradrig abgeschirmt.
Taupunktsensor
+ - SL RT1
Durchfluss-
sensor
Die Kabellänge darf 20 Meter
nicht überschreiten!
Maximalwerte
Spannungsversorgung
Leistungsaufnahme
Max. Last am Kesselausgang
Max. Last am Warmwasserausgang
Max. Last der Zonenausgänge
Max. Gesamtlast
Optionales Zubehör
Boost
Antennenverlängerung (im
Lieferumfang enthalten)
230 VAC, 50 Hz
7W
3A 230 VAC ohmsche Last
3A 230 VAC ohmsche Last
3A 230 VAC ohmsche Last
5A
(Verstärker)
(EA1)
7
