Eltroplan PROTEM D 404 Gerätehandbuch
Inhaltszusammenfassung für Eltroplan PROTEM D 404

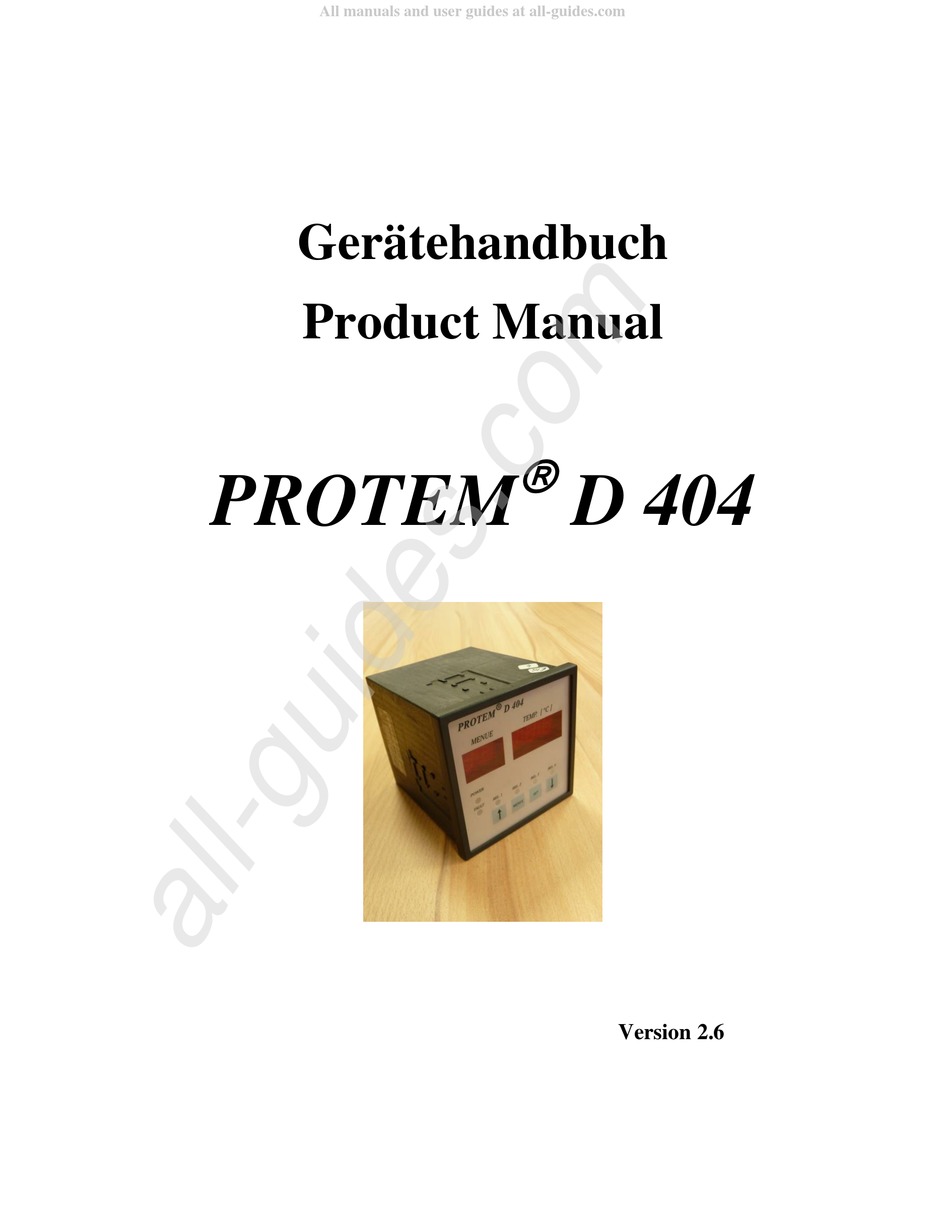

- Seite 1 All manuals and user guides at all-guides.com Gerätehandbuch Product Manual PROTEM D 404 Version 2.6...
-
Seite 2: Inhaltsverzeichnis
All manuals and user guides at all-guides.com ® PROTEM D 404 PROTEM D 404 Inhaltsverzeichnis Sicherheitshinweise....................4 Technische Daten ....................5 Menüpunkte ......................9 Wechsel zwischen den Menüpunkten ..............10 Aktuelle Temperatur ................... 10 Maximale Temperatur ..................10 Eingabe von Daten ....................11 Eingabe der Zeitfunktionen ................ - Seite 3 All manuals and user guides at all-guides.com ® PROTEM D 404 PROTEM D 404 Table of Contents Safety instructions ....................21 Technical data ..................... 22 Menu items ......................26 Change between the menu items ................ 27 Actual temperature ..................... 27 Maximum temperature ..................
-
Seite 4: Sicherheitshinweise
All manuals and user guides at all-guides.com ® PROTEM D 404 1.0 Sicherheitshinweise Vor der Inbetriebnahme der Temperaturüberwachungsgeräte PROTEM ist die vorliegende Betriebsanleitung aufmerksam zu lesen. Sie enthält Informationen, die für einen störungsfreien Betrieb unter Ausnutzung aller Vorteile des Gerätes notwendig sind. Arbeiten am Gerät dürfen nur von autorisiertem Fachpersonal durchgeführt werden und müssen unter Beachtung der einschlägigen Vorschriften des Elektrohandwerks erfolgen. -
Seite 5: Technische Daten
All manuals and user guides at all-guides.com ® PROTEM D 404 2.0 Technische Daten Spannungsversorgung 24... 250V AC/DC +/- 10% (DC ... 63 Hz) Es muss keine Polarität berücksichtigt werden. Überspannungskategorie III; Überspannungsspitzen bis 4.000 V Leistungsbedarf ca. 10,5 VA Vorsicherung für Gerät Umgebungsbedingungen Verwendung in Innenräumen bis 2.000 m ü. - Seite 6 All manuals and user guides at all-guides.com ® PROTEM D 404 Relaisausgänge Pro Messkreis steht ein Relaisausgang zur Verfügung. Jeder Relaisausgang ist mit einem potentialfreien Öffner und einem potentialfreien Schließer versehen. Die Ein-, Ausschaltpunkte sind für jedes Relais frei zu programmieren.
- Seite 7 All manuals and user guides at all-guides.com ® PROTEM D 404 RS232 Interface Über ein eingebautes RS232 Interface können mit einem PC oder einem Terminal Daten vom Gerät abgefragt werden. Die Daten werden auf Anforderung gesendet (siehe Kapitel 6 für die Protokollbeschreibung). Technische Daten der Schnittstelle: Serielle Schnittstelle mit TXD-, RXD- und GND- Anschluss.
- Seite 8 All manuals and user guides at all-guides.com ® PROTEM D 404 Achtung: EMV-Maßnahmen ® Werden die Temperaturüberwachungsgeräte vom Typ PROTEM in Anlagen eingesetzt, die den EMV-Vorschriften entsprechen müssen, ist die Installation so vorzunehmen, dass die Anlage den EMV-Richtlinien entspricht. Hinweise zur EMV-gerechten Installation sind beim Hersteller erhältlich.
-
Seite 9: Menüpunkte
All manuals and user guides at all-guides.com ® PROTEM D 404 3.0 Menüpunkte Die Anzeige des Gerätes ist in zwei Spalten aufgeteilt. Auf der linken Seite befindet sich die Menüspalte und auf der rechten Seite die Datenspalte. Die einzelnen Datenwerte sind in nachfolgender Tabelle aufgelistet: Änderung Hersteller... -
Seite 10: Wechsel Zwischen Den Menüpunkten
All manuals and user guides at all-guides.com ® PROTEM D 404 3.1 Wechsel zwischen den Menüpunkten Der Wechsel zu einem neuen Menüpunkt in der Anzeige erfolgt, indem zunächst die Taste "Menü" betätigt wird . Ein Blinken der beiden Ziffern zeigt an, dass die Auswahl aktiv ist. Nun kann mit den Tasten "Auf"... -
Seite 11: Eingabe Von Daten
All manuals and user guides at all-guides.com ® PROTEM D 404 3.4 Eingabe von Daten Ab Menüpunkt 10 aufwärts erlaubt das System eine Dateneingabe. Die Änderung der Daten erfolgt, indem bei nichtblinkender Menünummer der jeweilige Wert mit den Tasten "Auf" und "Ab"... -
Seite 12: Dip-Schalter S 501
All manuals and user guides at all-guides.com ® PROTEM D 404 4.0 DIP-Schalter S 501 Mit dem DIP Schalter S 501 kann folgende Funktion selektiert werden. Kanal Kanal Schalternummer Fühler 1 = kein Fühler Fühler 1 = PT100 Einzelbetrieb OFF OFF Fühler 1 = PT100 Logik Fühler 2 = kein Fühler Fühler 2 = PT100 Einzelbetrieb... - Seite 13 All manuals and user guides at all-guides.com ® PROTEM D 404 Das gleiche gilt für die beiden anderen Kanäle. Beim Ausschalten gilt die umgekehrte Reihenfolge. Allerdings muss hierbei die Temperatur an allen Kanälen kleiner als die Abschaltschwelle sein, um das jeweilige Relais auszuschalten. Hier gilt z.B.
-
Seite 14: Dip-Schalter S 502
All manuals and user guides at all-guides.com ® PROTEM D 404 4.1 DIP-Schalter S 502 Mit dem DIP Schalter S502 kann die jeweilige Eingangsbeschaltung (Vorwiderstände) jedes Messeinganges selektiert werden (siehe nachfolgende Tabelle). Kanal Kanal Schalternummer Vorwiderstand, PT100 Fühler 1 "Ein" Vorwiderstand, PT100 Fühler 1 "Aus"... - Seite 15 All manuals and user guides at all-guides.com ® PROTEM D 404 Parallelschaltung der Fühlereingänge (Beispiel) 9 10 11 PT100 Dreileiterfühler Zweite Relaisfunktion (Rel. 4) in Abhängigkeit von Fühlereingang „1“ S 502 9 10 11 PT100 Dreileiterfühler Zweite, dritte und vierte Relaisfunktion (Rel.
-
Seite 16: Anschlussbelegungen
All manuals and user guides at all-guides.com ® PROTEM D 404 5.0 Anschlussbelegungen Rückansicht Gerät: Fühleranschlüsse 1 2 3 4 5 6 7 8 9 10 11 12 Teststecker S501 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 S502 Relaiskontaktbelegung Relais 1 Öffnerkontakt... - Seite 17 All manuals and user guides at all-guides.com ® PROTEM D 404 Fühleranschlüsse 9 10 11 PT100 Dreileiterfühler 9 10 11 PT100 Zweileiterfühler...
-
Seite 18: Anschlussbelegung Teststecker
All manuals and user guides at all-guides.com ® PROTEM D 404 5.1 Anschlussbelegung Teststecker Die nachfolgende Aufstellung zeigt die Belegung der 25poligen D-Sub-Buchsenleiste. Belegung Teststecker: Pin 1 nicht belegt Pin 2 TXD Anschluss RS 232 Interface Pin 3 RXD Anschluss RS 232 Interface Pin 4 nicht belegt Pin 5... -
Seite 19: Rs232 Bedienung Und Protokoll
All manuals and user guides at all-guides.com ® PROTEM D 404 6.0 RS232 Bedienung und Protokoll 6.1 Allgemeines Das Gerät ist für den Kommunikationsbetrieb über eine RS232 Schnittstelle ausgelegt. Der Anschluss erfolgt mittels der beigestellten Datenleitung (die Pinbelegung ist in Zeichnung 6.1 dargestellt). -
Seite 20: Terminalsoftware Für Dos
All manuals and user guides at all-guides.com ® PROTEM D 404 6.1.1 Benutzung der Terminalsoftware für DOS 1.Befehl Start of Text (Taste STRG + B betätigen) 2.Befehl Start of Text (Taste STRG + B betätigen) 3.Befehl Kommando (siehe Kommandos) 4.Befehl Gerätekennung (möglich sind "A"...
