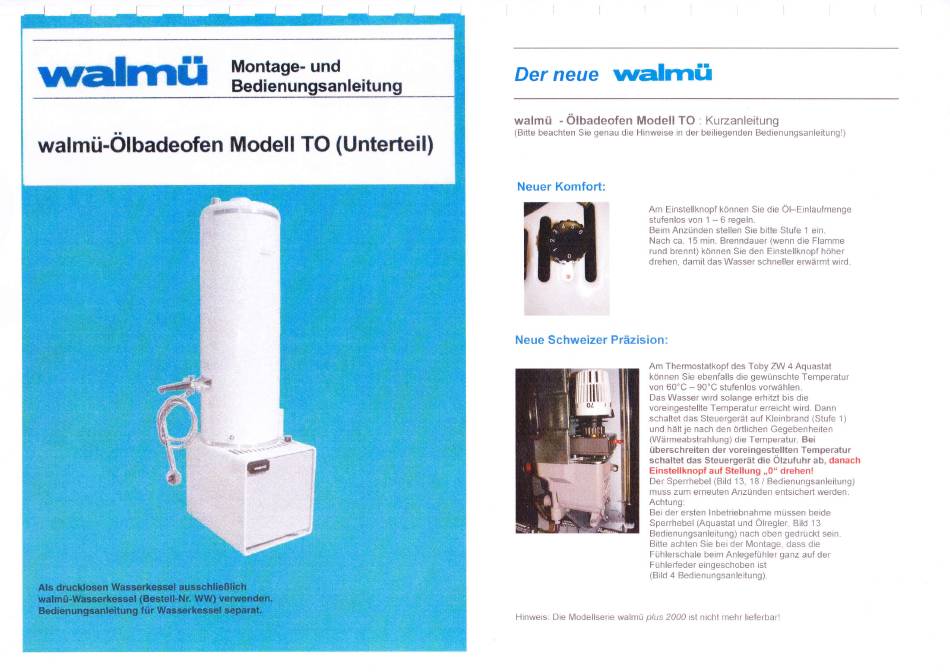

walmü TO Montage- Und Bedienungsanleitung

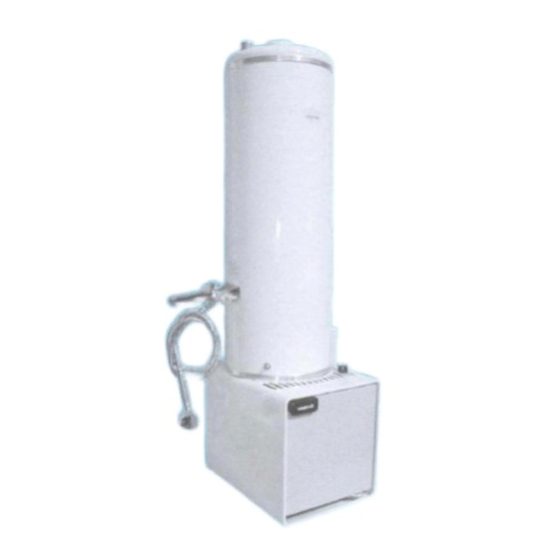

walmü-Olbadeofen Model
I
TO
(Unterteil)
Der
neue
vrralrnü
walmü
-
ÖlUadeofen Modell TO
: Kurzanleitung
(Bitte beachten Sie genau
die Hinweise in der beiliegenden Bedienungsanleitung!)
Neuer Komfort:
Am
Einstellknopf können Sie
die Öl-Einlaufmenge
stufenlos von
1
-
6 regeln.
Beim Anzünden stellen Sie bitte Stufe
1 ein.
Nach ca. 15
min. Brenndauer (wenn
die Flamme
rund brennl) können Sie den Einstellknopf höher
drehen,
damit das
Wasser schneller
erwärmt wird.
Neue Schweizer Präzision
:
Am Thermostatkopf des Toby ZW
4
Aquastat
können Sie ebenfalls die gewünschte Temperatur
von
60'C - 90'C
stufenlos vorwählen.
Das
Wasser
wird solange erhitzt bis die
voreingestellte Temperatur erreicht
wird.
Dann
schaltet das Steuergerät auf Kleinbrand (Stufe
1)
und
hält
je
nach den örtlichen Gegebenheiten
(Wärmeabstrahlung) die Temperatur. Bei
überschreiten der voreingestellten Temperatur
schaltet
das Steuergerät die
Ölzufuhr
ab, danach
Einstellknopf auf Stellung ,,0" drehen!
Der
Sperrhebel (Bild
13, 18 / Bedienungsanleitung)
muss zum erneuten
Anzünden entsiched
werden.
Achtung:
Bei der ersten lnbetriebnahme müssen beide
Sperrhebel (Aquastat und Ölregler, Bild
13
Bedienungsanleitung) nach oben
gedrückt
sein.
Bitte achten Sie bei der Montage,
dass
die
Fühlerschale beim Anlegefühler
ganz auf
der
Fühlerfeder eingeschoben
ist
(Bild 4
Bedienungsanleitung).
Hinweis: Die Modellserie walmü p/us 2000 isl
nicht mehr lieferbarl
