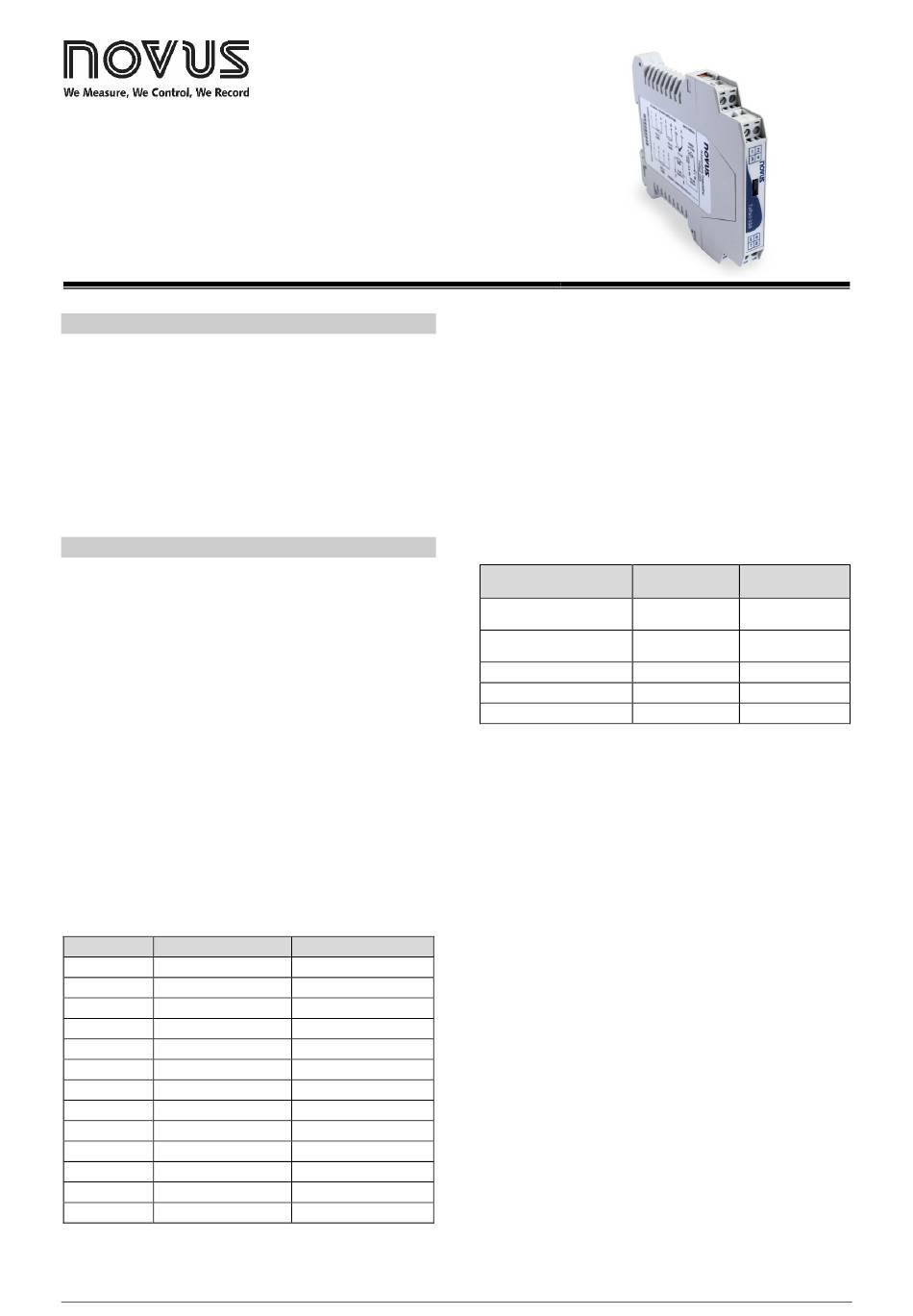

TEMPERATUR-TRANSMITTER – BETRIEBSANLEITUNG – V2.0x C
1. EINLEITUNG
TxRail-USB
Der ist ein
Temperatursender zur Montage
Mikroprozessortechnologie ermöglicht die Konfiguration über USB,
was wiederum die Auswahl der Eingangsart, des Messbereichs, der
Ausgangsart und die Durchführung des Kalibrierungsprozesses
ermöglicht. Der Geräteausgang kann per Software für 4–20 mA oder
0–10 V DC konfiguriert werden.
Der Ausgangsstrom bzw. die Ausgangsspannung wird entsprechend
dem am Sendereingang anliegenden Signal linearisiert und
entsprechend des konfigurierten Maßstabs angepasst.
2. TECHNISCHE DATEN
Sensoreingang: Konfigurierbar. Akzeptierte Sensoren sind in
Tabelle 1 zusammen mit ihren maximalen Messbereichen
aufgeführt.
Thermoelemente: Typen J, K, R, S, T, N, E und B, nach NBR
12771.
Impedanz >> 1 MΩ
Pt100: Anregung von 0,8 mA, α = 0,00385, nach NBR 13773.
Um Pt100 2-Drähte zu verwenden, schließen Sie die
Klemmen 3 und 4 an.
Pt1000: Drähte Typ 3, Erregung 0,8 mA, α = 0,00385, nach
NBR 13773.
Um Pt1000 2-Drähte zu verwenden, schließen Sie die
Klemmen 3 und 4 an.
NTC R
: 10 kΩ ±1 %, B
25°C 25/85
Spannung: 0 bis 50 mVdc. Impedanz >> 1 MΩ
0 bis 100 mVdc. Impedanz >> 1 MΩ (*)
(*) Funktion verfügbar für Geräte mit Firmware-Version
ab V2.0x.
Sensortyp Maximaler Messbereich
Spannung 0 bis 50 mV
Spannung 0 bis 100 mV
Thermoelement K -150 bis 1370 °C
Thermoelement J -100 bis 760 °C
Thermoelement R -50 bis 1760 °C
Thermoelement S -50 bis 1760 °C
Thermoelement T -160 bis 400 °C
Thermoelement N -270 bis 1300 °C
Thermoelement E -90 bis 720 °C
Thermoelement B 500 bis 1820 °C
Pt100 -200 bis 650 °C
Pt1000 -200 bis 650 °C
NTC -30 bis 120 °C
Tabelle 1 – Vom Transmitter unterstützte Sensoren
NOVUS AUTOMATION
fortschrittlicher programmierbarer
auf DIN-Schienen.
= 3435
Minimaler Messbereich
5 mV
10 mV
100 °C
100 °C
400 °C
400 °C
100 °C
100 °C
100 °C
400 °C
40 °C
40 °C
40 °C
Zeit zwischen dem Einschalten und der Stabilisierung der
Messung: < 2,5 s. Die Genauigkeit ist erst nach einem Zeitraum von
15 Minuten gewährleistet.
Die
Referenzbedingungen: Umgebung: 25 °C, versorgung: 24 V, Last:
250 Ω. Stabilisierungszeit: 10 Minuten.
Temperatureinfluss: < 0,16 % / 25 °C
Reaktionszeit: Typisch 1,6 s
Maximal zulässige Spannung an den Sensoreingangsklemmen:
3 V
RTD-Strom: 800 µA
Auswirkung des Widerstands von RTD-Kabeln: 0,005 °C / Ω
Maximal zulässiger Widerstand des RTD-Kabels: 25 Ω
Sensortyp
Pt100 / Pt1000
(-150 bis 400 °C)
Pt100 / Pt1000
(-200 bis 650 °C)
K, J, T, E, N, R, S, B
mV
NTC
Tabelle 2 – Kalibrierungsfehler, Prozentsätze des maximalen
(*) Kaltlötstellenkompensation hinzufügen: <+- 1 °C
Einfluss der Versorgung: 0,006 %/ V typisch (Prozentsatz des
maximalen Bereichs).
Ausgang (4-20 mA): Strom 4-20 mA oder 20-4 mA, 2-Leiter-Typ;
linear und proportional zum konfigurierten Bereich.
Ausgangsauflösung (4-20 mA): 2 µA
Ausgang (0-10 V DC): 0-10 V DC oder 10-0 V DC elektrische
Spannung, linear und proportional zum konfigurierten Bereich.
Ausgangsauflösung (0-10 V DC): 0,0025 V (12 Bit)
Versorgung: 10 bis 35 V DC (4-20 mA Ausgang) und
12 bis 35 V DC (0-10 V DC Ausgang).
Maximale Belastung (RL): RL (max.) = (Vcc – 10) / 0.02 [Ω]
Betriebstemperatur: -40 bis 85°C
Umgebungsfeuchtigkeit: 0 bis 90 % RH
Elektromagnetische Verträglichkeit: EN 61326-1:2006
Verfügt über keine galvanische Trennung zwischen Eingang
und Ausgang.
Interner Schutz gegen Verpolung der Versorgungsspannung.
Interne Kompensation der Kaltlötstelle für Thermoelemente.
Verwendeter Drahtabschnitt: 0,14 bis 1,5 mm².
Empfohlenes Drehmoment: 0,8 Nm.
Gehäuse: Abs UL94-HB.
Zertifizierung: CE, UKCA.
Typische
Maximale Genauigkeit
Genauigkeit
0,10 %
0,13 %
0,1 % (*)
0,1%
0,3 °C
Sensorbereichs
Dabei ist: Vdc = Versorgungsspannung in Volt
(von 10 bis 35 Vdc)
0,12 %
0,19 %
0,15 % (*)
0,15 %
0,7 °C
