Ferro Energy PS 5510 M Bedienungsanleitung
Solar-speicherladeregler
Quicklinks
PS 5510 M
Solar-Speicherladeregler
1
TKO
67 °C
TBU
51 °C
PS1
100%
BW
Auto
>
+
+
3 4
Bedienungsanleitung
1
Sicherheitsvorschriften
Bestimmungsgemässe Verwendung
Der Regler ist ein elektronisches Gerät, welches für den Einsatz mit der auf Seite 2 darge-
stellten Hydraulikschaltung bestimmt ist.
Anderweitige Verwendung des Gerätes ist nicht zulässig.
Der Regler entspricht folgenden EU-Richtlinien:
•
73/23/EWG "Niederspannungsrichtlinie"
•
89/336/EWG "EMV-Richtlinie", einschliesslich Änderungsrichtlinie
92/31/EWG
Gefahr
Der Regler wird mit elektrischem Strom betrieben. Unsachgemässe Installation oder
unsachgemässe Reparaturversuche können Lebensgefahr durch elektrischen Schlag ver-
ursachen. Die Installation und Inbetriebnahme darf nur von Fachpersonal mit ausreichender
Qualifikation vorgenommen werden. Ausser dem Zugang zum Klemmenraum ist das Öff-
nen des Gerätes und der Zubehörteile generell zu unterlassen. Reparaturen dürfen nur vom
Hersteller ausgeführt werden.
Dok. Nr. 107355 23/2001

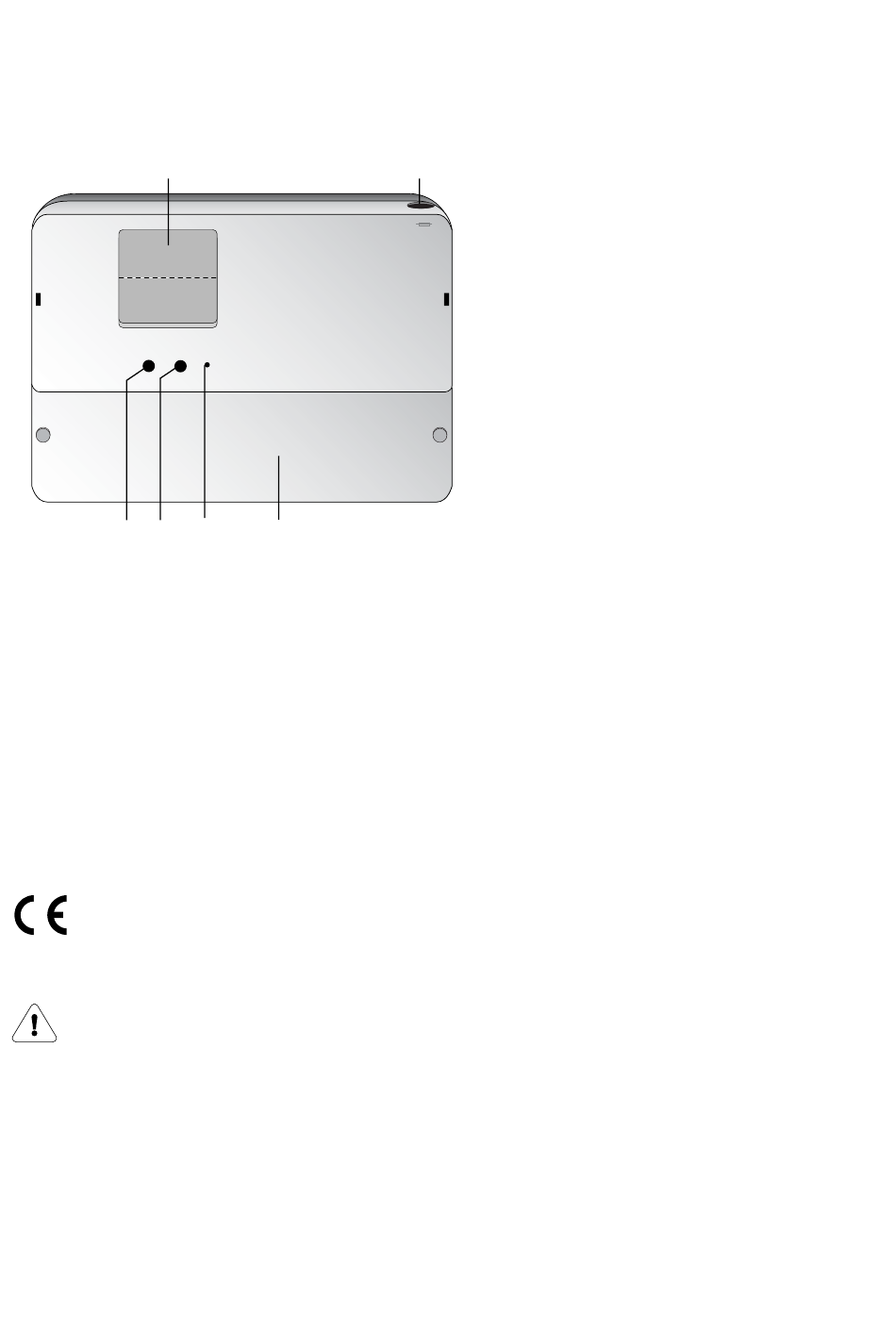

5
6
2
1
Display mit Standardanzeige
2
Feinsicherung
3
Wahlknopf >
4
Einstellknopf +
5
Resettaste
6
Klemmraumdeckel
+
Inhaltszusammenfassung für Ferro Energy PS 5510 M
- Seite 1 PS 5510 M Solar-Speicherladeregler Display mit Standardanzeige Feinsicherung 67 °C Wahlknopf > 51 °C 100% Einstellknopf + Auto Resettaste > Klemmraumdeckel Bedienungsanleitung Sicherheitsvorschriften Bestimmungsgemässe Verwendung Der Regler ist ein elektronisches Gerät, welches für den Einsatz mit der auf Seite 2 darge- stellten Hydraulikschaltung bestimmt ist.
- Seite 2 Bedienungsanleitung Solar-Speicherladeregler PS 5510 M Bedienstruktur > 67°C 67°C 67°C 67°C 51°C 51°C 51°C 51°C > > > 85°C AUTO 67°C 51°C Linke Taste: > Einsteller anwählen. Rechte Taste: „Time out“ 2 min.: Es erscheint Einsteller ändern. 67°C die Standardanzeige.
- Seite 3 Bedienungsanleitung Solar-Speicherladeregler PS 5510 M Funktionen Die Freigabe der Solarpumpe erfolgt, wenn die Temperaturdifferenz zwischen Kollektorfühler TKO und Speicherfühler TBU grösser als der eingestellte Sollwert dTE ist. Die Solarpumpe wird abgeschaltet, wenn die Temperaturdifferenz zwi- schen Kollektorfühler TKO und Speicherfühler TBU kleiner als der eingestellte Sollwert dTA ist.
- Seite 4 Bedienungsanleitung Solar-Speicherladeregler PS 5510 M Montagehinweise 1. Nach dem Bohren der drei Befestigungslöcher die obere Schraube A soweit eindre- hen, dass der Regler noch eingehängt werden kann. 2. Klemmraumdeckel durch Herausdrehen der Deckelschrauben demontieren. 3. Die zwei unteren Befestigungsschrauben B satt eindrehen.
