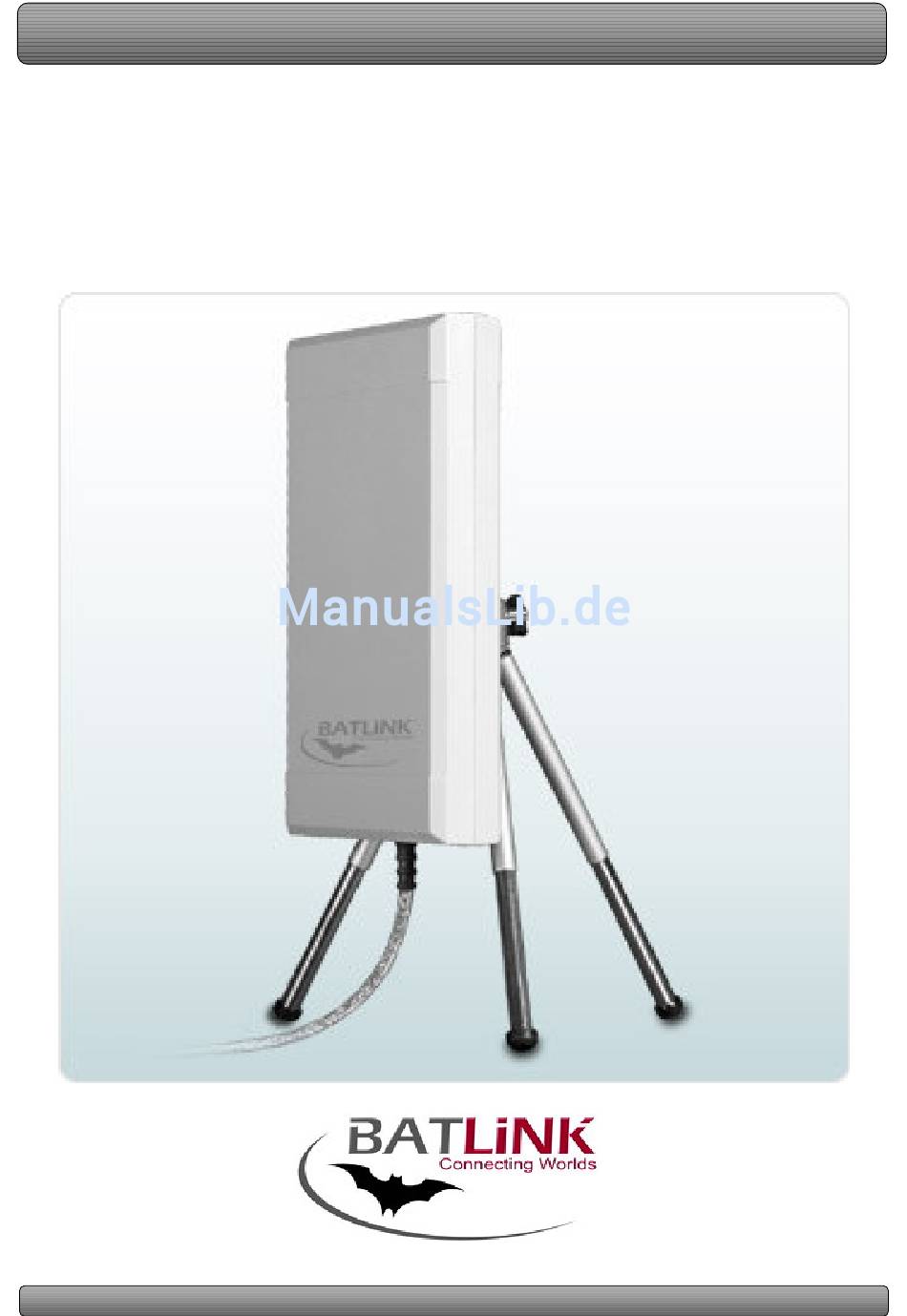

- Seite 1 BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 BATLINK ARL-443 / ARL-443 Aktive Wireless-LAN Richtantenne 33,5 dBm USB 2.0 Ausführung Mini-Stativhalterung Export-Version...
-
Seite 2: Inhaltsverzeichnis
BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis ................... 2 1. Sicherheitshinweise ................3 2. Ihre Richtantenne................4 3. Grundlagen des Wireless-LAN (WLAN) ........... 5 4. Verbindungsmöglichkeiten ..............6 4.1 Infrastructure-Netzwerk – in Gebäuden ..............6 4.2 Infrastructure-Netzwerk – im Freien ............... 6 4.3 Ad-Hoc-Netzwerk / Peer to Peer ................ -
Seite 3: Sicherheitshinweise
Aufheizung des Gerätes und zum Überschreiten der zulässigen Temperatur führen. Regen, Nässe und Gewitter Die Aktive Richtantenne ARL-443 / ARL-444 ist wetterfest und für den Außeneinsatz geeignet. Tauchen Sie das Gerät aber nicht ins Wasser. Bei Außenmontage achten Sie auf einen ausreichenden Schutz gegen Blitzschlag. -
Seite 4: Ihre Richtantenne
BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 2. Ihre Richtantenne 2. Ihre Richtantenne Herzlichen Glückwunsch zum Erwerb der BATLINK ARL-443 / ARL-444. Diese aktive Hochleistungs-Richtantenne ist ideal für schnelle und sichere WLAN-Verbindungen über große Strecken oder unter ungünstigen räumlichen Bedingungen geeignet. Verpackungsinhalt: •... -
Seite 5: Grundlagen Des Wireless-Lan (Wlan)
1. Infrastructure Wireless-LAN Bei einem Infrastructure Wireless-LAN sind ein oder mehrere PCs mit einem Wireless-LAN Adapter – z.B. der ARL-443 – ausgestattet. Damit sind Sie mit einem so genannten WLAN- Router oder Access-Point verbunden. Über diesen können die angeschlossenen PCs auf das Internet zugreifen und Anwendungen wie Email nutzen. -
Seite 6: Verbindungsmöglichkeiten
Gebäude verbunden werden, um das Internet zu nutzen. Mit normalen WLAN-Karten ist keine Verbindung möglich. Lösung: Die aktive Richtantenne von BATLINK ARL-443 wird an den PC/Notebook angeschlossen Access-Point ausgerichtet. optimalen Bedingungen beträgt die Reichweite bis zu 2500m.* Reichweite... -
Seite 7: Installation Von Treibern Und Software
BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 5. Installation von Treibern und Software 5. Installation von Treibern und Software Bitte installieren Sie zuerst die Treibersoftware und Dienstprogramme – folgen Sie dazu den Installationsschritten. Nach Abschluss der Installation verbinden Sie bitte das USB-Anschlusskabel der Antenne mit der USB-Schnittstelle (USB 2.0 oder 1.1) Ihres PCs oder Notebooks. - Seite 8 BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 5. Installation von Treibern und Software Im folgenden Menü können Sie Treiber und Software installieren sowie dieses Handbuch anzeigen. Zum Anzeigen des Handbuchs wird der Adobe Acrobat Reader benötigt, dieser ist in der Version 7.0 auf der CD enthalten. Sollte dieses Programm auf älteren Windows-Versionen nicht laufen, können Sie eine passende Version unter...
- Seite 9 BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 5. Installation von Treibern und Software Schritt Nun öffnet sich der folgende Installationsassistent. Zuerst können Sie hier die gewünschte Sprache auswählen. Klicken Sie danach auf Weiter. Auch im folgenden Fenster klicken Sie ebenfalls bitte auf Weiter.
- Seite 10 BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 5. Installation von Treibern und Software Schritt 3: Durch Klick auf Installieren starten sie die Installation des Programms. Ihre Software wird jetzt installiert. BATLINK – http://www.batlink.de – info@batlink.de...
- Seite 11 Fertig stellen schließen Sie die Installation für das Konfigurationstool ab. Schritt 5: Verbinden Sie jetzt die aktive BATLINK-Richtantenne mit Ihrem PC/Notebook an einer freien USB-Schnittstelle. Die Aktivantenne ARL bezieht Ihre Energie über das USB-Kabel. Daher kann es beim Anschluss an passive USB-Verteiler (HUBs) ohne eigene Stromversorgung in manchen Fällen zu Funktionsstörungen kommen.
-
Seite 12: Besonderheiten Bei Der Installation Unter Microsoft Windows Vista
Windows XP ab (siehe oben Schritt 2 bis Nach Abschluss der Installation verbinden Sie die aktive BATLINK-Richtantenne mit Ihrem PC/Notebook an einer freien USB-Schnittstelle. Die Antenne wird von Windows automatisch erkannt und eingerichtet. In der Taskleiste (unten rechts) erscheint ein zusätzliches Symbol in Form eines kleinen blauen Krebses –... - Seite 13 BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 5. Installation von Treibern und Software Sobald die Antenne fertig eingerichtet wurde, ändert sich das Symbol in eine weiße Balkenanzeige. Die WLAN-Software beginnt nun sofort automatisch nach Netzwerken zu suchen und verbindet sich mit dem stärksten unverschlüsselten WLAN. Nun erscheint in der Regel folgendes Fenster: Wählen Sie die für Sie passende Option aus.
-
Seite 14: Konfiguration Des Wireless-Lan
BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 6. Konfiguration des Wireless-LAN 6.1 Starten der WLAN-Software Die Aktivantenne ARL-44X verwendet eine eigene Software. Dieses Programm enthält alle Funktionen, die vom Benutzer eingestellt werden können. Nachdem Sie die Antenne mit dem PC verbunden haben, starten Sie die WLAN-Software durch Klick auf das Symbol (Balkenanzeige) in der Taskleiste. -
Seite 15: Schnellverbindungs-Assistent
BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 6. Konfiguration des Wireless-LAN 6.2 Schnellverbindungs-Assistent Die WLAN-Software besitzt einen Verbindungsassistenten, mit dem Sie in wenigen Schritten schnell und einfach eine WLAN-Verbindung herstellen können. Benutzer von Windows XP: Achten Sie darauf, dass im Hauptfenster die... - Seite 16 BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 6. Konfiguration des Wireless-LAN Schritt Klicken Sie zum Abschluss des Assistenten auf Fertig stellen. Damit wurde die WLAN-Verbindung erfolgreich hergestellt. BATLINK – http://www.batlink.de – info@batlink.de...
-
Seite 17: Herstellen Einer Wlan-Verbindung
BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 6. Konfiguration des Wireless-LAN 6.3 Herstellen einer WLAN-Verbindung Sie können auch ohne den Verbindungs-Assistenten direkt mit der WLAN-Software eine Verbindung herstellen. Klicken Sie dazu zuerst auf die Registerkarte Verfügbares Netzwerk. Dort sehen Sie, welche Netzwerke Sie momentan empfangen können. - Seite 18 BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 6. Konfiguration des Wireless-LAN Im folgenden Fenster können Sie Ihre Verbindung unter Profilname benennen (z.B. „WLAN zuhause“). Falls Sie eine Direktverbindung (ad hoc) zu einem anderen Computer aufbauen wollen, klicken Sie auf die Checkbox Dies ist ein Computer-zu-Computer-Netzwerk (ad hoc).
-
Seite 19: Profile Bearbeiten
BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 6. Konfiguration des Wireless-LAN 6.4 Profile bearbeiten Mit Hilfe von Profilen können Sie Einstellungen für verschiedene WLANs einfach speichern und wieder abrufen. So können beispielsweise die Einstellungen für ein WLAN am Arbeitsplatz in einem, die Einstellungen für das private Netzwerk in einem anderen Profil gespeichert werden. -
Seite 20: Erweiterte Einstellungen Für Erfahrene Benutzer
BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 6. Konfiguration des Wireless-LAN 6.5 Erweiterte Einstellungen für erfahrene Benutzer Die Registerkarte Erweitert enthält weitere spezielle Einstellungen für erfahrene Benutzer. Hier haben Sie folgende Optionen: Energiesparfunktion: Stromsparoptionen Aus/Minimal/Maximal (führen zur Reduzierung der Übertragungsgeschwindigkeit) Turbomodus: Hochgeschwindigkeitsmodus mit 72 MBit/s Ein/Aus/Auto. -
Seite 21: Statusanzeige
BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 6. Konfiguration des Wireless-LAN 6.6 Statusanzeige Unter der Registerkarte Status werden detaillierte Informationen zu Ihrer WLAN-Aktivantenne, den gewählten Einstellungen und der Verbindung angezeigt. BATLINK – http://www.batlink.de – info@batlink.de... -
Seite 22: Statistik
BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 6. Konfiguration des Wireless-LAN 6.7 Statistik Unter der Registerkarte Statistik werden Informationen über Sende- und Empfangsaktivität und Fehlermeldungen protokolliert. Mit dem Klick auf Reset wird die Tabelle zurück auf Null gesetzt. BATLINK – http://www.batlink.de – info@batlink.de... -
Seite 23: Wi-Fi Protected Setup
BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 6. Konfiguration des Wireless-LAN 6.8 Wi-Fi Protected Setup Unter der Registerkarte Wi-Fi Protect Setup können Sie Wi-Fi Protected Setup für das sichere Einfügen von neuen Geräten in ein WLAN nutzen. Hiermit kann sichergestellt werden, dass sich nur entsprechend autorisierte Geräte mit einem WLAN verbinden können. -
Seite 24: Einrichten Der Aktivantenne Als Access-Point
BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 6. Konfiguration des Wireless-LAN 6.9 Einrichten der Aktivantenne als Access-Point Die ARL-443 kann nicht nur als „Nutzer / Client“, sondern auch als eigener Access-Point konfiguriert werden. Durch das gute Abstrahlverhalten und die hohe Reichweite können sich so weit entfernte PCs in die Aktivantenne einwählen (die dann als „Verteiler“... - Seite 25 BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 6. Konfiguration des Wireless-LAN Schritt Geben Sie im Feld Netzwerknamen einen Namen für Ihren Access- Point ein. Nun können Sie die die gewünschte Verschlüsselung auswählen (Disabled, WEP, TKIP oder AES). Wenn Sie Disabled (keine Verschlüsselung) auswählen, gehen Sie direkt zu Schritt 6.
- Seite 26 Im folgenden Fenster erhalten Sie nochmals eine Bestätigung Ihrer Einstellungen. Beenden Sie die Installation, indem Sie dort auf auf Fertig stellen klicken. Die ARL-443 ist nun erfolgreich als Access-Point eingerichtet. Wenn die Antenne als Access-Point konfiguriert wird, ändert sich das Symbol in der Taskleiste – dort wird nun ein kleiner Antennenmast mit Funkwellen angezeigt.
-
Seite 27: Erweiterte Einstellungen Im Access-Point Modus
BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 6. Konfiguration des Wireless-LAN 6.10 Erweiterte Einstellungen im Access-Point Modus Wenn die Aktivantenne ARL-443 als Access-Point konfiguriert ist, wird standardmäßig die Registerkarte Allgemein angezeigt. Hier werden die eigene SSID (Netzwerkname), die BSSID und eine Tabelle mit allen WLAN-Nutzern angezeigt, die momentan mit dem Access-Point verbunden sind. -
Seite 28: Windows Wlan-Software (Windows Zero Config) Unter Windows Xp
Windows Zero Config aktiviert, wird die eingebaute Windows WLAN-Software verwendet und die WLAN-Software der BATLINK-Antenne ausgeschaltet. Dies wird durch eine Infobox bestätigt – klicken Sie auf OK. Mit der Windows-Software Windows Zero Config können eine Vielzahl von Einstellungen nicht vorgenommen werden. Zudem ist sie deutlich langsamer als die Original-Software. -
Seite 29: Montage Und Ausrichtung
7.3 USB-Anschlusskabel Das mitgelieferte USB-Kabel (4,5 Meter Länge) kann verlängert werden. Wir empfehlen, aktive USB-Verlängerungskabel (z.B. BATLINK Aktiv Repeater AUV-05) zu verwenden. Bei Verwendung normaler Verlängerungskabeln muss zwischen Antenne und Verlängerungskabel ein aktiver USB-Hub (mit eigener Stromversorgung) dazwischengeschaltet werden. Bei einer Verlängerung mit regulären USB-Verlängerungskabeln funktioniert das Gerät ansonsten nicht... -
Seite 30: Ausrichtung Der Antenne
7. Montage und Ausrichtung 7.4 Ausrichtung der Antenne Optimale Verbindungsergebnisse können mit der ARL-443 / ARL-444 nur erzielt werden, wenn die Antenne genau auf die Gegenstation ausgerichtet wird. Mit dem flexiblen ministativ kann die Richtantenne einfach und bequem ausgerichtet und schnell nachjustiert werden. -
Seite 31: Fehlersuche
Die Aktivantenne ARL-44X bezieht Ihre Energie über das USB-Kabel. Daher muss bei USB-Kabeln von mehr als 5 Metern Länge das USB-Signal verstärkt werden. Benutzen Sie ein spezielles Repeater-Kabel wie das BATLINK Aktiv Repeater AUV-05. • Alternativ können Sie normale Verlängerungskabel verwenden und alle 5 Meter einen aktiven USB-Verteiler (HUB mit eigener Stromversorgung) zwischenschalten. -
Seite 32: F.a.q
Es kommt darauf an, was Sie genau machen möchten. Wenn Sie zwei verschiedene Computer direkt verbinden wollen (AdHoc Netzwerk bzw. Peer-To-Peer, siehe Kapitel 3), benötigen Sie nur zwei ARL-443. Sie können dann bei korrekter Ausrichtung und Optimalbedingungen bis zu 7.000 Meter überbrücken. - Seite 33 BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 9. F.A.Q. Mit der Aktiven-Richtantenne sind diese Werte deutlich erhöht – die Reichweite kann hier je nach Umgebung zwischen über 2500 Meter und wenigen Metern (Stahlbetonwände, andere Metallteile zwischen Antenne und Gegenstation) schwanken. Korrekte Ausrichtung und ein geeigneter Standort sind entscheidend (Kapitel 8).
-
Seite 34: Glossar
BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 10. Glossar 10. Glossar Hier erklären wir die wichtigsten Fachbegriffe, die in diesem Handbuch verwendet werden. Weitere Informationen finden Sie in gängiger Fachliteratur. Access Point ist ein Netzwerkgerät, das eine nahtlose Verbindung zwischen verkabelten und drahtlosen Netzwerken erstellt. - Seite 35 BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 10. Glossar Infrastruktur Integrierte Wireless und verkabelte LAN werden als Infrastruktur-Konfigurationen bezeichnet. Die Infrastruktur wird auf Unternehmensebene für den drahtlosen Zugang zur zentralen Datenbank oder für die drahtlose Anbindung mobiler Mitarbeiter verwendet. ISM-Frequenzband Die FCC und verwandte Organisationen außerhalb der USA haben einen Frequenzbereich freigehalten, der lizenzfrei für industrielle, wissenschaftliche und medizinische Anwendungen...
- Seite 36 BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 10. Glossar Temporal Key Integrity Protocol (TKIP) Das Temporal Key Integrity Protocol (Aussprache: Ti-Kip) ist Bestandteil des IEEE 802.11i – Verschlüsselungsstandards für drahtlose LAN. TKP ist die nächste Generation nach WEP (Wired Equivalency Protocol), das für die Sicherheit von drahtlosen 802.11-LAN verwendet wird. TKIP liefert eine Datenverschlüsselung, die sich nach jedem Datenpaket ändert, und bietet einen...
-
Seite 37: Leistungsmerkmale Und Technische Daten
BATLINK Aktiv–Richtantenne ARL-443 / ARL-444 11. Leistungsmerkmale und Technische Daten 11. Leistungsmerkmale und Technische Daten Leistungsmerkmale: • Aktive USB WLAN-Richtantenne • Abstrahlleistung 33,5 dBm / 2,2 Watt EIRP • Doppelt geschirmtes USB 2.0 Anschlusskabel (4,5 Meter) • Schnelle und sichere Montage per Mini-Stativ •... -
Seite 38: Betriebshinweise
Gemäß den in Deutschland und der EU geltenden Bestimmungen darf die Abstrahlleistung (EIRP - Equivalent Isotopic Radiation Power) eines WLAN-Gerätes 20 dBm bzw. 100 mW nicht überschreiten. Der Betrieb von aktiven BATLINK-Richtantennen mit regelbarer Sendeleistung ist daher auf dem Gebiet der Bundesrepublik Deutschland und der Europäischen Union nur zulässig, wenn die maximal zulässige Abstrahlleistung von 20 dBm bzw. -
Seite 39: Garantie
BATLINK behält sich das Recht vor, die hier beschriebenen Produktmerkmale ohne vorherige Ankündigung zu ändern • Diese Anleitung darf ohne vorherige Genehmigung von BATLINK weder ganz noch teilweise in irgendeiner Form oder irgendwelchen Mitteln vervielfältigt, übermittelt, abgeschrieben, in Informationssystemen gespeichert oder in andere Sprachen übersetzt werden.
