X-Series
Wichtig: Die richtige Polarität der Lautsprecher zueinander
beeinflusst das Klangbild entscheidend. Dies kann z.B. durch
gemeinsames Verpolen der Hochtöner verbessert werden.
Ausprobieren und hören bzw. messen ist hier sinnvoll!
Einbauen der Hochtöner

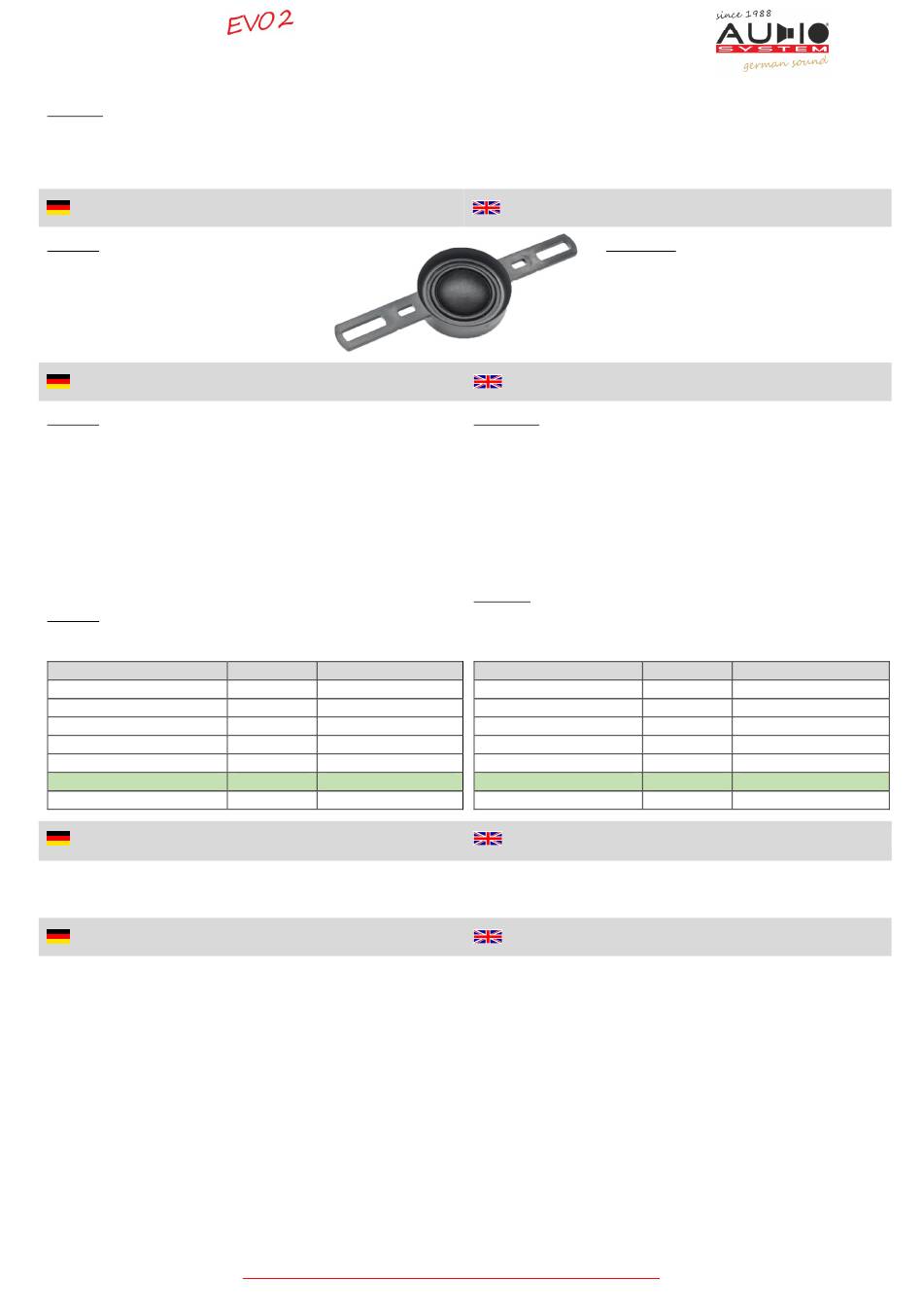

Wichtig: Der beiliegende Einbauhalter
wird benötigt um den Hochtöner in
bestimmten Fahrzeugen/Einbaupositionen
zu installieren. Dafür muss der Hochtöner
in dem Hochtonhalter fixiert werden, dies
ist möglich von beiden Seiten.
Hochtöner (Frequenzweiche FWK TW EVO)
Wichtig: Das Lautsprechersystem lässt sich an die jeweilige
Akustik des Fahrzeuges, Musikrichtung und an den persönlichen
Geschmack über die Frequenzweiche anpassen. Je nach Lage der
Lautsprecher kann die Weiche so eingestellt werden, dass der
Frequenzgang mit diesen geometrischen Gegebenheiten optimiert
wird.
Je nach Installationsort des Hochtöners ist es nötig, den
Frequenzgang tonal sowie den Lautstärkepegel anzupassen, z.B.
bei einer Montage des Hochtöners in der A-Säule, im
Spiegeldreieck oder in der Türverkleidung.
Achtung: Freie Kabelenden müssen unbedingt isoliert werden.
Nichtbeachtung kann zu einem Kurzschluss führen!
Farbe
Rot(4.8mm Stecker)
Schwarz(2.8mm Stecker)
Rot(Rundhülse)
Schwarz(Rundstecker)
Jumper 2,7µF + Parking
Jumper 3,9µF + Parking
Jumper 2,7µF + 3,9µF
Tief-Mitteltöner (Frequenzweiche FWK MW)
Bitte verbinden Sie die Frequenzweiche FWK MW mit dem
CONNECTOR 007. Es sind keine Einstellmöglichkeiten vorhanden.
Optionales Einbauzubehör
- ALUBUTYL 1500, 2000
EVO
und ALU 500
selbstklebende Dämmmatten
EVO
- Dämmung: DOORKIT 1.0 und DOORKIT 2.0
- Z-(T)SC 0.75, 1.5, 2.5, 4.0 Lautsprecherkabel
audio system germany - falltorstrasse 6 - 76707 hambrückeN
ANLEITUNG / USER MANUAL
Signal
Verwendung
Eingang
+
Zu FWK MW
+
Eingang -
Zu FWK MW -
Hochtöner
+
Zum Hochtöner
Hochtöner -
Zum Hochtöner -
-3dB
HT im Spiegeldreieck
(2.7µF)
0dB
HT in der Türverkleidung
(3,9µF)
+3dB
HT in der A-Säule
(6.6µF)
, 3000
und 4000, ALU 200
EVO
audio-system
www.
recommend changing polarity of the tweeter finding out the best
possible sound.
The best is to listen and/or to measure it.
Install Tweeter
Tweeter (Crossover FWK TW EVO)
Important: The speaker system can be adapted to the particular
acoustics of the vehicle, the genre of music and to the personal
taste via the crossover. Depending on the position of the
speakers, the switch can be adjusted so that the frequency
response is optimized with these geometric conditions.
Depending on the installation location of the tweeter, it is
necessary to adjust the frequency response tonal and volume
technology, e.g. when mounting the tweeter in the A-pillar, in the
mirror triangle or in the door trim.
Attention: Free cable ends must be isolated.
Non-compliance can lead to a short circuit!
Color
Red(4.8mm Plug)
Black(2.8mm Plug)
+
Red(Round Sleeve)
Black(Round Plug)
Jumper 2,7µF + Parking
Jumper 3,9µF + Parking
Jumper 2,7µF + 3,9µF
Sound (Crossover FWK MW)
Please connect the crossover FWK MW with CONNECTOR 007. It
is a non-configurable fixed crossover.
Optional Mounting Accessories
- ALUBUTYL 1500, 2000
EVO
and ALU 500
EVO
- Damping: Doorkit 1.0 and Doorkit 2.0
- Z-(T)SC 0.75, 1.5, 2.5, 4.0 Oxygen-Free Speaker Cable
Important: The enclosed mounting bracket
is needed to install the tweeter in certain
vehicles / mounting positions.
For this, the tweeter must be fixed in the
tweeter, this is from both sides possible.
Signal
Input
+
To FWK MW
Input -
To FWK MW -
Tweeter
+
Connect to Tweeter
Tweeter -
Connect to Tweeter -
-3dB
Tweeter in Mirror Cover
(2.7µF)
0dB
Tweeter in Door Panel
(3.9µF)
+3dB
Tweeter in A-Pillar
(6.6µF)
, 3000
und 4000,ALU 200
EVO
EVO
Self Adhesive Damping Material
.de
Application
+
+
EVO
