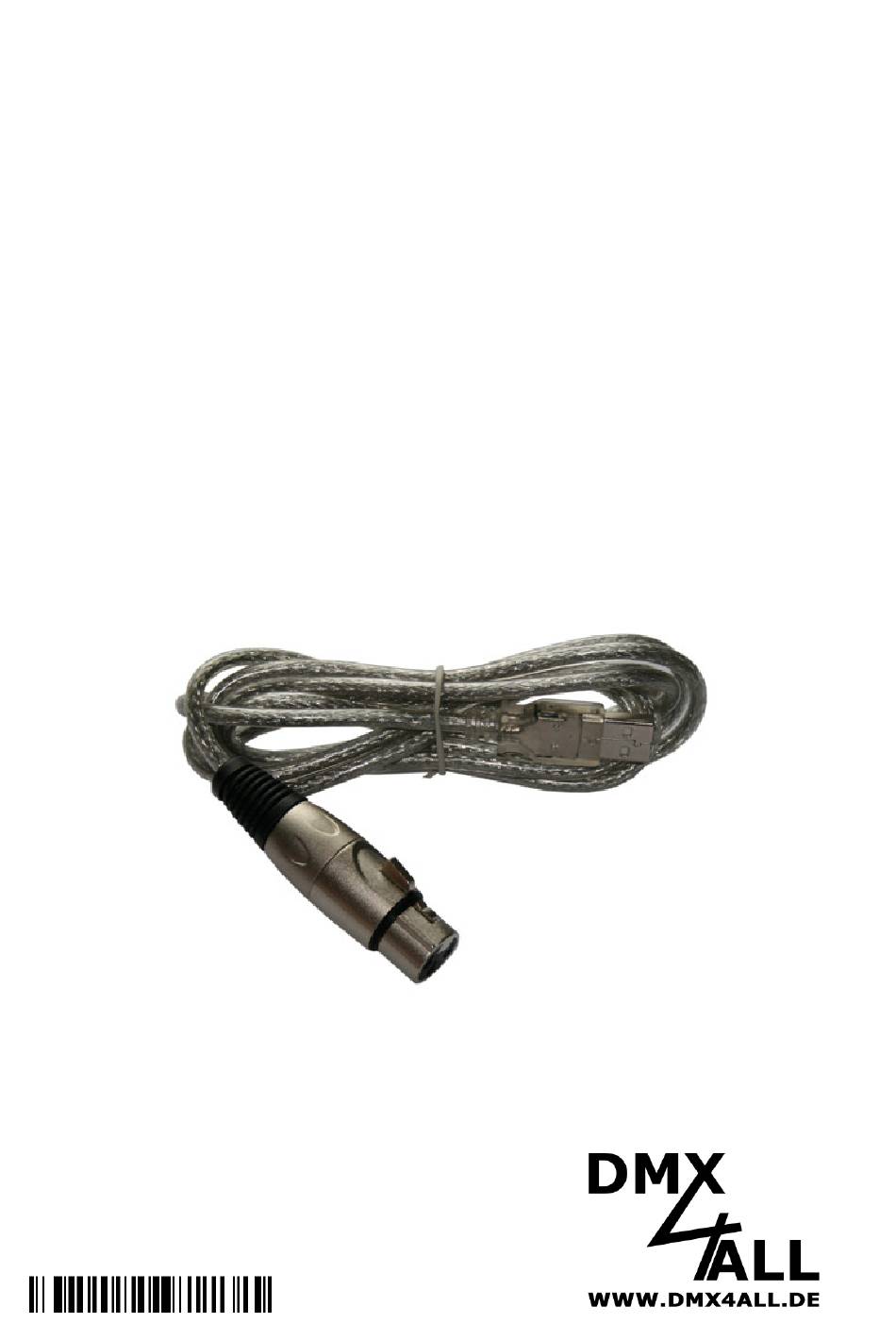

- Seite 1 NanoDMX USB Interface Bedienungsanleitung Art.-Nr.: 99-0400...
-
Seite 2: Beschreibung
NanoDMX USB Interface Beschreibung Das NanoDMX USB Interface ist ein „Adapterkabel“ das sehr einfach die Steuerung von DMX-fähigen Geräten über den PC ermöglicht. Durch die Verwendung der USB Schnittstelle wird keine Spannungsversorgung benötigt. Jedes Interface ist mit einem Mikrocontroller ausgestattet, der die Werte für alle 512 Kanäle speichert und ohne den PC zu belasten das DMX-Signal generiert. -
Seite 3: Windows Xp Installation
Windows2000. Beim Anschluß des NanoDMX USB Interfaces wird auf dem PC ein virtueller Com-Port eingerichtet, auf den jedes Windowsprogramm genauso zugreifen kann, wie auf eine echte RS232-Schnittstelle. Nach dem Anstecken des NanoDMX USB Interface wählen Sie den Treiber von der beiliegenden CD aus. Software von einer... - Seite 4 NanoDMX USB Interface Windows 7 Installation Für die Installation folgen Sie bitte den einzelnen Installationsschritten: 1. Schließen Sie das Interface an einen USB-Port an und warten bis Windows die Treibersuche abgeschlossen hat. 2. Öffnen Sie den Geräte-Manager und klicken mit der rechten Maustaste auf das Interface.
- Seite 5 NanoDMX USB Interface 5. Alle Geräte anzeigen und dann auf Weiter klicken 6. Datenträger auswählen 7. Wählen Sie nun die inf-Datei von der CD aus 8. Klicken Sie auf OK...
- Seite 6 NanoDMX USB Interface 9. Klicken Sie auf Weiter 10. Bestätigen Sie die Warnungen mit Ja und Die Treibersoftware trotzdem installieren 11. Schließen Sie die Installation danach ab...
- Seite 7 NanoDMX USB Interface Hinweis bei der Verwendung mit dem Programm FreeStyler Wählen Sie im Interface Setup DMX4ALL 3rd generation als Gerät aus und wählen den entsprechenden COM-Port:...
-
Seite 8: Einstellungen
NanoDMX USB Interface Einstellungen Benutzen Sie das Programm DMX-Configurator um das Interface zu konfigurieren. Sie finden unter dem Menüpunkt Settings→Hardware settings die Einstellmöglichkeit wie folgt dargestellt: Min Output channels stellt die Anzahl der generierten DMX-Kanäle ein. Durch klicken mit der rechten Maustaste öffnet sich das Auswahlmenü... - Seite 9 Reiterweg 2A D-44869 Bochum Germany © Copyright 2010 DMX4ALL GmbH Alle Rechte vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Fotokopie, Druck, Mikrofilm oder in einem anderen Verfahren) ohne ausdrückliche schriftliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
