EBDHS-AT-PRM
PRM switching, wireless, high bay/high level, PIR presence/absence detector
PRM Umschaltung, Funksteuerung, Hochregal/High-Level, PIR-Präsenz-/Abwesenheitsmelder
Detector de ausencia/presencia PIR inalámbrico para grandes alturas/nivel alto con conmutación PRM
Permutação PRM, sem fios, compartimento elevado/nível elevado, PIR, detetor de presença/ausência
Détecteur de présence/absence à commutation PRM, sans fil, pour plafond haut/haut niveau
Rilevatore di presenza/assenza PIR con commutazione PRM, wireless, per campate alte/livello alto
PRM-schakeling, draadloos, hoge bay/hoog niveau, PIR-aanwezigheids-/afwezigheidsdetector
Dimensions (mm) | Abmessungen (mm) | Dimensiones (mm) | Dimensões (mm) | Dimensioni (mm) |
Dimensies (mm)
Downloads and Videos | Downloads und Videos | Descargas y Videos | Descargas e Videos |
Téléchargements & Vidéos | Downloads e Video | Downloads en Video's
88

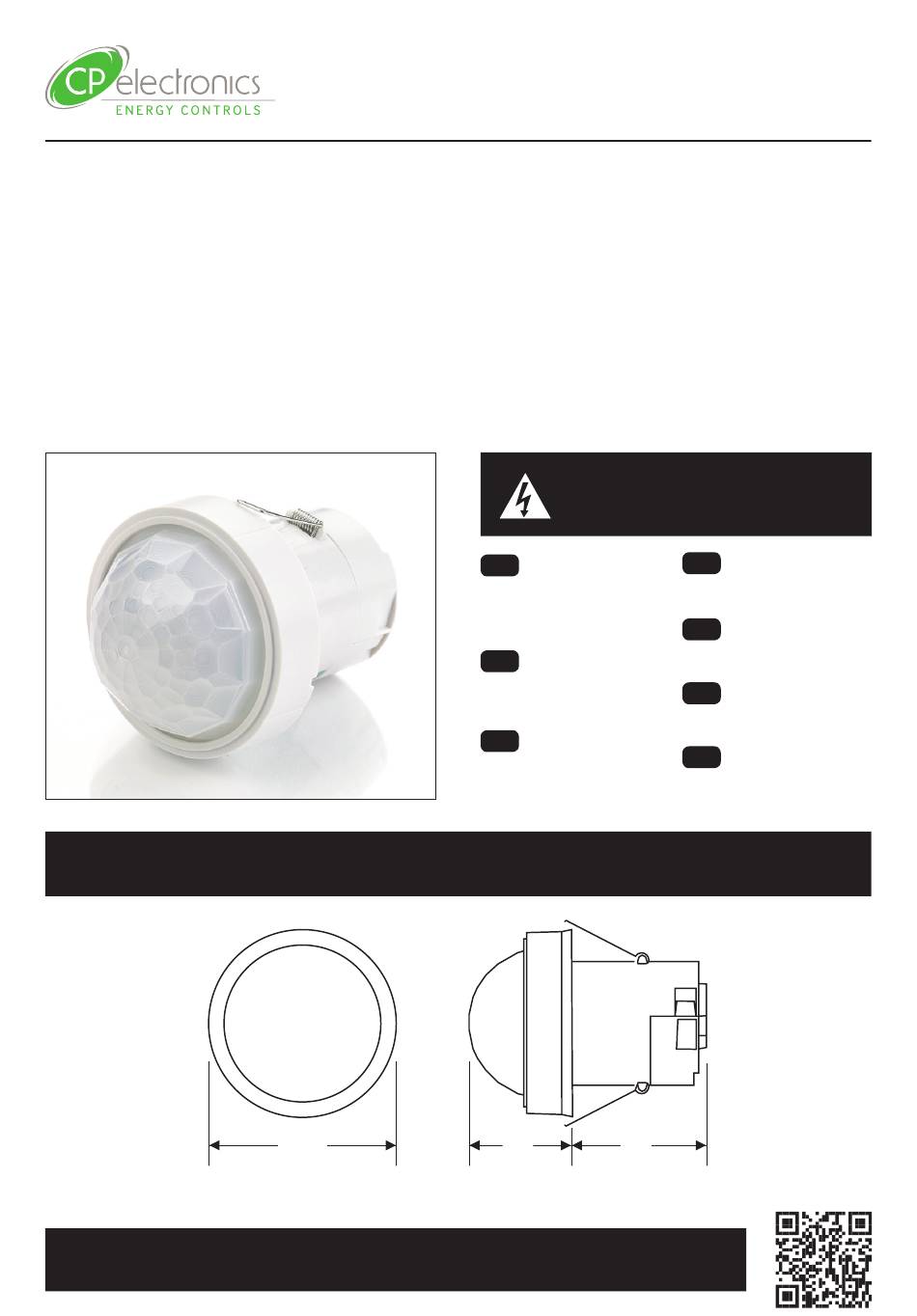

WD636 Issue 5 Installation Guide
Warning | Warnung | Advertencia |
Aviso | Attention | Attenzione |
Waarschuwing
EN
This device should
be installed by a qualified
electrician in accordance with
the latest edition of the IEE
wiring regulations.
DE
Dieses Gerät ist
ausschließlich von qualifizierten
Elektrofachkräften zu
installieren.
ES
Sólo un electricista
cualificado debe instalar este
dispositivo.
49
63
cpelectronics.co.uk/cp/636
EBDHS-AT-PRM
PT
Somente um eletricista
qualificado deve instalar este
dispositivo.
FR
Seul un électricien
qualifié peut installer ce
dispositif.
IT
Il dispositivo deve
essere installato da un
elettricista qualificato.
NL
Dit apparaat moet
worden geïnstalleerd door een
gekwalificeerde elektricien.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für CP Electronics WD636
Inhaltszusammenfassung für CP Electronics WD636
- Seite 1 WD636 Issue 5 Installation Guide EBDHS-AT-PRM EBDHS-AT-PRM PRM switching, wireless, high bay/high level, PIR presence/absence detector PRM Umschaltung, Funksteuerung, Hochregal/High-Level, PIR-Präsenz-/Abwesenheitsmelder Detector de ausencia/presencia PIR inalámbrico para grandes alturas/nivel alto con conmutación PRM Permutação PRM, sem fios, compartimento elevado/nível elevado, PIR, detetor de presença/ausência Détecteur de présence/absence à...
- Seite 2 Wiring | Verkabelung | Cableado | Ligações | Câblage | Cablaggio | Bedrading Single channel switching | Einzelkanalumschaltung | Conmutación de un solo canal | Interruptor de um canal só | Canal unique pour commutation | Communtazione singolo canale | Enkel kanaals schakelen Switches channel 1 only with Controla o canal 1 apenas com Commuta il canale 1 solo con...
- Seite 3 Presence or absence detection | Anwesenheits- oder Abwesenheitserkennung | Detección de presencia o ausencia | Deteçao em presença ou ausência | Détection de présence ou d’absence | Rilevazione di presenza o assenza | Aanwezigheids- of afwezigheidsdetectie The unit ships with presence detection as default. Le produit est livré...
- Seite 4 Detection pattern | Erfassungsbereich | Patrón de detección | Padrão de detecção | Performance de détection | Modello di rilevazione | Detectie zone high sensitivity low Walk across | Durchquerung | Aproximación lateral | Aproximaçao lateral | Marcher à travers | Attraversamento | Langs lopen Range Diameter | Bereich Height | Höhe | Altura |...
- Seite 5 Alignment marks | Ausrichtungsmarkierungen | Marcas de alineación | Marcas de alinhamento | Marques d’alignement | Segni di allineamento | Uitlijningsmarkeringen The sensor head has 4 alignment La tête du capteur a 4 marques marks. These correspond to the 4 outer d’alignement.
- Seite 6 Masking shields | Abschirmungen | Protectores | Máscaras delimitadoras de deteçao | Ecrans de masquage | Schermi di mascheramento | Maskeerafscherming Der EBDHS-PRM beinhaltet zwei L’article EBDHS-PRM comprend deux klemmbare Abschirmungen, mit denen écrans de masquage à clipser, permettant eine präzise Erfassung von Gängen un masquage précis de la zone de détection und Ecken sowie eine Begrenzung des pour les allées et les angles, ainsi que la...
- Seite 7 Masking shield application | Anbringung der Abschirmungen | Aplicación de los protectores | Aplicaçao das Máscaras delimitadoras | Application d’écran de masquage | Applicazione dello schermo di mascheramento | Toepassing maskeerafscherming Aisles | Gänge | Pasillos | Corredores | Couloirs | Navate | Gangpaden Trim the masks laterally to reduce Corte as máscaras lateralmente para Tagliare le maschere lateralmente...
- Seite 8 Narrow detection | Erfassungsbegrenzung | Detección longitudinal | Deteçao Limitada | Détection étroite | Rilevazione ridotta | Smalle detectie Trim the masks along radial lines to Corte as máscaras ao longo das Tagliare le maschere lungo le linee narrow the detection diameter. linhas radiais para estreitar o diâmetro de radiali per ridurre il diametro di rilevamento.
- Seite 9 An-10 range | An-10 Angebot | An-10 distancia | An-10 alcance | An-10 intervalle | An-10 gamma | An-10 reeks The maximum RF range between A faixa máxima de RF entre La portata RF massima tra i dispositivi An-10 devices is 100m in free air and up to dispositivos An-10 é...
- Seite 10 Create cut out | Erstellen Sie einen Ausschnitt | Orificio de corte | Fixação no teto | Percer | Creare il foro | Sparing maken Cut a 64mm diameter Efectuar um corte de Realizzare un foro di Ø 64mm hole in the ceiling. diâmetro de 64mm no teto.
- Seite 11 Clamp cable | Zugentlastung | Abrazadera para el cable | Fixação do cabo | Serrer les câbles | Morsetto per il cavo | Trekontlasting Continue tightening the screws Continuez de serrer les vis jusqu’à until the clamp bar snaps out and is tightly ce que la barre de fixation sorte et se serre engaged against the cable/s.
- Seite 12 Default Settings | Werkseinstellung | Parámetros por defecto | Configurações por omissão | Paramètres par défaut | Impostazioni predefinite | Standaard instellingen Time out: 20 minutes. Tempo limite: 20 minutos. Time out: 20 minuti. LUX on level: 9 LUX on nível: 9 Livello accensione LUX: 9 LUX off level: 9 LUX off : 9...
-
Seite 13: Presence Detection
Testing | Prüfen | Pruebas | Teste | Test | Verifiche | Testen 1. Power up the sensor. The load 1. Alimenter le capteur : la charge Presence Detection should come on immediately. devrait s’allumer immédiatement. 2. Vacate the room or remain very still and 2. - Seite 14 Basic programming | Grundprogrammierung | Programación básica | Programação básica | Programmation de base | Programmazione di base | Basisprogrammering El sensor tiene un canal de salida: Il sensore presenta un canale di uscita: • Canal 1 - Salida de conmutación •...
- Seite 15 Frequency compatibility | Frequenz-Kompatibilität | Compatibilidad de frecuencia | Compatibilidade de frequência | Compatibilité fréquence | Compatibilità della frequenza | Compatibiliteit met frequenties The allowable frequency of operation of this product is La fréquence de fonctionnement autorisée de ce produit different depending on region.
-
Seite 16: Technical Data
Technical Data Technische Daten Part code Teile-code EBDHS-AT-PRM EBDHS-AT-PRM Weight 0. 1 00kg Gewicht 0. 1 00kg Supply voltage AC 230 VAC +/- 10% Versorgungsspannung AC 230 VAC +/- 10% Supply frequency 50Hz Versorgungsfrequenz 50Hz Power consumption parasitic Parasitäre stromverbrauch 653mW 653mW Terminal capacity... -
