FoMaKo PTZ Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis

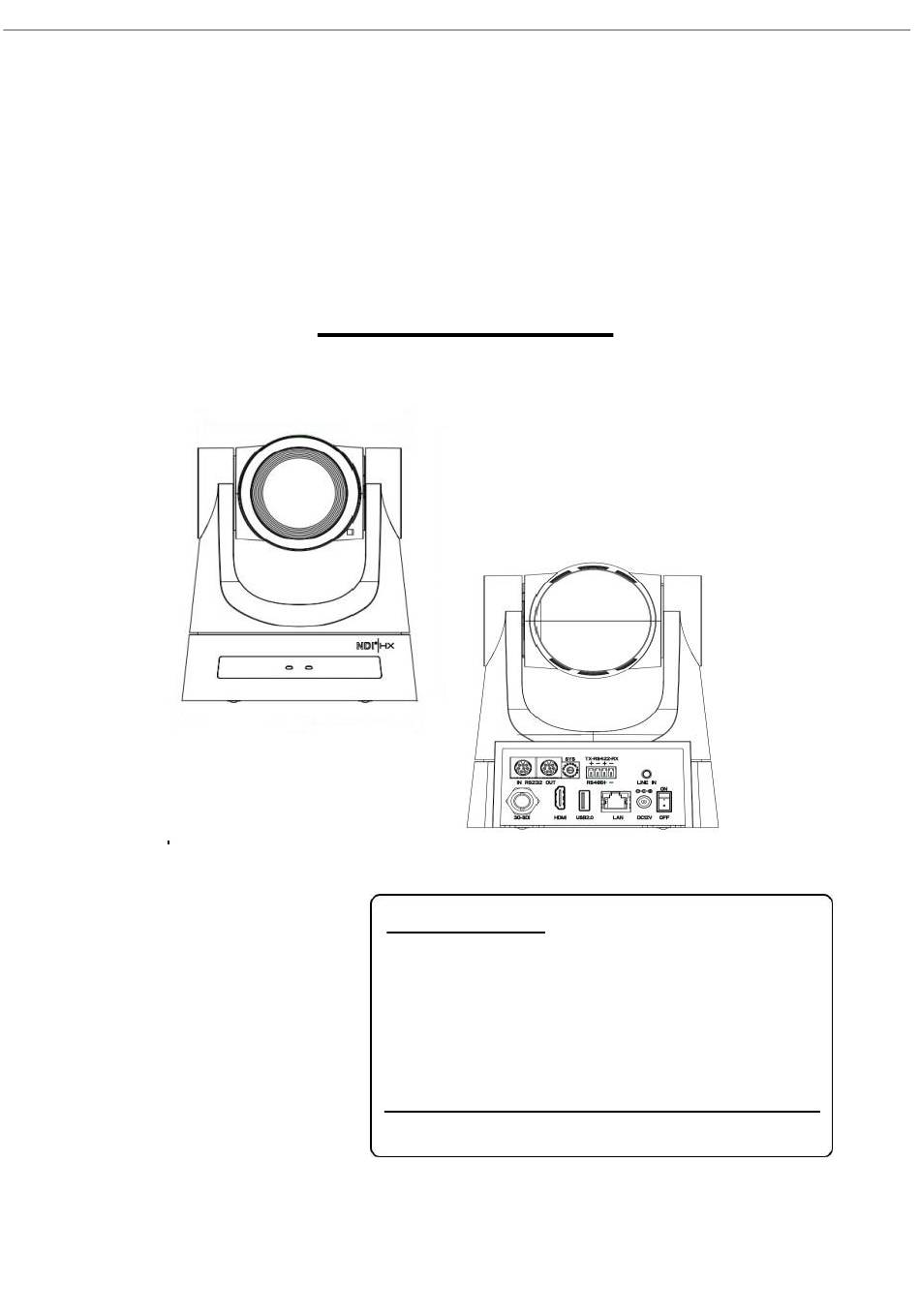

FoMaKo -
Focus your Streaming
www.fomako.net
FoMaKo
NDI/SDI/HDMI/USB
PTZ IP KAMERA
Bedienungsanleitung
（V3.0）
FoMaKo
FoMaKo
E-mail: eu@fomako.net
Website: www.fomako.net
Phone: 0086-18565635753
Address: 10F NiuLanQian Building,Minzhi,
longhua, shenzhen, China, 518000
Wenn Sie Fragen haben, können Sie sich gerne an uns wenden.
Bitte beachten Sie: Nur Kameras der NDI-Version haben die NDI-Funktion, andere Versionen haben keine NDI-Funktion.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für FoMaKo PTZ

Inhaltszusammenfassung für FoMaKo PTZ

  • Seite 1 FoMaKo - Focus your Streaming www.fomako.net FoMaKo NDI/SDI/HDMI/USB PTZ IP KAMERA Bedienungsanleitung （V3.0） FoMaKo FoMaKo E-mail: eu@fomako.net Website: www.fomako.net Phone: 0086-18565635753 Address: 10F NiuLanQian Building,Minzhi, longhua, shenzhen, China, 518000 Wenn Sie Fragen haben, können Sie sich gerne an uns wenden.
  • Seite 2 Focus your Streaming www.fomako.net FoMaKo IP Streaming Kamera Schnellstart Lieber Freund Vielen Dank für die Bestellung der FoMaKo-Kamera. Um das Einrichten Ihres Streaming-Systems zu erleichtern, lesen Sie bitte zuerst diese Schnellstartanleitung. Videoausgabemodus: HDMI-Videoausgang: HDMI-Anschluss an HDMI-TV/Monitor, um eine Vorschau des Videos anzuzeigen und die Kameraeinstellungen zu ändern, indem Sie auf der Fernbedienung auf „Menü“...
  • Seite 3 Nehmen wir zum Beispiel den FoMaKo KC608 Pro IP-Controller: FoMaKo KC608 Pro Controller sind für FoMaKo Kameras optimiert, es ist sehr einfach, sie zusammenarbeiten zu lassen. Verbinden Sie den Controller mit dem gleichen LAN wie die Kamera, der Router weist eine IP-Adresse für den IP-Controller zu.
  • Seite 4 FoMaKo - Focus your Streaming www.fomako.net Achtung Unsachgemäße Operationen können die Produktstruktur beschädigen und zu mechanischen Fehlern führen. Bitte beachten Sie die folgenden Tipps: Bewegen Sie die Kamera nicht, indem Sie den Kopf greifen. Bewegen Sie die Kamera, indem Sie den Boden mit einem oder beiden Händen halten.
  • Seite 5 FoMaKo - Focus your Streaming www.fomako.net Dieses Handbuch stellt Funktionen, Installationen und Operationen für diese PTZ-Kamera im Detail vor. Bitte lesen Sie dieses Handbuch sorgfältig vor der Installation und Verwendung. 1. Vorsicht 1.1 Vermeiden Sie Schäden am Produkt durch starken Druck, starke Vibrationen oder Eintauchen während transport, lagerung und installation.

  • Seite 6: Inhaltsverzeichnis

    FoMaKo - Focus your Streaming www.fomako.net Verzeichnis （V3.0） ......................................0 Verzeichnis .......................................5 1. Kamerainstallation ..................................6 1.1 Kamera-Einführung ................................6 1.2 Schnittstellen und Anschluss .............................. 7 1.3 Montagehalterungen ................................7 2. Produktübersicht ..................................11 2.1 Dimension ..................................11 2.2 Zubehör .....................................12 2.3 RS-232 Schnittstelle ................................. 13 2.4 Rotary DIP-Schalter ................................14...

  • Seite 7: Kamerainstallation

    FoMaKo - Focus your Streaming www.fomako.net 1. Kamerainstallation 1.1 Kamera-Einführung Abbildung 1.1 Schnittstelle von ST (Standard) Modell 11. USB2.0-Schnittstelle Kamera-Objektiv 12. LAN Port Power Licht 13. DC12V Eingangsnetzsteckdose Statusanzeige 14. Nerzschalter Infrarot-Empfänger 15. Rotary DIP-Schalter Stativ Schraubloch 16. RS232 Steuerschnittstelle (Eingang) Stativ Schraubloch 17.

  • Seite 8: Schnittstellen Und Anschluss

    FoMaKo - Focus your Streaming www.fomako.net 1.2 Schnittstellen und Anschluss Abbildung 1.2 Verdrahtungsdiagramm Nach dem Einschalten und selbstprüfen, kehrt die Kamera automatisch in die voreingestellte 0-Position zurück, wenn sie voreingestellt ist. Die Standardadresse für die IR-Fernbedienung lautet 1#. Wenn Sie das Menü auf Werkseinstellungen zurücksetzen, wird die Fernbedienungsadresse auf 1#.
  • Seite 9 FoMaKo - Focus your Streaming www.fomako.net...
  • Seite 10 FoMaKo - Focus your Streaming www.fomako.net...
  • Seite 11 FoMaKo - Focus your Streaming www.fomako.net 2) Deckenmontage...

  • Seite 12: Produktübersicht

    FoMaKo - Focus your Streaming www.fomako.net 2. Produktübersicht 2.1 Dimension Abbildung 2.2 Produktdimension...

  • Seite 13: Zubehör

    FoMaKo - Focus your Streaming www.fomako.net 2.2 Zubehör Bitte überprüfen Sie beim Auspacken der Box nach Standard- und optionalem Zubehör. Standard Zubehör Optionales Zubehör Netzteiladapter Drahtlose Fernbedienung IR Fernbedienung RS232 Kabel Bedienungsanleitung USB2.0 Kabel Wandhalterung Deckenhalterung...

  • Seite 14: Rs-232 Schnittstelle

    FoMaKo - Focus your Streaming www.fomako.net 2.3 RS-232 Schnittstelle 1). RS-232-Schnittstellendefinition Anschluss an PC oder Kamera-Controller WindowsDB-9 Kamera 1.DTR IR OUT 2). RS232 Mini-DIN 8-poliger Anschlussdefinition Port Definition Data Terminal Ready Data Set Ready Transmit Data Signal Ground Receive Data...

  • Seite 15: Rotary Dip-Schalter

    FoMaKo - Focus your Streaming www.fomako.net 4). VISCA -Netzwerk wie unten gezeigt: Kamerakaskadenanschluss Kamera 1 Kamera 2 IR OUT OPEN 2.4 Rotary DIP-Schalter Dial-up video format Dial-up video format 1080P60 1080P59.94 1080P50 1080I59.94 1080I60 1080P29.97 1080I50 720P59.94 video format to be set...

  • Seite 16: Hauptfunktionen

    1920×1080 Aufl?sung 60fps; Untersützung AAC, MP3 und G.711A Audiokomprimierung, 8000, 16000, 32000, 44100, 48000 Abtastfrequenz • Eingebauter Schwerkraftsensor: Unterstützung PTZ Auto-Flip-Funktion und einfache Installation. • Mehrfaches Netzwerkprotokoll: Unterstützt die Protokolle ONVIF, GB28181, RTSP, RTMP, VISCA OVER IP, IP VISCA, RTMPS, SRT, NDI; Unterstützt den RTMP-Push-Modus, der eine einfache Verbindung mit Streaming-Servern (Wowza, FMS) ermöglicht;...
  • Seite 17 FoMaKo - Focus your Streaming www.fomako.net Sensor 1/2.8 Zoll hochwertiger HD CMOS sensor 16: 9, 2.07 megapixel Effective Pixels HDMI/SDI： Videoformat 1080P60、1080P50、1080P30、1080P25、720P60、720P50、1080P59.94、1080P29.97 720P59.94； USB2.0: H264/H265/MJPEG: 320x240/352x288/640x360/640x480/704x576/704x480/720x576/800x448/800x600/960x540/ 1024x576/1024x768/1280x720/1920x1080P30/25/20/15/10/5 YUY2: 320x240/640x360/640x480P30/25/20/15/10/5 NV12: 640x360/640x480P30/25/20/15/10/5 70.3°(W) 60°(W) 58.1°(W) Ansichtswinkel 6.6°(T) 3.5°(T) 2.14°(T) F1.8 – F2.68 F1.8 –...

  • Seite 18: Fernbedienung

    Maximum: 1A Eingangsstrom Maximum: 12W Stromverbrauch TCP/IP, RTSP, RTMP, VISCA OVER IP, IP VISCA, RTMPS, SRT, NDI, ONVIF, GB/T28181; Netzwerkprotokolle Unterstützung von Netzwerk-VISCA-Kontrollprotokoll； Unterstützung von Remote-Upgrade, Neustart und Reset PTZ Parameter Schwenk- ±170°, -30°～+90° /Neigedrehung Pan-Steuerung 1.4 - 40°/sec Geschwindigkeit Tilt-Steuerung 2.9 - 30°/sec...
  • Seite 19 FoMaKo - Focus your Streaming www.fomako.net 2. Kameraauswahl Wählen Sie die zu steuernde Kameraadresse aus. 3. Fokus-Steuerung Auto: Autofokus-Modus Manuell: manueller Fokusmodus Fokus + (in der Nähe):Press [FOCUS +] Taste (gültig nur in manueller Fokusmodus) Fokus - (weit): Drücken Sie die Taste [FOCUS -] (gültig nur im manuellen Fokusmodus)

  • Seite 20: Werte Ändern

    FoMaKo - Focus your Streaming www.fomako.net Oben: drücken Unten: drücken Links: drücken Rechts: drück Zurück zur mittleren Position: drücken Sie die Taste " [HOME]" Halten Sie die Taste nach oben/unten/links/rechts gedrückt, die Schwenk-/Neigebewegungen laufen weiter, von langsam bis schnell, bis sie zum Endpunkt laufen;...

  • Seite 21: Menü Einführung

    FoMaKo - Focus your Streaming www.fomako.net Schlüsselkombination 1) 【#】+【#】+【#】: Löschen Sie alle Voreinstellungen 2) 【*】+【#】+【6】: Werkseinstellungen wiederherstellen 3) 【*】+【#】+【3】: Menü auf Chinesisch eingestellt 4) 【*】+【#】+【4】: Menü auf Englisch eingestellt 5) 【*】+【#】+【7】: Aktuelle IP-Adresse der Kamera anzeigen 6) 【*】+【#】+【9】: Schalter umzudrehen 7) 【*】+【#】+Auto: In den Alterungsmodus wechseln...
  • Seite 22 FoMaKo - Focus your Streaming www.fomako.net...

  • Seite 23: Netzwerkkonfiguration

    FoMaKo - Focus your Streaming www.fomako.net 4. Netzwerkkonfiguration 4.1 Netzwerkverbindung Wenn Sie die Kamera zum ersten Mal einschalten, drücken Sie bitte die Taste "* # Manuell" auf der Fernbedienung, um die Kamera wieder einzuschalten und die folgenden Einstellungen vorzunehmen. Wenn Sie mehr als eine Kamera haben, stellen Sie die Kameras bitte nacheinander wieder her: Einschalten von Cam1, Wiederherstellen von Cam1, Ausschalten von Cam1;...

  • Seite 24: Ie Login

    FoMaKo - Focus your Streaming www.fomako.net 4.2 IE Login Geben Sie die IP-Adresse der Kamera (Beispiel IP: 192.168.0.100) in den Browser ein (Google Chrome wird empfohlen) und klicken Sie auf die Schaltfläche Enter, um die Anmeldeseite des Webclients aufzurufen. Der Benutzer kann sich als Administrator oder als normaler Benutzer anmelden.
  • Seite 25 FoMaKo - Focus your Streaming www.fomako.net Konfigurieren Sie die Parameter entsprechend der Netzwerkumgebung. Hinweis: Streamname live/av0 (live/ XXX) Beispiel: Die Standard-IP-Adresse der Kamera ist 192.168.0.100 Der Weg, um den RTSP-Videostream zu erhalten, ist wie folgt rtsp://192.168.0.100:554/live/av0（av0 Hauptstrom） rtsp://192.168.5.100:554/live/av1（av1 Unterstrom） Die Standard-IP-Adresse der Kamera ist 192.168.0.100 Der Weg, um RTMP-Videostream zu erhalten, ist wie folgt rtmp://192.168.0.100:1935/live/av0（av0 Hauptstrom）...

  • Seite 26: Software Upgrade

    Klicken Sie auf den Schalter NDI aktivieren und starten Sie die Kamera neu, um die NDI-Funktion zu nutzen 4.4 Software Upgrade 1) Melden Sie sich bei der Webseite an und verwalten Sie die Kameraeinstellungen. Die Standardseite ist Vorschau-Schnittstelle, wo Benutzer cam PTZ-Steuerung, Video aufnehmen, voreingestellte Kamerapositionen und etc. 2) Konfigurationen -> System configure-> Update 3) Klicken Sie auf "Browse", um .mrg-Updatedatei auszuwählen, und klicken Sie dann auf die Schaltfläche...

  • Seite 27: Serial Port Kommunikation Und Steuerung

    FoMaKo - Focus your Streaming www.fomako.net 5. Serial Port Kommunikation und Steuerung Die Kamera konnte über die RS232/RS485-Schnittstelle gesteuert werden; RS232C serielle Parameter sind wie folgt: Baud Rate: 2400/4800/9600/115200 Bits / sec; Startbit: 1; Datenbits: 8; Stoppbit: 1; Parität: Keine.

  • Seite 28: Visca Protocollsteuerungsbefehl

    FoMaKo - Focus your Streaming www.fomako.net 5.2 VISCA Protocollsteuerungsbefehl Befehl Befehlspaket Funktion Hinweis AddressSet Broadcast 88 30 0p FF p：Address Einstellung IF_Clear Broadcast 88 01 00 01 FF I/F Clear CommandCancel 8x 21 FF 8x 01 04 00 02 FF...
  • Seite 29 FoMaKo - Focus your Streaming www.fomako.net Befehl Funktion Befehlspaket Hinweis Iris priority 8x 01 04 39 0B FF Iris Priority Automatic Exposure mode Bright 8x 01 04 39 0D FF Bright mode Reset 8x 01 04 0A 00 FF 8x 01 04 0A 02 FF...

  • Seite 30: Visca Befehl Zur Protokollabfrage

    FoMaKo - Focus your Streaming www.fomako.net Befehl Funktion Befehlpaket Hinweis 8x 01 04 61 03 FF 8x 01 04 66 02 FF CAM_PictureFlip Image Flip Vertical ON/OFF 8x 01 04 66 03 FF P=0-E 0:60% 1:70% 2:80% 3:90% 4:100% 5:110%...
  • Seite 31 FoMaKo - Focus your Streaming www.fomako.net y0 50 03 FF Manual Focus y0 50 04 FF One Push mode CAM_FocusPosInq 8x 09 04 48 FF y0 50 0p 0q 0r 0s FF pqrs: Focus Position y0 50 01 FF High...

  • Seite 32: Pelco-D Protokoll Befehlsliste

    FoMaKo - Focus your Streaming www.fomako.net y0 50 03 FF p: Color Gain setting 0h (60%) to CAM_ColorSaturationInq 8x 09 04 49 FF y0 50 00 00 00 0p FF Eh (130%) CAM_IDInq 8x 09 04 22 FF y0 50 0p FF...

  • Seite 33: Pelco-P Protokoll Befehlsliste

    FoMaKo - Focus your Streaming www.fomako.net Upright 0xFF Address 0x00 0x0A Pan Speed Tilt Speed DownLeft 0xFF Address 0x00 0x14 Pan Speed Tilt Speed DownRight 0xFF Address 0x00 0x12 Pan Speed Tilt Speed Zoom In 0xFF Address 0x00 0x20 0x00...

  • Seite 34: Wartung Undfehlerbehebung

    FoMaKo - Focus your Streaming www.fomako.net 6. Wartung und Fehlerbehebung Kamerawartung 1) Bitte schalten Sie die Kamera aus und trennen Sie das Netzteil und die Steckdose, wenn es nicht für eine lange Laufzeit verwendet wird. 2) Verwenden Sie weiches Tuch oder Gewebe, um die Kameraabdeckung zu reinigen.
  • Seite 35 Bitte melden Sie sich auf der Webseite der Kamera an -> Konfiguration-> Audio konfigurieren -> Aktivieren und starten Sie die Kamera neu. Sie können auch etwas Audioeinstellungen hier tun. 9)Andere unbekannte Probleme, bitte mailen Sie uns an: eu@fomako.net Wir werden Ihnen helfen, alle Probleme zu lösen.

  • Seite 36: Live Streaming Software Setup Tutorial

    FoMaKo - Focus your Streaming www.fomako.net 7. Live Streaming Software Setup Tutorial Streaming zu OBS Gehen Sie die Standard-IP der Kamera: 192.168.5.163 (wenn nicht geändert), können Sie den Netzwerkanschluss der Kamera zu überprüfen, ist es wichtig, Streaming oder Einstellung für andere Software oder Gerät zu tun.
  • Seite 37 FoMaKo - Focus your Streaming www.fomako.net Gehen Sie zu OBS, fügen Sie “Media Source” hinzu. Geben Sie den Namen der Medienquelle ein und bestätigen Sie.
  • Seite 38 FoMaKo - Focus your Streaming www.fomako.net Kreuzen Sie nicht “local file”an, sondern geben Sie Ihre RTSP-URL ein, z. B.: rtsp://192.168.5.163:554/live/av0 , wenn Sie die Standard-IP der Kamera geändert haben, müssen Sie 192.168.5.163 in Ihre IP ändern: rtsp://your-ip/live/av0 Klicken Sie dann zum Abschluss auf ok.

  • Seite 39: Streaming Zu Facebook

    FoMaKo - Focus your Streaming www.fomako.net Streaming zu Facebook Schritt 1: Vergewissern Sie sich zunächst, dass die IP-Adresse der Kamera vom Router zugewiesen wurde, und geben Sie den DNS Ihres PCs ein. Wenn Sie den DNS Ihres PCs nicht haben, können Sie auch Google NDS verwenden: 8.8.8.8...

  • Seite 40: Streaming Zu Youtube

    FoMaKo - Focus your Streaming www.fomako.net Facebook gibt Ihnen zwei Parameter vor: "Stream Key" und "Server URL". Schritt 3: Geben Sie diese beiden Parameter in die "Host Address" und den "Stream Name" der Kamera ein, und ändern Sie den Port auf 443 Streaming zu Youtube Das Streaming auf Youtube ist ähnlich wie das Streaming auf Facebook.

  • Seite 41: Live Steaming Zu Vmix Über Rtmp Zum Beispiel

    FoMaKo - Focus your Streaming www.fomako.net Live Steaming zu Vmix über RTMP zum Beispiel 1) Bitte stellen Sie sicher, dass Ihr PC die Webseite der Kamera über die IP- Adresse der Kamera aufrufen kann. (192.168.5.163, wenn nicht ändern). Wenn Sie nicht wissen, wie es zu tun, kontaktieren Sie uns bitte.
  • Seite 42 FoMaKo - Focus your Streaming www.fomako.net Die neueste Version 3.0.8 haben wir getestet, alles ist in Ordnung. 1) Schließen Sie die Vmix-Software und installieren Sie den heruntergeladenen VLC"vlcforvmix3.exe" 2) Rufen Sie die Webseite der Kamera auf (http://192.168.5.163, falls nicht geändert). Bitte überprüfen Sie die folgenden Einstellungen.

  • Seite 43: Anleitung Für Live Steaming Zu Vmix Über Rtsp

    FoMaKo - Focus your Streaming www.fomako.net vMix P,o ·23.0.0.68 x64 7.5 Anleitung für Live Steaming zu Vmix über RTSP 1) Bitte stellen Sie sicher, dass Ihr PC die Webseite der Kamera über die IP- Adresse der Kamera aufrufen kann. (Beispiel IP: 192.168.0.102). Wenn Sie nicht wissen, wie das geht, kontaktieren Sie uns bitte. Bitte ändern Sie die IP-Adresse (192.168.0.102) in die IP-Adresse Ihrer Kamera.

  • Seite 44: Copyright-Erklärung

    FoMaKo - Focus your Streaming www.fomako.net 3) Bitte klicken Sie auf "OK", es wird jetzt zu vMix gestreamt. 4) 554 ist der RTSP-Port. Sie können den Port der Kamera hier überprüfen: 8. Copyright-Erklärung Alle Inhalte in diesem Handbuch und seine Urheberrechte sind Eigentum des Unternehmens. Niemand darf dieses Handbuch ohne Erlaubnis des Unternehmens imitieren, kopieren oder übersetzen.
