3. Anschluss des DIGI AV-SET 5800 Systems

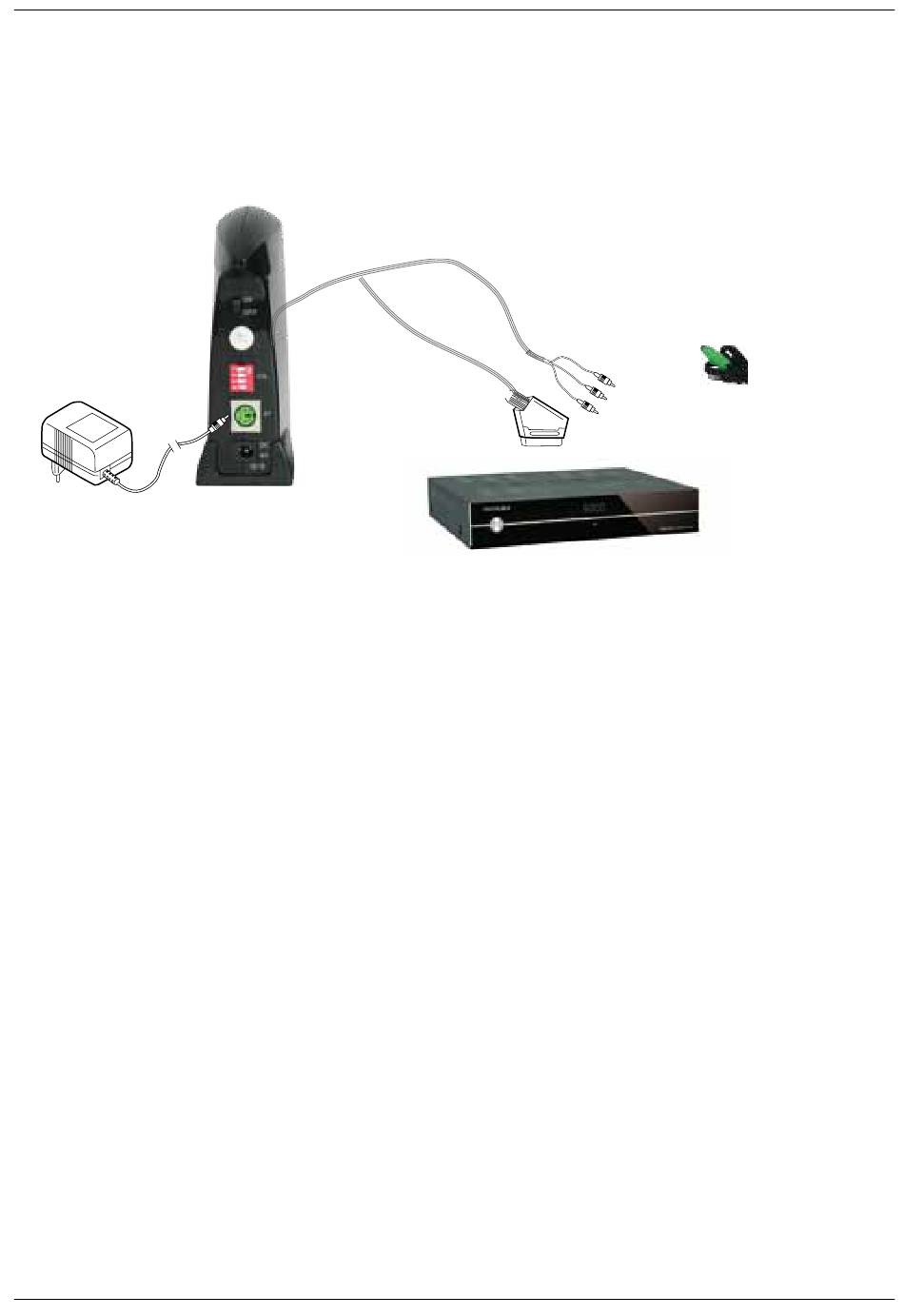

Anschluss des DIGI AV-Senders
Steckernetzteil
>
Verbinden Sie die den grünen Stecker des Kabels mit dem DIGI AV-SET Sender .
>
Die IR-Verlängerung des Senderkabels sollte so platziert werden, dass „Blickkontakt"
mit dem IR-Fenster (meistens in der Nähe der Anzeige von Geräten angebracht) der
Videoquelle besteht . Nur so ist die Übertragung der Fernbediensignale gewährleis-
tet .
>
Nachdem Sie alle zuvor genannten Verbindungen hergestellt haben, verbinden Sie
das beiliegende Steckernetzteil mit der Buchse DC 9V des DIGI AV-SET Senders .
>
Verbinden Sie die Cinch-Stecker des Kabel mit den entsprechenden Cinch-Buchsen
der Videoquelle (bitte unbedingt die farbliche beachten, also Stecker gelb in Buchse
gelb usw . ) oder verwenden Sie den beigefügten Scart-Adapter und verbinden Sie die-
sen mit der Scart-Buchse der Videoquelle, deren Signale Sie übertragen möchten .
Adapterkabel (Sender)
Sender
Adapterkabel Sender
Video-/Audioquelle
4
(grüner Stecker)
