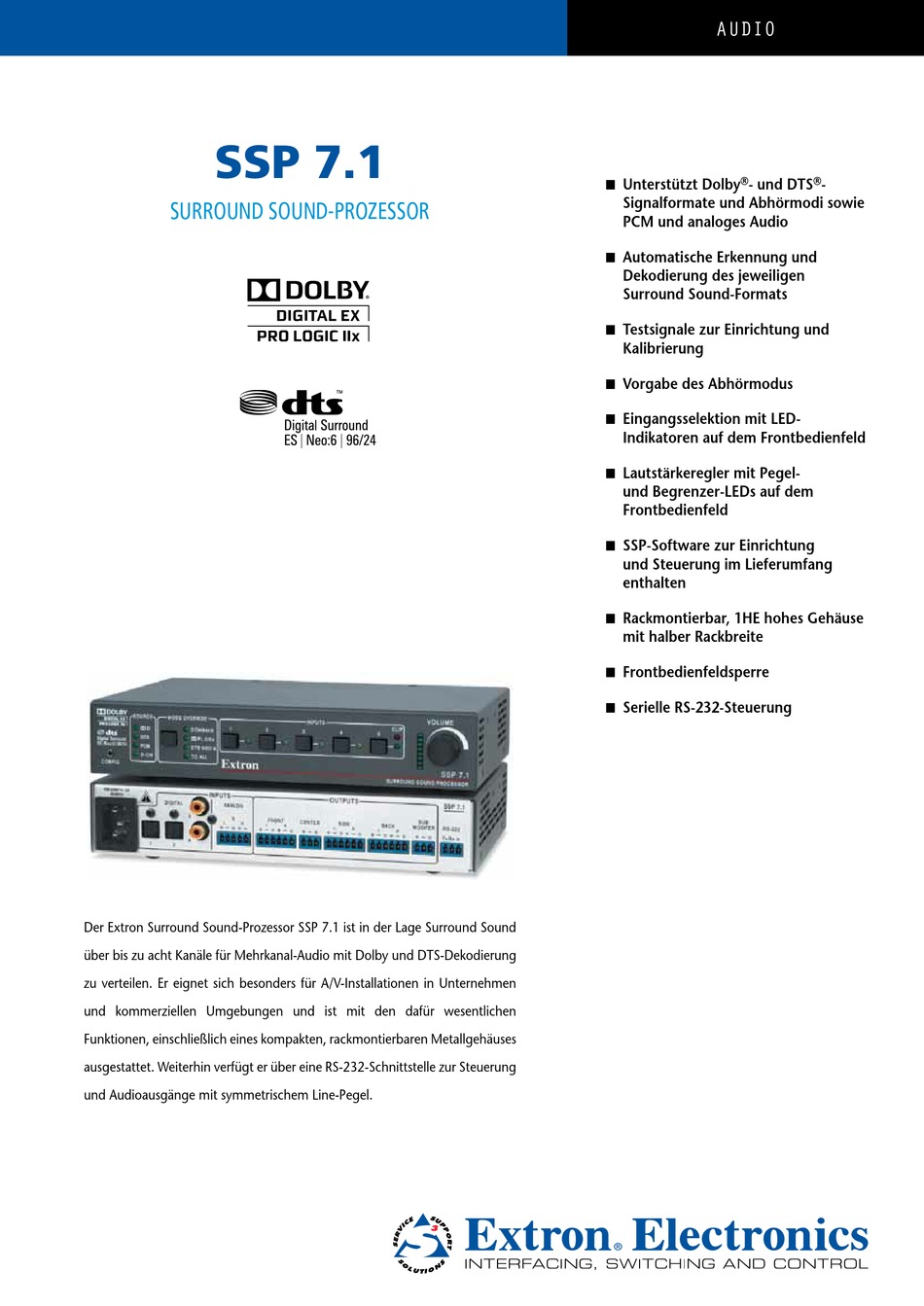

Extron Electronics SSP 7.1 Bedienungsanleitung
Surround sound-prozessor
Quicklinks
SSP 7.1
Surround Sound-ProzeSSor
Der Extron Surround Sound-Prozessor SSP 7�1 ist in der Lage Surround Sound
über bis zu acht Kanäle für Mehrkanal-Audio mit Dolby und DTS-Dekodierung
zu verteilen� Er eignet sich besonders für A/V-Installationen in Unternehmen
und kommerziellen Umgebungen und ist mit den dafür wesentlichen
Funktionen, einschließlich eines kompakten, rackmontierbaren Metallgehäuses
ausgestattet� Weiterhin verfügt er über eine RS-232-Schnittstelle zur Steuerung
und Audioausgänge mit symmetrischem Line-Pegel�
audio
®
Unterstützt Dolby
- und DTS
n
Signalformate und Abhörmodi sowie
PCM und analoges Audio
Automatische Erkennung und
n
Dekodierung des jeweiligen
Surround Sound-Formats
Testsignale zur Einrichtung und
n
Kalibrierung
Vorgabe des Abhörmodus
n
Eingangsselektion mit LED-
n
Indikatoren auf dem Frontbedienfeld
Lautstärkeregler mit Pegel-
n
und Begrenzer-LEDs auf dem
Frontbedienfeld
SSP-Software zur Einrichtung
n
und Steuerung im Lieferumfang
enthalten
Rackmontierbar, 1HE hohes Gehäuse
n
mit halber Rackbreite
Frontbedienfeldsperre
n
Serielle RS-232-Steuerung
n
®
-
Inhaltszusammenfassung für Extron Electronics SSP 7.1
- Seite 1 SSP 7.1 ® ® Unterstützt Dolby - und DTS Signalformate und Abhörmodi sowie Surround Sound-ProzeSSor PCM und analoges Audio Automatische Erkennung und Dekodierung des jeweiligen Surround Sound-Formats Testsignale zur Einrichtung und Kalibrierung Vorgabe des Abhörmodus Eingangsselektion mit LED- Indikatoren auf dem Frontbedienfeld Lautstärkeregler mit Pegel-...
-
Seite 2: Beschreibung
beschreibung MerkMale Der Extron Surround Sound-Prozessor SSP 7�1 mit fünf Eingängen n Unterstützt Dolby- und DTS-Signalformate und Abhörmodi ist in der Lage Surround Sound über bis zu acht Kanäle zu sowie PCM und analoges Audio verteilen und eignet sich hervorragend für A/V-Installationen in n Automatische Erkennung und Dekodierung des jeweiligen Unternehmen und kommerziellen Umgebungen�... - Seite 3 unTersTüTzTe ForMaTe unD MoDi Der SSP 7�1 verfügt über Dekodierungsmöglichketen für verschiedene Dolby Mehrkanal-Formate� Dolby Digital liefert bis zu 5�1-Kanäle für Audio� Dolby Digital EX ist eine Variante von Dolby Digital, die 6�1-Audio mit einem zusätzlichen Kanal für die Hintergrundlautsprecher bietet�...
-
Seite 4: Hauptmenü
ssp-soFTware zur einrichTung unD sTeuerung Der SSP 7�1 verfügt über die SSP-Software zur Einrichtung und Steuerung� Darüberhinaus ist sie eine wesentliche Hilfe bei der Kalibrierung des gesamten Soundsystems� Diese PC-basierte Software ist eine nützliche Alternative zu dem oft mühsamen Einrichtungsprozess bei konventionellen Surround Sound-Empfängern, bei dem man sich durch mehrere Ebenen von Bildschirmmenüs mit der IR-Fernbedienung durcharbeiten muss�... -
Seite 5: Technische Daten
Technische DaTen Audio Max� Pegel (Hi-Z) ������������������������� >+21 dBu symmetrisch oder +15 dBu Verstärkung ���������������������������������� Unsymmetrischer Ausgang: 0 dB; unsymmetrisch bei 0,03% Klirrfaktor symmetrischer Ausgang: +6 dB, wenn Ausgangspegelbereich pro Kanal -24 dB bis + 12 dB die Lautstärke auf 0 dB Verstärkung D/A-Umwandlung ������������������������... - Seite 6 Nur innerhalb der USA & Kanada +971.4.2991880 FAX +65.6383.4400 +86.21.3760.1568 +31.33.453.4040 +1.714.491.1500 +1.919.863.1794 +31.33.453.4050 FAX +1.714.491.1517 FAX +1.919.863.1797 FAX +65.6383.4664 FAX +86.21.3760.1566 FAX 09-05 68-1757-01 www.extron.com © 2010 Extron Electronics. Alle Rechte vorbehalten. Alle erwähnten Warenzeichen sind das Eigentum der jeweiligen Inhaber. REV. A...
