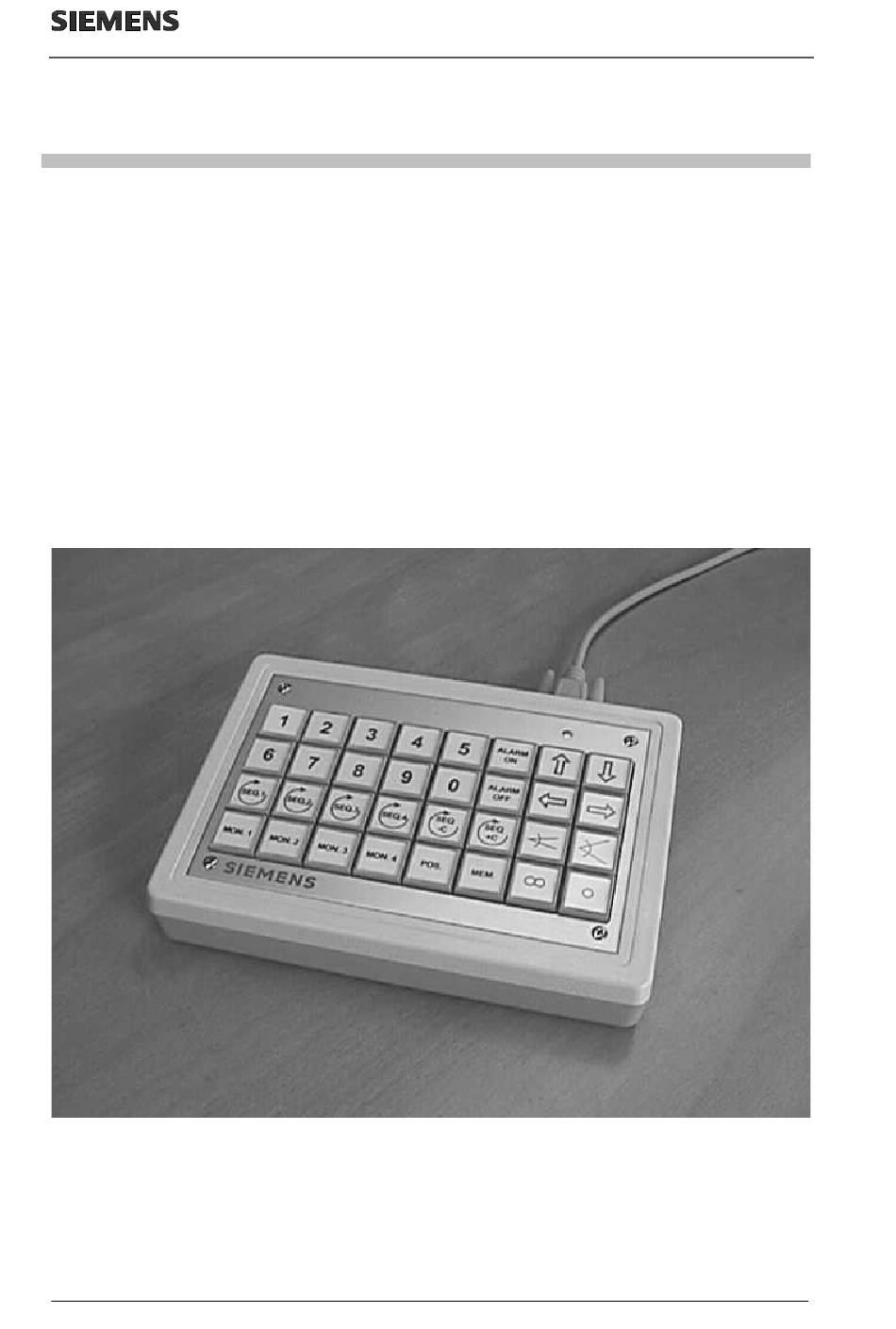

- Seite 1 Betriebsanleitung SUT32 SUT32 Bediengerät für SIMATRIX-Videomatrixsysteme Betriebsanleitung Version 1.03 Stand 07.09.05 gültig ab HW-Stand SUT32.04 (25.05.05) – 1 – Betriebsanleitung SUT32 Technische Änderungen vorbehalten...
-
Seite 2: Übersicht
Betriebsanleitung SUT32 1. Übersicht Das Bediengerät SUT32 ist für den Anschluß an Kreuzschienen des Typs SIMATRIX mit dem SIMATRIX-Protokoll geeignet. Das serielle Interface kann wahlweise auf RS485, RS232 oder TTY eingestellt werden. Bei RS485 im Pollingmodus ist Mehrbusbetrieb möglich: Es können bis zu 8 Bedienge- räte an einer gemeinsamen Vierdrahtleitung betrieben werden. -
Seite 3: Signalleuchte Und Summer
R ckseite der Tastenkappe her die Tastenbeschriftung herausgesto- ßen werden. Nach dem Einlegen der neuen Beschriftung wird die Tastenkappe wieder zusammengeklipst und auf das Bediengerät aufgesteckt. 3 Konfiguration und Inbetriebnahme Das SUT32-Bediengerät ist von Werk aus eingestellt auf: 2400 Baud Systemadresse 1 Pollingmodus... -
Seite 4: Systemadresse Einstellen
Betriebsanleitung SUT32 Skizze: Blick auf die Konfigurationselemente auf der Leiterplatte des Bediengerätes SUT32. Schnittstellen- Auswahl RS485-Abschluss Summer Jumperfeld Konfigurationsschalter 3.1 Systemadresse einstellen Die Adresse wird über die Konfigurationsschalter 1 bis 4 binär eingestellt: Tabelle: Einstellung der Systemadresse Adresse on off off off... -
Seite 5: Kommunikations-Modus Einstellen
Tabelle: Einstellung des Kommunikationsmodus Kommunikationsmo- Eigenaktivmodus Pollingmodus Hinweis: Im Pollingmodus müssen zwischen SUT32 und Kreuzschiene TX und RX verdrahtet werden, im Eigenaktivmodus ist es ausreichend, am SUT32 TX anzu- schließen. 3.4 Kommunikationsinterface auswählen Es stehen folgende Interfaces zur Verfügung: RS485 ¡... -
Seite 6: Abschlusswiderstand (Nur Für Rs485)
Wurde als Schnittstelle RS232 oder TTY eingestellt, so ist der Jumper funktionslos. 3.6 Summer deaktivieren Wird der im SUT32 eingebaute Summer nicht benötigt, so muss der mit „Buzzer“ be- zeichnete Jumper gezogen werden (empfehlenswert: Jumper wird auf einen einzelnen Stift aufgesteckt, damit er nicht verloren geht). -
Seite 7: Sicherheitshinweise
Flüssigkeiten oder Feuchtigkeit dürfen nicht in das Gerät gelangen. Das Gerät darf nur von qualifiziertem Personal geöffnet werden. Wir empfehlen, bei einem defekten Gerät die Unterstützung und Dienstleistung der nächstlie- genden Siemens-Dienststellen in Anspruch zu nehmen. Technische Daten Datenschnittstellen: Wahlweise: –...
