Seite 1

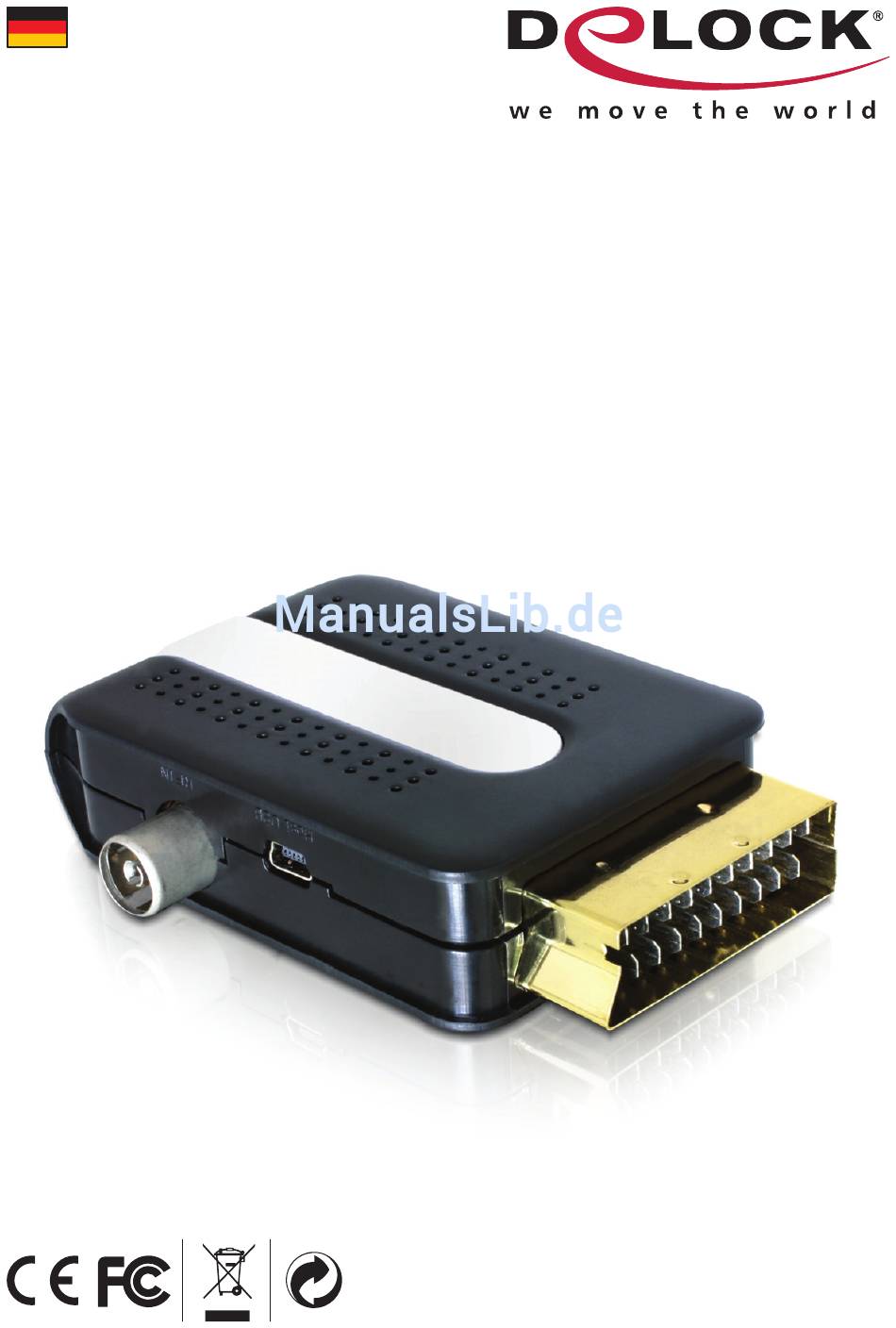

Gebrauchsanweisung SCART DVB-T Empfänger Produkt-Nr.:61639 Beschreibungs-Nr:61639-a www.delock.com...
Seite 2
1. Kurzbeschreibung Den Delock DVB-T Empfänger können Sie direkt an Ihrer Scart Buchse oder auch per Video Anschluss an Ihren Fernseher anschließen. Sie können somit Radio und Fernsehen in allen DVB-T Gebieten empfangen. Durch die USB Schnittstelle können Sie auch USB Speicher oder USB Festplatten anschließen und dann Filme aufzeichnen oder auch Ihre gespeicherten Filme abspielen.
Seite 3
4. Packungsinhalt* • SCART DVBT Empfänger • Antenne, Video Kabel, USB Verlängerungskabel • Fernbedienung, Infrarot Empfänger, 2x AAA Batterien • Netzteil • Bedienungsanleitung *Überzeugen Sie sich vor Inbetriebnahme, dass alle Bestandteile des Lieferumfangs in der Verpackung enthalten sind. Sollte etwas fehlen oder beschädigt sein, wenden Sie sich bitte umgehend an Ihren Fachhändler.
Seite 4
6. Fernbedienung POWER Ein-/und Ausschalten Tasten 0-9 Tasten für Sender Favoritenliste EPG Menü öffnen, aktuelle Sendungen werden angezeigt. MENU Menü Taste CH (UP) Sender oben (weiter) LEFT Im Menü nach links CH (Down) Sender unten (zurück) Lautstärke höher +/Lautstärke niedriger - Volume +/- Text >>| DTV Modus: Videotext...
Seite 5
7. Den DVBT Empfänger in Betrieb nehmen 1. Stecken Sie das USB Netzteil in den DVBT Empfänger und in die Steckdose. 2. Schließen Sie den Infrarot Empfänger in die Buchse E des Empfängers. 3. Stecken Sie die Antenne in die Buchse C des Empfängers. 4.
Seite 6
9.4 TV / RADIO Drücken Sie <TV/RADIO>, um zwischen dem TV- und Radioprogramm zu wechseln. 9.5 Sender umschalten Drücken Sie <UP/DOWN>, um zum vorherigen oder nächsten Sender zu schalten. Falls Sie eine Favoritenliste angelegt haben, drücken Sie einfach <FAV>, um sich die Liste anzeigen zu lassen und wechseln Sie zu den verschiedenen Sendern mit <UP/DOWN>.
Seite 7
9.9 ELECTRONIC PROGRAMS GUIDE (EPG) Programmführer Drücken Sie die Taste <EPG> auf der Fernbedienung, um die EPG Seite zu öffnen. Dort sehen Sie das Fernsehprogramm von heute. Sie können nun auch zwischen täglichem und wöchentlichem Programm wählen. Tägliches Programm - 1 zeigt den EPG Modus: Tägliches oder wöchentliches Programm - 2 zeigt Datum und Uhrzeit - 3 zeigt Datum und Wochentag - 4 zeigt die Programmliste, drücken Sie <UP/DOWN>, um andere Sender zu...
Seite 8
Wenn Sie im Feld 5 oder im Feld 6 beim TV Programm auf die <GELBE> Taste drücken, erhalten Sie weitere Informationen zu diesem Programm. Wenn Sie eine Sendung wählen, drücken Sie die <BLAUE> Taste, um ins Schaltuhr-Menü zu gelangen. Dort können Sie den Aufwachmodus einstellen. Schauen Sie dazu bei Punkt 10.2.3.6 in dieser Bedienungsanleitung.
Seite 9
EPG Aufnahme Es gibt zwei Möglichkeiten wie Sie die EPG Aufnahme auswählen. 1. Im EPG Menü können Sie die Aufnahme programmieren, indem Sie auf die Blaue Taste drücken. Dann erscheint die Schaltuhr Einstellung. Wenn Sie nun im Aufwachmodus “RECORDER” auswählen, ist die EPG Aufnahme eingestellt.
Seite 10
10.2.1.1 Kanalorganisartor - Sobald die Meldung erscheint ”Kanal nicht verfügbar” sind keine Kanäle in der Liste und der Kanalorganisator wird nicht geöffnet. Der Kanalorganisator hat vier Optionen: Favoriten (Favo), Sortieren (Mov), Sperren (Sper), Löschen (Lösch). - Drücken Sie die <UP/DOWN> Taste, um einen Kanal auszuwählen - Drücken Sie die <Rote>...
10.2.1.5 Alle löschen Um alle Sender zu entfernen, drücken Sie <OK> und geben das Passwort “0000” ein. 10.2.2 Installation 10.2.2.1 Nur FTA/ALL Dies ist eine Option für die Senderliste. Wenn Sie nur FTA wählen, werden Ihnen alle „Free to Air“ Sender angezeigt. Wenn Sie ALLE wählen, werden Ihnen alle Sender angezeigt 10.2.2.2 AUTOMATISCHE SUCHE Drücken Sie auf Automatische Suche, es werden dann automatisch alle...
Seite 12
10.2.3.1 Konfiguration 10.2.3.2 OSD Hier kann die Menüoberfläche verändert werden. 1. OSD Thema, es können hier unterschiedliche Farben der Benutzeroberfläche gewählt werden. 2. Zeit anzeigen, wenn dieses eingeschaltet wird, wird auf dem Fernseher immer die Zeit angezeigt. 3. OSD Anzeige: wählen Sie die Sekunden, wie lange die Info’s der Sender angezeigt werden sollen.
Seite 13
Das neue Passwort wird nun bei allen Abfragen genutzt. 10.2.3.8 Software aktualisieren Bitte benutzen Sie dieses Menü nicht. Es ist dafür da ein Firmenware update durchzuführen. Lassen Sie dies bitte nur von Ihrem Händler oder von Delock durchführen. 10.2.3.9 Werkseinstellung Wenn Sie das Gerät auf die Werkseinstellungen zurücksetzen möchten, klicken...
10.6.2 TETRIS - Drücken Sie links oder rechts, um die Blöcke zu bewegen - Drücken Sie die Taste nach oben, um die Richtung des Balkens zu ändern. - Drücken Sie die Taste nach unten, um den Block schnell zu positionieren. 10.6.3 HIT RAT Nutzen Sie die Tasten 1,2,3,4,5,6,7,8,9, um die Ratte zu schlagen.
Seite 15
Die in diesem Handbuch enthaltenen Angaben und Daten können ohne vorherige Ankündigung geändert werden. Irrtümer und Druckfehler vorbehalten. 14. Copyright Ohne ausdrückliche schriftliche Erlaubnis von Delock darf kein Teil dieser Bedienungsanleitung für irgendwelche Zwecke vervielfältigt oder übertragen werden, unabhängig davon, auf welche Art und Weise oder mit welchen Mitteln, elektronisch oder mechanisch, dies geschieht.
