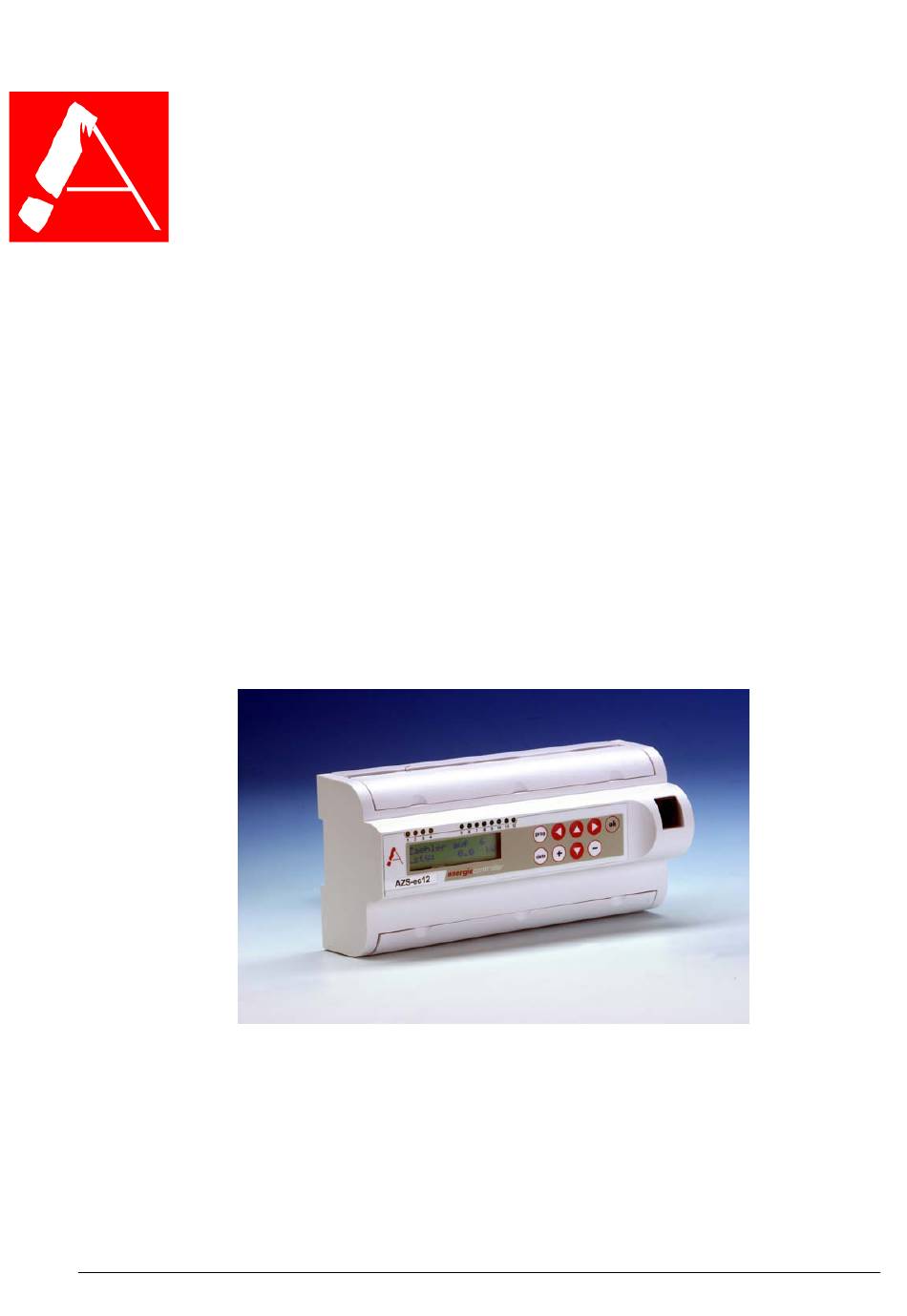

- Seite 1 ASKI - EnergieController Datenlogger AZS-ec4 Handbuch Bedienungsanleitung Handbuch AZS-ec4 V 2.1a (03.11.03) ASKI-Industrie-Elektronik Ges.m.b.H., 4893 Zell a. Moos, Tel. 06234/20010, Fax DW50 http://www.aski.at E-Mail: office@aski.at...
- Seite 2 AZS-ec4 Inhalt...
- Seite 3 AZS-ec4 Inhalt Inhalt...
- Seite 4 AZS-ec4 Inhalt...
-
Seite 5: Inhaltsverzeichnis
AZS-ec4 Inhalt Inhalt ..................5 Vorstellung . - Seite 6 AZS-ec4 Vorstellung...
-
Seite 7: Vorstellung
AZS-ec4 Vorstellung Vorstellung... -
Seite 8: Kurzbeschreibung
Lesen Sie bitte vor dem Gebrauch der „AZS-ec4“ diese Bedienungsanleitung sorgfältig durch. Erstinbetriebnahme Wird an der „AZS-ec4“ das erste Mal Spannung angelegt, erscheint die Meldung „init“, nach dieser Selbstinitialisierung erscheint das Hauptbild. Das „AZS-ec4“ hat neben dem Programm gewisse Grundeinstellungen im EPROM gespeichert. -
Seite 9: Bedienung
AZS-ec4 Bedienung Bedienung... -
Seite 10: Schema Eingabeauswahl
AZS-ec4 Bedienung Schema Eingabenauswahl: 9:50 15.01.01 Zaehler auf 2 Zaehler auf 3 Zaehler auf 4 HT/Wi 1.2 Lstg.: Lstg.: Lstg.: F1: C F2: C PROG 24.6 -10.5 PROG Hauptzaehler: 2 Eingabenauswahl: Uhrzeit: 14:23 Grundbildnr.: 0 Systemeinstellung Eig. Max.: ja Code(< 0): Dat: Mo-22.07.02... -
Seite 11: Schema Datenauswahl
AZS-ec4 Bedienung Eingabenauswahl EA1:Synch-Eing. EA3: HT/NT EA2: Zaehler Ein/Ausgaenge Periodend.:15min NT wenn E3=Ein I-W: 20.0 Wh EA14:0-10V/20mA EA15:0/4-20mA EA4: So/Win EA13:0-10V/20mA PROG 0.0 > 0.0 V: 0 -50.0>> 50.0 SO wenn E4=Ein -50.0>> 50.0 Schema Datenauswahl: Grundbild anhäng. von der Einstell. -
Seite 12: Kontrollen
AZS-ec4 Bedienung Kontrollen: Hauptbild: 10:28 9.11.99 ... Uhrzeit und Datum NT/Wi 15.0 ... Aktueller Tarif, Synchronzeit und Momentanleistung Mit der ‚rechts‘ - Taste kommt man zu: ASKI-Ind.Elektro ... Anlagenname S-Nr: 0000 ... Seriennummer V2.0c ... Versionsnummer Mit den ‚Auf‘- und ‚Ab‘ - Tasten gibt es folgende Kontrollmöglichkeiten Externe Zähler:... -
Seite 13: Einstellungen Erklärung
S_BUS: Synchronisierung erfolgt mit übergeordneten System (z. B.: ALS-multi) Periodendauer: Vom EVU vorgegeben. Möglichkeiten: 15, 30, 45 oder 60 Minuten. Uhr: Das „AZS-ec4“ besitzt eine Hardwareuhr mit automatischer Sommer-/Winter- Datum: zeitumschaltung. Zusätzlich zum Datum und zur Uhrzeit muß der Tag der Woche eingegeben werden... -
Seite 14: Eingabenauswahl Schnittstellen
Jedes Gerät in einem Bus-System braucht eine eigene Identifikationsnummer. Diese Nummer muß zwischen 1 und 253 liegen. Das „AZS-ec4“ verfügt über 2 serielle Schnittstellen. Die Belegung der Schnittstelle ist in diesem Menüpunkt konfigurierbar. Die Schnittstelle 1 ist hardwaremäßig umschaltbar zwischen RS232 und RS485. Zu diesem Zweck ist das Gehäuse aufzumachen. -
Seite 15: Eingabeauswahl Alarmeinstellungen
AZS-ec4 Bedienungen Alarmeinstellungen: Es können bis zu 13 verschiedene Alarme programmiert werden. Alle Alarme können einer Priorität zugeordnet werden. Es gibt 8 verschiedene Prioritäten, die man verschiedene Alarme zuordnen kann. Unter EIN/AUSGÄNGE können diese Prioritäten einem Ausgang zugeordnet werden. Systemalarm:... -
Seite 16: Summen Alarm
AZS-ec4 Datenauswahl Eingabenauswahl Ein/Ausgänge: In diesem Menü kann für die Ein- bzw. Ausgänge die Funktion eingestellt werden. EA1: Ein/Ausgangsnummer Synch-Eingang: Synchronimpuls zum Zurückstellen der Max-Periode (kann nur bei Eingang 1 eingestellt werden.) HT/NT: Umschalten zwischen Haupttarif (Tag) und Niedertarif (Nacht) (kann nur bei Eingang 3 eingestellt werden.) -
Seite 17: Erweiterung
Erweiterung Visualisierung Das „AZS-ec4“ kann auch von einem PC aus bedient werden. Es können dabei alle Parameter der „AZS-ec4“ vom PC eingestellt werden, und alle in der AZS gespeicherten Daten auf dem PC visualisiert werden bzw. auf der Festplatte des PC’s gespeichert werden. -
Seite 18: Technische Daten
AZS-ec4 Technische Daten Technische Daten... -
Seite 19: Azs-Ec12
AZS-ec4 Technische Daten AZS-ec4 Technische Daten „ “: Hilfsspannung: 230 VAC +/- 10% 50 Hz 24VDC max.300mA, intern keine Sicherung eingebaut! Anschlüsse: Schraubklemmen für Drähte 2,5mm bzw. 4mm Gehäuse: ABS-Kunststoffgehäuse Abmessungen: ca. H x B x T : 100 x 210 x 78 mm, 12 TE... -
Seite 20: Maßzeichnung
AZS-ec4 Technische Daten Maßzeichnung ASKI-„AZS-ec4“...
