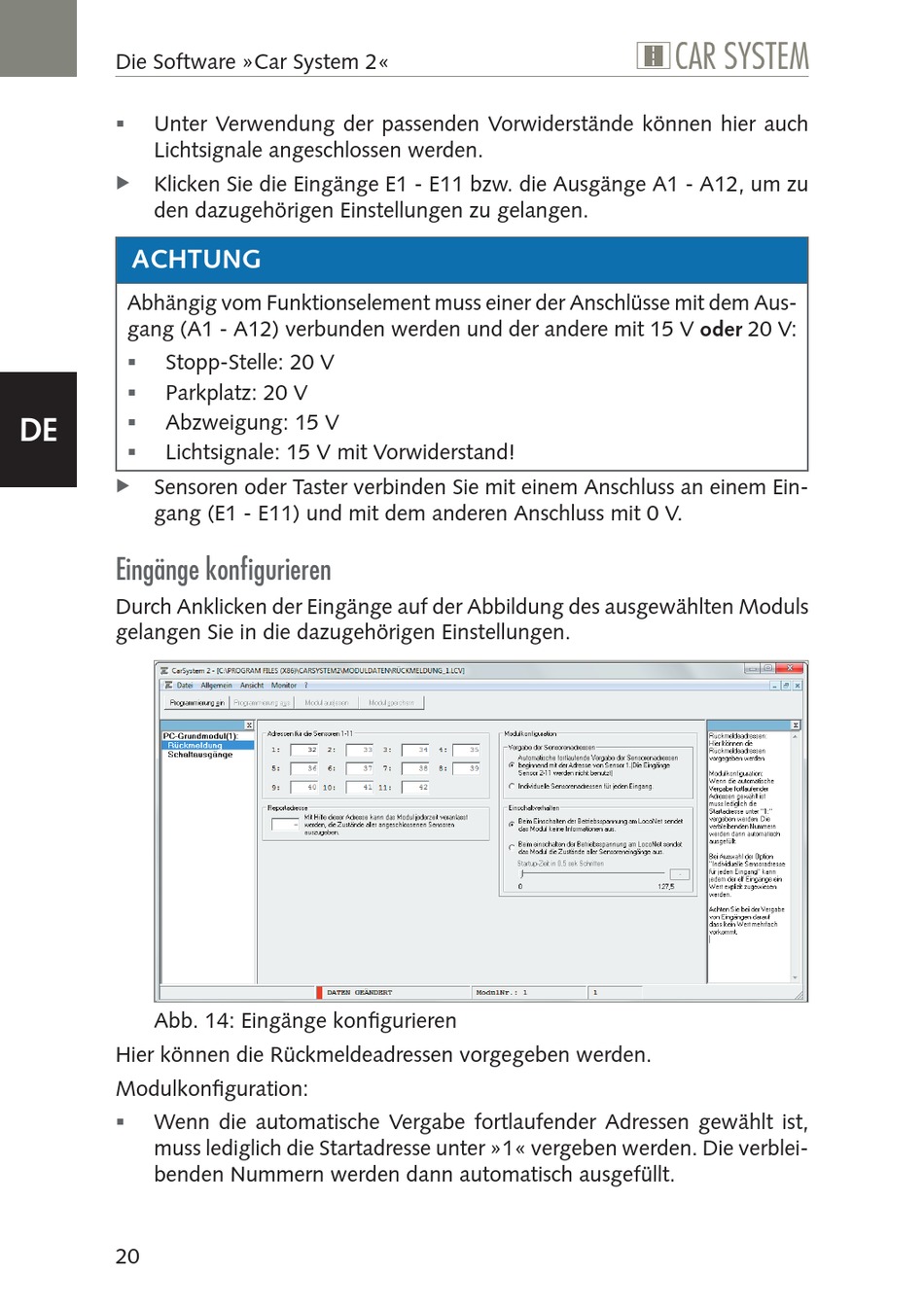

Die Software »Car System 2«
Unter Verwendung der passenden Vorwiderstände können hier auch
Lichtsignale angeschlossen werden.
Klicken Sie die Eingänge E1 - E11 bzw. die Ausgänge A1 - A12, um zu
X
den dazugehörigen Einstellungen zu gelangen.
ACHTUNG
Abhängig vom Funktionselement muss einer der Anschlüsse mit dem Aus-
gang (A1 - A12) verbunden werden und der andere mit 15 V oder 20 V:
Stopp-Stelle: 20 V
Parkplatz: 20 V
Abzweigung: 15 V
DE
Lichtsignale: 15 V mit Vorwiderstand!
Sensoren oder Taster verbinden Sie mit einem Anschluss an einem Ein-
X
gang (E1 - E11) und mit dem anderen Anschluss mit 0 V.
Eingänge konfigurieren
Durch Anklicken der Eingänge auf der Abbildung des ausgewählten Moduls
gelangen Sie in die dazugehörigen Einstellungen.
Abb. 14: Eingänge konfigurieren
Hier können die Rückmeldeadressen vorgegeben werden.
Modulkonfiguration:
Wenn die automatische Vergabe fortlaufender Adressen gewählt ist,
muss lediglich die Startadresse unter »1« vergeben werden. Die verblei-
benden Nummern werden dann automatisch ausgefüllt.
20
