SUTO S 110 Gebrauchs- Und Montageanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für SUTO S 110
Inhaltszusammenfassung für SUTO S 110

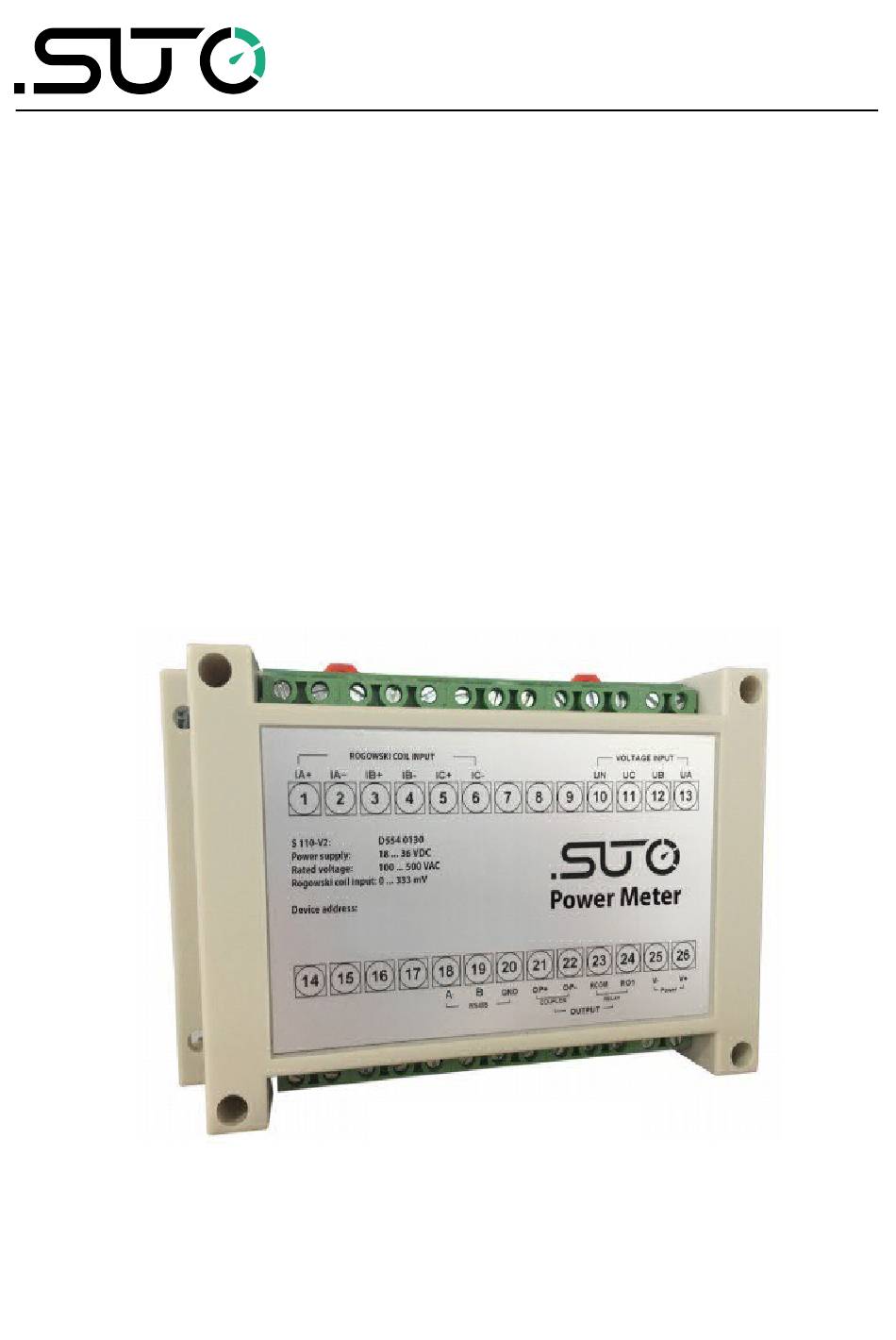

- Seite 1 Deutsch Gebrauchs- und Montageanleitung S 110 Strom- / Leistungszähler...
- Seite 2 Garantie und der Hersteller wird von jeglicher Haftung ausgeschlossen. Das Gerät ist ausschließlich für den beschriebenen Zweck bestimmt und darf nur dafür verwendet werden. SUTO iTEC GmbH bietet keine Garantie für andere Anwendungen. S 110...
-
Seite 3: Inhaltsverzeichnis
7.4.1 Anschluss an S 330 / 331..........13 7.4.2 Anschluss an die Rogowskispule........13 8. Signalausgänge.................14 8.2 Standard- Einstellung der Modbus Kommunikation....14 9. Optionales Zubehör ..............15 10. Wartung ................15 11. Entsorgung................15 12. Garantie.................15 13. Anhang: Einführung in die Modbus Befehle........17 13.1 Befehlsanfrage...............17 13.2 Konfiguration des Zählers.............19 S 110... -
Seite 4: Sicherheitshinweise
Gefahr für Mensch und Material und es können Funktions- und Betriebsstörungen auftreten. • Überschreiten Sie nicht die zugelassenen Betriebsparameter. • Das Gerät darf nur innerhalb der zulässigen Grenzwerte betrieben werden. • Über- oder Unterschreiten Sie nicht die zugelassene Lager- und Betriebstemperatur bzw. den Druck. S 110... - Seite 5 • Es wird empfohlen den Sensor in der Original-Verpackung zu transportieren. • Stellen Sie sicher, dass die Lagertemperatur des Sensors zwischen -40 °C... 85 °C liegt. • Vermeiden Sie direkte UV- und Sonneneinstrahlung während der Lagerung. • Während der Lagerung sollte die Luftfeuchtigkeit <90% sein; keine Kondensation. S 110...
-
Seite 6: Anwendung
• Messung von Wirk- und Blindleistung, Frequenz, Spannung, Strom und Leistungsfaktor. • Berechnung der Wirkleistung [kWh]. • 3-Phasen/ 3 Leiter Messung ebenso wie 3-Phasen/ 4 Leiter und 1- Phasen 2 Leiter Messungen • Modbus / RTU Ausgang . S 110... -
Seite 7: Technische Daten
-40 °C … 85 °C Schutzart IP 20 gemäß IEC 60629 Abmessungen 145 mm x 40 mm x 90 mm (L x B x H) Gewicht 210 g 4.2 Elektrische Daten Stromversorgung 24 VDC 4.3 Eingangssignale Rogowskispule 0 mV … 333 mV S 110... -
Seite 8: Ausgangssignale
0.5 % (1%...120% d. Bereiches) Leistungsfaktor: 0.005 von 10 ... 120 % Frequenz: 0.01 % von 45 ... 65 Hz Wirk- / Scheinleistung: IEC62053-22 Class 0.5 Blindleistung: IEC62053-21 Class 2 Wirkenergie: IEC62053-22 Class 0.5 s Blindenergie: IEC62053-21 Class 2 S 110... -
Seite 9: Technische Zeichnungen (Angaben In Mm)
5. Technische Zeichnungen (Angaben in mm) 5. Technische Zeichnungen (Angaben in mm) 6. Bestimmung des Einbauortes Der Strom-/ Leistungszähler kann direkt in den Anschlusskasten am Kompressor oder in den Schaltschrank installiert werden. S 110... -
Seite 10: Installation
• Der Sensor ist nur für den Innenbereich ausgelegt. Bei einer Installation im Außenbereich, muss der Sensor vor Sonneneinstrahlungen und Regen geschützt werden. • Es wird davon abgeraten, das S 110 unter permanent feuchten Bedingungen zu installieren. 7.2 Vorgehensweise bei der Installation Installation des S 110 Hutschienenversion Der S 110 ist in Hutschienenversion verfügbar und wird direkt im... -
Seite 11: Elektrischer Anschluss
7. Installation 7.3 Elektrischer Anschluss 7.3.1 3-Phasen / 4-Leiter Anschluss 7.3.2 3-Phasen / 3-Leiter Anschluss S 110... -
Seite 12: 3-Phasen / 2-Leiter Anschluss
7. Installation 7.3.3 3-Phasen / 2-Leiter Anschluss 7.4 Elektroanschluss Der Strom-/ Leistungsmesser S 110 kann mit dem S 330 / 331 verbunden werden. Beachten Sie die folgenden Anweisungen für die elektrische Installation. Anschlussdiagramm ACHTUNG: Schliessen Sie keine konventionellen Spulen an die Rogowskispule- Eingänge. -
Seite 13: Anschluss An S 330 / 331
7. Installation 7.4.1 Anschluss an S 330 / 331 S 330 / 331 S 110 Klemme Pin Signal Signal Pin + Vb + 24 V 26 - Vb A oder B 7.4.2 Anschluss an die Rogowskispule Beachten Sie beim Anschluss des Stromwandlers die folgenden Anweisungen. -
Seite 14: Signalausgänge
Bestellnr. S554 0142 S554 0140 S554 0141 Durchmesser (mm) 8. Signalausgänge Der S 110 hat einen Modbus / RTU Ausgang zu dem S 330 / 331. 8.2 Standard- Einstellung der Modbus Kommunikation Mode : RTU Baud rate : 19200 Device address... -
Seite 15: Optionales Zubehör
Garantie ab dem Zeitpunkt des Ersterwerbes. Bitte melden Sie jegliche Befunde unverzüglich und innerhalb der Garantiezeit. Treten Mängel während der Garantiezeit auf, wird SUTO iTEC GmbH die defekte Einheit, ohne Berechnung der Arbeits- und Materialkosten, reparieren oder austauschen. Allerdings können Gebühren für andere Serviceleistungen anfallen, wie z.B. - Seite 16 Weitere Ansprüche, besonders für Schäden die durch äußere Einwirkungen verschuldet sind, sind ausgeschlossen, sofern nicht die Verpflichtung rechtlich bindend ist. Garantieleistungen bewirken keine Verlängerung der Garantiezeit. VORSICHT! Batterien haben eine verkürzte Garantiezeit von 12 Monaten. S 110...
-
Seite 17: Anhang: Einführung In Die Modbus Befehle
Die nachfolgende Tabelle listet die functional codes des Gerätes sowie deren Bedeutung und Funktion auf. Function Code Function Name Behavior Decimal Hexadecimal Read Holding Registers Read present HEX from one or more registers. Write Multiple Registers Write present HEX on multiple registers. S 110... - Seite 18 64 bit unsigned 0 … 18, 446, 744, 073, 709, 551, 615 integer UTF8 8-bit field multi-byte character encoding for Unicode Float32 32-bit value Standard representation IEEE for floating number (with single precision) Bitmap – – Date Time – S 110...
-
Seite 19: Konfiguration Des Zählers
13.2 Konfiguration des Zählers Durch Verwendung der Modbus Funktion 16 können Befehle und Parameter zur Konfiguration des Zählers eingegeben werden. Befehlsanfrage Slave Function Command Command Data Command Address Code Register Register Length Register Address Number Value 1-247 300(up to N×2 423) S 110... - Seite 20 Der nachfolgenden Holding Register Tabelle können die Modbus Parameteradressen entnommen werden. Sensor Kanal Holding Daten- Byte- Einheit Auf- Read/ Funktions- Register anzahl lösung Writer code S 110 Spannung L1 FLOAT_L S 110 Strom L1 FLOAT_L S 110 Spannung L2 FLOAT_L S 110...
- Seite 21 13.1 Befehlsanfrage S 110 Spannung L3 FLOAT_L S 110 Wirkleistung FLOAT_L S 110 Blindleistung FLOAT_L kvar S 110 Leistungs- FLOAT_L 0,001 faktor S 110 Frequenz FLOAT_L S 110 Wirkenergie FLOAT_L S 110 Blindenergie FLOAT_L kvarh S 110 Leistung L1 FLOAT_L...
- Seite 22 S 110...
- Seite 23 S 110...
