KURZ ERKLÄRT
MODULARSYNTHESIZER
Unter einem Modularen Synthesizer versteht man ein komplett offenes und frei konfigurierbares System eines Synthesizers. Alle zur Klangsynthese
benötigten Elemente wie Oszillatoren, Hüllkurven, Filter und Modulationsquellen bis hin zum Gehäuse können selbst zusammengestellt und mit
geringem Aufwand zusammengebaut werden. Auffälligstes Merkmal ist die extern vorgenommene Verkabelung der Module, um mit dem System
Klänge zu formen.
MODULE
Baugruppen wie VCOs, Filter, Hüllkurven, LFOs, VCAs, Waveshaper, Mixer, Sequenzer, Controller, Drums, Effekte, Multiple, Noise, Random, Logic,
Clock und weitere stellen die Rubriken aus denen man sich sein individuelles System zusammenstellen kann.

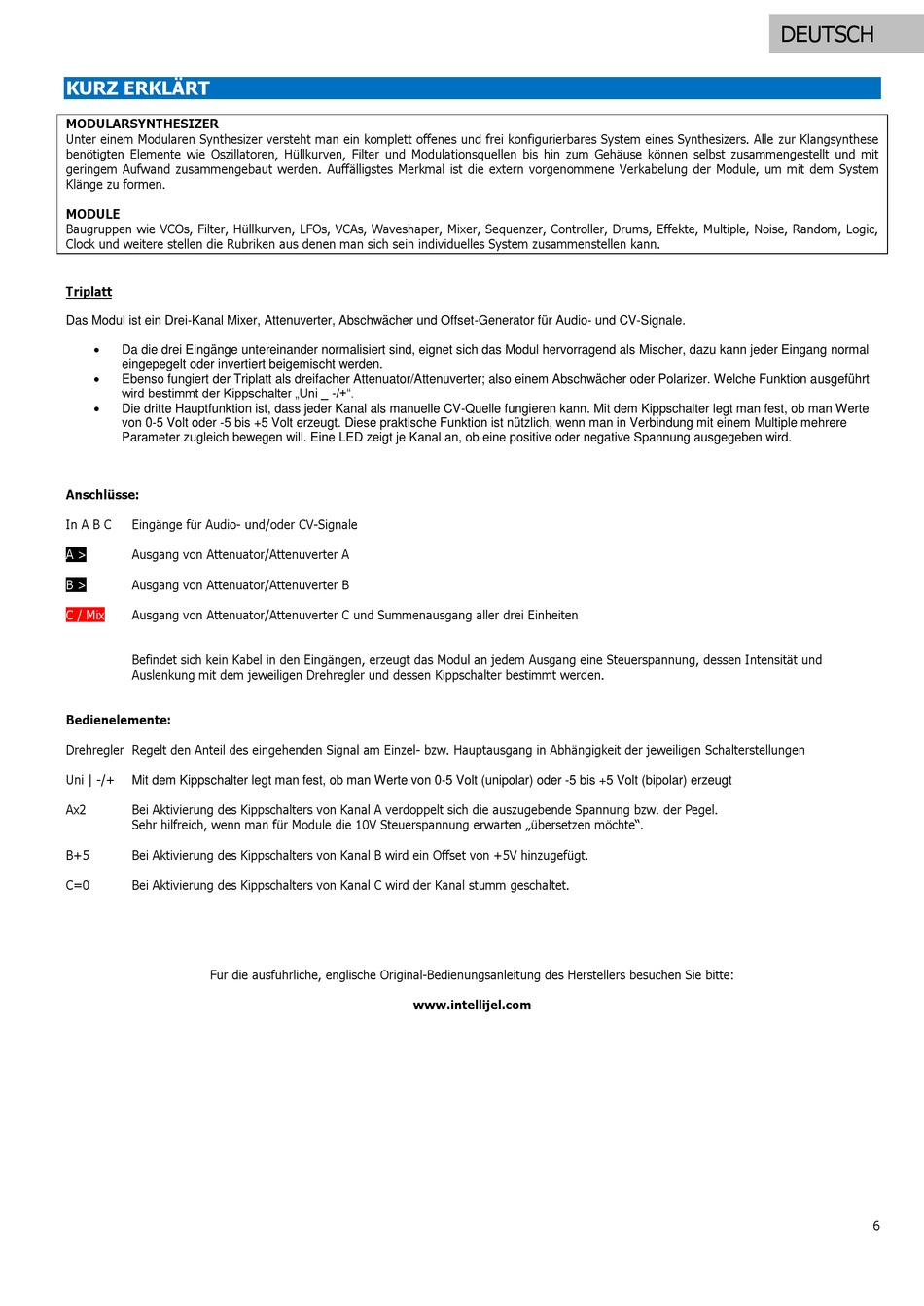

Triplatt
Das Modul ist ein Drei-Kanal Mixer, Attenuverter, Abschwächer und Offset-Generator für Audio- und CV-Signale.
Da die drei Eingänge untereinander normalisiert sind, eignet sich das Modul hervorragend als Mischer, dazu kann jeder Eingang normal
eingepegelt oder invertiert beigemischt werden.
Ebenso fungiert der Triplatt als dreifacher Attenuator/Attenuverter; also einem Abschwächer oder Polarizer. Welche Funktion ausgeführt
wird bestimmt der Kippschalter „Uni _ -/+".
Die dritte Hauptfunktion ist, dass jeder Kanal als manuelle CV-Quelle fungieren kann. Mit dem Kippschalter legt man fest, ob man Werte
von 0-5 Volt oder -5 bis +5 Volt erzeugt. Diese praktische Funktion ist nützlich, wenn man in Verbindung mit einem Multiple mehrere
Parameter zugleich bewegen will. Eine LED zeigt je Kanal an, ob eine positive oder negative Spannung ausgegeben wird.
Anschlüsse:
In A B C
Eingänge für Audio- und/oder CV-Signale
A >
Ausgang von Attenuator/Attenuverter A
B >
Ausgang von Attenuator/Attenuverter B
C / Mix
Ausgang von Attenuator/Attenuverter C und Summenausgang aller drei Einheiten
Befindet sich kein Kabel in den Eingängen, erzeugt das Modul an jedem Ausgang eine Steuerspannung, dessen Intensität und
Auslenkung mit dem jeweiligen Drehregler und dessen Kippschalter bestimmt werden.
Bedienelemente:
Drehregler Regelt den Anteil des eingehenden Signal am Einzel- bzw. Hauptausgang in Abhängigkeit der jeweiligen Schalterstellungen
Uni | -/+
Mit dem Kippschalter legt man fest, ob man Werte von 0-5 Volt (unipolar) oder -5 bis +5 Volt (bipolar) erzeugt
Ax2
Bei Aktivierung des Kippschalters von Kanal A verdoppelt sich die auszugebende Spannung bzw. der Pegel.
w
B+5
Bei Aktivierung des Kippschalters von Kanal B wird ein Offset von +5V hinzugefügt.
C=0
Bei Aktivierung des Kippschalters von Kanal C wird der Kanal stumm geschaltet.
Für die ausführliche, englische Original-Bedienungsanleitung des Herstellers besuchen Sie bitte:
M
10
p
www.intellijel.com
