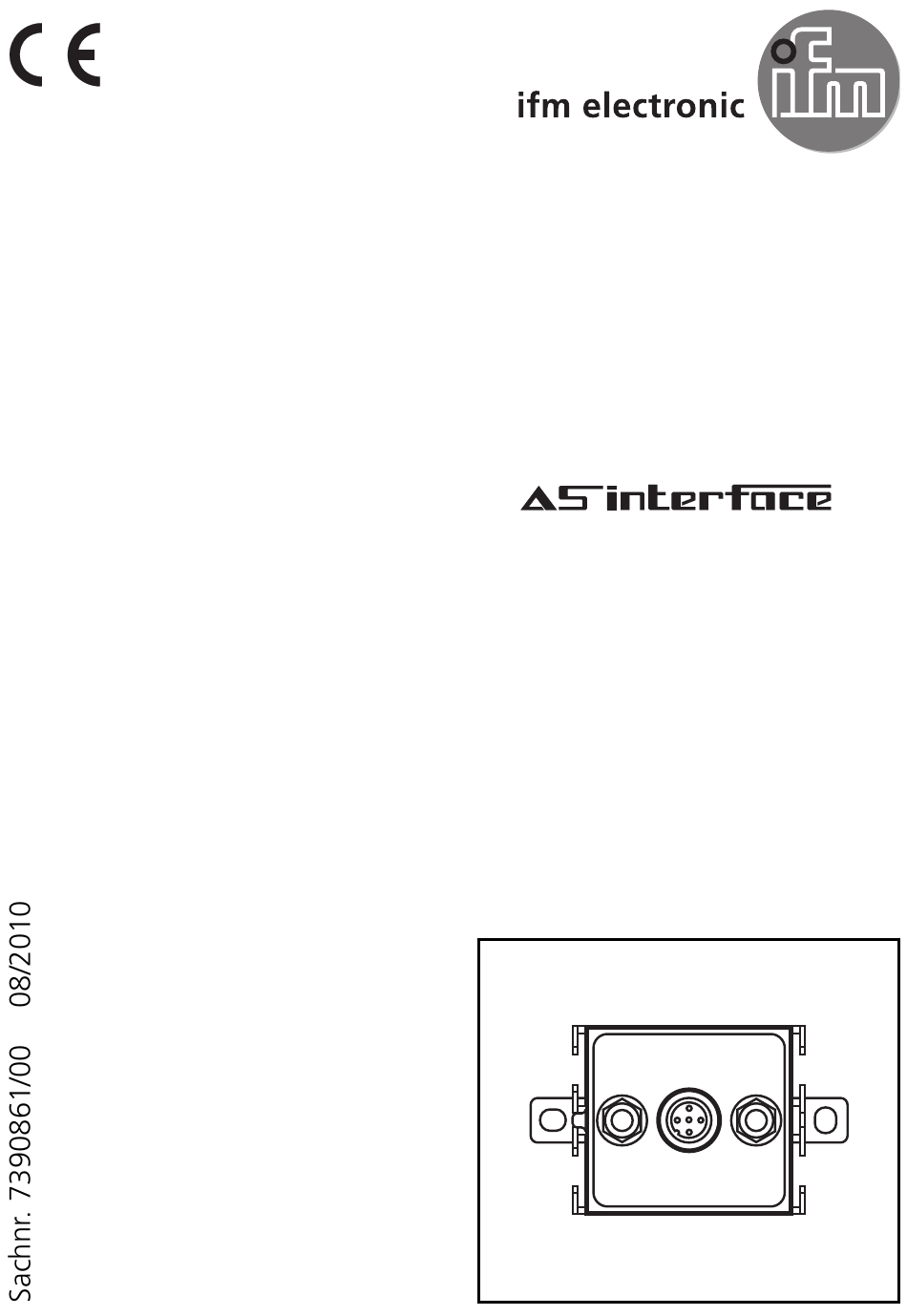

- Seite 1 Montageanleitung Installation Instructions Notice de Montage T-Verteiler V4A T splitter stainless steel Répartiteur passif M12 1 voie en acier inox E70354...
- Seite 2 Bestimmungsgemäße Verwendung Der T-Verteiler bietet die Möglichkeit, sowohl die AS-i Spannung als auch die externe Hilfsspannung über die M12-Buchse abzugreifen (Strombelastbarkeit 4 A). Montage Schalten Sie die Anlage spannungsfrei. Wichtige Hinweise Achten Sie beim Auswechseln des T-Verteilers darauf, daß die Pier- cingstellen des AS-i Flachkabels entweder wieder exakt benutzt wer- den oder aber zumindest innerhalb der schwarzen Dichtung des T-Ver- teilers liegen.
- Seite 3 Legen Sie das AS-i Flachkabel (gelb) in den Kabelschacht „AS-i“ und das 24 V-Flachkabel (schwarz) in den anderen Kabelschacht ein. Pas- sen Sie die Kabel richtig in die Profilnut ein. Montage Oberteil Setzen Sie das Oberteil auf und ziehen Sie die Schrauben abwech- selnd fest (Schrauben im Lieferumfang), Anzugsmoment 2,5 Nm.
- Seite 4 Verlegen Sie das AS-i Flachkabel sorgfältig, der gerade Verlauf des- Flachkabels sollte ca. 15cm betragen. 15 cm Anschlussbelegung M12-Buchse AS-i + AS-i - +24 V n.c.
- Seite 5 Function and features The T splitter allows an M12 socket to tap into both the AS-i and exter- nal voltage (current rating 4 A). Mounting Disconnect the installation. Important notes Ensure when replacing the T splitter that the pierced points on the AS-i flat cable are either used again or are placed within the black seal area of the T splitter.
- Seite 6 Insert the AS-i flat cable (yellow) into the "AS-i" cable duct and the 24 V flat cable (black) into the other cable duct. Correctly position the cables into the profile slot. Mounting of upper part Place the upper part and tighten the screws alternately (screws sup- plied), tightening torque 2.5 Nm.
- Seite 7 Take care in laying the AS-i flat cable, the flat cable should be laid straight for about 15 cm. 15 cm Connection socket M12 AS-i + AS-i - +24 V not connected...
- Seite 8 Fonctionnement et caractéristiques Ce répartiteur passif en T dispose d'une prise M12 pour l'alimentation AS-i et l'alimentation auxiliaire externe 24 V DC (courant max. 4 A). Montage Mettre l'installation hors tension. Informations importantes Si vous remplacez le répartiteur en T, assurez vous que les points per- cés du câble plat AS-i sont utilisés de nouveau exactement au même endroit, ou qu'ils sont au moins dans la zone du joint d'étanchéité...
- Seite 9 Posez le câble plat AS-i (jaune) dans le guide de câble «AS-i» et le câble plat 24 V (noir) dans l'autre guide de câble. Assurer le bon positionne- ment des câbles dans le guide profilé. Montage de la partie supérieure Poser la partie supérieure et serrer les vis en alternance (vis fournies), couple de serrage 2,5 Nm.
- Seite 10 Poser le câble plat AS-i soigneusement, avec une longeur droite mini- mum d'environ 15 cm. 15 cm Schéma de branchement prise M12 broche AS-i + AS-i - +24 V n.c.
- Seite 11 Limited voltage The device shall be supplied from an isolating transformer having a secondary Listed fuse rated as noted in the following table. Overcurrent protection Control-circuit wire size Maximum protective device rating ampere (0.13) (0.20) (0.32) (0.52) (0.82) (1.3)
