SnapServer/MOBOTIX Installations und
Einrichtungsanleitung

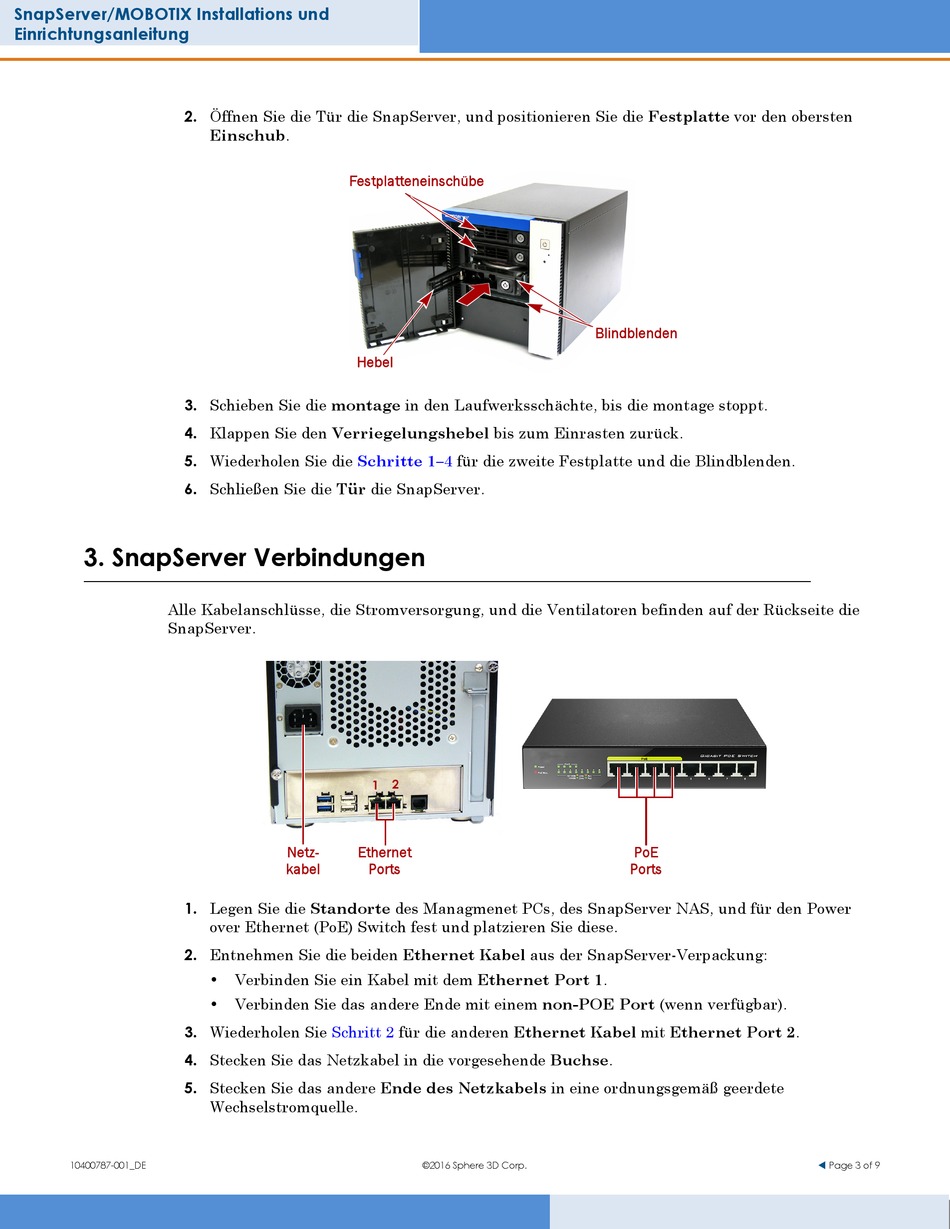

2. Öffnen Sie die Tür die SnapServer, und positionieren Sie die Festplatte vor den obersten
3. Schieben Sie die montage in den Laufwerksschächte, bis die montage stoppt.
4. Klappen Sie den Verriegelungshebel bis zum Einrasten zurück.
5. Wiederholen Sie die
6. Schließen Sie die Tür die SnapServer.
3. SnapServer Verbindungen
Alle Kabelanschlüsse, die Stromversorgung, und die Ventilatoren befinden auf der Rückseite die
SnapServer.
1. Legen Sie die Standorte des Managmenet PCs, des SnapServer NAS, und für den Power
2. Entnehmen Sie die beiden Ethernet Kabel aus der SnapServer-Verpackung:
3. Wiederholen Sie
4. Stecken Sie das Netzkabel in die vorgesehende Buchse.
5. Stecken Sie das andere Ende des Netzkabels in eine ordnungsgemäß geerdete
10400787-001_DE
Einschub.
Festplatteneinschübe
Hebel
Schritte 1–4
1
Netz- Ethernet
kabel Ports
over Ethernet (PoE) Switch fest und platzieren Sie diese.
• Verbinden Sie ein Kabel mit dem Ethernet Port 1.
• Verbinden Sie das andere Ende mit einem non-POE Port (wenn verfügbar).
Schritt 2
Wechselstromquelle.
für die zweite Festplatte und die Blindblenden.
2
für die anderen Ethernet Kabel mit Ethernet Port 2.
©2016 Sphere 3D Corp.
Blindblenden
PoE
Ports
Page 3 of 9

