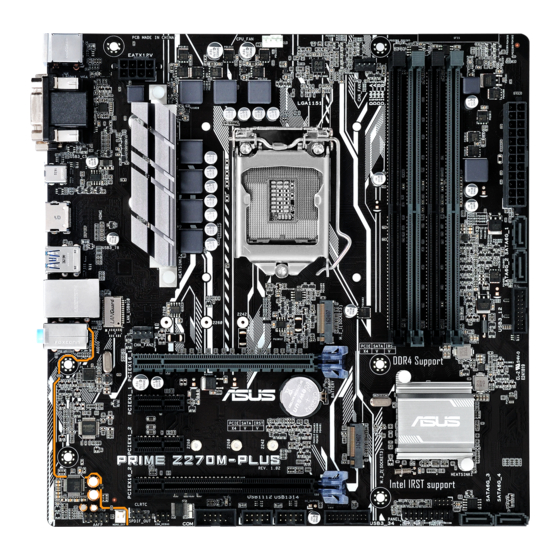

Asus PRIME Z270M-PLUS Handbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. PRIME Z270M-PLUS
  6. Handbuch
Asus PRIME Z270M-PLUS Handbuch

Asus PRIME Z270M-PLUS Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

PRIME Z270M-PLUS

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus PRIME Z270M-PLUS

Inhaltszusammenfassung für Asus PRIME Z270M-PLUS

  • Seite 1 PRIME Z270M-PLUS...
  • Seite 2 Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ................iv Über dieses Handbuch ................iv Verpackungsinhalt ..................vi PRIME Z270M-PLUS Spezifikationsübersicht .......... vi Kapitel 1 Produkteinführung Bevor Sie beginnen ..............1-1 Motherboard-Übersicht ............... 1-1 Central Processing Unit (CPU) ..........1-10 Systemspeicher ................. 1-11 Software Support ............... 1-13...

  • Seite 4: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 5: Wo Finden Sie Weitere Information

    In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt und Software- Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B.

  • Seite 6: Verpackungsinhalt

    Dual-Channel-Speicherarchitektur Unterstützt Intel Extreme Memory Profile (XMP) Die maximale unterstützte Speicherfrequenz variiert je nach Prozessor. ** Schauen Sie auf www.asus.com für die neuesten Speicher QVL (Qualified Vendors List). Integrierter Grafikprozessor- Intel® HD-Grafikunterstützung Multi-VGA Ausgang-Unterstützung: HDMI / DVI-D / RGB Anschlüsse - Unterstützt HDMI 1.4b mit einer maximalen Auflösung von 4096 x...

  • Seite 7: Audio-Ausstattungen

    - 6 x USB 2.0/1.1 Anschlüsse (4 Anschlüsse auf dem Mittelboard, 2 Anschlüsse auf der Rückseite) ASUS 5X PROTECTION III - ASUS LANGuard - schützt das LAN vor Überspannung, Blitzschlägen und Entladungen statischer Elektrizität! - ASUS-Überspannungsschutz - Weltklasse entworfener Schutz des...
  • Seite 8 - ASUS Q-Slot - ASUS Q-DIMM Leises Thermal Design ASUS Quiet Thermal - ASUS Fan Xpert 4 Core Solution - Stilvolles lüfterloses Design: PCH Kühlkörper & MOS Kühlkörper Lösung Precision Tweaker 2 - VCore: Einstellbare CPU-Kernspannung in 0,005 V Schritten...
  • Seite 9 Steuermodus automatisch zu ändern. 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI 3.0, WfM 2.0, SM BIOS 3.0, ACPI 6.0, Mehrsprachiges BIOS, ASUS EZ Flash 3, CrashFree BIOS BIOS 3, F11 EZ Tuning Assistent, F6 Qfan Kontrolle, F3 My Favorites, letztes Funktionen Änderungsprotokoll, F12 PrintScreen und ASUS DRAM SPD (Serial Presence...

  • Seite 11: Kapitel 1 Produkteinführung

    IRST CHA_FAN2 PCIEX16_1 Intel I219V BATTERY PCIEX1_1 Intel PRIME Z270M-PLUS ® Z270 Super 2280 2260 2242 PCIEX1_2 M.2_2 PCIE SATA IRST SATA6G_6 PCIEX16_2 128Mb BIOS USB1112 USB1314 USB3_34 PANEL SATA6G_5 MONO_OUT CLRTC AAFP SPDIF_OUT Ziehen Sie das Netzkabel vor der Installation oder dem Entfernen des Motherboards. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. ASUS PRIME Z270M-PLUS...

  • Seite 12: Ausstattungsinhalt

    1.2.1 Ausstattungsinhalt Anschlüsse/Jumper/Steckplätze/LED Seite CPU und Gehäuselüfter-Anschlüsse (4-polig CPU_FAN, 4-polig CHA_FAN1/2) ATX Stromanschlüsse (24-poliger EATXPWR, 8-poliger EATX12V) M.2 Sockel 3 Intel LGA1151 CPU Sockel DDR4 DIMM-Steckplätze Intel Z270 Serielle ATA 6.0 Gb/s Anschlüsse (SATA6G_1~4) USB 3.0 Anschlüsse (20-1 polige USB3_12, USB3_34) System Panel Connector (25-8 Pin PANEL) USB 2.0 Anschlüsse (10-1 pol. USB1112, USB1314) 10. Serieller Anschluss (10-1-polig COM) 11. RTC-RAM-Löschen (2-polig CLRTC) 12. Digitaler Audioanschluss (4-1-polig SPDIF_OUT) 13. Mono-Ausgang Header (2-poliger MONO_OUT) Frontblenden Audioanschluss (10-1-polig AAFP) PCI Express 3.0 / 2.0 x16 Steckplatz PCI Express 3.0/2.0 x1 Steckplatz CPU und Gehäuselüfter-Anschlüsse (4-polig CPU_FAN, 4-polig CHA_FAN1/2) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss. Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen CPU_FAN CHA_FAN zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung.

  • Seite 13: Sockel

    Intel LGA1151 CPU Sockel Installieren Sie die Intel LGA1151 CPU in dem aufgelöteten LGA1151 Sockel, der entwickelt wurde für 7. / 6. Generation Intel Core™ i7 / i5 / i3, Pentium und Celeron Prozessoren. Weitere Informationen finden Sie im Abschnitt Central Processing Unit (CPU). DDR4 DIMM-Steckplätze Installieren Sie 2 GB, 4 GB, 8 GB und 16 GB ungepufferte und nicht-ECC DDR4 DIMMs in diesen DIMM-Steckplätzen. Weitere Informationen finden Sie im Abschnitt System memory (Systemspeicher). Intel Z270 Serielle ATA 6.0 Gb/s Anschlüsse (7-poliger SATA6G_1~4) SATA6G Diese Anschlüsse verbinden Serial ATA 6.0 Gb/s Festplattenlaufwerke über Serial ATA 6.0 Gb/s Signalkabel. RSATA_TXP RSATA_TXN RSATA_RXN RSATA_RXP Wenn Sie Hot-Plug und NCQ verwenden, stellen Sie die SATA Mode Selection im BIOS auf [AHCI]. ASUS PRIME Z270M-PLUS...

  • Seite 14: Usb 3.0 Anschlüsse (20-1 Polige Usb3_12, Usb3_34)

    USB 3.0 Anschlüsse (20-1 polige USB3_12, USB3_34) Diese Anschlüsse ermöglichen es Ihnen, ein USB3_12 zusätzliches USB 3.0-Modul für USB 3.0 Front- oder IntA_P2_D+ Rückseitenanschlüsse zu verbinden. Mit einem IntA_P1_D+ IntA_P2_D- IntA_P1_D- eingebauten USB 3.0 Modul, können Sie alle Vorteile IntA_P2_SSTX+ IntA_P1_SSTX+ IntA_P2_SSTX- von USB 3.0 nutzen, einschließlich schnellere IntA_P1_SSTX- IntA_P2_SSRX+ Datenübertragungsgeschwindigkeiten von bis zu 5 IntA_P1_SSRX+ IntA_P2_SSRX- IntA_P1_SSRX- USB3+5V Gbps, schnellere Ladezeit für aufladbare USB Geräte, USB3+5V PIN 1 optimierte Energieeffizienz und Rückwärtskompatibilität mit USB 2.0. System Panel Connector (25-8 Pin PANEL) Dieser Anschluss unterstützt mehrere am Gehäuse befestigte Funktionen. •...

  • Seite 15: Serieller Anschluss (10-1-Polig Com)

    Digitaler Audioanschluss (4-1-polig SPDIF_OUT) Dieser Anschluss ist für einen zusätzlichen Sony/Philips Digital Interface (S/PDIF) Anschluss. Verbinden Sie das S/PDIF- Ausgangsmodul-Kabel mit diesem Anschluss und installieren Sie dann das Modul in einer Steckplatzaussparung an der Rückseite SPDIF_OUT des Gehäuses. Mono-Ausgang Header (2-poliger MONO_OUT) MONO_OUT Dieser interne Mono-Ausgang Header ermöglicht die Verbindung mit PIN 1 einem internen, stromsparenden Lautsprecher für einfache Systemtöne. Das Subsystem ist in der Lage, eine Lautsprecherleistung von 4 Ohm bei 2 Watt (rms) auszuführen. Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein am Gehäuse befestigtes Frontblenden Audio-E/A-Modul, das HD Audio unterstützt. Verbinden Sie das eine Ende des Frontblenden Audio E/A- AAFP Modul-Kabels mit diesem Anschluss. PIN 1 HD-audio-compliant Legacy AC’97 pin definition compliant definition ASUS PRIME Z270M-PLUS...

  • Seite 16: Pci Express 3.0 / 2.0 X16 Steckplatz

    • Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. • Wenn Sie ein High-Definition Frontblenden-Audiomodul anschließen wollen, stellen Sie den Front Panel Type (Frontblendentyp) im BIOS-Setup auf [HD]. Standardmäßig ist der Anschluss auf [HD] eingestellt. PCI Express 3.0 / 2.0 x16 Steckplatz Dieses Motherboard unterstützt zwei PCI Express 3.0/2.0 x16-Grafikkarten, die den PCI Express-Spezifikationen entsprechen. PCI Express Betriebsmodus VGA Konfiguration PCIe 3.0 x16_1 (grau) PCIe 3.2 x16_2 x16 (Empfehlung für Einzel Einzel VGA / PCIe Karte VGA) Dual VGA/PCIe Karte •...

  • Seite 17: Irq-Zuweisungen Für Dieses Motherboard

    – – – – – – PCIEx12_2 geteilt – – – – – – – M.2_1 geteilt – – – – – – – M.2_2 geteilt – – – – – – – Bei Verwendung von PCI-Karten in gemeinsam genutzten Slots, stellen Sie sicher, dass die Treiber die Option "IRQ gemeinsam verwenden" unterstützen oder die Karten keine IRQ-Zuweisung brauchen. Ansonsten kommt es zu Konflikten zwischen den beiden PCI- Gruppen, das System wird instabil und die Karte unbrauchbar. ASUS PRIME Z270M-PLUS...
  • Seite 18 1.2.2 Rücktafelanschlüsse PS/2 Mausanschluss (grün). Dieser Anschluss ist für eine PS/2 Maus. Video Graphics Adapter- (VGA) Port. Dieser 15-polige Anschluss ist für einen VGA- Monitor oder andere VGA-kompatible Geräte. LAN (RJ-45) Anschluss. Dieser Anschluss erlaubt eine Gigabit-Verbindungen zu einem Local Area Network (LAN) mittels eines Netzwerk-Hubs. Siehe unten stehende Tabelle für die LAN-Anschluss LED-Anzeigen. Lan-Anschluss LED-Anzeige Aktivitäts-/Verbindungs-LED Speed LED Aktivitäts-/ Status Beschreibung Status Beschreibung Speed Verbindungs- Nicht verbunden 10Mb/s Verbindung Orange Vebunden ORANGE 100Mb/s Verbindung Orange Datenaktivität GRÜN 1Gbps Verbindung (Blinkend) Orange (blinkend Bereit, um aus LAN-...
  • Seite 19 Um einen 7.1-Kanal Audio-Ausgang zu konfigurieren: Verwenden Sie ein Gehäuse mit dem HD-Audio-Module an der Frontseite, um einen 7.1-Kanal Audio-Ausgang zu unterstützen. USB 2.0-Anschlüsse Diese vier 4-poligen Universal Serial Bus (USB)-Anschlüsse sind für USB 2.0/1.1 Geräte. USB 3.0-Ports. Diese vier 9-poligen Universal Serial Bus (USB)-Anschlüsse sind für USB 3.0/2.0-Geräte vorgesehen. • Der Beschränkungen des USB 3.0-Controllers wegen, können USB 3.0-Geräte nur unter Windows® und nur nach der Installation eines USB 3.0-Treibers verwendet werden. • Das angeschlossene USB 3.0-Gerät kann im xHCI oder EHCI-Modus ausgeführt werden, je nach Einstellung des Betriebssystems. • USB 3.0-Geräte können nur als Datenspeicher verwendet werden. • Wir empfehlen Ihnen, für eine schnellere Datenübertragung und bessere Leistung alle USB 3.0-Geräte mit den USB 3.0-Anschlüssen zu verbinden. HDMI-Anschluss. Dieser Anschluss ist für einen High-Definition Multimedia Interface (HDMI)-Stecker und ist HDCP-konform für die Wiedergabe von HD DVD, Blu-Ray und anderen geschützten Inhalten. USB 5Gb/s Typ C Anschluss. Dieser 24-polige Universal Serial Bus (USB)- Anschluss ist für USB (Typ C) Geräte. DVI-D Anschluss. Dieser Anschluss ist für alle DVI-D-kompatible Geräte. DVI-D kann nicht konvertiert werden, um RGB-Signale für CRT-Monitore auszugeben und ist nicht kompatibel mit DVI-I. PS/2-Tastaturanschluss (lila). Dieser Anschluss ist für einen seriellen Anschluss (COM). ASUS PRIME Z270M-PLUS...

  • Seite 20: Central Processing Unit (Cpu)

    Central Processing Unit (CPU) Dieses Motherboard ist mit einem aufgelöteten LGA1151 Sockel für die 7. / 6. Generation Intel Core™ i7 / i5 / i3, Pentium und Celeron Prozessoren ausgestattet. Ziehen Sie alle Netzkabel, bevor Sie die CPU installieren. • Stellen Sie sicher, dass Sie die richtige CPU für LGA1151 Sockel installieren. Verwenden Sie niemals eine CPU für LGA1150, LGA1155 und LGA1156 Sockel auf dem LGA1151 Sockel. • Nach dem Kauf des Motherboards. stellen Sie sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt. • Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind. Installation der CPU Falls erforderlich, bringen Sie die Wärmeleitpaste auf dem CPU-Kühlkörper und der CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. 1-10 Kapitel 1: Produkteinführung...

  • Seite 21: Systemspeicher

    Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datumscode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Entsprechend der Intel CPU-Spezifikationen wird eine DIMM-Spannung von weniger als 1,35 V empfohlen, um den Prozessor zu schützen. • Aufgrund der Speicheradressenbeschränkung im 32-Bit Windows Betriebssystem, kann der nutzbare Speicher 3GB oder weniger betragen, auch wenn Sie 4GB oder mehr Speicher auf dem Motherboard installieren. Für eine effektive Speichernutzung empfehlen wir, dass Sie eine der folgenden Möglichkeiten nutzen: Installieren Sie nur maximal 3GB Systemspeicher, wenn Sie ein 32-Bit Windows benutzen. I nstallieren Sie ein 64-Bit Windows®-Betriebssystem, wenn Sie auf dem Motherboard 4GB oder mehr Speicher installieren wollen. F ür weitere Details, besuchen Sie die Microsoft Webseite unter http://support. microsoft.com/kb/929605/en-us. • Ein Speichermodul mit einer Speicherfrequenz über 2133 MHz und sein entsprechendes Timing oder das geladene XMP-Profil entsprechen nicht dem JEDEC-Speicherstandard. Die Stabilität und die Kompatibilität dieser Speichermodule sind abhängig von der CPU-Funktion und anderen installierten Geräten. • Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat. • Die Speichermodule benötigen, bei der Nutzung unter voller Systemlast (4 DIMMs), ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Schauen Sie auf www.asus.com für die neuesten Speicher QVL (Qualified Vendors List (Liste qualifizierter Anbieter)). ASUS PRIME Z270M-PLUS 1-11...

  • Seite 22: Installieren Eines Dimms

    Installieren eines DIMMs Entfernen eines DIMMs 1-12 Kapitel 1: Produkteinführung...

  • Seite 23: Software Support

    Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Besuchen Sie die ASUS-Webseite (www.asus.com) für Updates. So starten Sie die DVD Legen Sie die Support-DVD in das optische Laufwerk. Wenn Autorun auf Ihrem Computer aktiviert ist, zeigt die DVD automatisch die Liste der einzigartigen Funktionen des ASUS Motherboards. Klicken Sie auf die Treiber, Dienstprogramme oder Specials Registerkarte, um ihre jeweiligen Menüs anzuzeigen. Die folgende Abbildung dient nur zu Ihrer Referenz. Zur Anzeige von Support-DVD-Informationen ein Register anklicken Zum Installieren klicken Wählen Sie ein Element/Unterelement, das Sie installieren möchten Wenn Autorun NICHT aktiviert ist, durchsuchen Sie den Inhalt der Support-DVD, um die Datei ASSETUP.EXE im BIN-Verzeichnis zu finden. Doppelklicken Sie auf ASSETUP.EXE, um die DVD auszuführen. ASUS PRIME Z270M-PLUS 1-13...
  • Seite 24 1-14 Kapitel 1: Produkteinführung...

  • Seite 25: Kapitel 2 Bios-Infos

    Verwaltung und Aktualisierung des BIOS Speichern Sie eine Kopie der ursprünglichen Motherboard BIOS-Datei auf einen USB- Flashlaufwerk für den Fall, dass Sie das alte BIOS später wiederherstellen müssen. Verwenden Sie das ASUS Update, um das ursprüngliche BIOS des Motherboards zu kopieren. 2.1.1...
  • Seite 26 2.1.2 ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. • Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü. Siehe Abschnitt 2.10 Exit-Menü...

  • Seite 27: Asus Bios Updater

    Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 3-Anwendung. Sie müssen im BIOS-Setup-Programm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass...
  • Seite 28 ENTER to select boot device ESC to boot using defaults P2: ST3808110AS (76319MB) aigo miniking (250MB) UEFI: (FAT) ASUS DRW-2014L1T(4458MB) P1: ASUS DRW-2014L1T(4458MB) UEFI: (FAT) aigo miniking (250MB) Enter Setup Wenn die Bootnachricht erscheint, drücken Sie die Eingabetaste innerhalb von fünf (5) Sekunden, um FreeDOS-Eingabeaufforderung zu öffnen.
  • Seite 29 Starten Sie ihren Computer neu. Schalten Sie das System NICHT aus oder setzen es zurück während der Aktualisierung des BIOS, um Systemstartfehler zu vermeiden. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults im Exit-Menü. Siehe Abschnitt 2.10 Exit-Menü für weitere Details. ASUS PRIME Z270M-PLUS...

  • Seite 30: Bios-Setup-Programm

    Wir empfehlen Ihnen, das System immer ordnungsgemäß aus dem Betriebssystem herunterfahren. • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für dieses Motherboard zu laden. • Falls Sie eine Maus für die Navigation im BIOS-Setup-Programm verwenden möchten, sollten Sie eine USB-Maus an das Motherboard anschließen. •...
  • Seite 31 Finden Sie mehr unter Speichert die die Lüfter manuell zu tunen 'Häufig gestellte Fragen’ Änderungen und Lädt die optimierte setzt das System Auswahl der Standardwerte zurück Bootgeräteprioritäten Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ASUS PRIME Z270M-PLUS...

  • Seite 32: Erweiterter Modus

    2.2.2 Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Zum Aufrufen des EZ Modus, klicken Sie EzMode(F7) oder drücken Sie <F7>. Q-Fan Control Anleitung MyFavorite...

  • Seite 33: Menüelemente

    Sie diese Taste, um die Lüfter manuell auf Ihre gewünschten Einstellungen zu ändern. Siehe Abschnitt 2.2.3 QFan Control für weitere Informationen. EZ Tuning Wizard (F11) Mit dieser Schaltfläche oberhalb der Menüleiste können Sie die Übertaktungseinstellungen Ihres Systems anzeigen und optimieren . Es erlaubt Ihnen auch, den SATA-Modus des Motherboards von AHCI auf RAID-Modus zu ändern. Siehe Abschnitt 2.2.4 EZ Tuning Wizard für weitere Informationen. ASUS PRIME Z270M-PLUS...

  • Seite 34: Allgemeine Hilfe

    In Häufig gestellte Fragen suchen Bewegen Sie Ihre Maus zur Anzeige eines QR-Codes über diese Schaltfläche. Rufen Sie die Webseite mit häufig gestellten Fragen zum ASUS-BIOS auf, indem Sie diesen QR-Code mit Ihrem Mobilgerät scannen. Alternativ können Sie den folgenden QR-Code scannen:. Quick Note (F9) Mit diese Schaltfläche oberhalb der Menüleiste können Sie in den Anmerkungen der Aktivitäten eingeben, die Sie im BIOS getan haben. • Die Quick Note-Funktion unterstützt nicht die folgenden Tastenfunktionen: Löschen, Ausschneiden, Kopieren und Einfügen. • Sie können nur die alphanumerischen Zeichen verwenden, um Ihre Notizen einzugeben. Hot Keys Diese Taste oberhalb der Menüleiste enthält die Navigationstasten für das BIOS-Setup- Programm.

  • Seite 35: Qfan Control

    DC Modus zu Konfiguration zu PWM Modus zu aktivieren wählen aktivieren Zum Übernehmen der Wählen sie ein Profil Lüftereinstellungen um es für den Lüfter zu anklicken Klicken Sie zur übernehmen Zurückkehren des Zum Rückgängigmachen Hauptmenüs der Änderungen anklicken ASUS PRIME Z270M-PLUS 2-11...
  • Seite 36 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Klicken Sie, um den Geschwindigkeitspunkte Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen. Klicken und ziehen Sie die Geschwindigkeitspunkte um die Arbeitsgeschwindigkeit der Lüfter anzupassen. Klicken Sie auf Übernehmen, um die Änderungen zu speichern, klicken Sie dann auf Beenden (ESC). 2-12 Kapitel 2: Erste Schritte...

  • Seite 37: Anleitung

    Medienbearbeitung, klicken Sie dann auf Weiter. Wählen Sie den CPU Lüftertyp (Box cooler, Tower cooler, oder Water cooler) den Sie installiert haben und klicken Sie auf Weiter. Wenn Sie sich nicht sicher sind, über den CPU-Lüftertyp, klicken Sie auf Ich bin nicht sicher. Das System erkennt automatisch den CPU Lüftertyp. Klicken Sie auf Next klicken Sie dann auf Ja, um das Auto-Tuning zu bestätigen. ASUS PRIME Z270M-PLUS 2-13...
  • Seite 38 RAID erstellen So erstellen Sie ein RAID: Zum Öffnen des Bildschirms EZ Tuning Wizard drücken Sie <F11> an Ihrer Tastatur oder klicken am BIOS-Bildschirm auf Klicken Sie auf RAID, klicken Sie dann zur RAID-Aktivierung auf Ja. • Stellen Sie sicher, dass Ihre Festplatten keine vorhandenen RAID-Volumen haben. • Stellen Sie sicher, dass Sie Ihre Festplatten an Intel SATA- oder PCIE-Anschlüsse anschließen.
  • Seite 39 Für Easy-Backup wählen Sie zwischen Super Speed (RAID0) und Super Speed (RAID5), klicken Sie dann auf Next (Weiter). Nach der Auswahl des RAID-Typs, klicken Sie auf Ja, um mit dem RAID Setup fortzufahren. Nachdem der RAID-Setup abgeschlossen ist, klicken Sie auf Ja, um das Setup zu beenden klicken. ASUS PRIME Z270M-PLUS 2-15...

  • Seite 40: Favoriten

    Favoriten My Favorites (Meine Favoriten) ist Ihr persönlicher Bereich, zum einfachen Speichern und Zugreifen auf Ihre beliebtesten BIOS Elemente. 2-16 Kapitel 2: Erste Schritte...

  • Seite 41: Hinzufügen Von Elementen Zu Meine Favoriten

    Folgende Elemente können Sie nicht zu MyFavorites hinzufügen: • Benutzer-verwaltbare Optionen wie die Sprache und die Bootreihenfolge Klicken Sie Beenden oder drücken Sie <esc> um den Setup Tree Map Bildschirm zu schließen. Gehen Sie zum MyFavorites Menü, um die gespeicherten BIOS Elemente anzusehen. ASUS PRIME Z270M-PLUS 2-17...

  • Seite 42: Main-Menü (Hauptmenü)

    Main-Menü (Hauptmenü) Beim öffnen des Advanced Mode im BIOS-Setup-Programms erscheint das Hauptmenü. Das Hauptmenü verschafft Ihnen einen Überblick über die grundlegenden Systeminfos und ermöglicht die Einstellung des Systemdatums, der Zeit, der Menüsprache und der Sicherheitseinstellungen. 2.4.1 Systemsprache [Englisch] Hier können Sie die BIOS-Sprache aus den Optionen wählen. Konfigurationsoptionen: [English] [Español] [Русский] [한국어] 2.4.2 Sicherheit...

  • Seite 43: Administrator Password

    Um das Benutzer-Kennwort zu entfernen, folgen Sie den Schritten zur Änderung des Benutzer- Kennworts, drücken Sie aber bei der Aufforderung zur Passworteingabe/- bestätigung die <Eingabetaste>, damit das Feld leer bleibt. Nachdem Sie das Kennwort entfernt haben, zeigt das Element User Password oben im Fenster Not Installed an. ASUS PRIME Z270M-PLUS 2-19...

  • Seite 44: Ai Tweaker-Menü

    Ai Tweaker-Menü Im Ai Tweaker-Menü können Sie die Übertaktungsbezogenen Einstellungen konfigurieren. Beim Einstellen der AI Tweaker-Menüelemente ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. Die Konfigurationsoptionen in diesem Abschnitt sind von den im System installierten DIMMs und des CPU-Modells abhängig. Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen. 2.5.1 Ai Overclock Tuner [Auto] Hier können Sie die CPU-Übertaktungsoptionen auswählen, um die gewünschte CPU-Frequenz zu erreichen. Wählen Sie irgendwelche voreingestellte Übertaktungskonfigurationsoption [Auto] Lädt automatisch die optimalen Systemeinstellungen. [Manuell] Ermöglicht Ihnen die manuelle Zuweisung der BCLK- (Basistakt) Frequenz.

  • Seite 45: Kern Verhältnisbeschränkung

    [Aktiviert] für EMI-Reduzierung, oder legen Sie dieses Element auf [Deaktiviert] für die Verbesserung der BCLK-Übertaktung. Konfigurationsoptionen: [Auto] [Enabled] [Disabled] 2.5.2 ASUS MultiCore-Erweiterung [Auto] [Auto] Dieses Element erlaubt Ihnen die Übertaktungsleistung zu maximieren, optimiert durch die ASUS Kernverhältniseinstellung. [Deaktiviert] Hier können Sie die Standard Kern-Verhältnis-Einstellung setzen. 2.5.3 CPU-Kernverhältnis [Auto] Hier können Sie die CPU-Kern-Verhältnisgrenze pro Kern einstellen oder automatisch synchronisieren, für alle Kerne. Konfigurationsoptionen: [Auto] [Sync Alle Kerne] [Pro Kern]...

  • Seite 46: Oc Tuner [Behalten Sie Die Aktuellen Einstellungen]

    2.5.4 DRAM Odd Ratio Mode [Enabled] Ermöglicht Ihnen die Aktivierung oder Deaktivierung des Odd-Ratio-Modus, der bessere Granularität bietet. Konfigurationsoptionen: [Disabled] [Enabled] 2.5.5 DRAM-Frequenz [Auto] Hier können Sie die Speicherbetriebsfrequenz einstellen. Die konfigurierbaren Optionen variieren mit der BCLK (Base Clock) Frequenzeinstellung. Wählen Sie den Auto-Modus, um die optimierte Einstellung anzuwenden. Konfigurationsoptionen: [DDR4-800MHz] [DDR4-933MHz] [DDR4-1066MHz] [DDR4-1200MHz] [DDR4-1333MHz] [DDR4-1466MHz] [DDR4-1600MHz] [DDR4-1733MHz] [DDR4-1866MHz] [DDR4-2000MHz] [DDR4-2133MHz] [DDR4-2266MHz] [DDR4-2400MHz] [DDR4-2533MHz] [DDR4-2666MHz] [DDR4-2800MHz] [DDR4-2933MHz] [DDR4-3066MHz] [DDR4-3200MHz] [DDR4-3333MHz] [DDR4-3466MHz] [DDR4-3600MHz] [DDR4-3733MHz] [DDR4-3866MHz] [DDR4-4000MHz] [DDR4-4133MHz] [DDR4-4266MHz] Die Auswahl einer sehr hohen Speicherfrequenz kann zur Instabilität des Systems führen! Wenn dies geschieht, kehren Sie zu Standardeinstellungen zurück. 2.5.6 OC Tuner [Behalten Sie die aktuellen Einstellungen] Hier können Sie die CPU- und DRAM-Frequenz und Spannung für eine verbesserte Systemleistung automatisch übertakten. Es beschleunigt auch die CPU-Grafikleistung auf Extrem, abhängig von der CPU-Grafikbelastung. Konfigurationsoptionen: [Keep Current...

  • Seite 47: Dram-Timing-Steuerung

    Wert einzustellen. Die Werte reichen von 250KHz bis 500KHz in 50KHz-Schritten. CPU Power Duty Control [T-Probe] DIGI + VRM Duty Control passt die Stromzufuhr jeder VRM-Phase sowie die Thermale Leistung jeder Komponentenphase an. [Probe] Wählen Sie dies, um das VRM thermische Gleichgewicht zu halten. [Extreme] Wählen Sie dies, um das aktuelle VRM thermische Gleichgewicht zu halten. ASUS PRIME Z270M-PLUS 2-23...
  • Seite 48 CPU Power Phase Control [Auto] Hier können Sie die Stromphasensteuerung der CPU einstellen. Konfigurationsoptionen: [Auto] [Standard] [Optimiert] [Extrem] [Stromphasenrückmeldung] Entfernen Sie NICHT das Thermalmodul wenn Sie in den [Stromphasenrückmeldung]- Modus umschalten. Die thermischen Bedingungen müssen überwacht werden. Das folgende Element erscheint nur, wenn Sie die CPU-Stromphasenverwaltung (CPU Power Phase Control) auf [Stromphasenrückmeldung] (Power Phase Response) setzen. Stromphasenrückmeldung [Schnell] Dieses Element erlaubt Ihnen eine schnellere Phasenrückmeldung für die CPU einzustellen, um die Systemleistung zu verbessern, oder eine langsamere Phasenrückmeldung einzustellen, um die DRAM Energieeffizienz zu verringern.

  • Seite 49: Interne Cpu Energieverwaltung

    Damit können Sie die Turbo Verhältnis Zeitdauer begrenzen, die die TDP (Thermal Design Power) für maximale Leistung übersteigt. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 1 W bis 4095 W. ASUS PRIME Z270M-PLUS 2-25...

  • Seite 50: Interne Pll-Spannung [Auto]

    Paket-Leistungszeitfenster Auch bekannt als Power Limit 1, dieses Element erlaubt Ihnen das Zeitfenster für Turbo Verhältnis über TDP (Thermal Design Power) zu halten. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 1 bis 127 Sekunden.

  • Seite 51: Cpu-Kernspannungsübergehung

    Hier können Sie die DRAM-Spannung für den Systemspeicher setzen. Die Werte reichen von 1.000V bis 1.800V in 0.005V-Schritten. 2.5.20 CPU VCCIO-Spannung [Auto] Hier können Sie den Wert für die VCCIO-Spannung festlegen. Die Werte reichen von 0.700V bis 1.585V in 0.005V-Schritten. 2.5.21 CPU System Agent Voltage [Auto] Ermöglicht Ihnen das Festlegen eines Werts für die Spannung des CPU-Systemagenten. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen.Die Werte reichen von 0.700V bis 1.685V in 0.005V-Schritten. ASUS PRIME Z270M-PLUS 2-27...

  • Seite 52: Pch Kernspannung [Auto]

    2.5.22 CPU Graphics Voltage Mode [Auto] Ermöglicht Ihnen die Auswahl des CPU-Grafikspannung-Modus. [Manual Mode] Ermöglicht Ihnen das Festlegen des Werts. [Offset Mode] Der Wert wird durch SVID festgelegt. Das folgende Element erscheint nur, wenn Sie den CPU-Grafikspannung-Modus (CPU Graphics Voltage Mode) auf [Manuellen Modus] setzen. CPU-Grafikspannungs-Override [Auto] Hier können Sie die CPU Grafikspannung Override einstellen. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 0.600V bis 1.700V in...
  • Seite 53 BRAM DATA REF Spannung auf CHB DIMM0 Rank1 BL0~BL7 [Auto] Hier können Sie die DRAM DATA REF Spannung auf CHB DIMM0 Rank1 BL1~BL7 einstellen. BRAM DATA REF Spannung auf CHB DIMM1 Rank0 BL0~BL7 [Auto] Hier können Sie die DRAM DATA REF Spannung auf CHB DIMM1 Rank0 BL1~BL7 einstellen. BRAM DATA REF Spannung auf CHB DIMM1 Rank1 BL0~BL7 [Auto] Hier können Sie die DRAM DATA REF Spannung auf CHB DIMM1 Rank1 BL1~BL7 einstellen. ASUS PRIME Z270M-PLUS 2-29...

  • Seite 54: Advanced-Menü

    Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. 2.6.1 Weitere Plattformkonfiguration Die Elemente in diesem Menü erlaubt Ihnen die Plattform-Funktionen zu konfigurieren. PCI-E Natives Power Management [Deaktiviert] Hier können Sie die Energiesparfunktion von PCI Express verbessern und ASPM Operationen im Betriebssystem ausführen. Konfigurationsoptionen: [Disabled] [Enabled] Das folgende Element erscheint nur, wenn Sie die PCI Express systemeigene...
  • Seite 55 Zwei Threads pro aktiven Kern sind aktiviert. [Disabled] Nur ein Thread pro aktiviertem Kern ist aktiviert. Aktive Prozessorkerne [All] Mit diesem Element können Sie die Anzahl der aktivierten CPU-Kerne, in jedem Prozessorpaket, auswählen. Konfigurationsoptionen: [All] [1] [2] [3] Für einige CPU Typen werden nur [Alle] und [1] angezeigt. Intel Virtualisierungstechnologie [Disabled] Wenn aktiviert, kann ein VMM zusätzliche, von Vanderpool Technology zur Verfügung gestellte Hardwarefähigkeiten nutzen. Konfigurationsoptionen: [Disabled] [Enabled] ASUS PRIME Z270M-PLUS 2-31...

  • Seite 56: Adjacent Cache Line Prefetch [Aktiviert]

    Hardware Prefetcher [Enabled] Mit diesem Element erlauben Sie der CPU Befehle und Daten in der L2-Cache vorabzurufen, reduziert die Ladezeit der DRAM und verbessert die Systemleistung. Konfigurationsoptionen: [Disabled] [Enabled] Adjacent Cache Line Prefetch [Aktiviert] Dieses Produkt ermöglicht den Mitte Level Cache (L2) Cachezeilen abzurufen, die DRAM Ladezeit zu reduzieren und verbessert außerdem die Performance. Konfigurationsoptionen: [Disabled] [Enabled] SW Guard Extensions (SGX) [Disabled] Ermöglicht Ihnen die Deaktivierung der Softwareschutzerweiterungen (Software Guard Extensions - SGX). CPU Power Managementsteuerung Intel SpeedStep™ [Auto] Mit diesem Element können mehr als zwei Frequenzraten unterstützt werden. Konfigurationsoptionen: [Auto] [Enabled] [Disabled] CPU C-Zustände [Auto] Mit diesem Element können Sie die Energiesparfunktion der CPU-Status festlegen.

  • Seite 57: Pch Speicherkonfiguration

    Konfigurationsoptionen: [Enabled] [Disabled] 2.6.5 PCH Speicherkonfiguration SATA-Konfiguration. Die SATA-Anschlüsse zeigen Leer an, wenn in dem entsprechenden Anschluss kein SATA-Gerät installiert ist. Hyper Kit Mode [Disabled] Deaktiviert diese Option für M.2-Geräte. Aktiviert diese Option für die ASUS-Hyper-Kit-Karte. Konfigurationsoptionen: [Disabled] [Enabled] SATA Controller(s) [Enabled] Aktiviert oder deaktiviert das Onboard-SATA-Gerät. Konfigurationsoptionen: [Disabled] [Enabled] Die folgenden Elemente werden nur angezeigt, wenn Sie die SATA Controller auf [aktiviert] festlegen. SATA Modusauswahl [AHCI] Erlaubt die Auswahl der SATA-Konfiguration.

  • Seite 58: Aggressive Lpm Unterstützung [Disabled]

    [RAID] Stellen Sie [RAID Modus] ein, wenn Sie mit den SATA-Festplatten eine RAID- Konfiguration erstellen wollen Aggressive LPM Unterstützung [Disabled] Dieses Produkt ist für LPM (Link Powermanagement) Unterstützung mit einer besseren energiesparenden Bedingungen konzipiert. Wenn deaktiviert, wird die hotplug-Funktion des SATA-Ports deaktiviert. Konfigurationsoptionen: [Disabled] [Enabled] SMART Self Test [On] S.M.A.R.T.

  • Seite 59: Vorgang Ausstehend [None]

    Deaktiviert das HD Audio Gerät. Das folgende Element wird nur angezeigt, wenn Sie den HD Audio Controller auf [Enabled] einstellen. SPDIF Out Type [SPDIF] [SPDIF] Setzt an einen SPDIF-Audio-Ausgang. [HDMI] Setzt an einen HDMI-Audio-Ausgang. DVI Port Audio [Disabled] Konfigurationsoptionen: [Enabled] [Disabled] ASUS PRIME Z270M-PLUS 2-35...
  • Seite 60 LED-Beleuchtung [Breathing Mode] Ermöglicht Ihnen das Einstellen des Verhaltens der LED. Konfigurationsoptionen: [Disabled] [Still Mode] [Breathing Mode] M.2_1 Konfiguration [Auto] M.2_1 teilt den SATA-Modus mit dem SATA6G_1 Anschluss. [Auto] Erkennt automatisch den M.2 Gerätemodus. Wenn ein SATA-Gerät erkannt wird, wird SATA6G_1 deaktiviert. [PCIE mode] Unterstützt nur M.2 PCIE-Geräte. [SATA mode] Unterstützt nur M.2 SATA-Geräte. Der SATA6G_1 Anschluss kann in diesem Modus nicht verwendet werden. Intel LAN Controller [Enabled] [Enabled] Aktiviert den Intel LAN Controller. [Disabled] Deaktiviert den Kontroller. Intel PXE Option ROM [Off] Dieses Element erscheint nur, wenn Sie das Element Realtek LAN Controller auf [Aktiviert] setzen und erlaubt die De-/Aktivierung der PXE OptionRom des LAN Controller.

  • Seite 61: Apm Konfiguration

    Network Stack [Disabled] Dieser Artikel erlaubt dem Benutzer, den UEFI-Netzwerkstack zu deaktivieren oder aktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Die folgenden zwei Elemente werden nur angezeigt, wenn Sie das vorherige Element auf [Enabled] eingestellt haben. Ipv4/Ipv6 PXE Unterstützung [Aktiviert] Mit diesem Element können Sie die Ipv4/Ipv6-PXE-Weck-Ereignisses aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] ASUS PRIME Z270M-PLUS 2-37...

  • Seite 62: Legacy Usb Support [Aktiviert]

    2.6.11 SMART-Informationen zu Festplatte/SSD Dieses Menü zeigt die SMART-Informationen der verbundenen Geräte. 2.6.12 USB Konfiguration Die Elemente in diesem Menü ermöglichen Ihnen die Einstellung von USB-Funktionen. Die Elemente in diesem Menü ermöglichen Ihnen die Einstellung von USB-Funktionen. Wenn kein USB-Gerät erkannt wird, zeigt das Element None an. Legacy USB Support [Aktiviert] [Aktiviert] Ihr System unterstützt die USB-Geräte in älteren Betriebssystemen.

  • Seite 63: Überwachungsmenü

    Feld N / A. Wählen Sie [Ignore] aus, wenn Sie die erkannten Geschwindigkeiten nicht anzeigen möchten. 2.7.3 CPU-Kernspannung, 3,3-V-Spannung, 5-V-Spannung, 12-V-Spannung Die integrierte Hardware-Überwachung erkennt automatisch die Ausgangsspannung über den integrierten Spannungsregler. Wählen Sie [Ignore] aus, wenn Sie dieses Element nicht ermitteln wollen. ASUS PRIME Z270M-PLUS 2-39...

  • Seite 64: Q-Lüfter Anpassung

    2.7.4 Q-Fan-Konfiguration Q-Lüfter Anpassung Klicken Sie, um die niedrigste Geschwindigkeit automatisch zu erkennen und konfigurieren Sie die minimalen Arbeitskreis für jeden Lüfter. CPU Q-Fan Steuerung [Auto] [Auto] E rkennt den Typ des installierten CPU-Lüfters und schaltet die Modussteuerung automatisch um. [Deaktiviert] Deaktiviert Q-Fan Control. [DC Modus] Aktiviert die CPU-Q-Lüftersteuerung im DC Modus für 3-polige CPU-Lüfter. [PWM Modus] Aktiviert die CPU-Q-Lüftersteuerung im PWM Modus für 4-polige CPU-Lüfter. Unterer Grenzwert der CPU-Lüftergeschwindigkeit [200RPM] Dieses Element erscheint nur, wenn Sie die Funktion CPU Q-Fan Control aktivieren und erlaubt Ihnen das Deaktivieren / das Einstellen der Warnnachricht für die CPU-Lüftergeschwindigkeit.

  • Seite 65: Gehäuselüfter 1/2 Q-Fan Control [Dc Modus]

    Verwenden Sie die Tasten <+> und <->, um den Wert der mittleren Gehäuselüfter- Temperatur festzulegen. Gehäuselüfter 1/2 Mittlerer Arbeitszyklus (%) [20] Verwenden Sie die < + > oder <-> Tasten zum Einstellen des mittleren Arbeitszyklus für den Gehäuselüfter. Die Werte liegen zwischen 60% und 100%. ASUS PRIME Z270M-PLUS 2-41...
  • Seite 66 Gehäuselüfter 1/2 Temperaturuntergrenze [20] Verwenden Sie die < + > oder <-> Tasten, um die niedrigere Temperatur des Gehäuselüfters einzustellen. Die Werte reichen von 40°C bis 40°C. Gehäuselüfter 2/2 Min. Arbeitszyklus (%) [20] Verwenden Sie die Tasten <+> and <->, um den minimalen Gehäuselüfterarbeitszyklus festzulegen. Die Werte liegen zwischen 60% und 100%. Wenn die CPU-Temperatur unter die Untergrenze fällt, arbeitet der Gehäuselüfter bei minimalem Arbeitszyklus. 2-42 Kapitel 2: Erste Schritte...

  • Seite 67: Boot Menü

    Beschleunigt die Boot-Geschwindigkeit beim nächsten Systemstart nach einem Stromausfall. 2.8.2 Boot Logo Display [Auto] [Auto] Passt das Logo automatisch an, basierend auf den Windows Display Anforderungen. [Full Screen] Maximieren der Boot-Logo Größe. [Disabled] Logo ausblenden während POST. ASUS PRIME Z270M-PLUS 2-43...

  • Seite 68: Numlock Startzustand [Aktiviert]

    2.8.5 Option ROM Messages [Force BIOS] [Force BIOS] Die Option ROM-Nachrichten werden angezeigt, während des POST (Power on self test). [Keep Current] Nur das ASUS-Logo wird während des POST angezeigt. 2.8.6 Interrupt 19 Capture [Disabled] [Enabled] Ermöglicht den Option ROMs, den Interrupt 19. [Disabled] Deaktiviert diese Funktion.

  • Seite 69: Boot-Gerätesteuerung [Uefi And Legacy Oprom]

    Dieses Element erscheint nur, wenn Sie die Standard Secure Boot Schlüssel laden. Mit diesem Element können Sie alle zuvor angewendeten Secure Boot Schlüssel löschen. Alle Secure Boot Variablen speichern Mit diesem Element können Sie alle Secure Boot Schlüssel auf einem USB Speichergerät sichern. ASUS PRIME Z270M-PLUS 2-45...
  • Seite 70 PK-Verwaltung Der Plattform Key (PK) sperrt und sichert die Firmware vor allen nicht-zulässigen Änderungen. Das System überprüft den PK, bevor Ihr System das Betriebssystem aufruft. Neuen Schlüssel festlegen Mit diesem Element können Sie die heruntergeladenen PK von einem USB- Speichergerät laden. Die PK-Datei muss als UEFI-variable Struktur mit zeitbasierter authentifizierter Variable formatiert werden. Delete Key (Löschen-Taste) Mit diesem Element können Sie den PK von Ihrem System löschen. Sobald der PK gelöscht ist, werden alle Secure Boot Schlüssel des Systems deaktiviert.

  • Seite 71: Boot Option Priorities

    Diese Elemente zeigen die verfügbaren Geräte. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ab. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ab. ASUS PRIME Z270M-PLUS 2-47...

  • Seite 72: Tools-Menü

    Untermenü anzeigen zu lassen. 2.9.1 ASUS EZ Flash 3 Utility Ermöglicht den Betrieb von ASUS EZ Flash 3. Drücken Sie die [Eingabetaste] zum Start von ASUS Flash 3. Für weitere Informationen, beziehen Sie sich auf den Abschnitt 3.1.2 ASUS EZ Flash 2.

  • Seite 73: Asus Spd-Information

    Setup zu beenden. Änderungen verwerfen und verlassen Diese Option lässt Sie das Setupprogramm beenden, ohne die Änderungen zu speichern. Bei Wahl dieser Option oder Drücken der Taste <Esc> erscheint ein Bestätigungsfenster. Wählen Sie OK, um die Änderungen zu verwerfen und das Setup zu beenden. EFI Shell aus dem Dateisystemgerät starten Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren USB Geräte zu laden. ASUS PRIME Z270M-PLUS 2-49...
  • Seite 74 2-50 Kapitel 2: Erste Schritte...

  • Seite 75: Anhang

    Cet appareil est conforme aux normes CNR exemptes de licence d’Industrie Canada. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d’interférences et (2) cet appareil doit accepter toute interférence, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l’appareil. ASUS Z170M-PLUS...

  • Seite 76: Canadian Department Of Communications-Erklärung

    Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter HYPERLINK http://csr.asus. com/english/REACH.htm. Das Motherboard NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entwickelt, um ordnungsgemäß...
  • Seite 77 Português A AsusTek Inc. declara que este dispositivo está em dichiarazione di conformità CE. conformidade com os requisitos essenciais e outras disposições Русский Компания ASUS заявляет, что это устройство relevantes das Diretivas da CE. Para mais detalhes, consulte a соответствует основным требованиям и другим соответствующим Declaração de Conformidade CE.

  • Seite 78: Asus Kontaktinformation

    800 Corporate Way, Fremont, CA 94539, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Allgemeiner Support +1-812-282-2787 Online-Support http://www.service.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online Support http://www.asus.com/de/support/...

  • Seite 79: Declaration Of Conformity

    800 Corporate Way, Fremont Phone/Fax No: (510)739-3777/(510)608-4555 hereby declares that the product Product Name : Motherboard Model Number : PRIME Z270M-PLUS Conforms to the following specifications: FCC Part 15, Subpart B, Unintentional Radiators Supplementary Information: This device complies with part 15 of the FCC Rules. Operation is subject to the...
