Frequenz-Spannungs/Strom-Wandler KFU8-FSSP-1.D
2
Funktionsbeschreibung
2.1
Betriebsmodus
Signalfrequenz
Der Frequenz-Spannungs/Strom-Wandler verarbeitet Eingangssignale von
0,001 Hz ... 9999 Hz bzw. Drehzahlwerte von 0,02 min
einem Tastverhältnis ungleich 1:1 müssen eine Mindestimpulspause bzw. -dauer von
40 µs aufweisen.

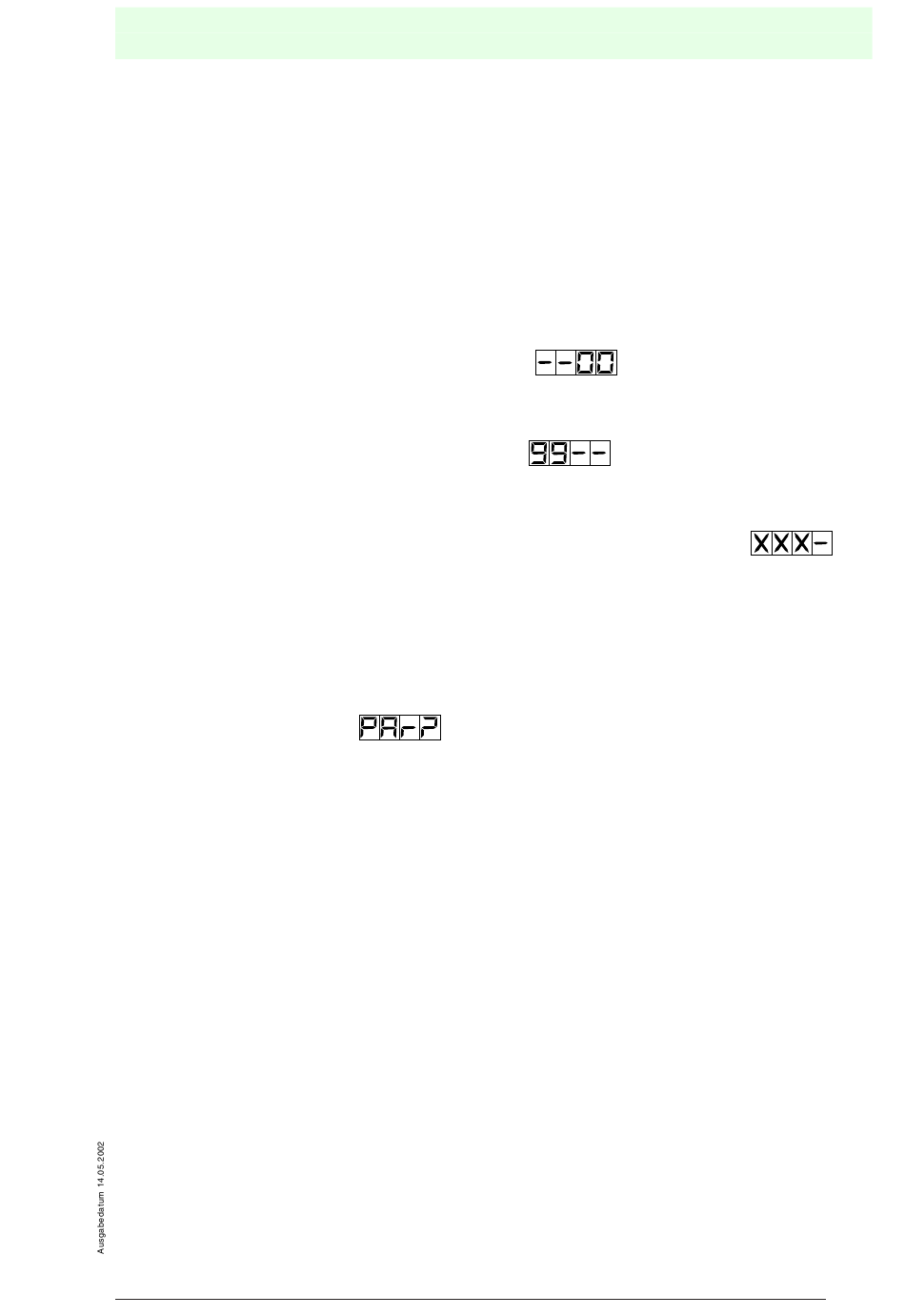

Messbereichsunterschreitung, Meldung
Die Meldung erscheint, wenn kein Eingangssignal erkannt wurde.
Messbereichsüberschreitung, Meldung
Der gewählte Anzeige- und Messbereich wurde überschritten.
Sehr niedrige Signalfrequenzen, Anzeigewert ungültig, Meldung
Bei der Messung von sehr niedrigen Signalfrequenzen hat das Messwerk festgestellt,
dass die zuletzt errechnete Frequenz unterschritten worden ist, d. h. die Zeit zwi-
schen den letzten beiden Signalflanken ist bereits verstrichen. Das Gerät wartet nun
auf die nächste positive Signalflanke, um den nächsten Messwert errechnen zu kön-
nen. 'xxx' steht hier als Platzhalter für die vorderen 3 Ziffern des letzten Messwertes.
Selbsttest, Meldung
Das Gerät führt nach dem Einschalten der Versorgungsspannung einen Selbsttest
durch. Bei Feststellung eines Fehlers, z. B. bei der Prüfsummenbildung der
EEPROM-Daten, erscheint die oben genannte Meldung. In diesem Fall werden die
werkseitig voreingestellten Parameter geladen, die inzwischen veränderten
EEPROM-Daten werden ignoriert.
Falls der Fehler durch einen zufällig aufgetretenen Störimpuls beim Laden der
EEPROM-Daten ausgelöst wurde, kann die Fehlermeldung durch erneutes Aus- und
Wiedereinschalten der Versorgungsspannung, jedoch ohne vorherige
Parameterspeicherung, beseitigt werden.
Erscheint beim Wiedereinschalten erneut die Fehlermeldung, so muss das Gerät neu
kalibriert werden und die anwenderspezifischen Parameter neu eingegeben und an-
schließend gespeichert werden.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon (06 21) 7 76-11 11 • Telefax (06 21) 7 76-27-11 11 • Internet http://www.pepperl-fuchs.com
Funktionsbeschreibung
-1
-1
... 9999 min
. Signale mit
Copyright Pepperl+Fuchs, Printed in Germany
5
