Ø20
(Ø25/32")
Ø45
(Ø1 49/64")
Ø65
(Ø2 9/16")
G 3/8"
155
(6 7/64")
100
(3 15/16")
145
(5 45/64")
25°
L. 600 mm
(1' - 11 5/8")
GIO69
_ REV14
DESIGN
NATALINO MALASORTI
GIO69
/GIOTTO PLUS
AISI 316L STAINLESS STEEL

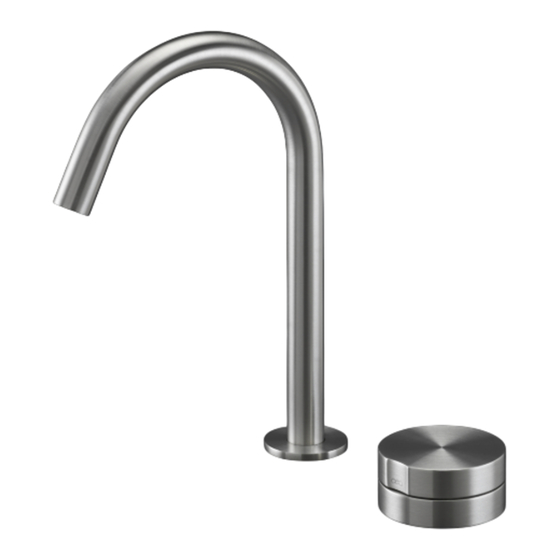

Miscelatore 2 fori con bocca di
erogazione girevole
Two-hole mixer with swivelling
spout
Portata aeratore 5 l/min / 1.3 gpm, risparmio idrico
Flow rate aerator 5 l/min / 1.3 gpm, water saving
MANUTENZIONE / MAINTENANCE
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
NON UTILIZZARE
HF
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaCl O
chlorine bleach
detergente a pH neutro
UTILIZZARE
pH
TO USE
7
neutral pH detergent
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
ceadesign.it
Werbung
Verwandte Anleitungen für CEA GIOTTO PLUS GIO69
Inhaltszusammenfassung für CEA GIOTTO PLUS GIO69
- Seite 1 GIO69 Ø20 (Ø25/32”) _ REV14 DESIGN NATALINO MALASORTI Ø45 (5 45/64”) (Ø1 49/64”) 25° Ø65 (Ø2 9/16”) GIO69 /GIOTTO PLUS AISI 316L STAINLESS STEEL Miscelatore 2 fori con bocca di erogazione girevole Two-hole mixer with swivelling spout Portata aeratore 5 l/min / 1.3 gpm, risparmio idrico Flow rate aerator 5 l/min / 1.3 gpm, water saving L.
- Seite 2 GIO69 _ REV14 H (mm) AVVERTENZE DI INSTALLAZIONE L’altezza ottimale di installazione del prodotto si determina in base all’altezza dell’utente e del lavabo. La rappresentazione ha valore puramente indicativo. INSTALLATION WARNINGS Each individual product has to be installed and adjusted to suit the user’s and the washbasin height.
- Seite 3 GIO69 _ REV14 AVVERTENZE TECNICHE Risciacquare bene le tubazioni prima del montaggio ed evitare sbalzi di pressione fra i raccordi d’acqua fredda e d’acqua calda. In caso di pressioni statiche superiori a 5 bar si raccomanda l’installazione di un riduttore di pressione per evitare danni alla cartuccia.
- Seite 4 GIO69 PULIZIA / CLEANING / SAUBEKEIT / LIMPIEZA / NETTOYAGE _ REV14 FISSAGGIO OPZIONALE BOCCA DI EROGAZIONE / SPOUT OPTIONAL FIXING / OPTIONALER BEFESTIGUNG DES AUSLAUF / FIJACIÓN OPCIONAL DE CAÑO / OPTION DE FIXATION DU BEC ceadesign.it...
- Seite 5 GIO69 _ REV14 RICAMBI / SPARE PARTS RICA001 Aeratore / Aerator 5 l/min / 1.3 gpm RICS014 Kit di fissaggio / Fixing kit RICS249 Chiave aeratore / Key for aerator AERATORI SU RICHIESTA / AERATORS ON DEMAND RICA055 Aeratore / Aerator 1,9 l/min / 0.5 gpm RICA056 Aeratore / Aerator...
- Seite 6 GIO69 _ REV14 RICAMBI / SPARE PARTS RICS269 RICC023 Adattatore cartuccia / Cartridge adapter RICM175 RICC052 Cartuccia / Cartridge KD/Z/P/X - S/L* RICF074 Flessibile / Hose RICH037 Ghiera / Sleeve RICH038 Ghiera / Sleeve RICM175 Maniglia / Handle RICR128 Rosetta / Rosette RICS270 RICS016 Anello di compensazione / Compensating ring...
