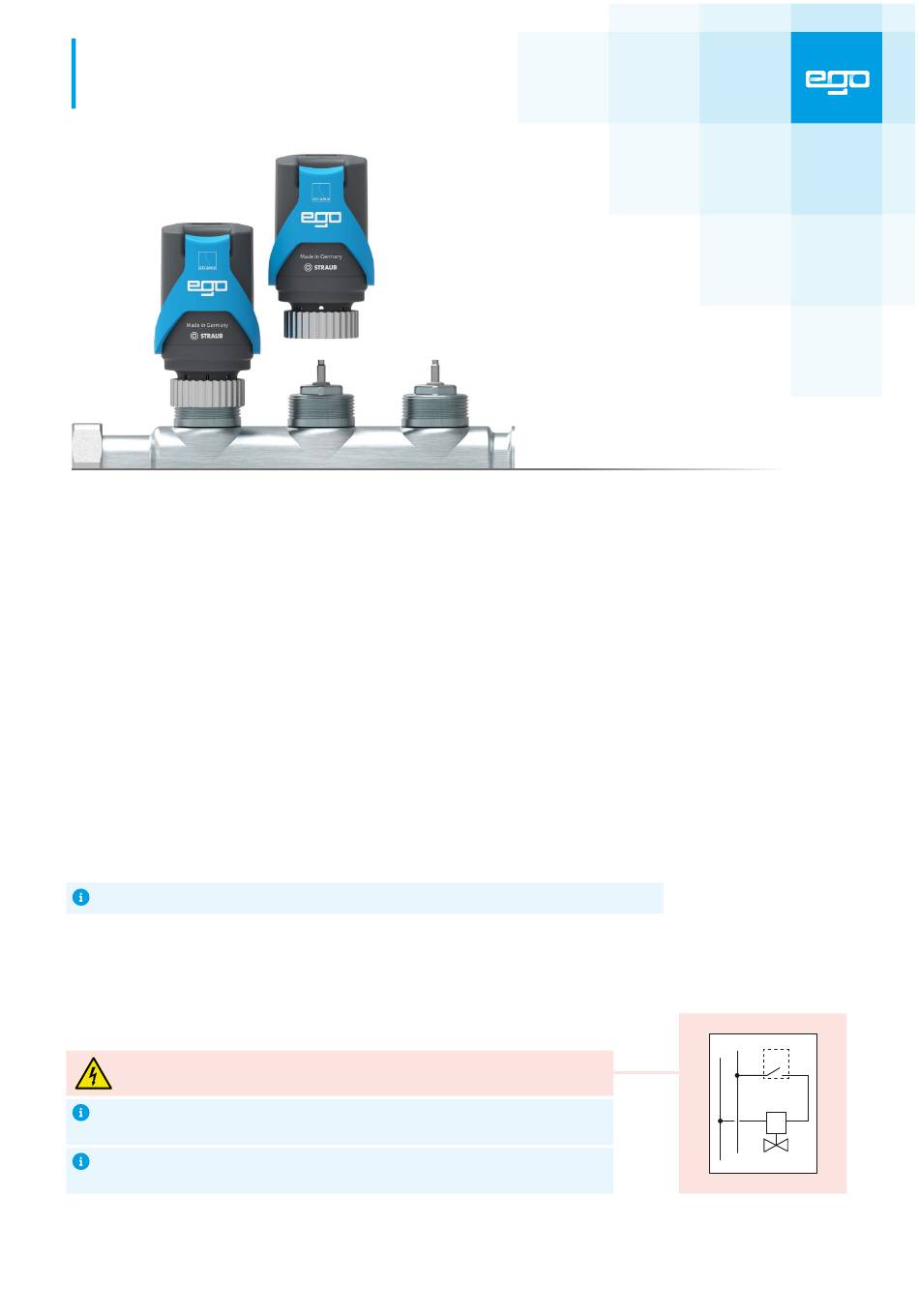

INTELLIGENT UND ADAPTIV:
REGELANTRIEB EGO M30
BEDIENUNGSANLEITUNG
1. Bestimmungsgemäße Verwendung
Intelligent autonomer elektrothermischer Regelantrieb 230 V NC für den adaptiven hydraulischen Abgleich
der Heizkreise eines Heizkreisverteilers in Flächenheizungs- und Flächenkühlungssystemen. Stromlos ge-
schlossen und mit Klapphebel zum entlasteten Aufschrauben bzw. zum stromlosen manuellen Öffnen
des Thermostatventils. Mit integrierter Vorlauftemperaturbegrenzung.
Zur Montage an Heizkreisverteilern mit mindestens 50 mm Heizkreisabstand und mit Thermostatventil-
einsätzen namhafter Hersteller mit M30x1,5-Außengewinde (Schließmaß 11,8 mm). Temperatursensoren
geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombinationen daraus, mit Außendurch-
messern von 12 bis 20 mm.
Aufgrund seines Kondensatornetzteils stellt der Ego eine kapazitive Last dar.
Alle vorgeschalteten Aktoren (bspw. Raumregler oder Klemmleisten) müssen dafür geeignet sein.
2. Montage
Vorhandene Abgleichventile aller Heizkreise vollständig öffnen bzw. auf maximalen Volumenstrom stellen.
•
Blauen Klapphebel nach vorn öffnen (Stellung Hand = stromlos manuell geöffnet).
•
•
Regelantrieb mit Überwurfmutter M30 x 1,5 auf das Thermostatventil-Oberteil aufschrauben,
mit dem Logo nach vorn ausrichten und handfest anziehen.
Hinweis:
Die Einbaulage ist beliebig, der Ego kann in allen Positionen montiert werden.
Blauen Klapphebel schließen (Stellung Automatik = stromlos geschlossen, stromführend regelnd).
•
Temperatursensor-Clips an beiden Flächenheizungsrohren des jeweiligen Heizkreises befestigen
•
(schwarz-rot an den Vorlauf, schwarz-blau an den Rücklauf).
Elektrisches Anschlusskabel mit dem jeweiligen Raumtemperaturregler oder
•
Spannungsquelle verbinden
(braun an geschalteten Außenleiter, blau an Neutralleiter).
ACHTUNG:
Das Gerät darf nur von einer Elektrofachkraft
installiert werden. Bestehende Sicherheitsvorschriften sind zu beachten.
Hinweis:
Elektronisch geregelte Heizkreispumpen sind, wie bei allen
Flächenheizungen üblich, im Betriebsmodus Δp-c Konstantdruck zu betreiben.
Hinweis:
Es können auch mehrere Regelantriebe an einen Raumtemperatur-
regler angeschlossen werden.
V 1.2.2 – Stand 04 / 2023 – Irrtum und Änderung vorbehalten
N
ϑ
ϑ
L
Seite 1 von 4
